PCB的平面度和翘曲度怎么测量？

szzhongtu5

大部分的PCB印制电路板厂，都选择使用自动化插装线进行电子元器件的安装，在这过程中，倘若电路板不平整，很有可能会引起定位不准、电子元器件无法插装、贴装到板子的孔和表面贴装焊盘上的情况，甚至可能会撞坏设备。由此可见，PCB板的平面度和翘曲度是品质把控中至为重要的一关。

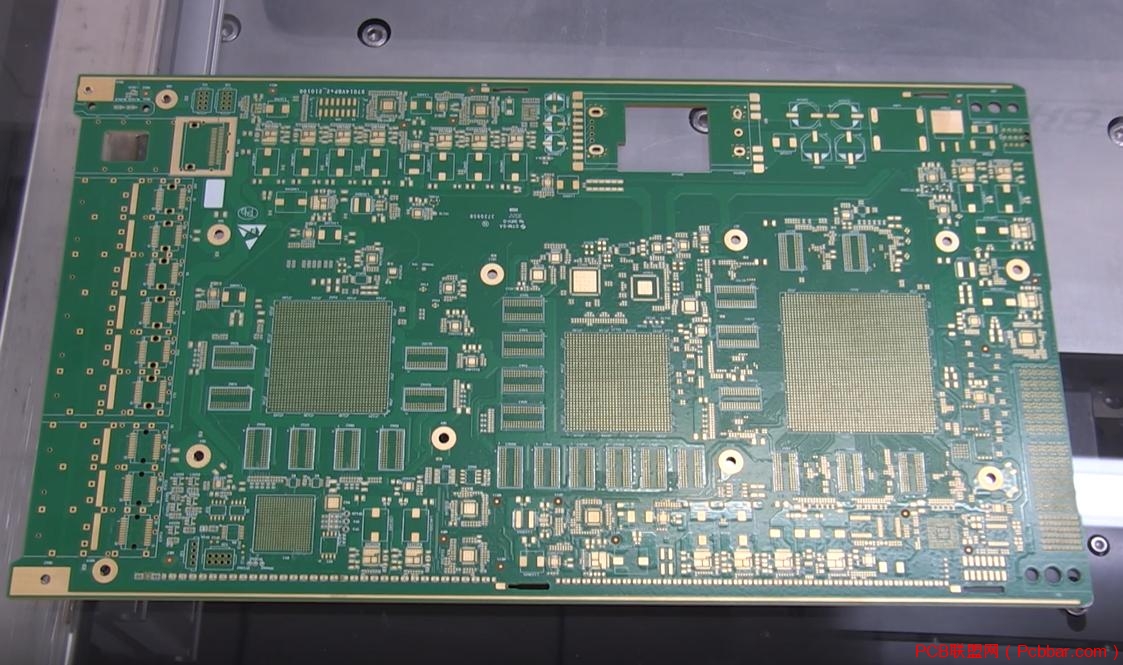

PCB板上遍布铜线，使用常见的塞规、卡尺等接触式工具进行测量，不仅会刮花、刮损漆面和表面铜线，测量数据也会存在人为误差。为避免这些情况频繁发生，影响出厂交付，VX9700光学扫描成像测量机，可以解决这些测量难。

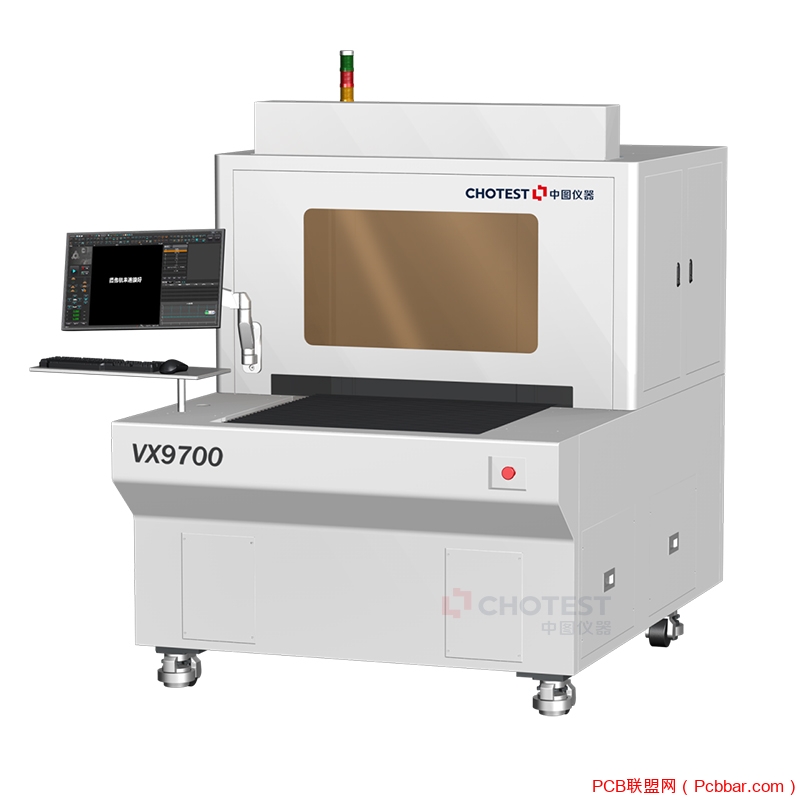

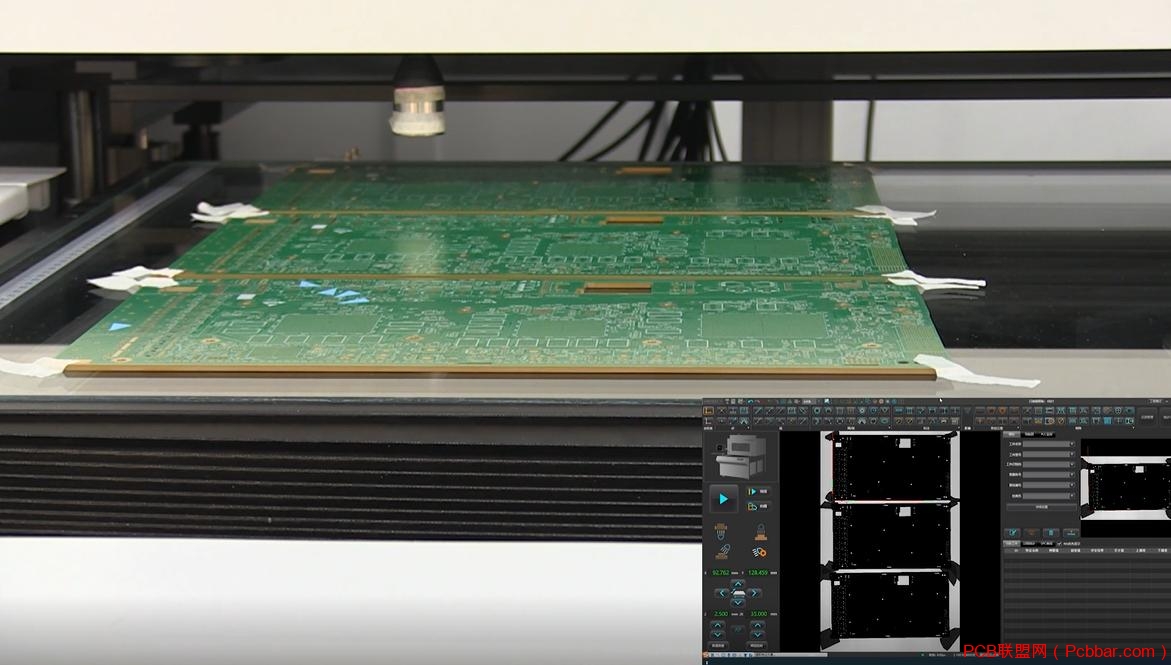

VX9700光学扫描成像测量机以光学成像测量系统为基础，配合高精度运动机构和花岗岩龙门式底座，实现了测量精度、速度、稳定的结合。其非接触式传感器，结合高精度分析算法，可以精准计算测量位的平面度和翘曲度数据，且即使在多块PCB板同时测量的情况下，也稳定进行。在测量范围内，自动定位测量对象、进行测量评价、生产数据报表，无论是抽检或批量检测均适用，一定程度上满足了PCB制造企业对于产品测量以及质量提升的要求。兼具非接触式、高精度、快速、以及操作简单的特点，人人可操控，次次皆准确，适用于pcb生产过程以及出厂检验的管控。

部分参数
名称：光学扫描成像测量机
型号：VX9700
测量范围：720*640*15mm
测量精度：±(3.0+L/200) μm
采图取像系统：高分辨率线扫描相机+高分辨率远心镜头
设备尺寸：1925x1457x1865mm
测量项目：基本几何量和形位公差测量,如：点、线、圆（圆心坐标、半径、直径）、圆弧、中心、交叉点、直线度、平行度、角度、位置度、线距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
