SWFS000060 25MHZ~6GHZ超宽带低相噪小型频率源模块

盛啵啵 · 发表于 2021-11-10 13:31:36

盛铂科技SWFS系列超宽带低相噪小型频率源模块是采用锁相环技术并结合盛铂科技多年在设计开发宽带微波测试测量产品中积累的丰富经验为广大用户单独研发的通用小型频率源模块，它具有宽输出频带、快速跳频以及超低相位噪声等特点，该频率源还具有体积小、功耗低、控制方便等优点。
SWFS系列目前共有4个覆盖不同频率范围的型号，并可http://www.samplesci.com/product/p-151-139.html根据客户的特殊需求进行定制（如：输出频段、步进、点频输出等）。咨询400-621-8906

产品基本信息
- 工作频率范围：25MHz~6GHz
- 跳频时间：最小30μs
- 相位噪声：25MHz载波-140dBc/Hz@1kHz
- 典型工作电压：+6V，典型工作电：180mA
- 内部集成VCO，体积小，尺寸：48.5*28.5*12mm
- 控制接口：J30J-9ZKP & SPI
- 典型应用：测试测量、仪器仪表、RF/微波电路等
产品可按需定制，支持点频输出、不同步进输出，不同频段输出。

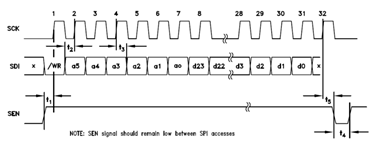

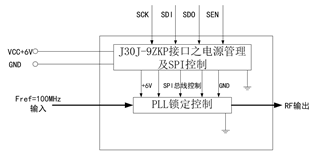

功能框图（包含SPI控制时序） ↓

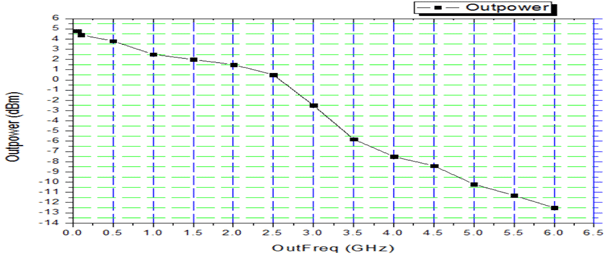

输出功率曲线↓

性能指标（TA = +25℃, Vcc=+6V）

参数		最小	典型	最大	单位
输出信号参数
输出频率范围		25		6000	MHz
输出波形		正弦波
输出功率（含测试曲线，见前页）		-13	0	5	dBm
频率步进		1			KHz
跳频时间		30	45	100	μs
杂散抑制	25M~1500MHz		-75	-70	dBc
	1500M~3000MHz		-75	-70	dBc
	3000M~6000MHz		-75	-70	dBc
谐波抑制	25M~1500MHz		-15	-9	dBc
	1500M~3000MHz		-20	-15	dBc
	3000M~6000MHz		-18	-15	dBc
工作电压		+5.5	+6.0	+6.3	V
工作电流		160	180	220	mA
外部参考信号
输入信号频率		50	100	350	MHz
参考输入电压		+1	+2	+3.3	Vp-p
杂散抑制			-80	-75	dBc
输入信号精度		±0.1	±0.5	±1	ppm
极限参数
工作温度范围		-40~+75			℃
储存温度范围		-40~+85			℃
最大输入电压		+6.5			V

相位噪声(dBc/Hz)*
频率频偏	100MHz 典型值(最大值)	500MHz 典型值(最大值)	1GHz 典型值(最大值)	3GHz 典型值(最大值)	5GHz 典型值(最大值)	6GHz 典型值(最大值)
1kHz	-130(-110)	-115(-100)	-109(-100)	-103(-95)	-95(-90)	-93(-90)
10kHz	-134(-115)	-118(-110)	-110(-105)	-105(-100)	-98(-95)	-97(-95)
100kHz	-132(-122)	-119(-110)	-110(-105)	-105(-100)	-98(-95)	-97(-95)
1MHz	-146(-132)	-135(-125)	-133(-120)	-124(-118)	-121 (-115)	-120(-115)

备注
1、该相噪测试指标是在下表外部参考指标下测得；

外部参考信号
输入参数	数值	单位
输入信号频率	100	MHz
输入信号功率	+13±2.0	dBm
频率稳定度	±0.1	ppm
相位噪声	-150@1kHz	dBc/Hz
	-160@10kHz	dBc/Hz
	-163@100kHz	dBc/Hz
	-170@1MHz	dBc/Hz

2、上述相位噪声均是在参考频率100MHz，鉴相频率50MHz时测得；
3、参考频率的稳定度应尽可能高，以保证相位噪声良好；
4、外部参考环境干扰大或所提供的参考频率指标较差，则所得相位噪声和杂散抑制也会相应变差；
5、若需要某个窄带频段输出，则可根据用户对其他指标的要求进行定制。

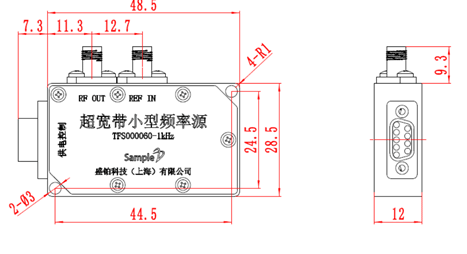

产品外形尺寸和引脚功能定义↓
