SLMF215低相位噪声0.2至15GHz频率综合器

盛啵啵

盛铂科技SLMF215低相位噪声频率综合器的频率范围覆盖200MHz至15GHz。频率的最小步进仅为0.1Hz，在不考虑频率精度的情况下频率步进可达0.04Hz。SLMF215内部采用多环路设计从而获得极优秀的相位噪声特性，频率输出为10GHz时的相位噪声可达-107dBc/Hz@1kHz。
SLMF215另一个重要特点在于它拥有极小的体积，整体模块尺寸为80*65*13mm，这小型化的设计可以更好的集成到各种高性能的射频系统中。

SLMF215

产品特点：
•输出频率200MHz~15GHz；
•低相位噪声：-107dBc/Hz@1kHz（10GHz）
•小体积：80*65*13mm
•SPI控制

产品主要技术指标：

主要电性能指标
输入参考频率（MHz）		100
输入参考功率（dBm）		5±3
频率稳定度		同步于外参考
频率准确度		同步于外参考
输入参考相位噪声参考		≤-155dBc/Hz@1kHz
输出频率（MHz）		200~15000
频率步进（Hz）		0.1
跳频时间（uS）（1）		≤200
输出功率（dBm）		0±3
输出功率平坦度（dB）		±5
杂散（dBc）（2）		典型：-70dBc；最大：-65dBc
谐波（dBc）		≤-5
相位噪声 （输入频率）	dBc/Hz@100Hz	≤-128
	dBc/Hz@1kHz	≤-155
	dBc/Hz@10kHz	≤-165
	dBc/Hz@100kHz	≤-165
	dBc/Hz@1MHz	≤-165
相位噪声 （输出频率）	dBc/Hz@100Hz	@1GHz	≤-105	@5GHz	≤-91
	dBc/Hz@1kHz		≤-129		≤-113
	dBc/Hz@10kHz		≤-135		≤-122
	dBc/Hz@100kHz		≤-135		≤-122
	dBc/Hz@1MHz		≤-138		≤-125
	dBc/Hz@100Hz	@10GHz	≤-85	@15GHz	≤-81
	dBc/Hz@1kHz		≤-107		≤-105
	dBc/Hz@10kHz		≤-116		≤-114
	dBc/Hz@100kHz		≤-116		≤-114
	dBc/Hz@1MHz		≤-119		≤-114
供电（V/A）		+12±0.5V/0.75A（典型）；最大工作电压+15V
接口要求		射频接口：SMA-K 控制及电源接口：J30J-9-ZKP
外形尺寸及重量		80×65×13mm；≤160g
控制方式		SPI
工作温度（℃）		-40~+70
储存温度（℃）		-55~+85

备注：
（1）跳频时间：跳频时间定义为SLMF215接收http://www.samplesci.com/product/p-216-139.html到命令开始到频率稳定与目标频率误差小于1MHz的时间间隔；
（2）杂散：如果只需要其中一段频率，杂散可以进一步优化，详细指标根据实际频率咨询4006218906确定。

实测数据

SLMF215输出功率

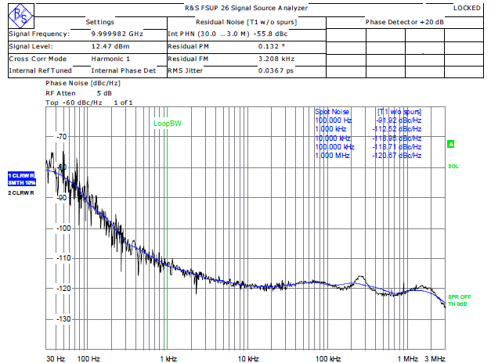

                               SLMF215输出1GHz时相噪曲线                                                                   SLMF215输出10GHz时相噪曲线
