[Altium] Altium软件中快速敷铜的方法分享

  [复制链接]
凡亿李蜇龙 发表于 2018-6-13 10:57:25 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题

Altium软件中快速敷铜的方法分享
1. 在Altium软件中快速铺铜首先第一步我们可以设置稍稍大一点的抓取格点此处设置为10mil,方便我们在铺铜时能铺完铜后迅速抓取到我们的起点位置组成封闭铜皮,抓取中心快捷键为shift+E。

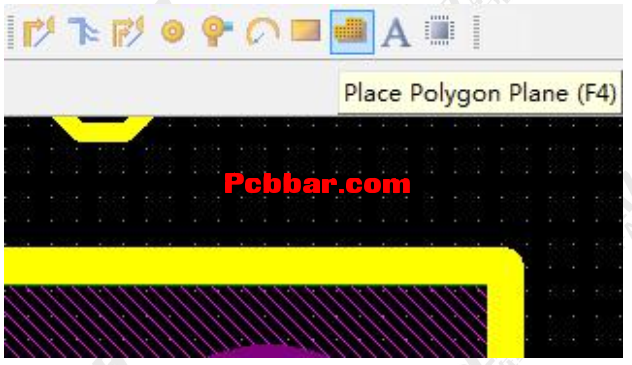

2.在Altium软件中的铺铜图标位置及快捷键设置为F4。按住ctrl+点击铺铜图标即可设置铺铜的快捷键,同理其他操作的快捷键也可这么设置。

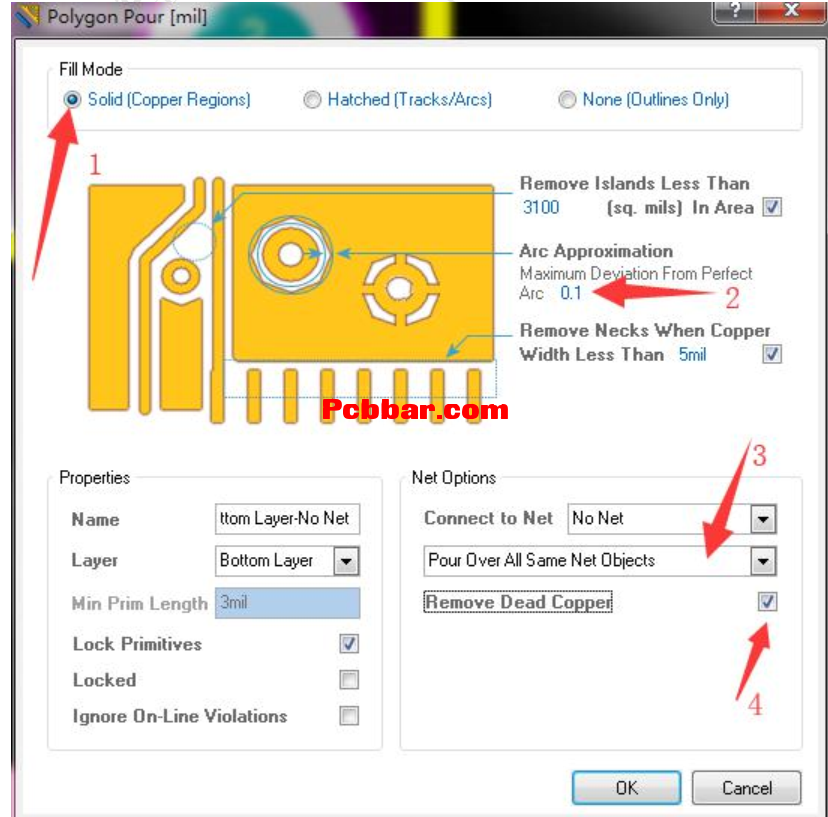

3.点击铺铜图标或者自己设置的快捷键,1箭头处为第一种铺铜方式非线铜。2箭头处设置为0.1,能使过孔处尽量圆润,不会产生锯齿状。3箭头处选择第二种,才能使同网络的连接在一起。4箭头处勾选去死铜
