光学传感与深度学习概述
8 K: J. v% C+ k; {+ t光学传感是一种利用光与目标物体、材料或环境相互作用来收集信息的技术。这些传感器捕获并分析反射、透射或散射的光信号。光学传感系统由三个基本部分组成:发射器(光源)、介质和接收器(光电探测器)。光源可以是LED、激光器或白炽灯等宽谱源,而光电探测器则将光信号转换为电信号。* a- d3 F3 s0 j2 g
0 o0 z3 ^8 u: y8 t2 |8 \9 _光学传感器的重要性在于能够利用光的独特特性进行非侵入性、准确的测量。这些传感器具有高灵敏度,能够检测目标特性的微小变化,其非破坏性特点使其适合用于医学诊断等敏感环境。由于响应迅速,这些传感器能够提供实时数据,便于在工业监控和质量控制中快速决策。此外,光学传感器可覆盖较长的检测范围,并具有复用能力,能够同时测量多个参数。
" g. o5 g8 \( ]2 ?- a2 p2 K) S0 \5 s
深度学习通过从庞大、复杂的光学数据中提取有意义的模式,增强了光学传感能力。机器学习模型能够实时识别特定目标或异常,而深度学习技术通过降低噪声和提高分类准确性来增强光学传感。这种结合为科学研究、工业和各种应用提供了更加多功能、经济高效的解决方案[1]。/ J4 H) S8 W5 u0 a2 d0 Y
r! y5 n, v5 K4 F0 Z" s/ X* p( G2 O: E7 T6 L: t/ U
1' ?8 U- ?4 f5 t
光学传感器技术基础
1 ^2 y( _3 F W+ w# d& E; P9 T光学传感器主要分为三类:穿透式传感器、反射式传感器和漫反射传感器。
6 d$ Y8 a. h5 M0 p1 s

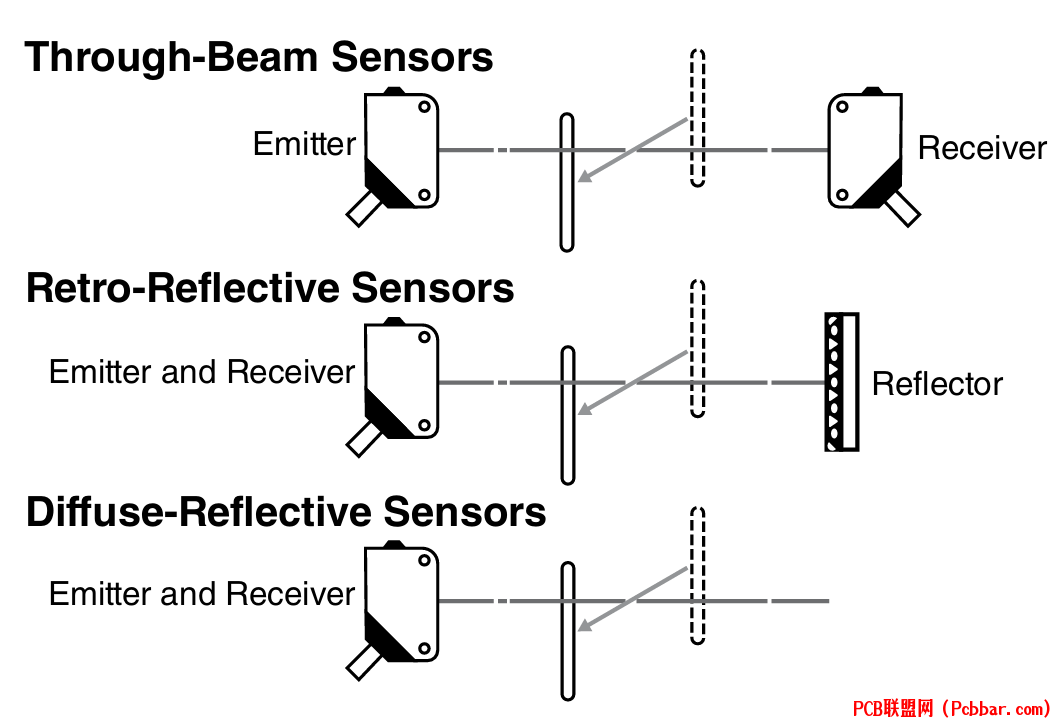

' v. l& c9 K; A图1:各种光学传感器的光源和接收器排列,展示了穿透式、反射式和漫反射式传感器中发射器和接收器的不同配置。
( j2 z2 }* y& g" t/ r. A3 s
6 a" L F9 \( l3 g+ M c穿透式光学传感器(也称为光电传感器)通过检测发射器和接收器之间连续光束的中断来工作。当物体进入检测区域并打断光束时,接收器检测到这种变化并触发输出信号。这些传感器因其准确性和检测小物体的能力而广泛应用于包装、输送系统和自动化领域。4 J3 R! E# Y, b( L
8 c \: r: M/ i反射式传感器由光发射器和组合式接收器与探测器组成,在传感器对面放置反射器。发射器向反射器发送光束,反射器将光束反射回传感器。当物体中断这一路径时,探测器会触发输出信号。这些传感器适用于自动门和输送带控制等应用。' ^( \/ p: T' D
/ F7 ]' Z D0 b g+ o8 P8 s8 U: p漫反射传感器(接近传感器)的发射器和接收器并排放置。它们通过测量从物体表面反射回接收器的光强来检测物体。反射光的强度决定了物体是否存在——越靠近的物体反射的光越多。这些传感器在制造业、包装和机器人技术中的物体计数、存在检测和零件定位方面非常有价值。: ]* w1 @; F# J# u6 p
( w3 C2 X' j. H7 ^8 e% l. U: p29 N4 Y3 Z+ b4 F! r$ _
用于光学传感器的深度学习技术/ _, @; @) ?2 [. W/ H- E
深度学习算法显著提高了光学传感器数据分析的能力。几种关键技术已被证明特别有效:& ^! \3 {1 G: d
卷积神经网络(CNN)通过自动从原始像素数据中学习层次特征,改变了图像分析方法。其架构包括用于检测局部模式的卷积层和用于下采样的池化层,使其非常适合处理图像和视频等光学传感器数据。递归神经网络(RNN),特别是长短期记忆(LSTM)网络,通过捕捉时间依赖性,擅长处理序列数据。这使其在手势识别和视频分析等应用中分析时间序列光学传感器数据时非常有价值。生成对抗网络(GAN)由生成数据样本的生成器网络和区分真实与生成样本的判别器网络组成。它们已应用于图像到图像转换和光学传感器数据增强等任务。注意力机制专注于输入数据的相关部分,这对处理复杂的光学传感器数据至关重要。利用这些机制的Transformer架构已在光学字符识别和图像合成等领域取得突破。迁移学习使用在大型数据集上预训练的模型,并将其适应于数据有限的特定任务。这对标记数据可能稀缺的光学传感器应用特别有价值。[/ol]7 X7 z7 Z3 I5 `3 \. n* o% t0 |7 G: S
3; h5 ] s+ B9 X* f O
深度学习在光学传感器系统中的应用/ ~: M' Z, V7 U- A$ o2 ~
深度学习已在众多领域改变了光学传感器应用。在自动驾驶汽车中,深度学习处理来自摄像头和LiDAR的数据,识别物体、行人,并预测其他车辆的行为。在医学成像领域,它通过分析来自MRI和CT扫描仪的图像,以更高的准确率检测异常,增强诊断能力。
/ d" [7 Q6 l! B7 C8 p& D3 b- r& g d4 m5 A7 }; Q
在制造业中,深度学习驱动的光学传感器能够高精度地检测生产线上的产品缺陷。农业应用包括配备摄像头的无人机捕获田地图像,深度学习模型分析这些图像以检测作物疾病并优化灌溉。环境监测通过使用摄像头和卫星图像进行污染检测和野生动物跟踪,从这些技术中受益。
@! U3 g" Y$ Z3 N8 y& ^8 I
" W1 o- I- @0 W+ j2 l: j G. O深度学习还改变了预测性维护和故障检测。通过分析来自制造设备、飞机发动机或能源网络的传感器数据,这些模型可以预测设备何时可能发生故障,从而在故障发生前进行维护,减少昂贵的停机时间。
. U" a% I3 H u' H
" u9 ^' t" N- K% S+ b0 Y! s在物体检测和识别方面,Faster R-CNN、YOLO(只看一次)和单发多框检测器(SSD)等技术已取得显著的准确性。这些方法识别图像和视频中的物体,并提供其空间位置,对从监控到自动驾驶的应用都非常重要。
% t# v0 ]$ C% N0 t4 o* Q. K- x, D8 l- @9 ?3 d
4
1 u t: ]5 |. v8 U, O2 M+ Y挑战与未来方向! m) ?- H, ]3 l3 t- z3 o3 {* `
尽管取得了显著进展,光学传感器应用中的深度学习仍面临几个挑战。数据限制是主要关注点,因为模型需要大量高质量的标记数据,而这些数据可能难以获取且成本高昂。可解释性仍是一个问题,因为理解模型为何做出某些预测对于具有重大后果的应用非常重要。% j3 h& v+ h, Y: G
0 G0 C( Q. z }9 _5 J
计算需求是另一个障碍,因为深度学习模型通常需要大量的处理能力和内存,使其难以部署在资源受限的设备上。模型还面临过拟合训练数据的风险,导致在新数据上泛化能力差。此外,它们容易受到对抗性攻击,即输入的微小扰动导致错误预测。3 B; s" T5 x; [+ @
) v' W9 u5 \6 {: q E+ a
未来研究方向包括开发更强大、可解释的人工智能系统,解决偏见和公平性问题。与量子计算的集成进步可能带来优化和建模能力的突破。这些技术的可持续应用可能专注于可再生能源进步、气候建模和资源管理解决方案。$ b4 \: I. b) {' @: m+ P& R
$ w" t, `1 D! N2 S6 X- l9 |
随着深度学习和光学传感技术的共同发展,它们在医疗保健、制造业、农业和环境监测等领域提供日益精密的解决方案。通过解决当前限制并接受跨学科合作,这些技术将在未来几年推动创新并解决复杂的全球挑战。
: K7 R+ l# }, T A9 _- O3 s. R
" P) H V4 Y' e$ d6 a Y' C9 ~! @参考文献
7 Y3 Q9 g5 T* Q4 Q/ Q[1] M. Tiwari, G. Singh, and A. Saharia, Eds., Intelligent Photonics Systems: Technology and Applications, 1st ed. Boca Raton, FL, USA: CRC Press, 2025
7 m- F0 o( ]) o4 g# U* h! a) EEND
