Made with KiCad（130）：600 V -> 24 V的 DC/DC 转换器

美男子玩编程

“ 这是一款信用卡大小的DC/DC转换器，可将 600 伏电压转换为 24 伏电压，具有节能、低成本和节省空间的特点。”

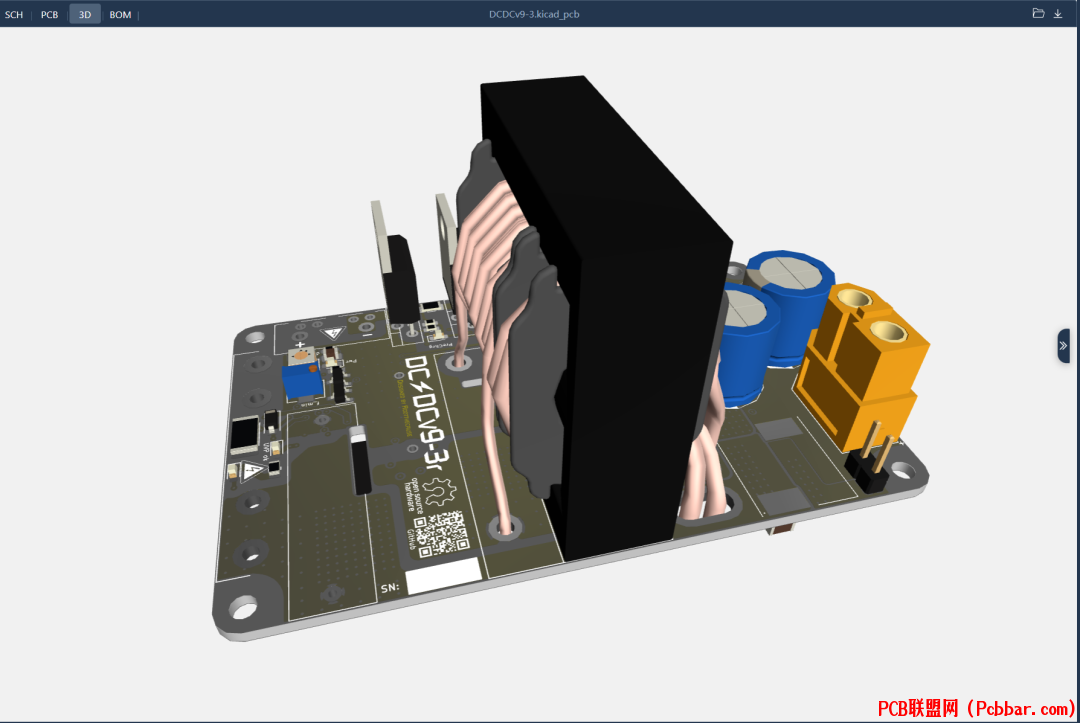

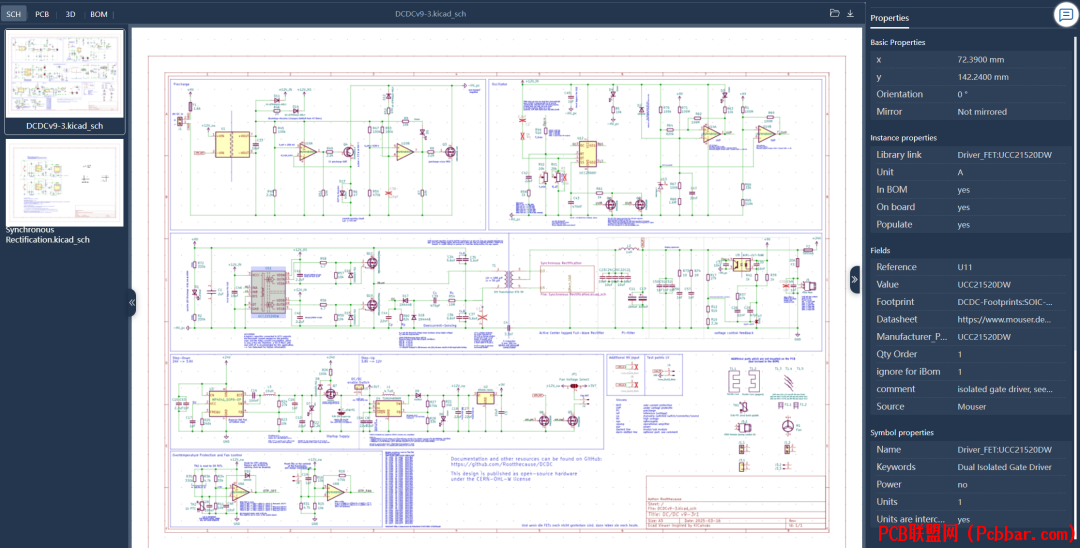

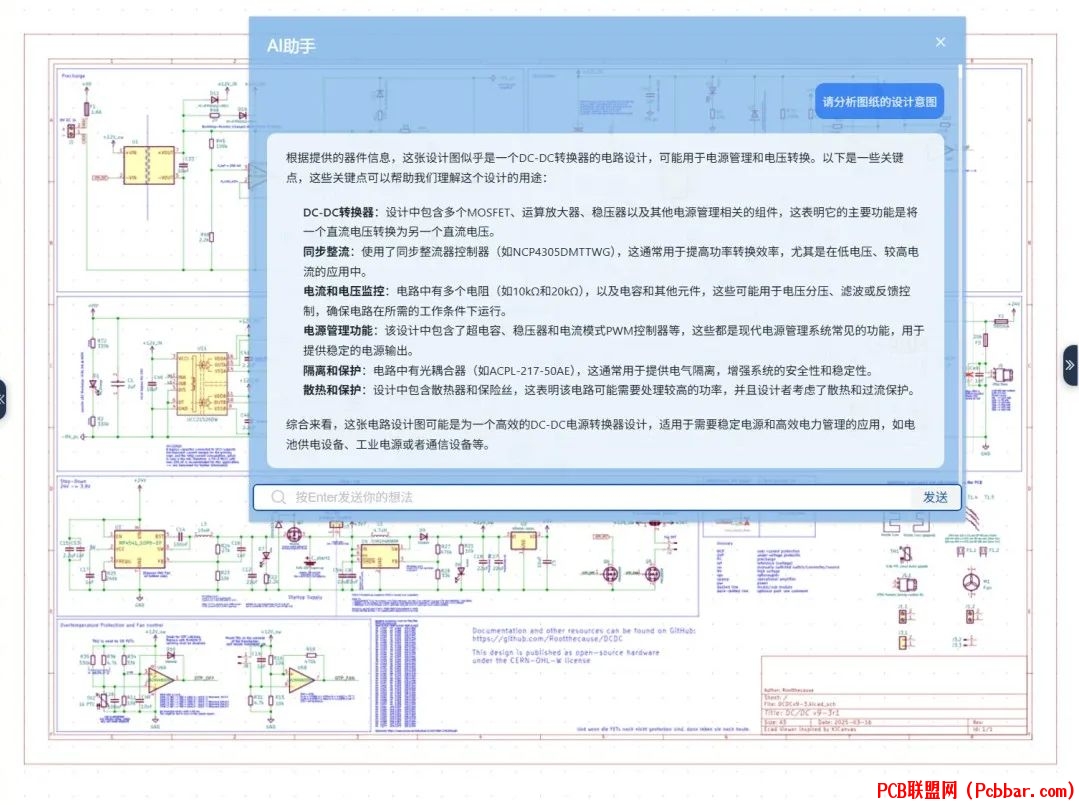

Made with KiCad 系列将支持新的展示方式。直接将以下链接复制到浏览器中(或点击“阅读原文”)：https://www.eda.cn/ecadViewer/viewerPage?xmlId=6862868e-eef6-4328-849a-17334b4813c3&fileZip=%2Fdata%2Fdesign%2Fdemo%2F6862868e-eef6-4328-849a-17334b4813c3.zip即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：

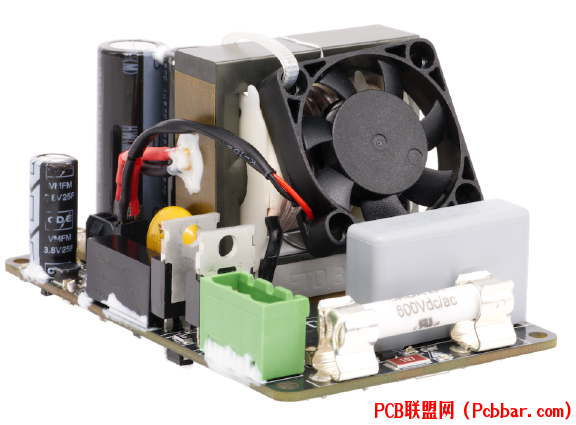

概览DCDCv9-3 是一款电气隔离型 DC/DC 转换器，设计用于将 200 V 至 600 V 高电压转换为 24 V 低压，最大连续输出功率达 500 W。其重量仅 167 克、尺寸与信用卡相当（85.6 x 54 mm），适用于从高压电池为车载低压系统供电的汽车工业场景。通过 90 kHz 至 200 kHz 动态工作频率 与 谐振 LLC 软开关拓扑 设计，该转换器可在不同负载下实现最高 96.9% 效率，同时满足电磁兼容性（EMI）要求。定制版本支持 12 V 至 48 V 输出调节。




功能与规格

输出功率范围

输入电压 400 V–600 V：750 W（60秒峰值）、600 W（180秒峰值）、500 W（连续）

输入电压 200 V：最大 300 W

输入电压 300 V：最大 500 W

高效能设计

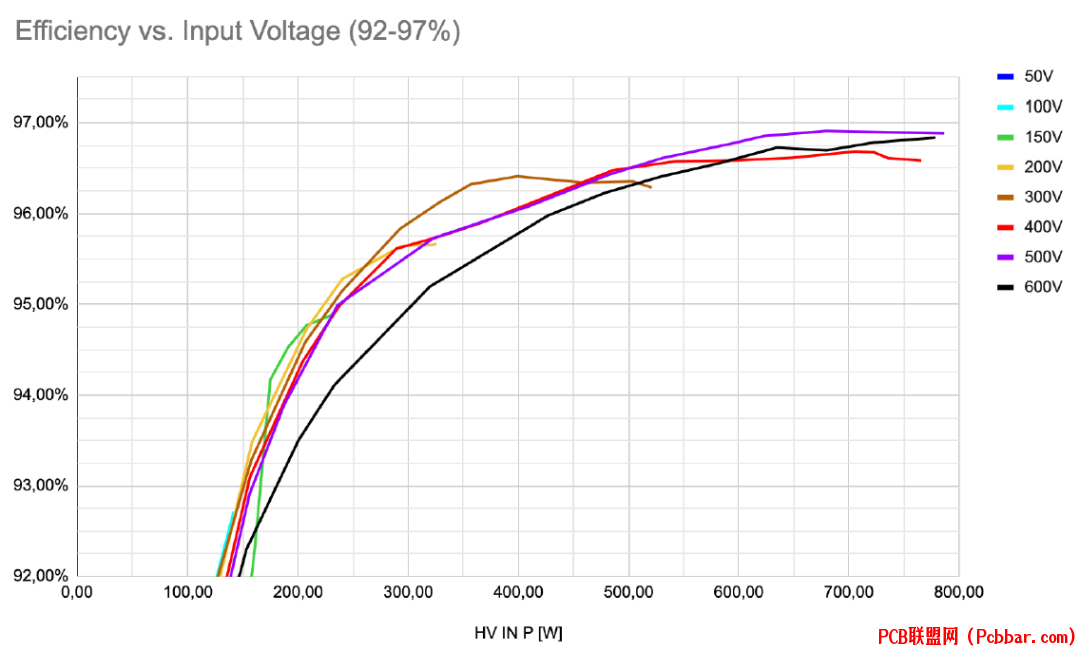

500 V 输入电压、500 W 负载时效率高达 96.9%

采用 NCP4305AMTTWG 有源整流方案

多重保护机制

欠压/过压/过流保护

空载功耗低至 7 W–9 W

固态预充电电路集成

低功耗与高可靠性

待机漏电流仅 75 nA（600 V 输入）

自充电启动电容与电气隔离使能引脚

UCC25600 LLC 控制器（高性价比）

UCC21520 栅极驱动芯片（4 A/6 A 驱动能力）

机械与安全标准

可选背面连接器（PCB 板载安装）

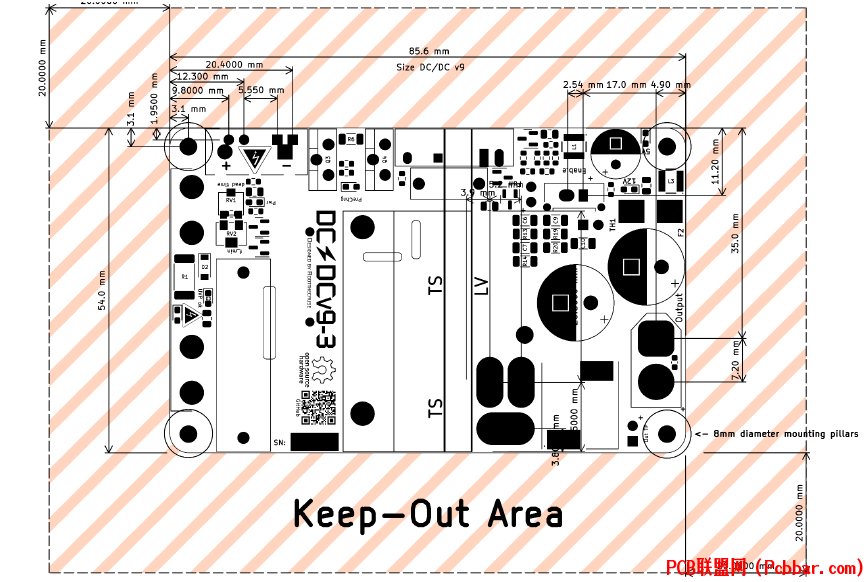

最小电气间隙 4.5 mm（符合 EV 4.3.6 规范，敷形涂层下 600 V DC 需 ≥4 mm 间距）

通过 FSG-Rules 2025 认证应用场景

400V/600V 电池供电电动汽车的低压系统电源

CV台式电源（实验室及工业测试场景）

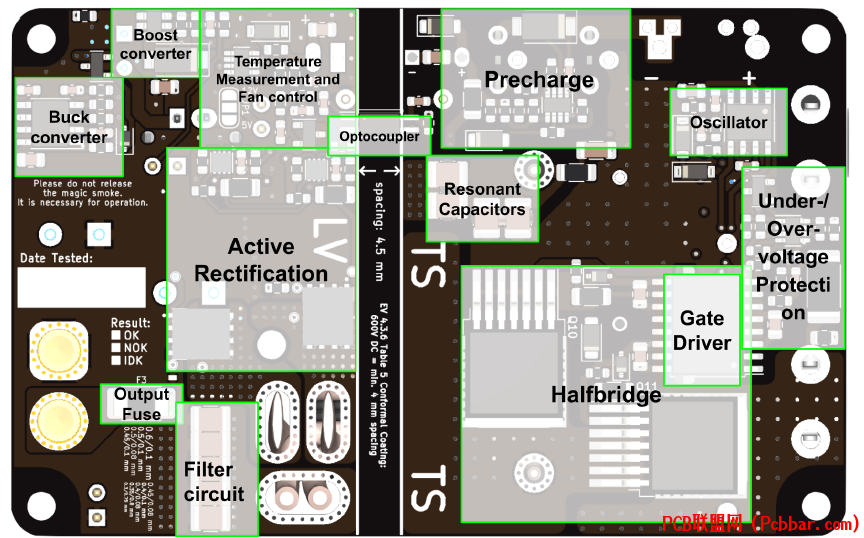

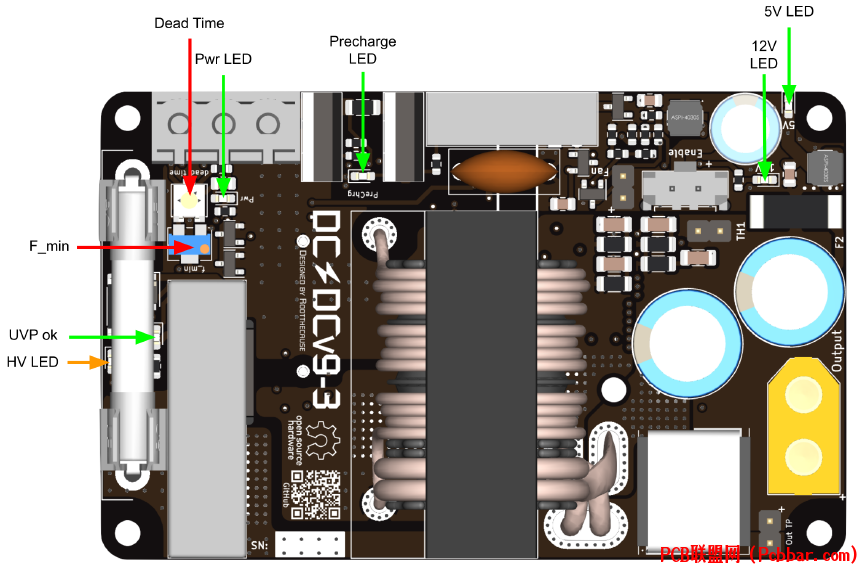

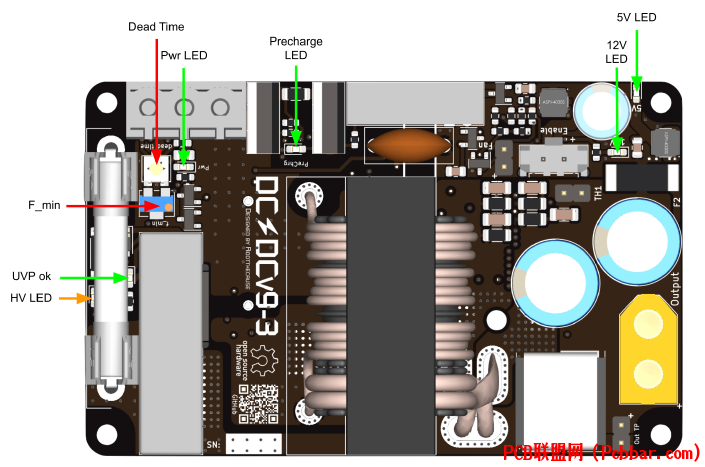

结构安装


用户界面

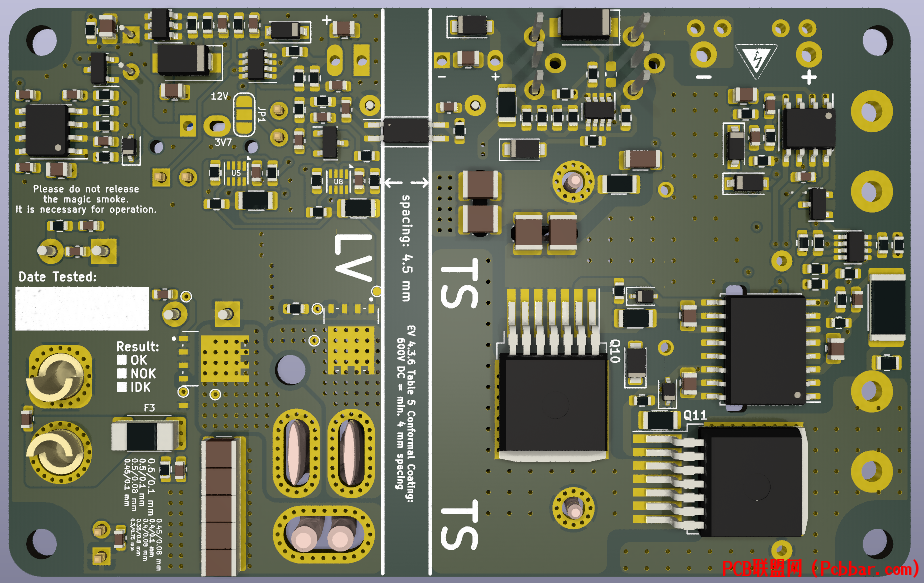

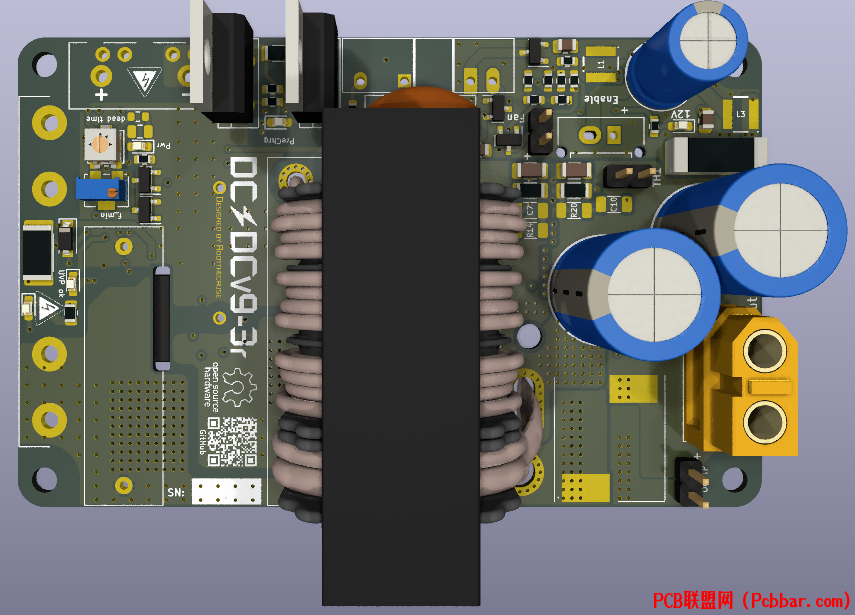

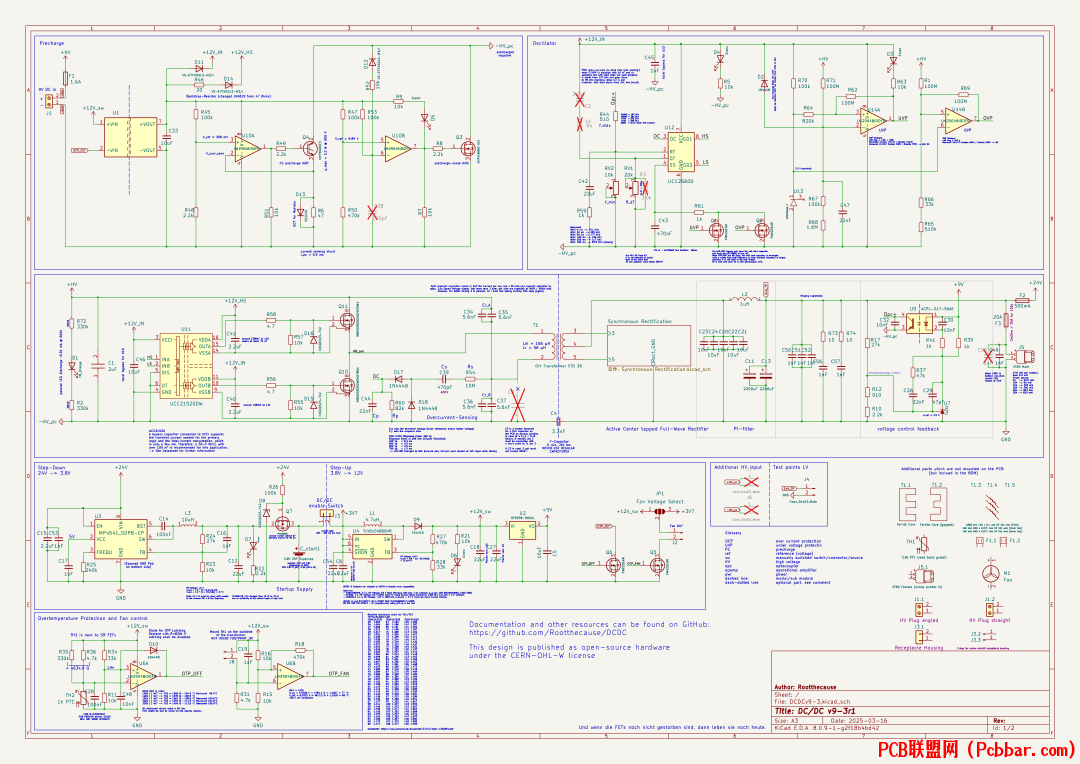

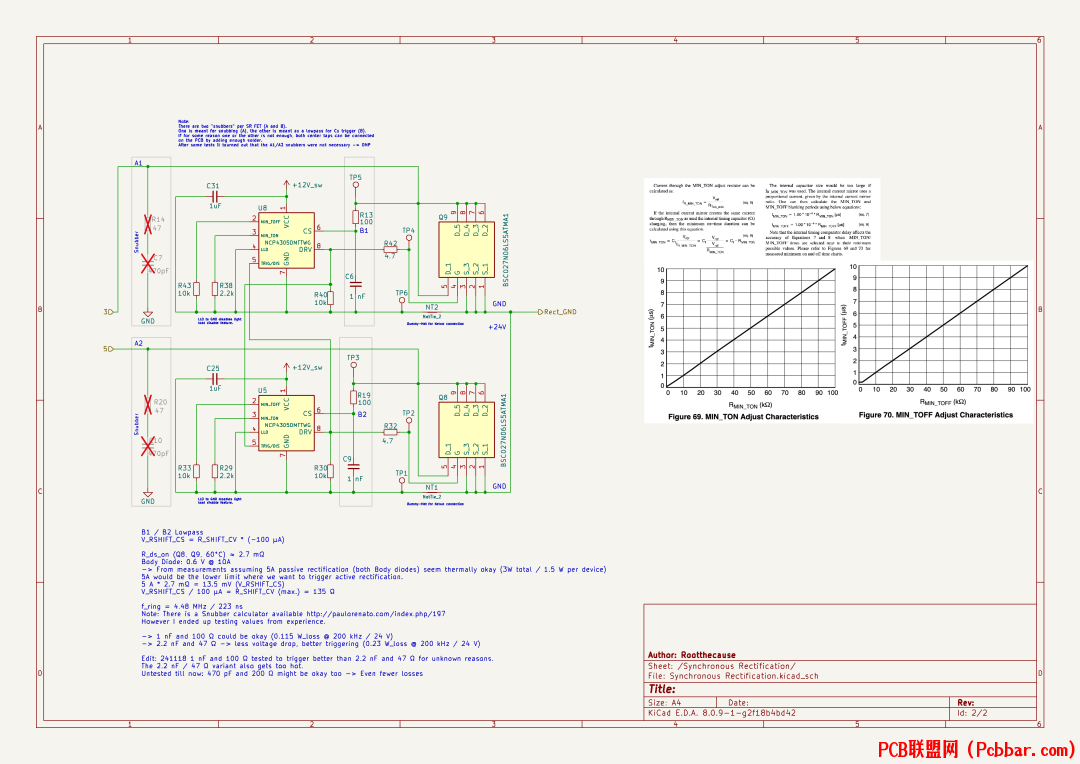

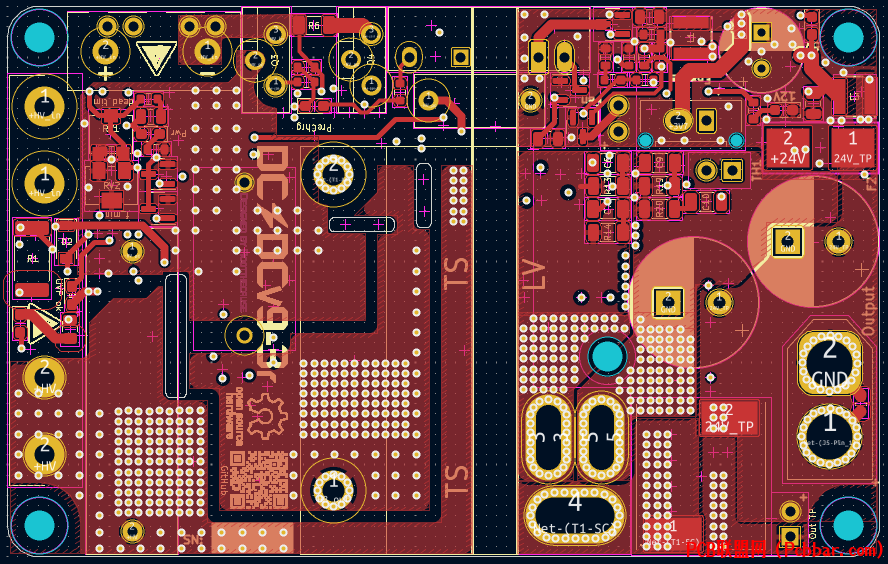

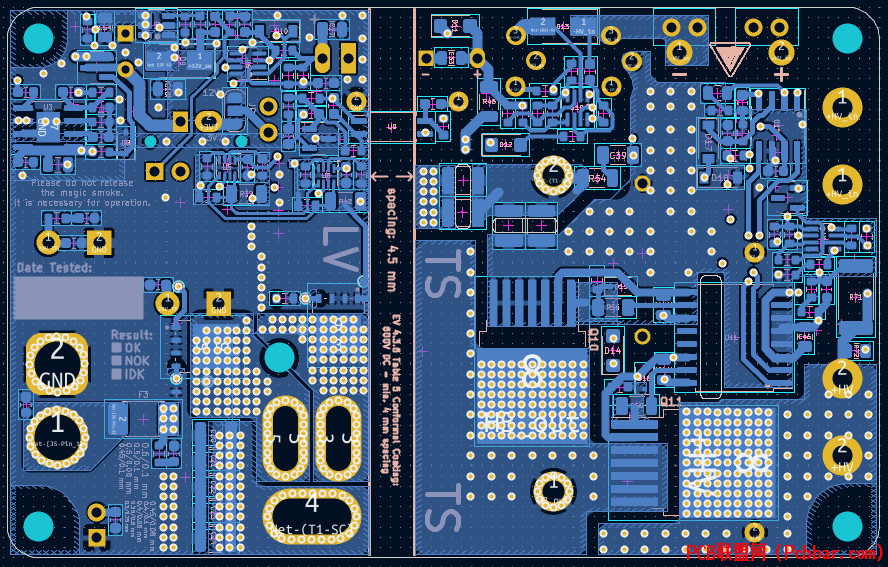

原理图 & PCB









LicenseCERN-OHL-W-2.0仓库 & 下载
