实时操作系统(RTOS)专为处理时间关键型应用而设计,确保任务在严格的截止时间内完成。

本文将探讨RTOS在嵌入式系统中的必要性、如何量化实时性能,并通过代码示例说明这些概念。
1
RTOS是否必要?
RTOS的适用场景
RTOS的必要性取决于嵌入式系统的具体要求。

当系统必须满足实时约束时,即任务有严格的截止时间,RTOS就变得至关重要。

例如,在汽车控制单元、医疗设备或航空航天应用中,错过截止时间可能导致灾难性后果。RTOS通过其可预测性和确定性,确保任务在指定时间内完成。

RTOS提供以下核心优势:
  • 可预测性和确定性:RTOS确保任务在可预测的时间框架内执行,这是实时应用的基本要求。
  • 任务管理:支持创建多个任务,并根据优先级调度,确保高优先级任务优先执行。
  • 资源分配:有效管理CPU时间、内存和I/O设备等资源,优化系统性能。
  • 任务间通信:通过队列、信号量和互斥锁等机制,实现任务之间的安全高效通信。
    非RTOS方案的适用性
    对于较简单的嵌入式系统,时间要求不严格时,裸机编程或基于中断的调度可能更合适。例如,一个简单的温度监控系统可能仅需轮询传感器数据,无需复杂的任务管理。

    非RTOS方案的优点包括:
  • 低资源占用:无需操作系统开销,适合资源受限的微控制器。
  • 简单性:代码结构清晰,易于开发和调试。
  • 低成本:无需购买商业RTOS许可证。
    然而,随着系统复杂度的增加,裸机方案可能导致任务干扰、调试困难和维护成本上升。

    在一个工业控制项目中,我曾尝试使用裸机编程管理多个传感器和执行器,但任务间的耦合导致数据丢失问题。最终,我们切换到FreeRTOS,显著提高了系统的可靠性和开发效率。

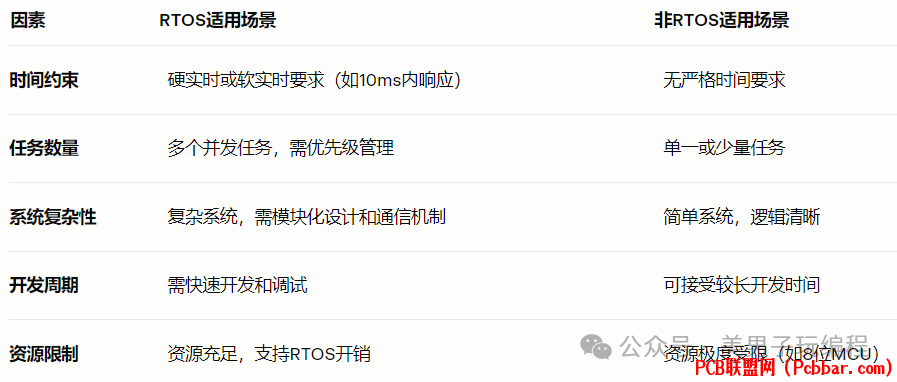

    是否使用RTOS应基于以下因素:




    在一个医疗设备项目中,我们需要确保心率监测系统在5ms内响应传感器数据。最初,我们尝试使用中断驱动的裸机方案,但随着功能增加,代码变得难以维护。引入FreeRTOS后,通过任务优先级和信号量机制,我们轻松实现了实时响应和模块化设计。

    这表明,对于复杂且时间关键的系统,RTOS通常是更优选择。
    2
    实时性能的量化
    关键指标
    实时性能的量化是评估RTOS是否满足系统需求的核心。

    以下是主要指标:
  • 延迟:从事件发生到任务开始执行的时间。硬实时系统要求极低的延迟(如微秒级)。
  • 抖动:延迟的变化。抖动过大可能导致系统行为不一致,尤其在多媒体或控制系统中。
  • 吞吐量:单位时间内完成的任务量,反映系统处理能力。
  • 确定性:任务在可预测时间内完成的能力,是RTOS的核心特性。
    这些指标共同决定了系统是否能满足实时要求。例如,在硬实时系统中,任何延迟或抖动都可能导致系统失败,而软实时系统允许一定程度的灵活性。

    测量方法
    量化实时性能需要使用专业工具和方法:
  • 硬件工具:逻辑分析仪和示波器可精确测量事件触发到任务响应的时间。
  • 软件工具:RTOS通常提供性能分析功能,如FreeRTOS的vTaskGetRunTimeStats函数,用于记录任务执行时间和上下文切换频率。
  • 基准测试:使用标准测试套件(如Embedded Microprocessor Benchmark Consortium)评估RTOS性能,尽管这些测试更偏向CPU性能。
    在实际项目中,我常使用逻辑分析仪记录从外部中断到任务执行的时间戳,并通过多次测试计算平均延迟和抖动。

    例如,在一个汽车电子项目中,我们验证了系统在10ms内响应传感器输入,确保满足硬实时要求。

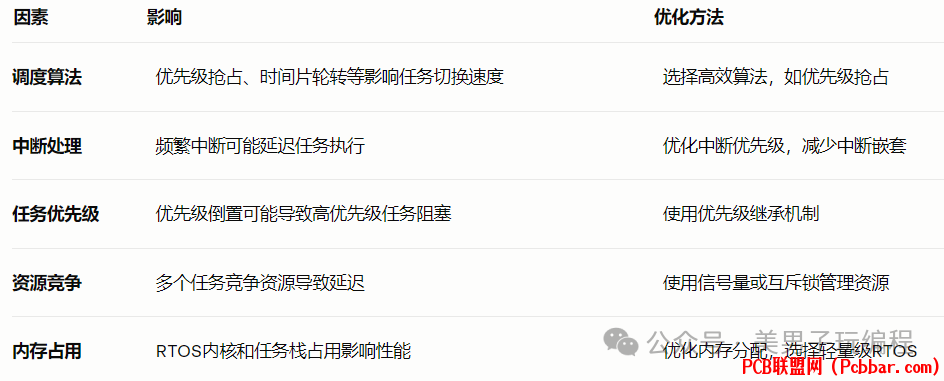

    实时性能受多种因素影响:




    在一个航空航天项目中,我们发现任务抖动过大,影响控制精度。通过分析发现,频繁的中断处理导致任务延迟。我们优化了中断优先级,并使用FreeRTOS的优先级继承机制,最终将抖动控制在可接受范围内。
    3
    示例场景
    为展示RTOS如何处理时间约束,我们设计一个基于FreeRTOS的简单示例,运行在STM32微控制器上。

    系统包含两个任务:
  • 任务1:每500ms切换一次连接到PB4的LED。
  • 任务2:每250ms切换一次连接到PB5的LED。
    通过osDelay函数实现非阻塞延迟,确保调度器能在任务等待期间运行其他任务。

    以下是完整代码:

  • #include "main.h"#include "cmsis_os.h"
    osThreadId_t task1Handle;osThreadId_t task2Handle;
    void task1(void *argument) {    for(;;) {        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_4);  // 切换连接到PB4的LED        osDelay(500);  // 延迟500ms    }}
    void task2(void *argument) {    for(;;) {        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_5);  // 切换连接到PB5的LED        osDelay(250);  // 延迟250ms    }}
    int main(void) {    HAL_Init();    Systemclock_Config();    MX_GPIO_Init();
        osKernelInitialize();
        task1Handle = osThreadNew(task1, NULL, NULL);    task2Handle = osThreadNew(task2, NULL, NULL);
        osKernelStart();
        while(1) {        // 主循环,虽然在RTOS中,任务会运行    }}代码分析
  • 任务创建:osThreadNew函数创建任务,分配默认优先级和堆栈大小。
  • 非阻塞延迟:osDelay使任务进入等待状态,允许调度器切换到其他任务。
  • 硬件交互:HAL_GPIO_TogglePin通过STM32的HAL库控制LED。
    在实际测试中,我使用示波器验证了LED切换的周期,确认任务1和任务2分别以500ms和250ms的间隔运行,抖动小于1ms,满足实时要求。

    扩展应用
    在更复杂的场景中,可以引入以下功能:
  • 动态优先级调整:根据系统状态调整任务优先级。
  • 事件触发:使用信号量或队列响应外部事件。
  • 优先级继承:避免优先级倒置,确保高优先级任务不被阻塞。
    RTOS对于需要实时性能的嵌入式系统至关重要,提供了管理严格时间约束任务的工具。量化实时性能涉及测量延迟、抖动、吞吐量和确定性,确保系统满足设计要求。
