数显控制器厂家计量插座数显芯片VK1650

VK哈密瓜

产品品牌：永嘉微电/VINKA

产品型号：VK1650

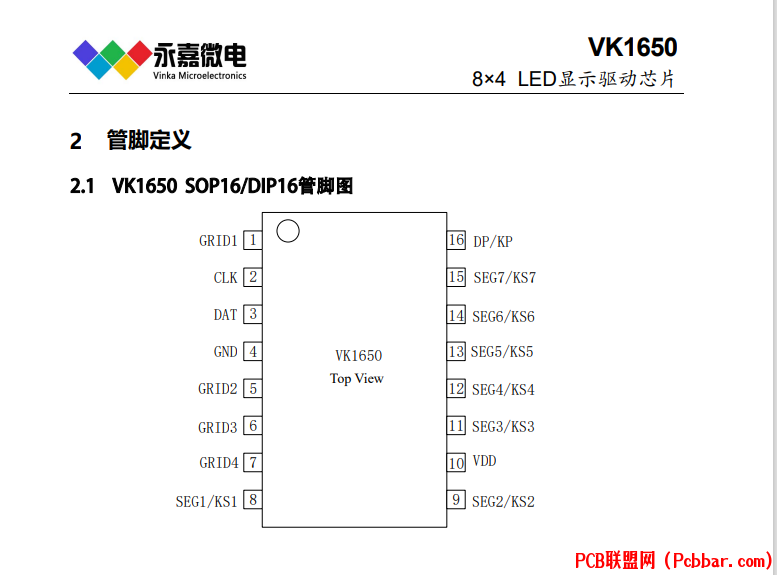

封装形式：SOP16/DIP16

产品年份：新年份
5 p2 G. U# i8 V: H% p' ?

概述：VK1650是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx4GRID的点阵LED显示。最大支持7x4按键。本芯片性能稳定质量可靠，抗干扰能力强，适用于24小时长期连续工作的应用场合。采用SOP16、DIP16的封装形式。Z103+362

& @; n- O9 ^. P* |, f4 {6 Z

  R8 T# ?, U+ v& B# Z+ R

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 8个SEG脚，4个GRID脚

• Q.2.8.8.5.2.1.8.9.6.6
* g3 i4 O& r8 _8 G) Z0 u: U7 J

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 7x4矩阵按键（按键显示复用需硬件电路配合）

• 2线串行接口

• 8级整体亮度可调

• 沈.生.1.3.5.5.4.7.4.4.7.0.3

• 内置显示RAM为8x4位

• 内置上电复位电路

• 封装SOP16(150mil)(9.90m × 3.90mm PP=1.27mm)

          DIP16 (19.10mm x 6.35mm PP=2.57mm)
3 M- S) r- ?" W* S

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：

VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P16 省电模式

VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP24 省电模式

VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SSOP24 省电模式

VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式

VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP28 省电模式

VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SSOP28 省电模式

VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积

VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积

VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式

VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式

VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式

VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式

VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式

VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压1/2 1/3 LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE

裸片(绑定COB)；COG(绑定玻璃) 省电模式

VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB) 省电模式
