引言
6 D' c. ~% |5 q- s+ z电容式微加工超声换能器(CMUT)的发展为超声换能器领域带来重大进展。本文详细介绍一种新型双间隙CMOS-MEMS CMUT阵列，在保持成本效益的同时展现出优异的性能特征[1]。


7 z9 H! Q: A& t, f2 C& a5 y
+ }" N/ n! f! E) O5 q7 m/ {( f! z

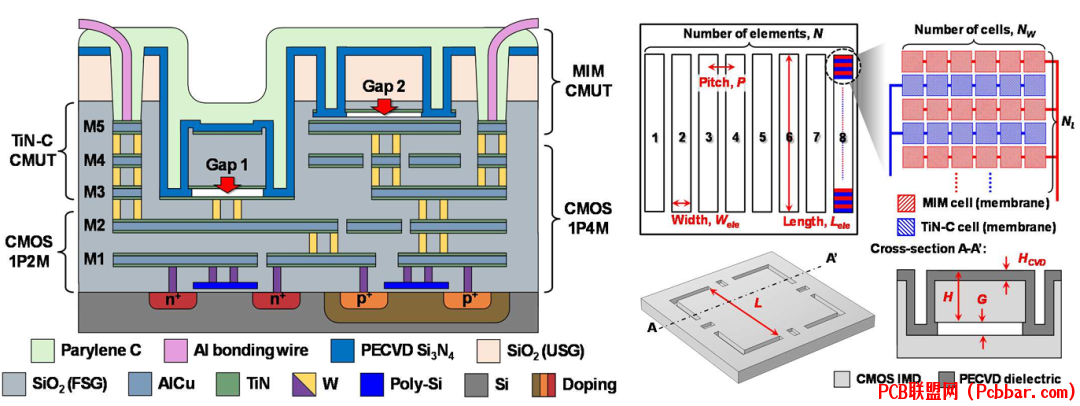

图1展示了所提出的CMUT芯片结构的横截面视图及详细材料层。图2说明了CMUT阵列的交错设计和几何参数定义。

1
结构与设计
0 r# }% G" ^) n* w* F: g, H* H* X双间隙CMUT阵列具有两个不同的传感间隙 - 180纳米(MIM)和400纳米(TiN-C)，采用标准0.18微米CMOS工艺制造。这种创新设计使用不同的牺牲层(CTM和Metal-3)实现不同的间隙距离。阵列由八个单元组成，每个单元包含6x27个MIM和6x27个TiN-C薄膜，呈交错排列。

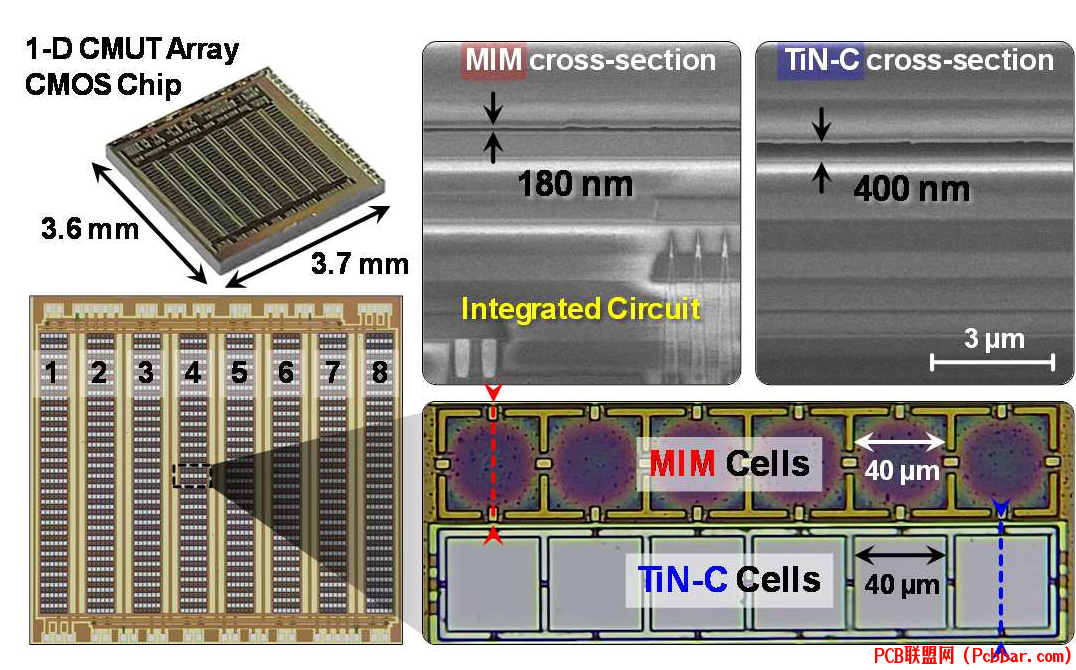

! f9 z& m6 A7 e+ e图2展示了双间隙CMUT阵列的实物照片、显微镜图像和FIB切割图像，包括两种间隙距离的横截面视图。

9 q. C9 K( ^- ]1 x. Q  ?2
" T" E& b) s3 e/ ~9 Y4 ^: Y0 ^& g制造工艺
制造工艺采用台积电0.18微米1-Poly-6-Metal射频CMOS平台。工艺始于使用食人鱼溶液进行金属槽蚀刻，随后进行反应离子蚀刻以暴露牺牲层。通过去除铝铜合金形成传感间隙，并沉积PECVD氮化硅进行间隙密封。最后步骤包括激光焊盘开口、金属线键合和帕里伦C沉积用于封装。

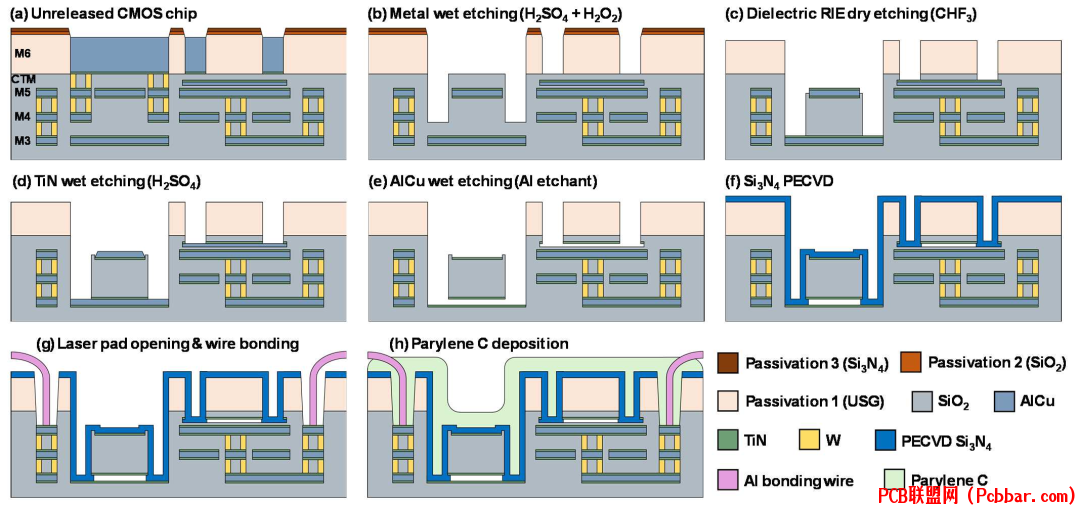

图3展示了完整的制造工艺流程，从未释放的CMOS芯片到最终的帕里伦C沉积，详细显示每个关键步骤。
' r$ N1 Y  c) s1 n% K9 Y+ h
. g* R% y$ j( j4 H1 J3
性能评估
器件性能通过多项测试进行评估：
6 C* u& J% o  M. |
( c4 c" `5 U3 O0 H* F1.机电耦合强度
) S' c5 P$ @+ x- |使用网络分析仪，测量不同直流偏置电压下的谐振频率漂移，以确定机电耦合系数。较窄的间隙在较低直流偏置电压下表现出显著改善的耦合强度。

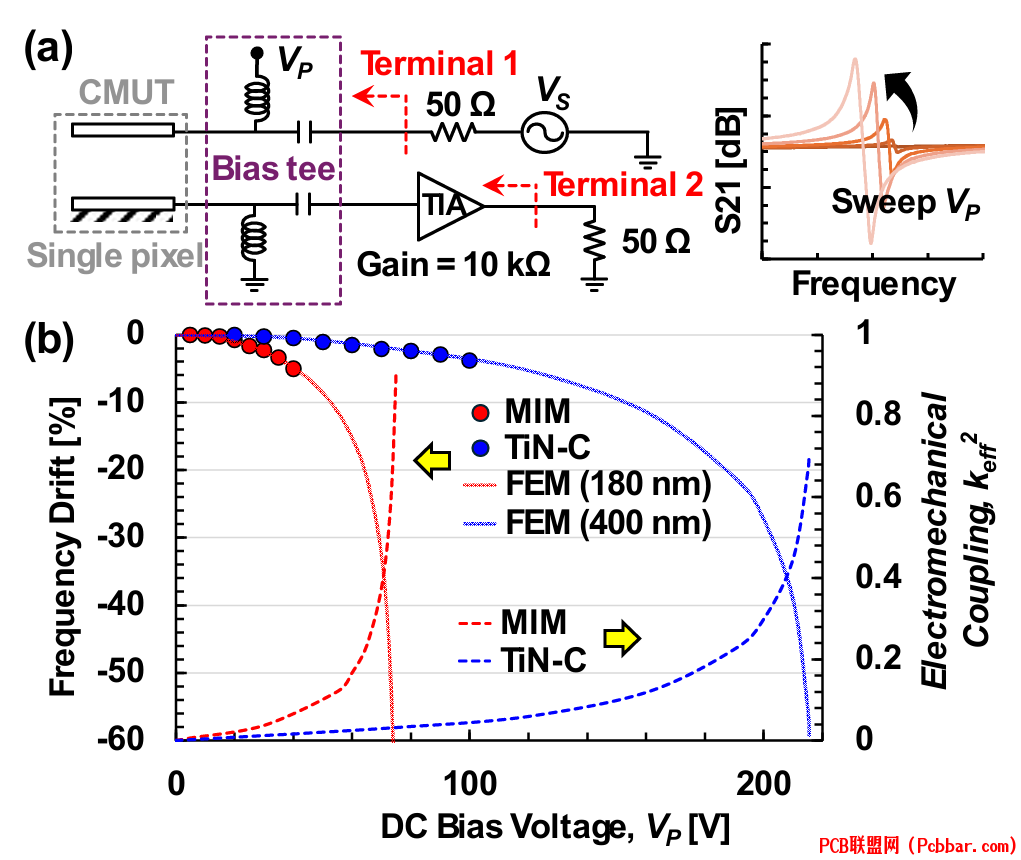

: g+ a1 Q3 i; E" g图4展示了频率特性测量设置及频率漂移与直流偏置电压的关系，包括提取的机电耦合系数。
+ r& K+ L0 X  F5 }. |; v& v
2.水下性能
( S7 a. }- p1 P  L9 t水下测试显示出优异的发射和接收能力。MIM CMUT在35V偏置下实现16.7 kPa/V/mm2的发射效率，而TiN-C CMUT表现出更高的最大输出压力能力。
- ?8 j; F& A  ?/ `


0 q8 }5 S/ I! T% C6 B! v/ m" B! h


图5展示了水下发射测量设置。图7显示了在不同距离和直流偏置电压下测得的水下声压级，以及接收灵敏度测量结果。

3.自发射和接收测试
2 t2 |) W) ]0 X' c2 y为验证双间隙概念的兼容性，进行了使用各种收发器组合的自发射/接收测试。结果证实了不同器件之间的顺畅通信，验证了双间隙设计方法。
% _- z) R: s3 f# g8 @

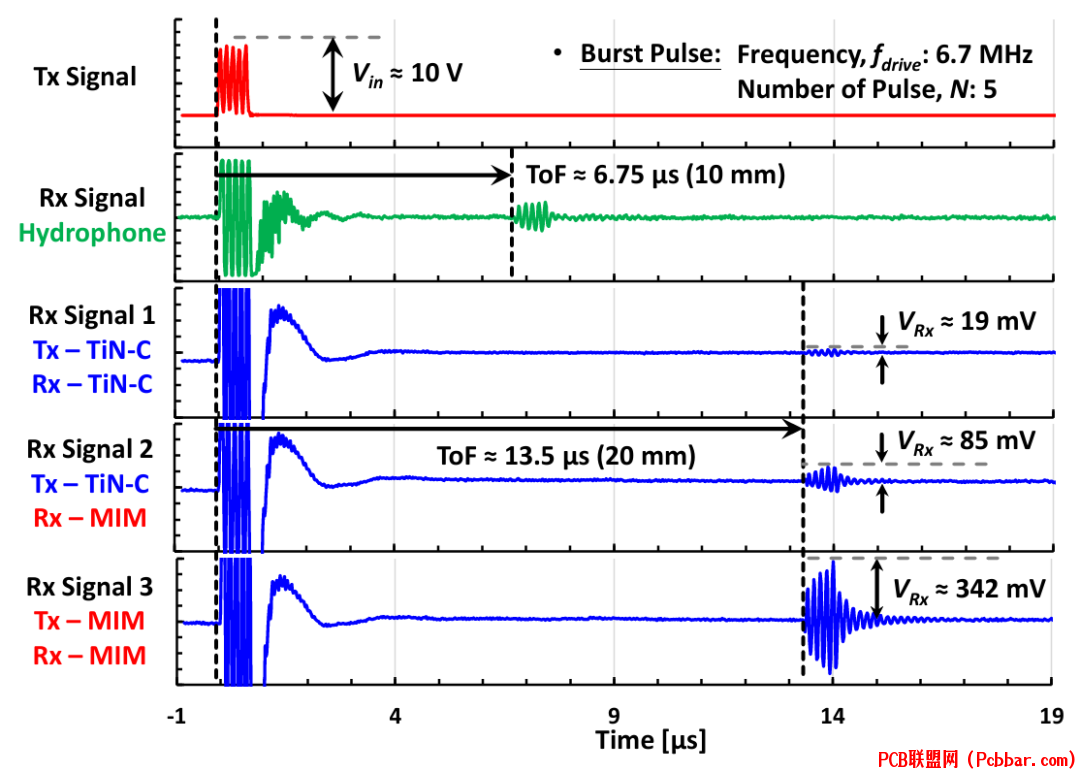

图6显示了使用不同CMUT收发器组合的水下发射和接收波形，展示了成功运行。

; n+ L6 A. b8 n' C$ D4
7 A6 u+ \* C3 N3 x6 C线路集成和性能比较
八个CMUT单元均集成了可调增益跨阻放大器接口线路。集成实现了0.39 mPa√(mW/Hz)的噪声效率因子(NEF)，相比先前设计有显著提升。

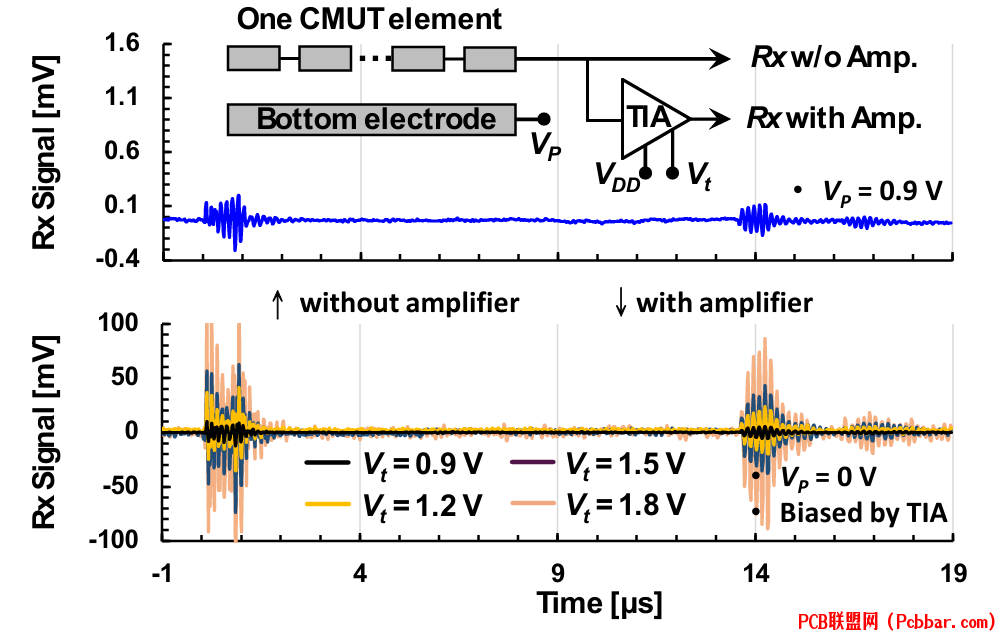

图7显示了有无集成放大器的接收波形。
/ U( ?# g. u1 g, N
4 T. |; i+ [; L0 ]5 ?" V3 Q双间隙CMUT阵列成功展现了增强的整体发射和接收效率，同时保持了低偏置和近距离应用的实用优势。与单片集成接口线路的结合证明了在有限功耗下的优秀信噪比，适用于先进的超声感测和成像应用。
) K, R( S( O) S% D6 Z4 J7 u6 \/ h/ z
& Z. S7 O- F: g6 K; Z参考文献

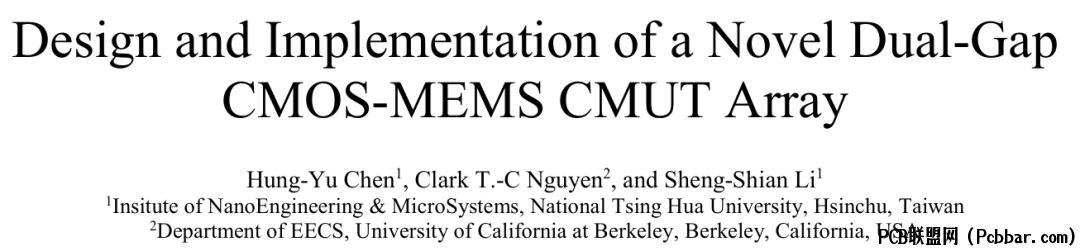

. y% D7 D( P; r% n& g" r+ y[1] H. -Y. Chen, C. T. -C. Nguyen and S. -S. Li, "Design and Implementation of a Novel Dual-Gap CMOS-MEMS CMUT Array," 2024 IEEE International Electron Devices Meeting (IEDM).
, }' F+ `0 h6 ?) J3 X7 WEND
