引言
- o: ^$ F9 D! p9 f) n6 `光计算技术的发展带来了光子晶体(PhC)领域的重大创新。光子晶体作为实现全光逻辑门的基础构建模块，在光数据处理方面展现出高速度、低功耗和良好集成性等优势[1]。
% r4 c) j# p5 x. u, U5 f8 E

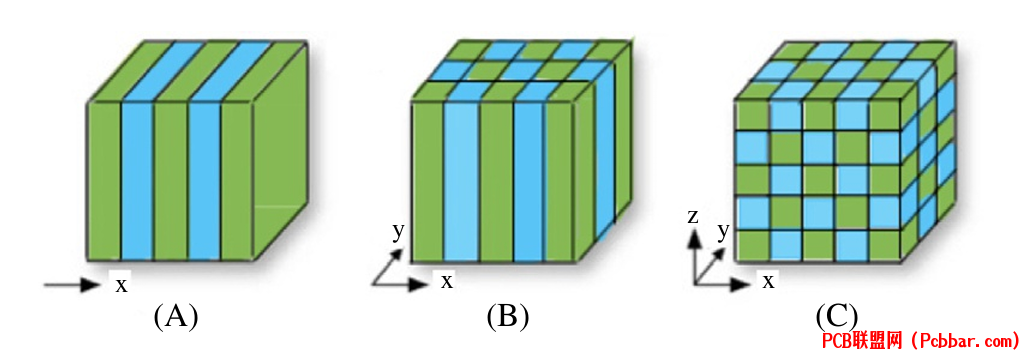

图1展示了三种基本类型的光子晶体：(A)一维、(B)二维和(C)三维结构，显示了不同空间维度中的周期性排列。

5 l  L& S" K( y3 P& |1 N1
光子带隙原理
7 `/ @. C) k4 D# @1 C- L光子带隙(PBG)是光子晶体器件工作的核心原理。类似于半导体中的电子带隙，光子带隙表示光在晶体结构中无法传播的频率范围。这种特性源于材料介电常数的周期性变化。
  y( V* Z) p! a! r8 }- \


7 Z6 M% x: f* S  D* e8 T图2展示了光子晶体中的能带结构，清晰标示了空气带和介质带之间的光子带隙区域。

/ f+ e+ P" T/ q9 K* o2
光子晶体逻辑门架构
  R  C9 }" I" i3 E; {使用光子晶体实现光学逻辑门可采用两种主要方法：空气桥结构和固体支撑结构。每种设计方法都具有独特的优势和实际应用考虑因素。

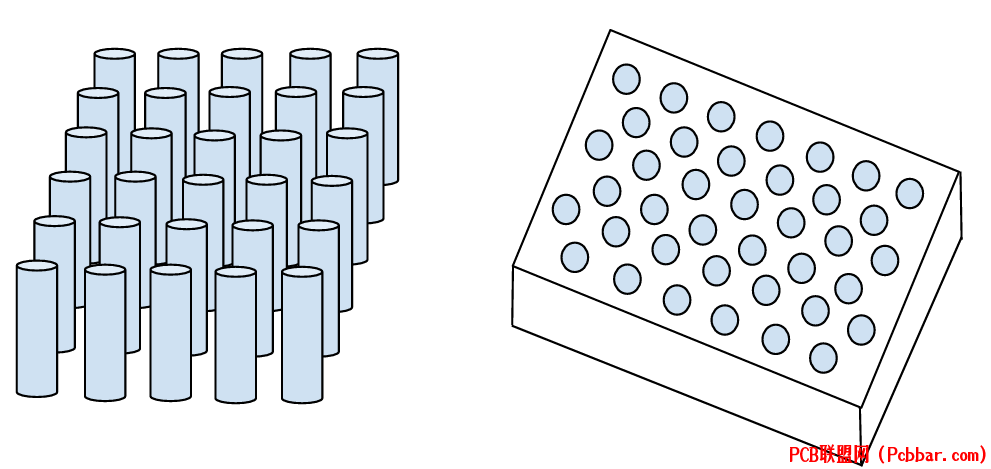

  A8 o9 j, w. r6 o图3展示了空气桥和固体支撑型光子晶体结构的示意图，突出显示了基本结构差异。

8 ]* y( [/ l" S$ ~( @3
; k: D) D9 V" ~! g; k2 iAND门实现
AND门是使用光子晶体实现的基本逻辑门之一。设计通常包含精心设计的波导结构，具有特定的几何参数以实现所需的逻辑运算。
, G  E: P7 ?8 b/ G4 z0 [: _

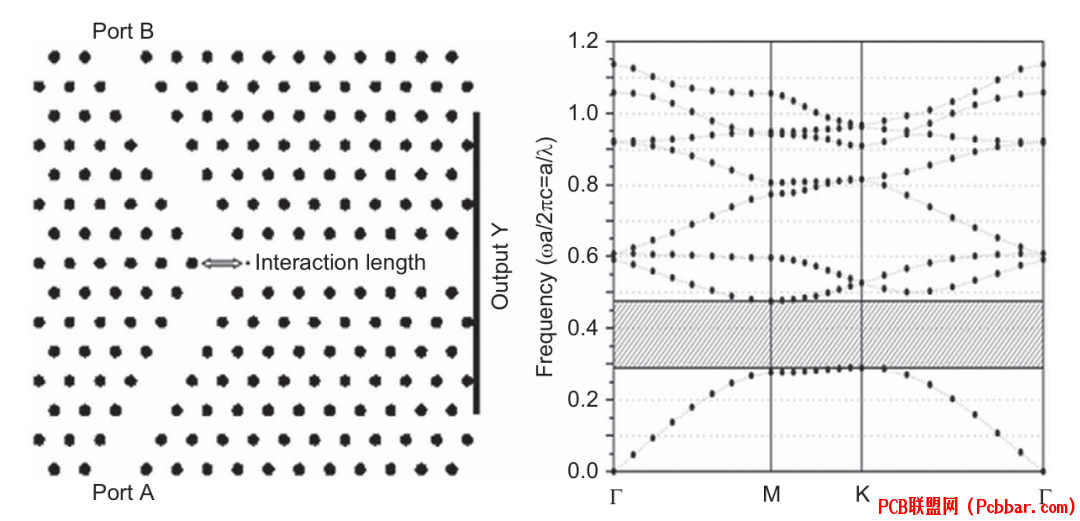

图4显示了AND光学逻辑门设计及其对应的TM模式带隙结构，包括输入端口A、B和输出端口Y。
& |  T/ ?0 D4 g; ]  T2 I- ]- X
& \' P  R# ?4 `4 \, R% W


( C( c3 w: n- d( _: F图5.展示了空气桥型AND逻辑门在不同输入条件下的稳态场分布：(A) A=1, B=0，(B) A=0, B=1，(C) A=1, B=1。
0 h+ p. X3 H. Y! C  j! M
+ P; }2 j4 p. P; |% p1 f& k4
SOI平台集成
在SOI平台上集成光学逻辑门代表着实用化实现的重要进展。这种方法提供了更好的稳定性，并与现有半导体制造工艺兼容。

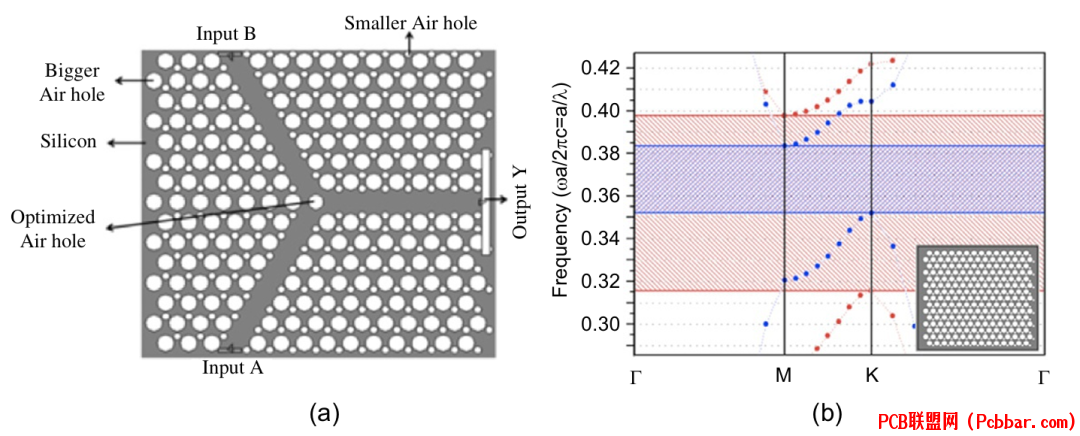

/ {+ C! o( ]6 P& s% F图6展示了(A)SOI平台上全光逻辑门的示意图和(B)相应的带隙特性图。

5
$ G; ?  ]5 Q+ I( B0 f/ s9 G性能特征
光子晶体逻辑门的性能可通过响应时间、对比度和比特率等关键指标进行评估。现代设计已实现了令人瞩目的性能指标，比特率达到每秒数太比特。


图7通过TE和TM偏振的输出功率时间演化曲线展示了响应时间特性。

0 l  y  f! X1 ^" [2 E! l6
结论
: v* v5 p  r2 s* o# P* k光子晶体光学逻辑门技术显著提升了光计算能力。这些创新器件相比电子器件具有多项优势，在下一代计算应用中展现出独特价值。

" e; U* }/ E5 B1 a% d光子晶体逻辑门具有结构紧凑、抗电磁干扰、运行速度可达太比特每秒等特点。直接处理光信号的能力消除了光电转换的需求，大幅降低了光网络中的功耗和延迟。
, }5 B$ Q0 P8 C1 O
0 K- F' N( d8 N1 N3 Y5 H# M% ]; X通过空气桥结构、固体支撑设计和SOI平台等多种实现方式，研究人员证实了光子晶体架构的多样性和适应性。本文讨论的AND门等基本逻辑运算的成功开发，为更复杂的光计算系统奠定了基础。

参考文献
[1] Y. Kalra, P. Rani, and R. K. Sinha, "Optical logic gates on photonic crystal platform," in On-Chip Photonics, Amsterdam, Netherlands: Elsevier, 2024, ch. 5, pp. 133-152.
END
