使用等离子体牛眼天线增强太赫兹探测

[复制链接]

1076

主题

1076

帖子

1万

积分

论坛法老

Rank: 6Rank: 6

积分
11451
发表于 2025-2-21 08:03:00 | 显示全部楼层 |阅读模式
引言
! t* @1 _" w" E8 Z5 g" Y0 S* g( L2 l" I9 x" v0 [! W
太赫兹(THz)探测技术在成像、光谱分析、超快无线通信和安全检测等领域取得显著进展。本文介绍一种使用金属牛眼等离子体天线的创新太赫兹探测方法,阐述这种技术如何显著提高探测灵敏度,同时保持实用性[1]。
  |' _9 c3 i1 l



# h7 o: g' U. _; j+ d4 F太赫兹探测的基本原理
; i! w9 a9 M7 g/ }$ i1 P
2 @8 Q6 V2 ~2 b0 G; S1 g; ?  H5 [在0.5-30 THz范围内的太赫兹探测主要依赖非线性光学过程。电光采样(EOS)是最广泛使用的技术之一,这种技术利用电光晶体的χ(2)非线性特性。在这个过程中,入射的太赫兹脉冲作为振荡电场,通过二阶非线性效应改变共同传播的飞秒近红外(NIR)门控脉冲的偏振状态。8 g* `( Y2 |$ E- ?% {5 n/ Z, a



; `1 y& z2 z' C& z/ _! o图1:GaP晶体上牛眼等离子体天线的示意图。设计显示了(a)入射太赫兹波(青色)和NIR门控光束(红色)的整体结构,以及(b)详细说明各个组件的横截面视图。
# a! d1 B3 F+ I; g; y; h8 s! u1 V# b" c  b+ \0 f, L
探测技术的灵敏度取决于多个因素:1 `" n; i- A8 B6 Y2 Q8 V, g
  • 材料的χ(2)系数
  • 太赫兹和NIR光束之间的相互作用长度
  • 相位匹配条件
  • 可实现的最小太赫兹光斑尺寸
    / ~  e. b* _" ~8 a$ r2 J% E
    牛眼等离子体天线设计
    7 ~- E. R5 F* |7 q+ f7 `6 C* {
    , p* t+ K, u) E: i$ R4 |2 J0 `创新的牛眼等离子体天线由沉积在非线性磷化镓(GaP)晶体上的多个同心金属脊构成。这种设计具有多重功能:
    ) C% x  G. W9 _/ m1. 场增强:天线将入射太赫兹波形聚焦在亚波长牛眼区域内,产生局部场增强。
    $ R4 i' ^9 ?* ?! \9 M0 s7 q" x2. 衍射最小化:等离子体结构减少衍射效应,实现太赫兹场与共同传播的NIR门控脉冲之间更长的相互作用长度。+ \5 y- d" t" X$ `$ A7 C/ W) z

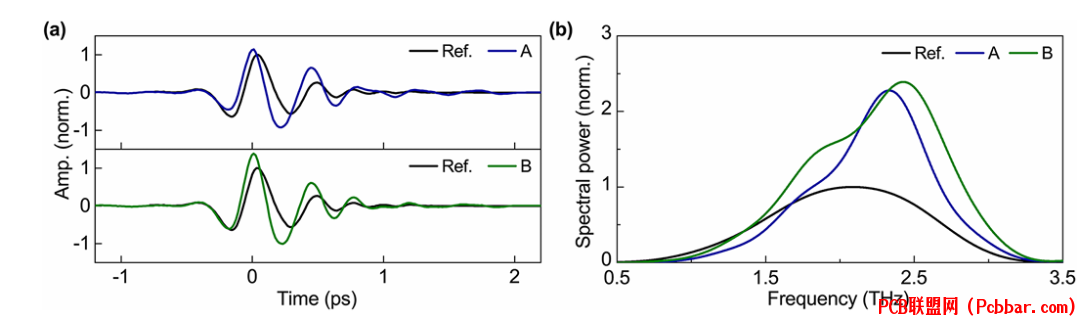

    # ]. x% K# b7 u/ u7 j图2:性能演示显示(a)使用等离子体结构A和B与参考晶体相比的EOS测量太赫兹瞬态,以及(b)通过傅里叶变换获得的相应光谱功率。# _/ r; c3 m0 u, x- ?: V0 O
    实验结果与性能分析
    6 E2 E" A' a7 I  z+ _8 Y# X8 Y! q% H6 O2 O+ e
    牛眼天线的实验实现展现出显著的探测能力提升:
    3 W8 l4 @6 `$ ?4 b& n! X6 [
  • 光谱范围:器件在1.4 THz到3.1 THz的宽光谱范围内表现出增强的探测灵敏度。
  • 增强因子:在2.7 THz处达到3.1的峰值增强因子,相比传统探测方法有显著提升。
    # c4 Y+ z4 ^$ m4 k
    ( E& [# c; |6 @1 W



    " {* E9 ^1 X+ p6 x  p8 j# H图3:器件性能分析显示(a)设计A和B的实验探测增强和计算的MVE,插图显示太赫兹场分布,以及(b)共振频率下归一化的太赫兹场强度横截面分布。/ d  \' Y. O1 m9 I
    实际应用与优势
    3 u: T( U# V0 w+ U  D+ d  x; A) H
    , T- _7 ~/ N, X牛眼等离子体天线提供多个实际优势:1 y1 t; ?3 V% \" ]# z- S2 q
    1. 光束漂移补偿:设计可有效监测受光束漂移或光斑尺寸变化影响的太赫兹信号,使其在实际应用中更稳健。& ~1 V3 T$ x% B
    2. 对准灵活性:结构减少了对严格光束聚焦或高精度对准的需求,使现场部署更实用。9 n/ D3 B5 Y& X; T! S/ O



    : W; m. o& ~2 E1 H* s6 J图4:性能指标显示(a)太赫兹光束直径函数关系下的实验探测增强和计算的MVE,以及(b)未对准对器件性能的影响。+ Z# K: k& T9 ^. r5 W. R+ h
    制造考虑
    . k8 Q/ J: N! c2 b/ N( {* Z. t) p5 g5 s+ k9 q
    天线制造采用激光直写(LDW)方法,具有多个优势:- I$ e, e+ t9 S5 ]  y1 i
  • 无掩模制造:该过程允许直接在金箔上蚀刻光栅结构,无需使用掩模。
  • 灵活性:与传统薄膜涂层技术相比,这种方法能更好地控制结构厚度和特征。
  • 可扩展性:制造过程适用于各种结构尺寸和配置。8 _: M% M7 [  q

    ! n- @# v6 f1 z  V! ^本文展示了牛眼等离子体天线在太赫兹探测技术中的重要进展,将增强的灵敏度与实用性相结合。这项创新为未来紧凑和灵敏太赫兹探测器的发展提供基础,特别适用于无线通信和成像系统应用。3 \6 V/ n9 O) q5 E+ U
    参考文献
    . g4 Q& \: V4 A, u  P7 m; K8 j" M7 j4 d& F- t- _& S2 d0 c5 e
    [1] H. Heydarian, X. Xie, A. Vishnuradhan, W. Cui, A. Weck, A. Gamouras, and J.-M. Ménard, "Adaptable electro-optic detection of THz radiation using a laser-written bull's-eye antenna," Scientific Reports, vol. 15, no. 764, pp. 1-6, Jan. 2025, doi: 10.1038/s41598-024-84625-4* i& W7 K+ D8 H6 M4 U# Q  g. S
