红外触摸框电路分析（一）

电子设计联盟 · 发表于 2025-1-23 07:30:00

这个红外触摸框是小黄鱼上淘的，据说是广告机上拆下来的，用于广告机的触摸（类似蜂巢快递柜，也是红外式的触摸），本期就分析一下红外触摸框的接收板。

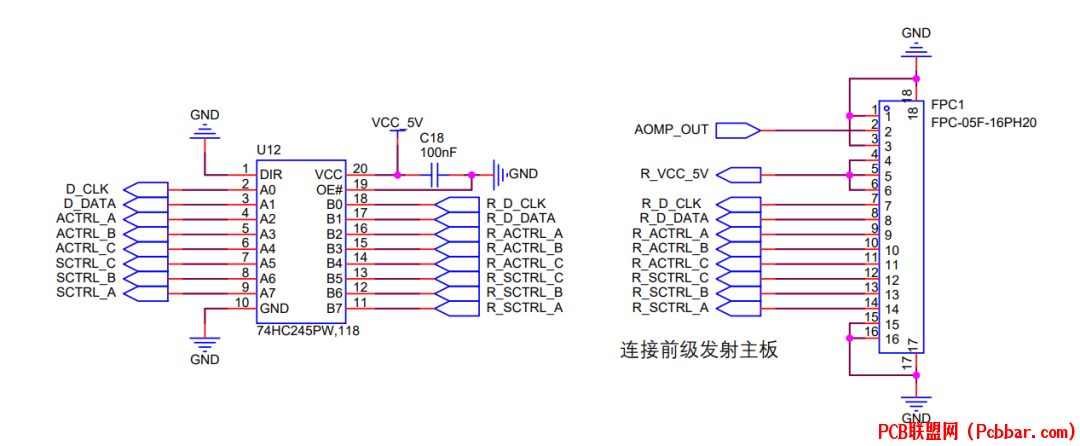

首先是接收板的输入端，采用一个16pin的fpc座子将接收板和发射板连接到一起，并使用一颗245芯片来增强信号驱动能力，其中AOMP_OUT是接收板处理后传递给发射板的模拟信号：

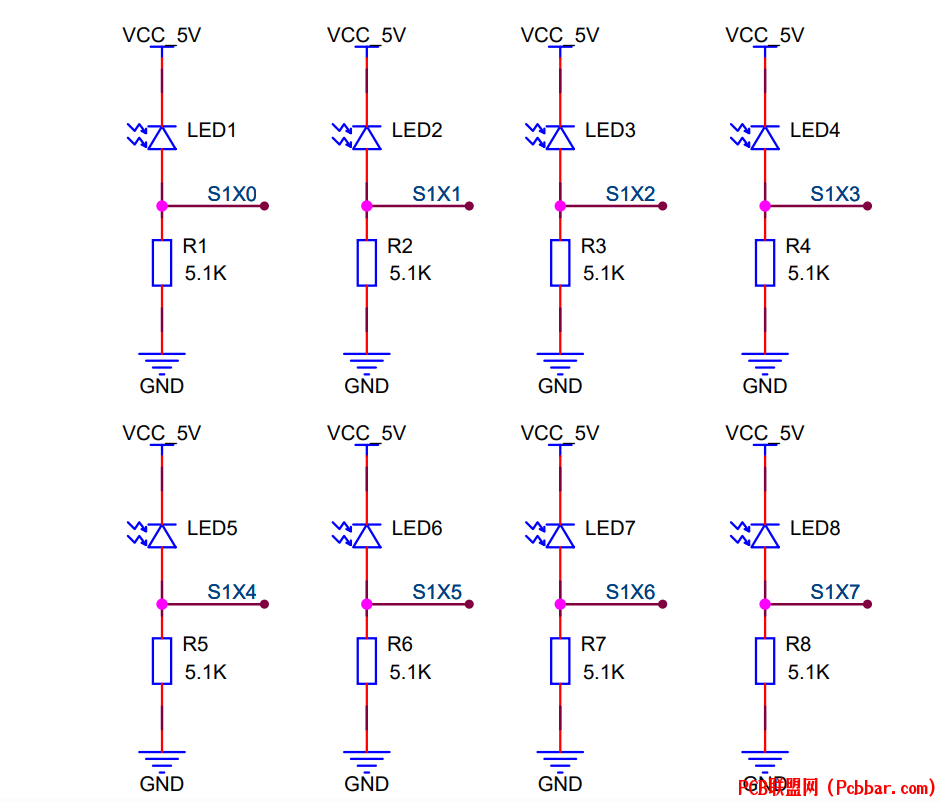

一个接收板上有64颗灯，每8颗灯为一组，下面是一组灯（1~8颗）的原理图，他们和一个采样电阻串联在一起（接收灯的负极接到5V电源）。当有红外发射管的灯发射的红外光照射到接收管上时，接收管会产生一个光电流，这个5.1kΩ的采样电阻会将光电流转化为电压。比如光电流为100uA,那么接收到的电压就是0.5V。

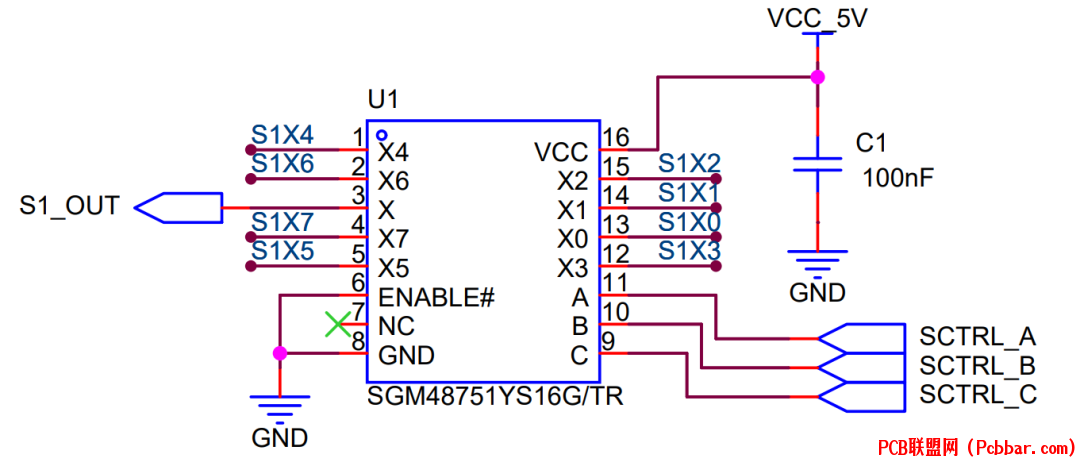

然后这S1X1~S1X8连接到8选1模拟开关SGM48751的X0~X7通道，单片机通过控制ABC来控制输出端和X0~X7通道中的某一个通道连接。

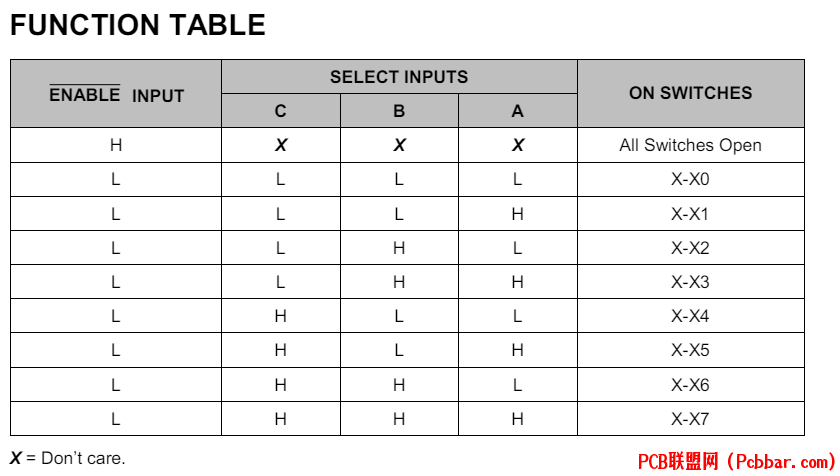

下图是模拟开关SGM48751的真值表，下表的意思是当使能端为高电平时，模拟开关X0~7都不和输出X连接到一起。当使能端为低电平，CBA控制端信号为000时，X0连接到X，输出端X的电压等于输入端X0的电压。CBA控制端信号为001时候，X1连接到X，输出端X的电压等于输入端X1的电压。以此类推，这样就可以让S1_OUT输出这一组灯的某一颗灯的信号了。


以此类推其他7组接收灯+7个模拟开关。然后再将这8组控制接受信号的模拟开关的输出X，接到另一颗模拟开关的输入端，然后再将这个U9模拟开关的输出X接到运算放大器，便可以实现64颗接收灯信号的选择了。例如下图：

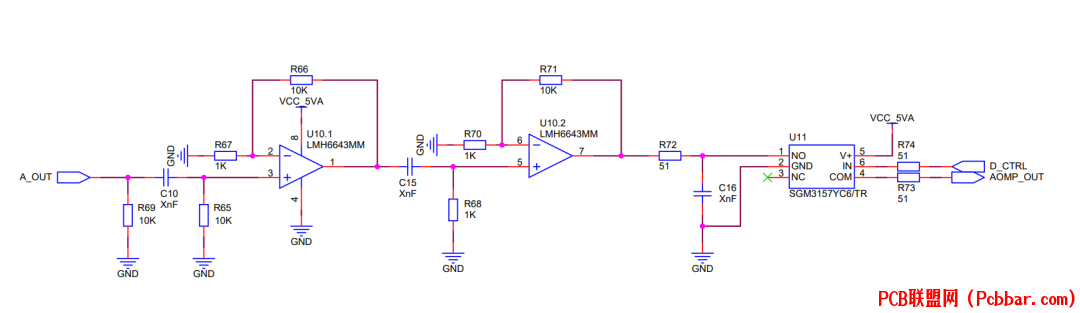

比如我要选择第一组灯的第一颗灯，那就让ACTRL_A，ACTRL_B，ACTRL_C都等于0，这样就选择了第一组接收灯，然后再让SCTRL_A，SCTRL_B，SCTRL_C都等于0，那么就选择了这一组灯的第一颗灯，这样最终U9输出的信号就是第一颗灯输出采集到的光信号。然后是这个64颗灯的选择输出端A_OUT接到了运放的输入端，第一级和第二级均为同相放大11倍，总放大倍数为121倍，其中C10和C15为隔直电容（接收灯接收的信号为脉冲电压信号），隔直电容可以隔离前级带来的一些额外的失调偏置电压。

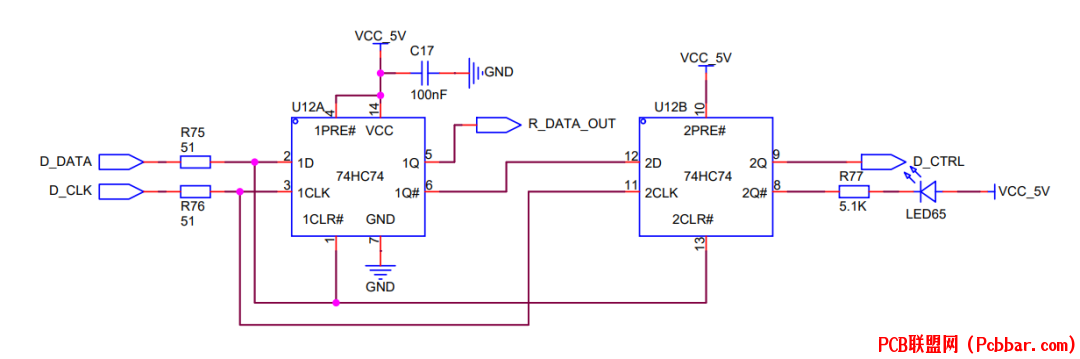

然后这个运算放大器的最终输出端接到了一个二选一的模拟开关U11上，这个模拟开关使用一个D触发器去控制，D触发器电路如下：

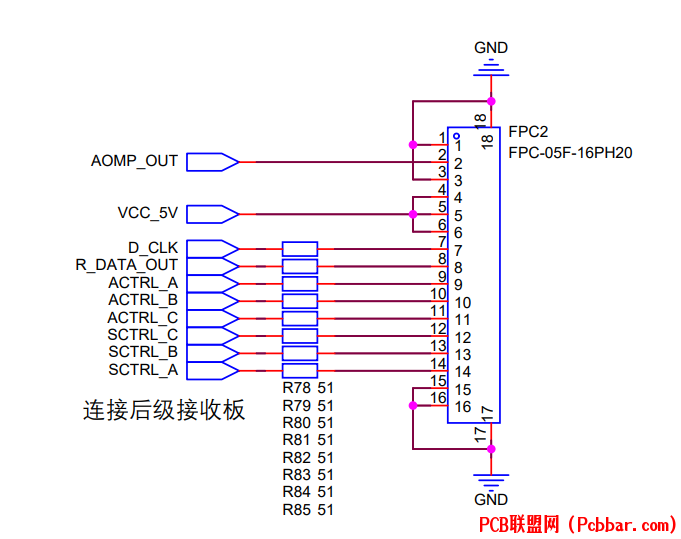

其中D触发器的1Q接到下一块接收板的触发器，用于接收板的级联。即MCU可以通过D触发器选择第X块接收板，然后再用模拟开关选择第X组灯中的第X颗灯。可以将这个D触发器理解为一个移位寄存器，篇幅原因不过多赘述D触发器原理。下图为接收板输出信号：
