引言& Q; r( _+ ] V x- v
9 H, _8 P T: ~随着人工智能和AI生成内容(AIGC)技术的发展,数据中心网络面临着新的挑战。本文探讨人工智能数据中心(AIDC)网络架构的关键要素、新兴技术和创新的连接解决方案[1]。
$ s) Q1 f" i) O
' R7 Y& ]% D9 A- [5 Z% l

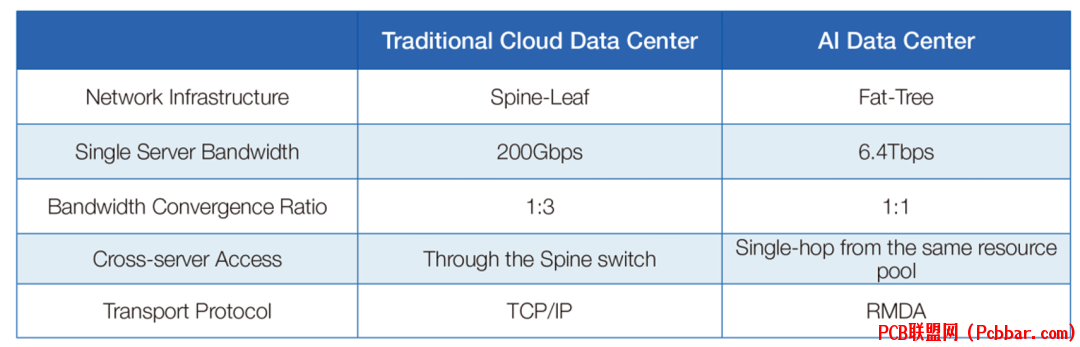

图1:传统云数据中心与AI数据中心的架构对比,展示了网络架构的演进特点。
R2 p3 K. k5 t1 I网络架构演进% |3 [* l" k+ R& U& [# T4 g
& O4 g1 q2 o7 h
传统云数据中心在处理AI工作负载时存在显著局限。传统架构主要为外部服务提供设计,带宽汇聚比约为1:3,造成数据流瓶颈。同时,所有内部云服务器需要通过脊柱交换机路由,引入额外延迟,单个网卡带宽上限为200 Gbps,严重限制了整体系统性能。
) Q/ \0 q5 i) ]* _

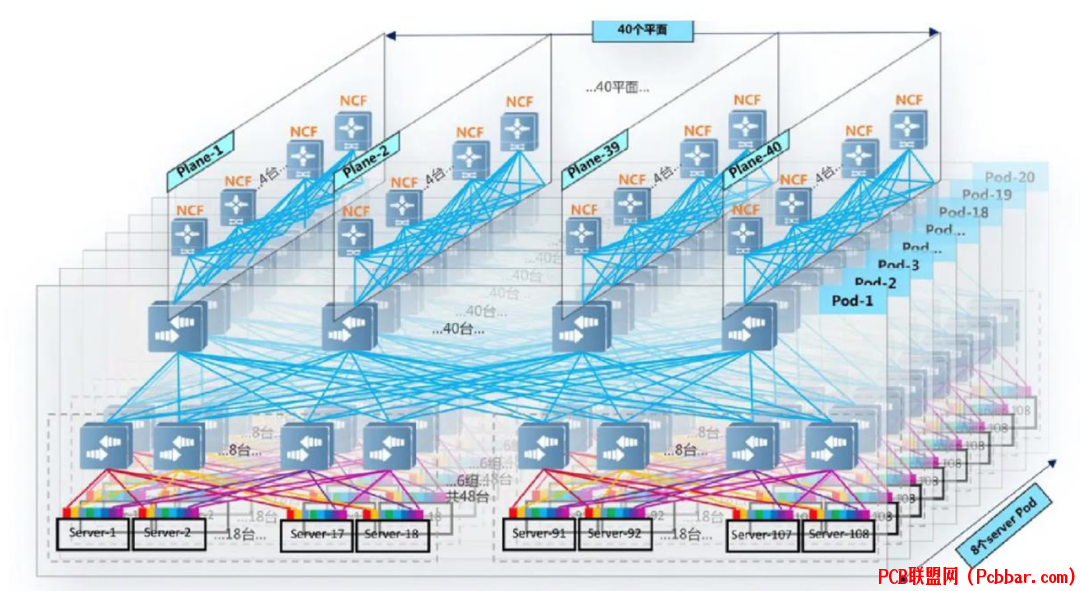

0 G' G p W$ k$ b图2:现代AI网络架构的详细图示,展示了组件互连和层次布局。
% ~& V! _$ v2 u* j3 V
# w) d/ c! L( \0 W: D现代AIDC网络通过实施Fat-Tree架构解决这些限制。这种创新方法通过精确平衡的1:1带宽汇聚比确保无阻塞传输。系统创建八个交换机资源池,实现池内直接单跳通信,将跨集群通信限制在最多三跳范围内。该设计显著优化了数据传输效率。此外,RDMA技术的集成实现主机间直接内存访问,与传统TCP/IP网络相比,延迟性能提高约十倍。8 q1 D$ _. L5 X8 Y6 j) q
网络协议解决方案
$ z5 A3 M) B. z a
- T: Q( w( A4 ?4 W( mAIDC领域主要由InfiniBand和RoCEv2两种网络架构主导,各自在不同部署场景中具有独特优势。
9 F& j; m7 p1 i4 w8 D) H& F
" J8 K' l9 A# w图3:展示InfiniBand网络架构的子网管理器配置和组件图。6 A! Y! m# b4 j' T5 U+ a
1 G* Q. y9 a i) ?InfiniBand网络通过子网管理器(SM)实现集中管理,通常部署在单个服务器上监督子网。这种方法实现全面的网络控制,SM负责维护路由信息并计算交换芯片路由表更新。该架构包含复杂的流量控制机制和自适应路由功能,确保大规模部署中的最佳性能。
; I4 Y) i- L5 W3 O' E0 y& s
3 W0 p8 P+ ^5 m# F- p/ C& I" C! `/ t7 V图4:RoCEv2网络架构图,展示其分布式设计和组件布局。
6 }! `& t `. u" V. a, t; b& ?* T* @
RoCEv2网络架构采用了不同的网络设计理念。在网络层面运行,同时使用以太网网络层和UDP传输层。这种配置提供更高的可扩展性,并能与现有基础设施无缝集成。其分布式特性通常包含两层,在部署灵活性和成本效益方面具有显著优势。7 w/ `3 B7 g/ B6 z) F! j
传输解决方案4 w* R2 Q6 ^% _! I
) d2 A2 u' @3 [& ^. \' g8 p
随着AI应用对带宽需求不断提高,行业正快速向800G和1.6T传输能力发展。这些解决方案需要平衡传输距离需求、信号稳定性和成本等多个因素。
+ M% l% G2 V; {* H0 @

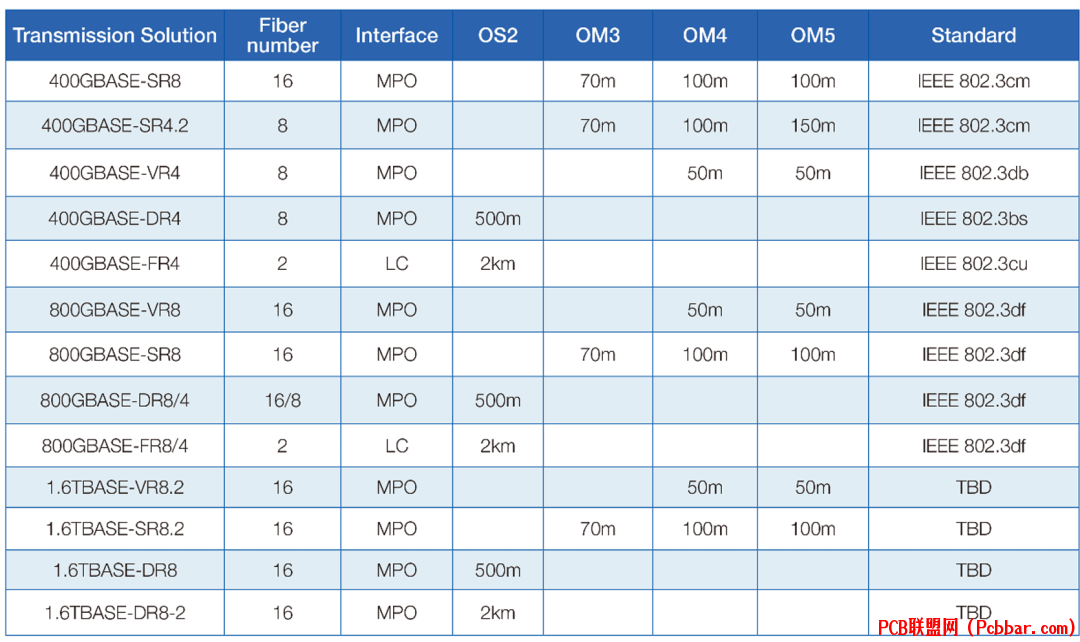

* M4 d9 R' s8 Y图5:展示不同速率和距离传输解决方案规格的详细表格。7 X1 X6 T) Y1 o
5 |1 v: U" z; Q9 n: X( j# F! M0 T800G技术已成为AI网络建设的新标准。不同变体满足特定使用场景:800GBASE-SR8和800GBase-VR8用于短距离应用,而800GBase-DR8和800GBase-FR8处理中长距离需求,支持500米到2公里的传输范围。在AIDC内部,AI服务器和接入交换机之间可以使用800G DAC或AOC解决方案直接连接,在保持高性能的同时优化成本。1 B0 U0 l4 e' X* ~. l
散热解决方案+ {& J7 C2 H) |1 I. F* ^6 ~* J
2 j; y6 K2 R8 f2 T: w' b7 u1 h光模块技术的进步带来了功耗管理的新挑战。现代光模块每个消耗高达30W,导致系统总功率需求超过3,000W,需要创新的散热方案。
( ~: K" A/ I8 ~( Z
, ^3 H2 [. n/ S: t图6:展示数据中心机柜中液冷解决方案的实施图。2 L0 Y3 X" T V8 |' x
9 }1 J: S" Y9 q: _
液冷技术已经成为一种优越的解决方案,利用液体导热系数比空气高25倍的特性。这项技术能有效管理高功率密度环境中的热量,支持机柜功率负载高达150KW。实施包括专用防水连接器和先进的线缆管理系统,确保液冷环境中的可靠运行。
' W/ _* {8 x$ A; A; s5 h连接技术创新
* g. i: A) Z6 K3 Q
3 v3 r% g; P' G$ R$ K" x2 G
$ U6 y1 d1 W. R, _
图7:基于EBO技术的MPO连接器设计详图。
$ K0 q2 @; O6 E& u
' t" C% | [+ r/ s+ KEBO(扩束光学)技术代表了光纤连接技术的重大进步。这种创新方法在每个光纤端使用两个精确匹配的透镜系统。信号传输时,第一个透镜将其扩展为平行光束,接收端透镜则将这些光束重新聚焦到光纤中。这种精密设计显著提高了传输效率和系统稳定性,特别适用于高密度、大芯数单模光纤应用。$ w+ F9 H! x$ ?3 J( m [. t4 J* E7 ]
) [$ z5 f% N2 O: c1 tPreConnect技术是另一项关键创新,特别适用于处理跨服务器机房的DCI超多芯单模骨干光缆。该技术无需现场熔接,大幅提高安装效率并简化部署流程。当与EBO技术结合时,PreConnect解决方案可通过单根光缆支持数千个预连接应用,显著提升光纤传输密度。
+ J9 \% M( `9 _" g$ Y% r: ?功耗管理/ v D$ P% s5 H
/ |. @6 b& Y# o: ~
随着光模块技术向更高速率发展,功耗管理变得极其重要。从仅需1W功率的10G光模块发展到现今消耗近30W的400G和800G模块,这种演变对数据中心运营提出了重大挑战。
( K7 I- c) ?, r0 w+ q) Y! d* Q- L5 x
/ i& ~5 v2 J: T1 `$ O) ?图8:不同光模块技术特性的比较分析。
) a2 m9 S3 M9 x" v# _ o) D% w1 Q0 r0 ?$ s
为应对这些挑战,业界开发了线性驱动可插拔光学(LPO)等创新解决方案。这项技术采用全新方法,去除传统DSP和CDR芯片,将连续时间线性均衡和均衡功能直接集成在驱动器和跨阻放大器上。这种集成显著降低了功耗、成本和延迟,同时保持系统性能。8 |) e$ [3 X9 y' l
发展趋势0 m0 p* h7 A# }- s2 j
& S5 V0 Y2 s3 l7 v' G6 B5G和物联网技术的快速发展不断为AIDC网络创造新的机遇和挑战。随着AI模型规模和复杂度增长,对网络基础设施的要求变得更加复杂。3 B8 [! R* B6 M) t( P+ `
0 Y5 b& @; s+ D# R8 G图9:AI和人类在技术发展中协作的示意图。! y9 R9 M# A. ^! h+ j. V. c
6 R: U$ x$ S. I2 z \: k Y
展望未来,行业正在向更高带宽能力迈进,1.6T传输解决方案正在研发中。这些进步需要在热管理、功率效率和连接密度等领域持续创新。EBO和PreConnect等技术的集成,结合先进的散热解决方案,将在支持下一代AI应用中发挥重要作用。" z2 Z. K1 N5 f' s2 `9 {- J
* W( ^% N. k* q- V! M5 c) o
AIDC网络的未来在于成功平衡多个竞争因素:不断提高的性能要求、功率效率需求以及可靠、可扩展解决方案的需要。这些技术的持续发展将支持更复杂的AI应用,同时保持运营效率和环境可持续性。这种持续发展确保AIDC网络能够继续支持AI技术日益增长的需求,同时解决功耗、散热和数据传输方面的关键挑战。- V% p, o* W6 ?9 B
