如何移动鼠标时高亮下方的网络？

硬件笔记本

“ 在其他 EDA 工具中，当移动鼠标时，会默认高亮鼠标下方的网络，非常便捷，KiCad 有类似的功能吗？ ”
8 Y7 R) Z' e* S

  B* Q, M$ j* @7 QKiCon Asia 2024 将于 2024 年 11 月 15~16 日在深圳举行，11月14日的线下培训报名已开启：海外的小伙伴仍可以在 KiCon 的官网购买门票：https://pretix.eu/kicad/kiconasia2024/
国内的小伙伴可以在电子发烧友网站报名：
8 \  Q  w( _* ^4 ehttps://bbs.elecfans.com/jishu_2455217_1_1.html:29
  Y, A* ^5 y8 l! e) a6 A3 X; n/ T先给出答案：KiCad 并没有可以“锁定”高亮鼠标下方网络的功能，但可以通过使用快捷键或其他工具，实现类似的效果。高亮单个网络

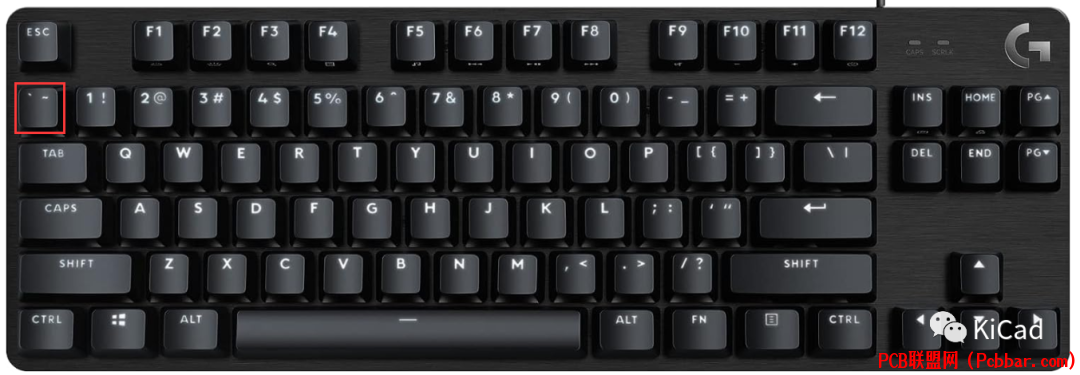

3 k" j. m- q& c8 j% X+ I在 PCBNew 中，只需要按下快捷键 “~” （数字键 1 左侧的按键）

& S1 L& ]% H' P


就会将当前鼠标位置下方的网络高亮：


可以连续按下 “~” 键，高亮不同的网络。

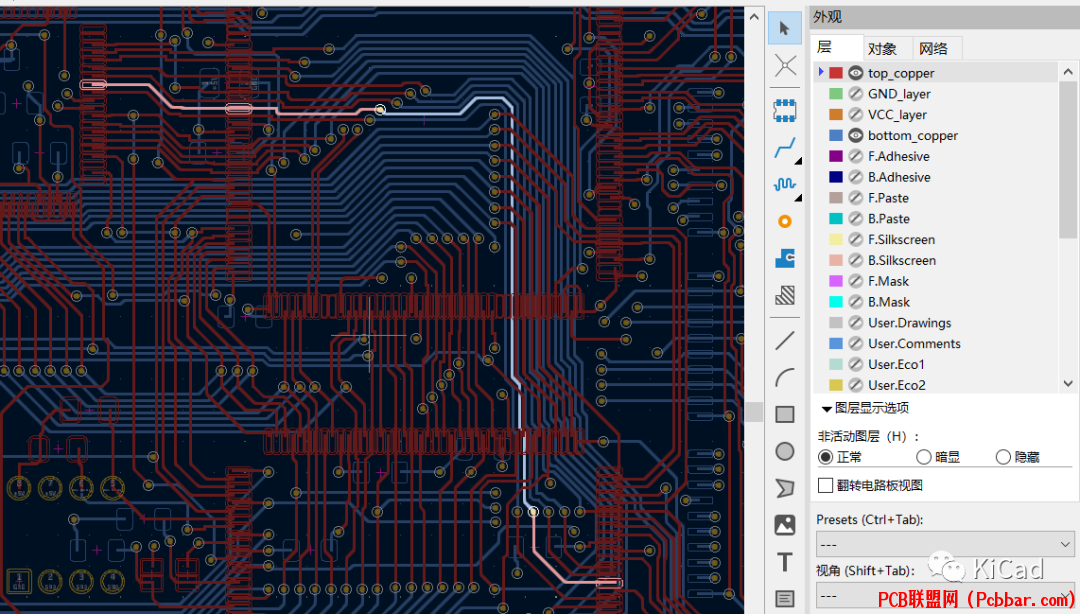

3 k  D& C0 q4 P; }为了实现更清晰的效果，可以结合外观管理器，关闭不需要的层，只显示关注的信号层：


; r' N3 R# ^8 K+ K0 {7 f可以按 “ESC” 键取消高亮的效果。
这一方法的缺点是：只能高亮单一的网络，对于多个网络（比如总线、差分对）的情况无能为力。
高亮多个网络
使用 KiCad 的 “网络检查” 工具，可以轻松的同时高亮查看多个网络。
7 q& t3 f: g9 ~7 ^  o( r% f+ @点击 “检查 > 网络检查” 打开网络查看器：
6 A7 E. c) S7 B! n0 m" O

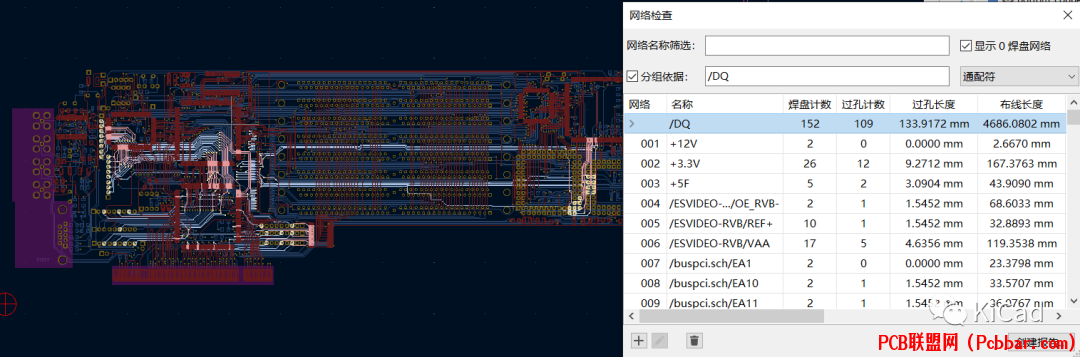

网络查看器会列出当前 PCB 中所有的网络，点击即可高亮选中的网络：
( r. m: J7 k+ q8 u

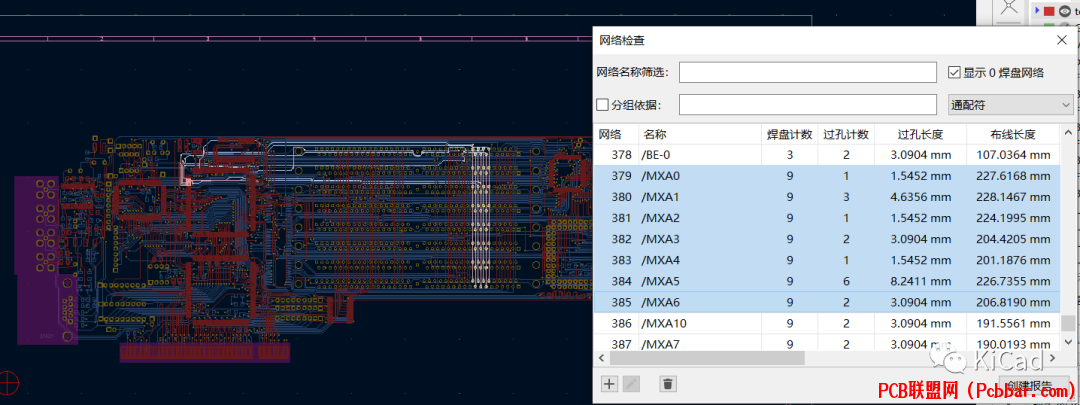

8 e0 N( p. h, ~+ n2 T  E: ^使用 Ctrl 或 Shift 键，可以进行多选并实现高亮：
; ^# l% @, [: e, E. S! M) Q! R

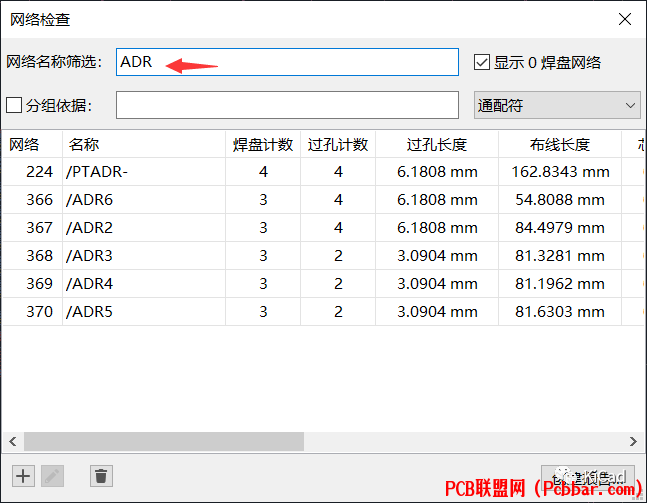

+ b. M* N' N  u8 ]$ i' _4 b" Y您可以使用网络名称筛选功能，快速定位到需要选中的网络：
' h6 A4 D* A! ~/ @4 Q4 r) e- o$ j
) d; M9 X% Z  y. s! S6 Q8 J


# ]3 a4 m2 V) b4 _, n9 I9 G; o- i4 v也可以用通配符或正则表达式的方式，对网络实现分组：


完成分组后，只要点击分组，就可以实现所有分组对象的高亮，非常方便：

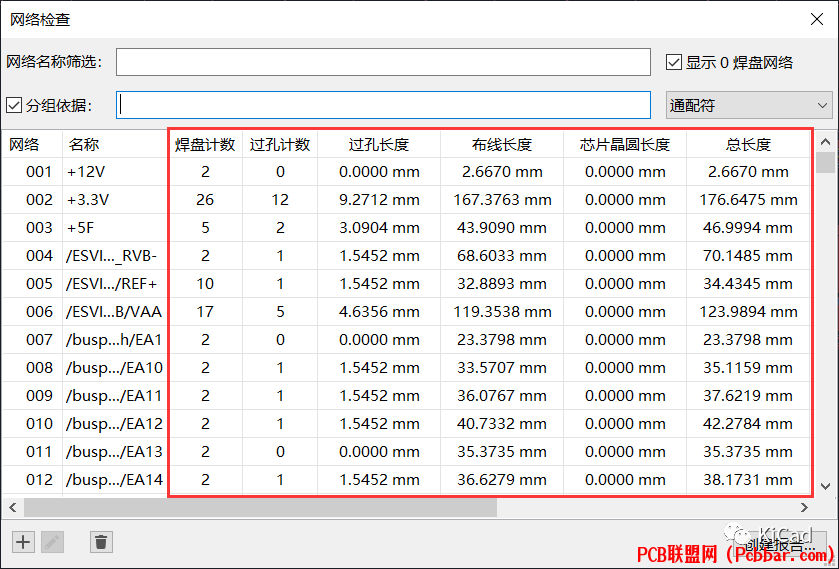

在网络查看器中，还可以查看每个网络的焊盘数、过孔数、过孔长度、布线长度、总长度等信息，对于需要线长调制的场景，也是非常方便的工具。
$ N+ E8 L. {& U# G: s# U


最后，网络查看器是非模态的对话框，因此可以和 PCB 编辑器互动使用。
外观管理器多选网络

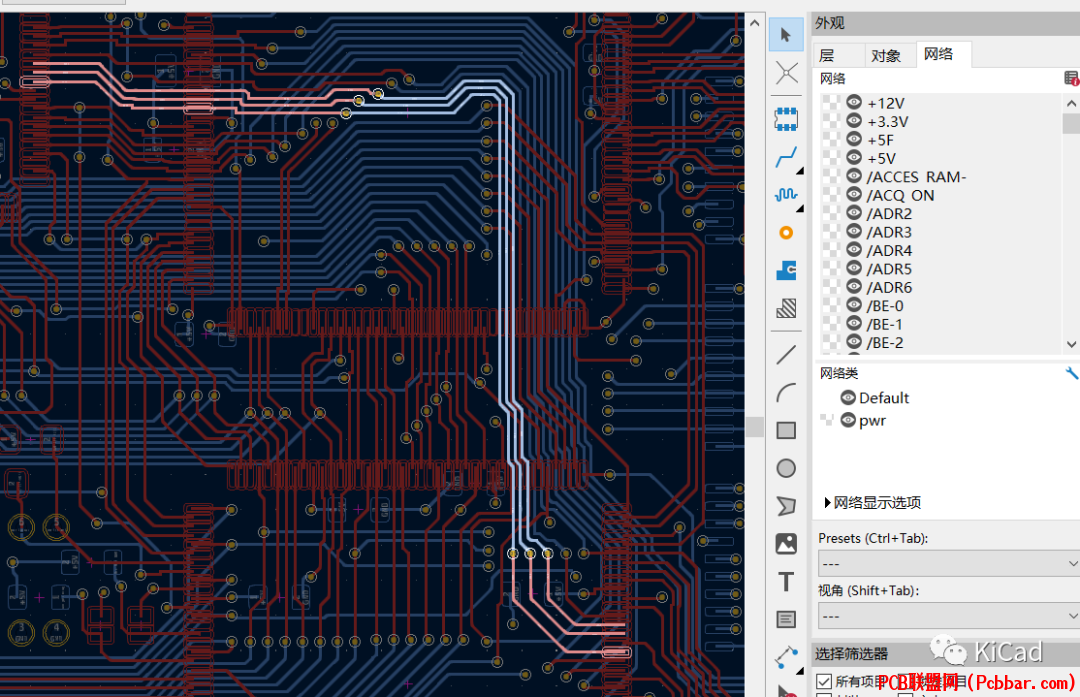

5 D, s4 t$ }( k# e' {3 O5 \我们也可以通过外观管理器的 “网络”页，右键网络并依次高亮或多选网络，进行查看：



设置网络的颜色
对于某些重要的网络，我们还可以在外观管理器的 “网络” 页面，为其设置一个特定的颜色。方法是在目的网络左侧双击并在颜色选择器中选择希望的颜色：


5 Y# ^/ \; n/ l) v: `  M  @


下图为分别为不同信号设置颜色的一个示例：
) A# D1 r1 w& |5 s) B


5 h0 V% _- I5 M) _8 y同样的，您也可以为您的网络类设置颜色，方法相同：


最后，您可以在 网络显示选项 中选择是否要对网络或飞线应用设定的网络颜色。


- W3 O+ p! }! B  C结束语
/ y& ?- |5 f* Z* u9 H本文介绍了三种不同高亮网络的方法，同时也介绍了如何使用外观管理器修改网络或飞线的颜色，以区分关键的网络的信号。
对于复杂的设计而言，合理的使用 “网络检查” 工具，配合外观管理器，可以让您的设计高效且美观。
