华为Mate 70系列手机自发布以来，凭借其卓越的性能和独特的设计，受到了广泛的关注。近日，百万粉丝的网红博主@杨长顺维修家 对华为Mate 70 RS进行了拆解，揭示了这款手机的内部构造和麒麟芯片的秘密。


6 p5 I  X. I% Q1 `$ I高亮钛玄武架构 在拆解过程中，博主首先遇到了前所未有的挑战——移除后壳。华为Mate 70 RS采用了业内独有的高亮钛玄武架构，主打坚固耐摔的特性。
其钛合金中框的硬度甚至超越了iPhone，为拆解增加了不小的难度。


1 S& t* w. d( g( v博主在拆解过程中，不得不施展出浑身解数，使用了多种工具，才勉强在后壳上敲开了一条细缝。即使如此，后壳依然保持极高的稳固性，连接紧密到可以稳定地夹在手上而不会掉落。
+ |/ X. q& r6 }$ z$ ^. J7 G最终，在抱着报废心态的情况下，通过硬掰才将后壳分离下来。
6 O0 P8 V# g+ t' `; n


拆开后可以看到，后壳四周的胶即便被破坏、滴上酒精，依然还保持了非常大的粘性，在日常使用中能够保证牢固和密封性。

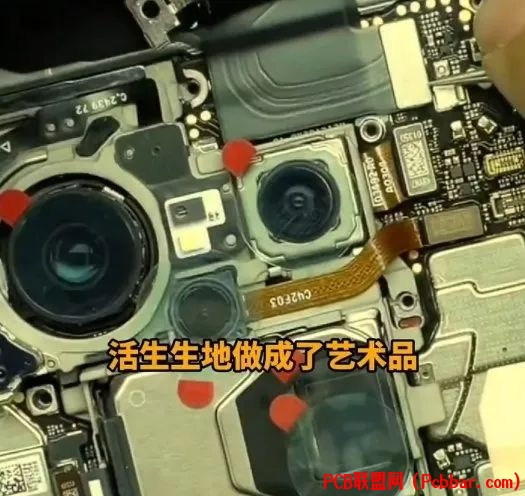

防震结构打开后壳，内部结构便展现在眼前。华为Mate 70 RS的主板元器件排列得井然有序，整体设计紧凑且一体化程度高，博主表示“仿佛是一件精心打造的艺术品”。
1 |: J6 Q( K, P1 V- p; c1 u

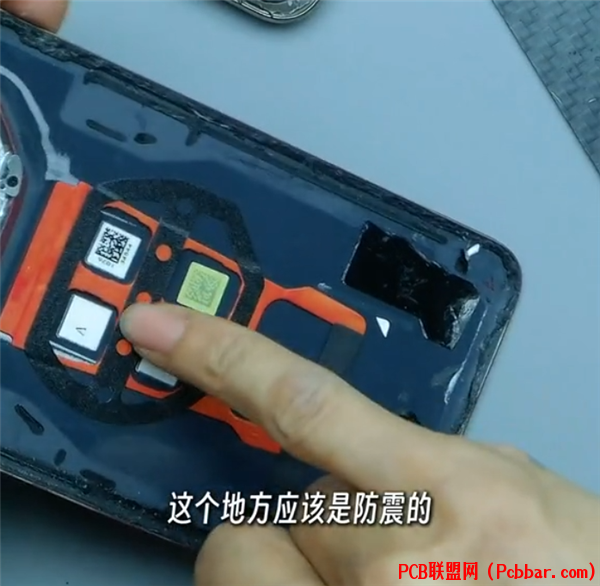

7 h" {) L9 u4 q, w华为Mate 70 RS的后壳中央位置配备了独家的防震结构，这层特殊设计的硅胶垫可以有效减少手机跌落时的损伤风险，其他手机上完全没见过类似设计。
* |  H$ b- d( C0 k


一体式中框的散热效果机身的中框采用了一体式设计，甚至连天线开槽都没有，这不仅可以最大程度地保证机身强度，也从侧面展示了华为在通信技术方面的强大实力。金属中框还巧妙地贯穿了整个主板区域，并与中框紧密相连，这种设计不仅可以保护手机内部的元器件免受损坏，还能有效提升手机的散热效果。

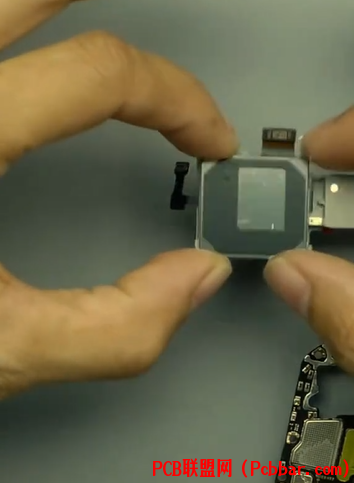

' c* z6 i; g1 E为了应对长时间运行大型应用或游戏时可能出现的过热问题，华为Mate 70 RS引入了先进的散热系统。大面积散热片配合热管设计，能够有效地将内部产生的热量传导出去，从而保证设备持续稳定工作。


: g7 G: j3 \  E, W3 ^. @; T. ]  y显示屏与摄像头系统华为Mate 70 RS搭载了一块6.9英寸超高清OLED全面屏，提供了出色的视觉体验，但重量却更轻了。

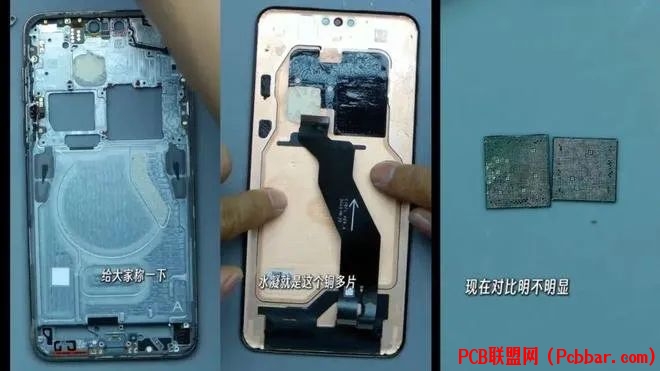

1 I. x& t- z7 ?. Y同时，屏幕背面的水凝散热片面积也更大，材料有明显升级，导热性能更强。这些设计都使得华为Mate 70 RS在性能和散热方面表现更为出色。
华为Mate 70 RS还采用了第二代昆仑玻璃，相比第一代昆仑玻璃的耐摔能力提升了两倍。整机的耐摔能力相比普通玻璃更是提升了20倍。
& B. k- y: V5 X& `Mate 70 RS在摄像头上也下了不少功夫，采用多摄像头组合方案支持高清拍照及视频录制，并具备多种拍摄模式以满足不同场景需求。
/ p) \% u0 k( o! k& @, I


$ E2 ?* {0 p2 h4 I( b2 ]麒麟9010与麒麟9020华为Mate 70系列中的Mate 70搭载了麒麟9010芯片，而Mate 70 Pro/Pro+/RS则首发了麒麟9020芯片。


* x9 R- s( }) K( E# x9 c麒麟9010芯片由华为Pura 70 Pro/Ultra首发搭载，采用22.3GHz+62.18GHz+41.55GHz CPU核心，GPU为Maleoon 910，频率750MHz。
4 t5 ?8 D1 x6 M5 \7 g) `; k麒麟9020的CPU核心为22.5GHz+62.15GHz+41.6GHz，GPU为Maleoon 920，频率840MHz，跑分比麒麟9010更高。
  C1 d7 Z' B/ ~6 N

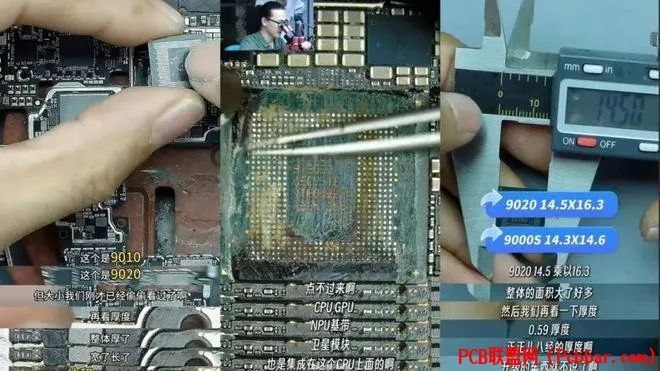

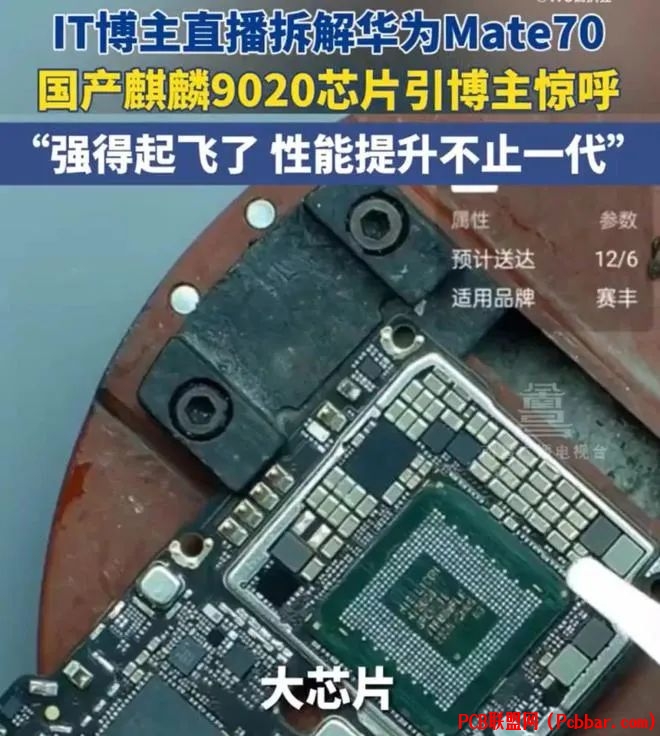

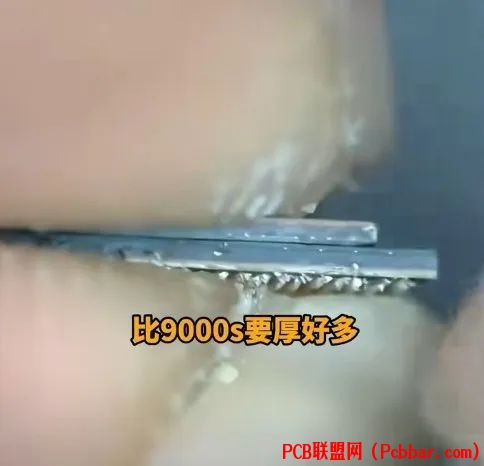

麒麟9020的亮点麒麟9020芯片面积相比上一代麒麟9000S显著增加，该芯片集成了CPU、GPU、NPU、基带、卫星模块等，宽度与厚度同步提升，性能提升可能超出一代的范畴。
3 v' C2 w: {/ G* K+ E. E3 C4 p


麒麟9020依然沿用上一代的8核心12线程设计（软件识别为12核心），主频分别为2*2.50 GHz、6*2.15 GHz和4*1.6GHz，GPU为Maleoon 920，频率达到840MHz。

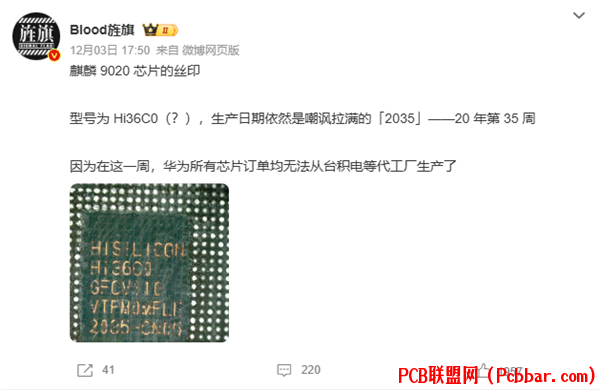

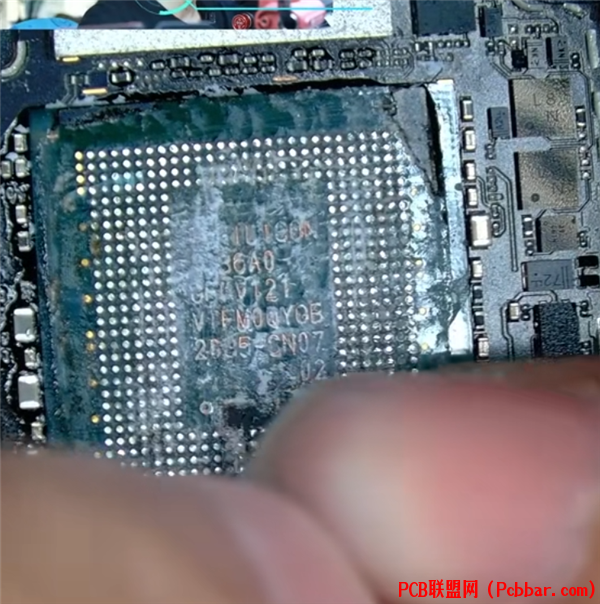

从博主的拆机来看，Mate 70上的麒麟9010芯片丝印也显示“2035”，与之前的麒麟9000S和麒麟9020一样。关于“2035”含义的普遍说法是：2020年第35周起，华为芯片订单均无法从台积电等代工厂生产。
" q# B& k+ N6 m; O& K


0 a$ E" ?5 x3 _1 X9 }在测试主板通电的过程中，博主发现通电流数值居然比以往的华为机型更高，“这让我对麒麟9020的架构有了新的认识。经过我的估算，9020在面积上比9000s大了11.7%，这种新的架构优化了性能和运行速度。结合主板的通电效率，架构升级将带来IPC的巨大提升，能效自然也有了大幅提升！”


; M7 R, \1 W" c0 _- g4 q1 Z! j# V跑分测试显示，麒麟9020单核性能介于骁龙888+与骁龙7+ Gen2之间，跑分成绩约为1600分左右；多核性能接近天玑9200，达到约5100分。在安兔兔综合评分方面，综合表现超越麒麟9010的96万分，达到125万分，性能提升约30%。
& e! n; T# D; l2 h- A3 y
