3V升压9V，3V升压12V，可调限流，高效率PL7512

深圳百盛电子

PL7512A 是一颗电流控制模式升压转化器，脉波宽度调变(PWM)， 內置 15m/10A/14V MOSFET， 能做大功高转换效率， 周边元件少节省空间， 适合用在动装置，宽工作电压 2.7V~12V， 单节与双节锂电池都能使用， 精准反馈电压 1.2V(±2%)， 过电流保护通过外部电阻调整， 电流控制模式让暂态响应与系统稳定性佳， 轻载进入电模式(Skip Mode)， 达到轻载高效，封装为 SOP-8L(EP)。

PL7512A 是一颗电流控制模式升压转化器，脉波宽度调变(PWM)， 內置 15m/10A/14V MOSFET， 能做大功高转换效率， 周边元件少节省空间， 适合用在动装置，宽工作电压 2.7V~12V， 单节与双节锂电池都能使用， 精准反馈电压 1.2V(±2%)， 过电流保护通过外部电阻调整， 电流控制模式让暂态响应与系统稳定性佳， 轻载进入电模式(Skip Mode)， 达到轻载高效，封装为 SOP-8L(EP)。

特性
工作电压范围 2.7V~12V
可调输出电压最高 13V
固定工作频率 400kHz
VFB 反馈电压1.2V(±2%)
內置 15m,10A,14V MOSFET
关机耗电流最大1μA
过温保护 150
內置软启动
可调过电流保护 2A~10A
封装 SOP-8L(EP)

应用范围
快充移动电源
蓝牙音箱
手持式产品
充电器
电子烟 PL7512A 是一颗电流控制模式升压转化器，脉波宽度调变(PWM)， 內置 15m/10A/14V MOSFET， 能做大功高转换效率， 周边元件少节省空间， 适合用在动装置，宽工作电压 2.7V~12V， 单节与双节锂电池都能使用， 精准反馈电压 1.2V(±2%)， 过电流保护通过外部电阻调整， 电流控制模式让暂态响应与系统稳定性佳， 轻载进入电模式(Skip Mode)， 达到轻载高效，封装为 SOP-8L(EP)。

特性
工作电压范围 2.7V~12V
可调输出电压最高 13V
固定工作频率 400kHz
VFB 反馈电压1.2V(±2%)
內置 15m,10A,14V MOSFET
关机耗电流最大1μA
过温保护 150
內置软启动
可调过电流保护 2A~10A
封装 SOP-8L(EP)

应用范围
快充移动电源
蓝牙音箱
手持式产品
充电器
电子烟

特性
工作电压范围 2.7V~12V
可调输出电压最高 13V
固定工作频率 400kHz
VFB 反馈电压1.2V(±2%)
內置 15m,10A,14V MOSFET
关机耗电流最大1μA
过温保护 150
內置软启动
可调过电流保护 2A~10A
封装 SOP-8L(EP)

应用范围
快充移动电源
蓝牙音箱
手持式产品
充电器

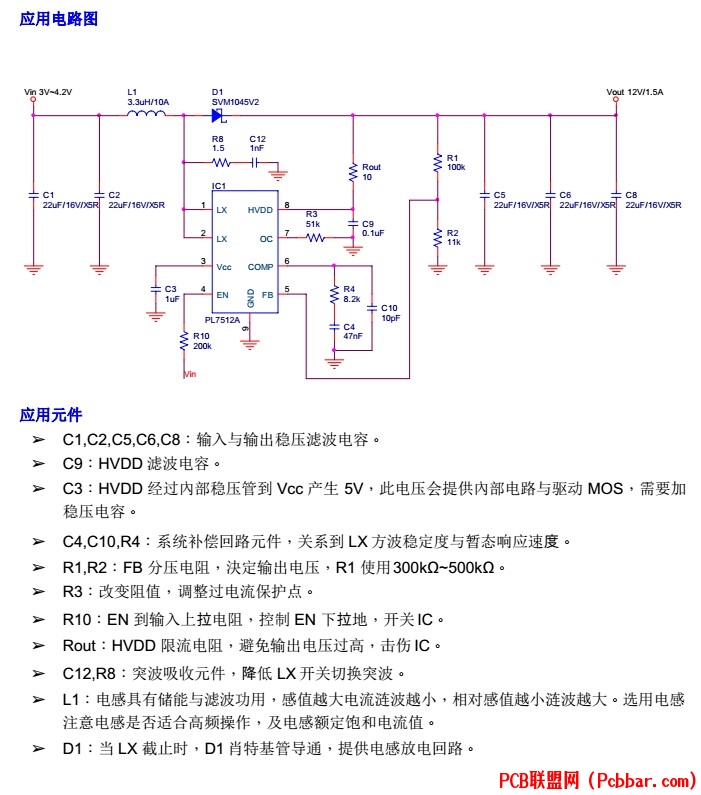

电子烟                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                     功能说明

软起动
IC 內置软起动功能，开机用软启动限制 PWM 占空比，让占空比慢慢打开，避免瞬间输入涌浪电流过大。

EN 开关控制
EN 小于 0.6V 将 IC 关闭，关机 HVDD 最大耗电流 1ìA，EN 大于 1.1V 启动 IC；输入电压大于 5V，在输入与 EN 之间接 200k。

过电流保护(OCP)
检测通过 LX 与 GND 之间 MOS 电流，也就是电感峰值电，触发过电流会将占空比缩小，限制电感电流，输出电压也会低；当占空比 50%以上触发 OCP，为了让 PWM 稳定方波，IC內部做斜补偿，占空比越大 OCP 会低，透过外部电阻 R3 调整 OCP，R3 选用参考以下图表，电阻值 150k~51k，OCP 2A~10A，OC Pin 能空接。
