Chiplet技术在半导体行业中推动了革新,解决了传统单片芯片设计面临的挑战[1]。本文将指导您使用MEMS Studio软件的Chiplet Designer 模块进行热仿真案例研究[2]。) W# N2 R7 R$ R4 X9 {* _) e

, c0 |+ R. c6 y6 I8 K* v什么是Chiplet?
$ g2 v0 E) W  M! pChiplet是构成更大系统的小型功能模块。与制造大型单片芯片不同,Chiplet技术将功能划分为多个小型芯片(Chiplet),这些Chiplet可以独立生产,通常使用不同的工艺节点,然后在封装过程中集成形成完整系统。
- K0 S2 ^8 b9 n% H0 _
. u2 k  W- N$ p$ Z9 N% M7 m, E% ]2 [Chiplet的优势
  • 降低成本:通过允许不同组件使用最佳工艺节点制造,Chiplet可以显著降低制造和设计成本。
  • 提高集成度:Chiplet实现了更高水平的系统集成,允许更复杂和强大的设计。
  • 改善热效率:Chiplet的模块化特性可以带来更好的热分布和管理。, |9 W( Q4 {9 e2 n1 F2 q) n
    [/ol]
    5 J  _# S* [+ b* M6 d/ D4 a热管理挑战, @7 a$ M4 R; ]  U- t
    随着Chiplet集成密度的增加,热管理变得越来越重要。多个Chiplet产生的热量可能导致系统过热,影响性能和可靠性。因此,热仿真成为基于Chiplet系统设计中的重要步骤。2 C; ~/ N; v$ x/ d
    1 `' w/ F" V, ^
    2.5D Chiplet集成
    0 |4 ^! l5 X9 B集成Chiplet的一种流行方法是2.5D集成方法。在这种配置中,Chiplet并排放置在中介层上,并使用微凸点连接。这种设计有助于减少热量积累并提高互连效率。  \! P6 P9 K  d" c0 M


    4 }# q: c, R0 d" y

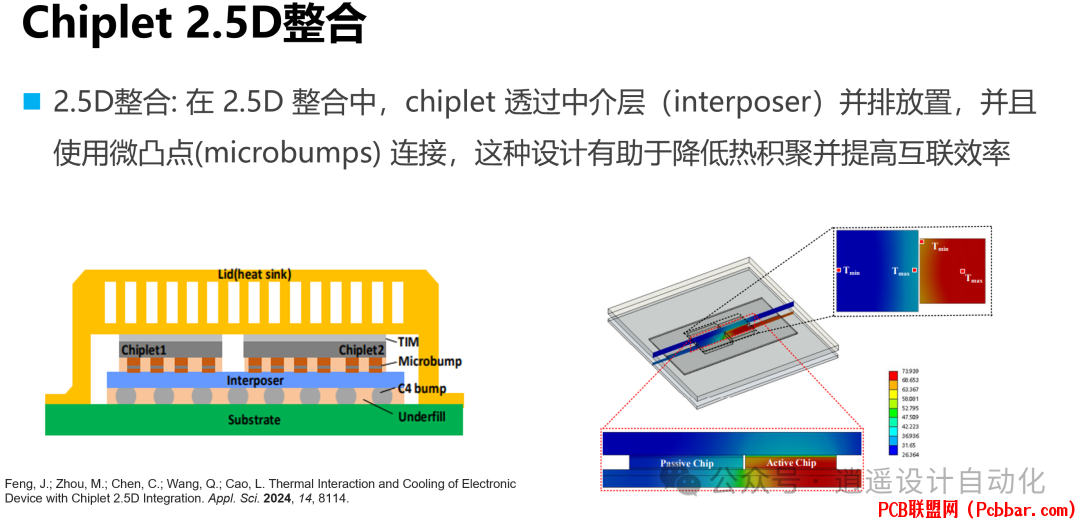

    图1:2.5D Chiplet集成*
    7 l5 v$ v3 c$ C% o1 N: }0 I: _+ o  P+ D% A- l/ M
    Chiplet热仿真案例研究
    6 q! a, `6 R% `3 T9 G现在,让我们深入研究使用MEMS Studio的Chiplet设计器模块进行Chiplet热仿真的实际案例。
    9 f6 T0 [; @  h3 l- y/ N$ P0 s2 Y1 z" p
    仿真设置. U7 _2 I; p/ b# N' E2 t) [9 @
    1.网格配置9 g/ g$ k' _' x, F3 O7 w
  • 网格类型:三角形
  • 自定义网格:缩放因子= 55
    / t) z1 C/ l- B7 z! K& V
    ) G. ^- r9 e, |) |) b
    2.几何结构
    ' A9 f6 `# y7 ^

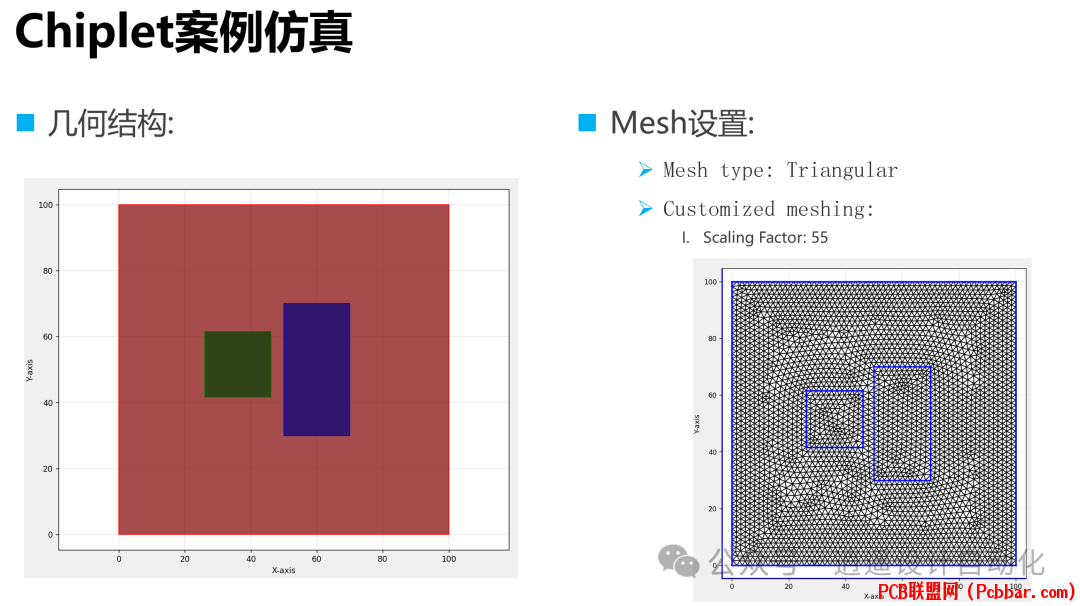

    " T9 I& D6 P+ b$ g图2:Chiplet仿真的几何结构2 H3 S# Z( B" O' V! C( P  z

    . N3 l2 N  b$ |3.制造过程配置
    2 |' a2 z+ [( Q! D5 G% ^3 w. v仿真涉及三个沉积层,每层具有特定配置:
    - _. i  V- y; C& p; T3 A



    4 l* [6 ~( B% z3 }6 e9 h5 g$ H  p- b图3:制造过程配置
    % ]- v+ {  e$ P/ I: [8 F0 C: q& Z+ v
    4.物理场设置* a3 L: J. ], h$ o
    物理场设置定义了每个沉积层的热特性和条件:
    . e0 I; h7 C( b7 E- Z3 w



    # x6 `) R9 L7 L; M! ]9 Q- S* U# h7 j图4:物理场设置' R: f9 n" W5 x

    ' J# ^0 v2 l" H5 T+ j仿真结果
    8 e) R* H0 n6 O! s6 U配置仿真参数后,我们可以使用MEMS Studio的Chiplet设计器模块运行热仿真。结果为Chiplet结构的热分布提供了有价值的见解。$ ?- ?: J- |& }


    ( b1 ?+ z- v" J, O2 a5 G. ~

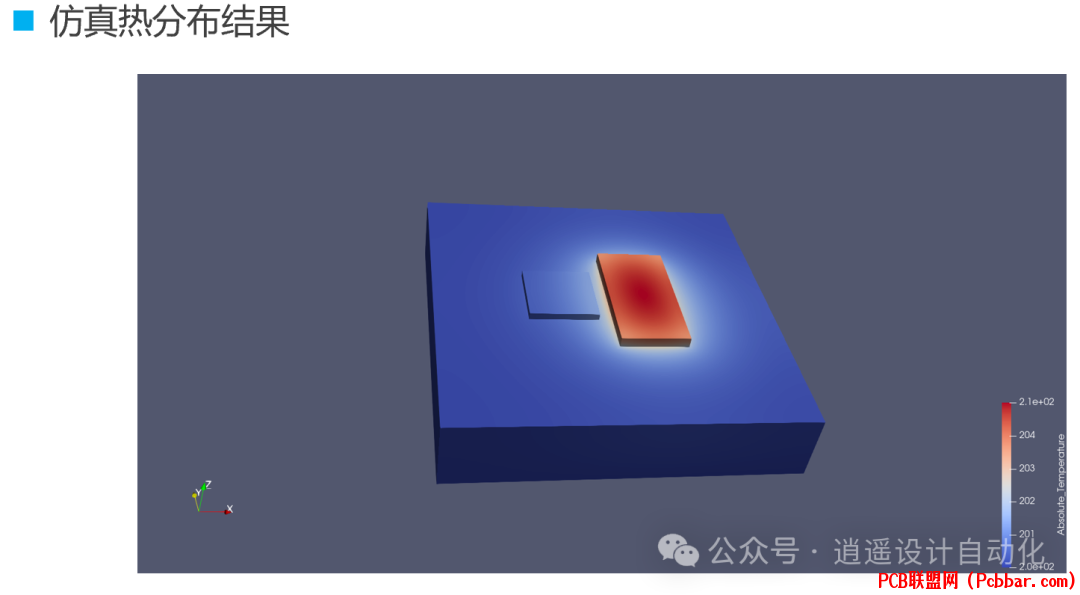

    图5:热分布结果
    3 z- o! v" R( E; C! L% ]9 a3 Z7 h: z) w  f; F/ y, a, @2 c
    热分布可视化使我们能够识别Chiplet设计中的热点和需要关注的区域。这些信息对优化热管理策略和确保基于Chiplet系统的可靠性非常重要。
    1 T3 W" K/ @$ a+ p: g
    . c% Q/ W3 v- Q* u3 f分析和解释
  • 温度梯度:观察Chiplet结构的温度梯度。温度较高的区域可能需要额外的冷却解决方案或设计修改。
  • 热点识别:识别温度显著高于周围区域的热点。这些热点可能导致性能问题或缩短组件寿命。
  • 热界面:分析不同层之间的热界面。确保热量从主动层有效散发到散热器或冷却解决方案。
  • 边缘效应:注意Chiplet边缘的热行为。边缘效应有时会导致意外的热模式,可能需要在设计中特别考虑。
  • 热均匀性:评估Chiplet结构的整体热均匀性。更均匀的温度分布通常表示更好的热管理。
    7 i5 M) A# z  B: O- j5 W7 y4 r  O/ W[/ol]
    $ f1 k% C. d9 {" y( i

    ' n. ]; ^8 u" M' O优化策略. u3 @3 v) q8 J4 ~( H; m. M( [: \
    根据仿真结果,考虑以下优化策略:% ]9 N1 a3 j2 ], |3 W/ E& f: y
  • 材料选择:在需要的地方尝试不同材料,以改善热导率。
  • 几何修改:调整某些组件的几何形状,以增强散热或减少热点。
  • 冷却解决方案:在热密度高的区域实施额外的冷却解决方案,如微流体通道或集成散热器。
  • 功率分配:优化Chiplet的功率分配,以实现更均衡的热分布。
  • 热通道:在关键区域引入热通道,以改善层间垂直热传递。+ b4 E, u* q1 D) {& G6 ]1 B- E( _8 x

    7 B7 O3 y5 p* {- G3 e

    ( K9 \" o! Y' o3 K, A6 H: `! |/ {) W结论, n' v: D+ o0 h/ D* ]3 L% j' \
    热仿真是基于Chiplet系统设计和优化的关键步骤。通过利用MEMS Studio的Chiplet Designer模块等工具,工程师可以在进行物理原型制作之前,深入了解设计的热行为。  K- U! P6 w5 q# p5 B

    , J& N* ^" P6 M9 c" z  L3 ?+ E6 M本文展示的案例研究演示了为Chiplet结构设置和分析热仿真的过程。通过仔细配置网格、几何结构、制造过程和物理场设置,我们可以获得准确且有意义的结果,指导设计优化过程。; ~+ e8 i: s" G+ I+ t

    ) u( F" j# n" r" n0 n! N) j随着Chiplet技术的不断发展,热管理仍将是主要挑战。先进的仿真工具和方法在确保下一代半导体系统的性能、可靠性和效率方面将发挥越来越重要的作用。$ S" E' j( T: V& w4 u

    ) e. \9 D0 g; t3 D# y9 u% g热仿真是一个迭代过程。使用结果来指导设计变更,然后重新运行仿真以验证改进。通过每次迭代,您将更接近满足性能和热管理要求的优化Chiplet设计。本篇文章搭配的生动教学视频,请参考B站[2]。
