引言
人工智能（AI）领域正在快速发展，需要越来越强大的硬件来支持复杂的模型和计算。英特尔的 Gaudi 3 AI 加速器代表了 AI 硬件技术的重大进步，旨在满足现代 AI 工作负载的挑战，特别是在生成式 AI 领域[1]。本文将探讨 Gaudi 3 AI 加速器的架构、主要特性和性能能力，为读者科普介绍这一先进 AI 硬件，帮助把握 AI 技术发展的最新动向。


图1展示了英特尔 Gaudi 产品系列的演进，突出显示了从 Gaudi 到 Gaudi 3 在性能和规格方面的显著提升。
& r  @* v5 e: P7 u& k
+ j% o# V) O+ Z; o. t% J) p  dGaudi 架构的演进
/ H, B$ j% T5 f- P2 nGaudi 3 AI 加速器是英特尔 Gaudi 产品线的最新迭代，继承了 Gaudi 和 Gaudi 2 的优势。每一代产品在关键性能指标上都有实质性提升：

热设计功耗（TDP）：从 Gaudi 的 400W 增加到 Gaudi 3 的 900W（风冷）或 1200W（液冷）。

峰值计算能力（BF16）：从 Gaudi 的 60 TFLOPs 大幅提升到 Gaudi 3 的 1835 TFLOPs。

HBM 容量：从 Gaudi 的 32 GB 扩展到 Gaudi 3 的 128 GB。

峰值 HBM 带宽：从 900 GB/s 提高到 3.67 TB/s。

嵌入式网卡带宽：从 2 Tb/s 增加到 9.6 Tb/s。
[/ol]
这些改进展示了 AI 加速器技术的快速进步，每一代产品都提供显著更高的性能能力。

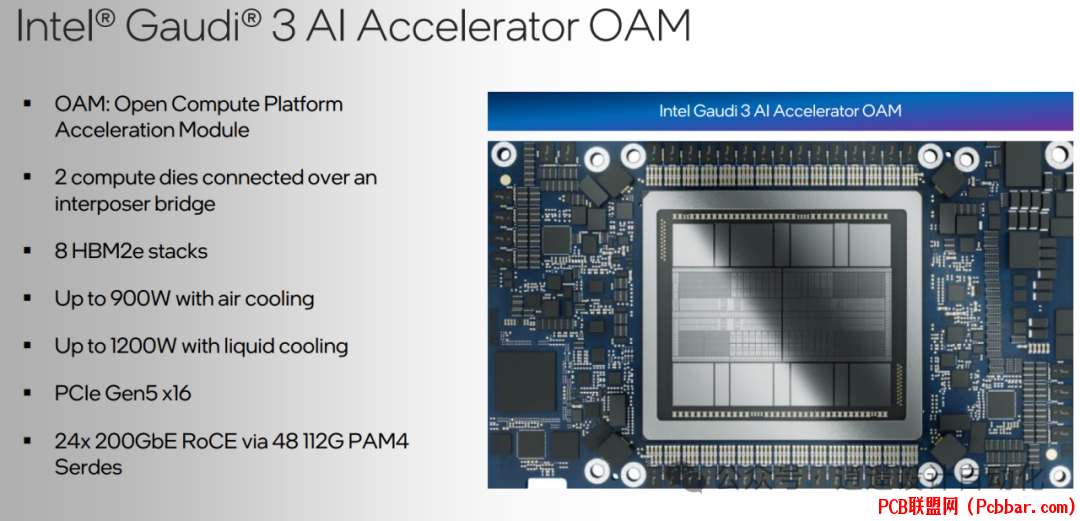

3 }( d2 w4 g7 [+ G! l6 b3 S图2展示了英特尔 Gaudi 3 AI 加速器 OAM（开放计算平台加速模块），突出显示了其物理设计和主要组件。
: d, L' b- n: c; r, e) c
Gaudi 3 硬件架构
3 A% o5 G) P6 u! d3 {& ?! W3 VGaudi 3 AI 加速器采用 5nm 工艺技术，具有针对 AI 工作负载优化的复杂设计：

计算芯片：通过插入桥连接的两个计算芯片。

内存：8 个 HBM2e（高带宽内存）堆栈，提供 128 GB 容量。

散热选项：支持风冷（最高 900W）或液冷（最高 1200W）。

连接性：PCIe Gen5 x16 接口和 24x 200GbE RoCE（通过 48 个 112G PAM4 Serdes）实现高速网络连接。
7 n! y, i% C$ e2 Z9 h( M& T/ }[/ol]
6 r* D. \# i9 I2 k

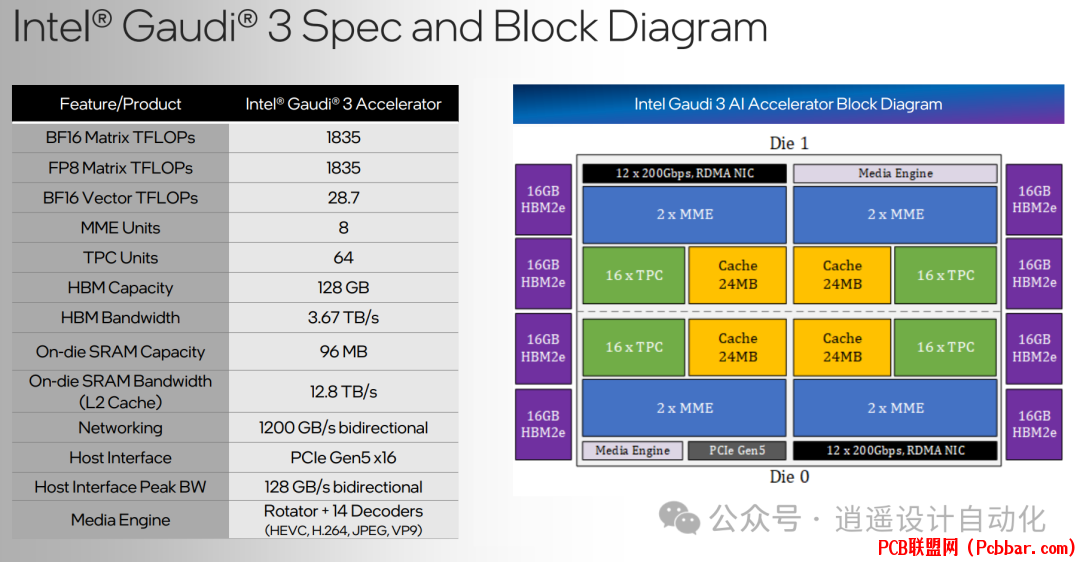

图3呈现了英特尔 Gaudi 3 AI 加速器的框图，展示了各种组件及其互连。

主要组件和特性
1. 矩阵乘法引擎（MME）：

8 个 MME 单元，用于高效矩阵运算。

在 BF16 和 FP8 精度下均可提供 1835 TFLOPs 性能。

2. 张量处理核心（TPC）：

64 个 TPC 单元，用于多样化的计算操作。

提供 28.7 TFLOPs 的 BF16 向量性能。
* ~; Y& @* c& t! w8 ]; i; q
3. 内存子系统：
! z9 f4 N) \4 G' n% {6 v

128 GB HBM 容量，带宽为 3.67 TB/s。

96 MB 片上 SRAM，带宽为 12.8 TB/s（L2 缓存）。
1 T9 g) X1 w/ A% W3 z5 ~+ b
- C2 e* s8 t, u+ v  C5 y  t4. 网络能力：
+ a* u4 A- f0 M: a1 ^/ S9 V, t

1200 GB/s 双向网络带宽。

PCIe Gen5 x16 主机接口，峰值带宽为 128 GB/s 双向。
( }- J. t  w3 s6 V% M1 Z
" z! S0 Z( O1 g5. 媒体引擎：

包括一个旋转器和 14 个解码器，支持多种格式（HEVC、H.264、JPEG、VP9）。
/ v7 b: [2 Q: M" H7 p% T9 i9 n8 `


图4提供了英特尔 Gaudi 3 AI 加速器架构的深入视图，详细说明了其核心组件的排列。

架构深度解析
8 z! U, l( o+ r) L6 b6 xGaudi 3 架构针对 AI 工作负载的最佳性能进行了设计：
1. 内存管理：
: `# ^( w+ ~8 S" C9 S: `- u* j' G

由 MMU 进行 HBM 的统一内存映射。

L2 和 L3 数据缓存分布在深度学习核心（DCORE）中。
, S' D5 c/ {6 L5 f6 y& Y
0 @  g# W$ ^& a6 t' N2. 计算集群：

4 个 DCORE，每个包含 2 个 MME、16 个 TPC 和 24MB 缓存。
9 L% O5 B4 S. p" a' g
  @- Q* z- ^1 L3. 专用加速器：
/ I1 y% A" c# A* `" a

用于解码和旋转任务的媒体加速器。

具有 24 个 RDMA NIC 200GbE 端口的网络子系统。
! e6 M: w& q8 r/ o+ U
4. 控制系统：

独立的控制块和 NOC 结构，实现高效管理。


% {9 }/ j, e2 F图5展示了矩阵乘法引擎（MME）的框图，这是 Gaudi 3 AI 加速器架构中的关键组件。

矩阵乘法引擎（MME）
MME 是 AI 工作负载的核心组件：
, X/ T1 T  a; K( t# s2 w: k1. 结构：256x256 MAC 结构，具有 FP32 累加器。
; y5 b- t: o8 G$ V3 f& h
' p# x1 w4 U5 ?! Y2. 性能：BF16 和 FP8 运算可达到每周期 64k MAC。
0 |7 m% m) H' `( m/ U
6 a3 F9 b4 G6 t' j" ^" q3. 特性：
. Y5 V  e- `7 M1 l* r  J

内部流水线，实现计算吞吐量最大化。

集成转置引擎，实现零开销输入转置。

累积结果的灵活精度转换。

用于输入重用的内部缓冲区，替代 L1 缓存。

集成地址生成单元（AGU），实现高效数据处理。


- q! S7 l7 l# X& ~4 R

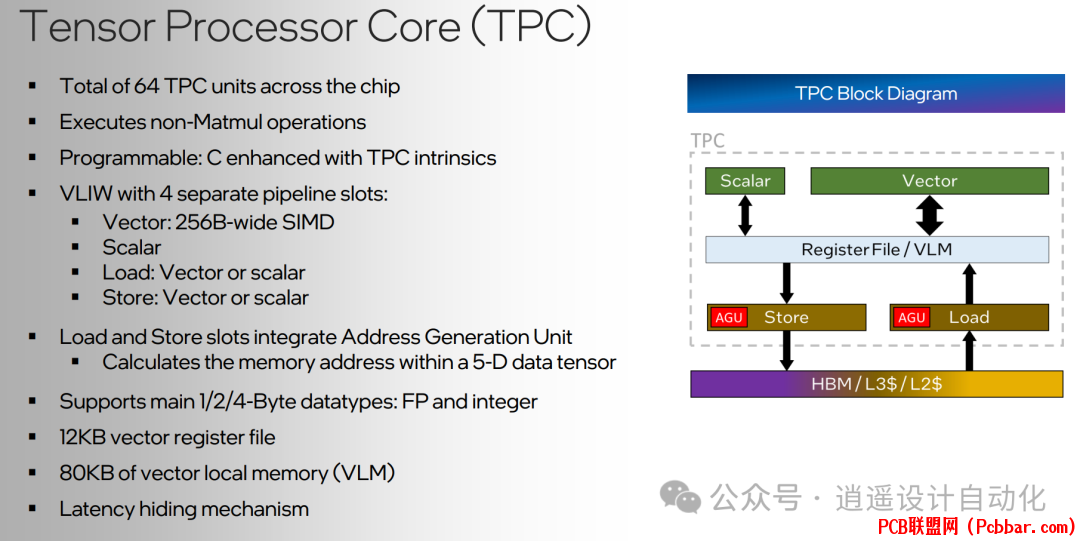

图6显示了张量处理核心（TPC）的框图，这是 Gaudi 3 架构中另一个关键元素。

张量处理核心（TPC）
8 n" M4 Z8 {# H/ t$ H. lTPC 通过处理非矩阵乘法运算来补充 MME：
1. 可编程性：使用增强的 C 语言，包含 TPC 内部函数。

2. 结构：具有 4 个独立流水线槽的 VLIW（向量、标量、加载、存储）。
2 P' G2 ~3 J2 `9 w- S
% ?6 O# U% Q% b+ H- m+ P3. 特性：

256B 宽 SIMD，用于向量运算。

集成 AGU，用于内存地址计算。

支持主要的 1/2/4 字节数据类型（浮点和整数）。

12KB 向量寄存器文件和 80KB 向量本地内存。
+ t) N( k5 R) A- N; E: W
软件生态系统
2 O  |" O6 H/ U; s2 y英特尔提供全面的软件套件，以有效利用 Gaudi 3 硬件：
1. 框架集成：支持主要 AI 框架，包括 FP16/BF16 → FP8 量化。
: r* |% k$ s0 ~& N; C  c
2. 专有层：

图编译器，用于引擎依赖和调度。

MME 的矩阵运算配置。

用于非矩阵运算的 TPC 内核。

Habana 集体通信库（HCCL）。

6 v; B! I4 r) |& {2 u
/ L  ~! T" C. M3. TPC 内核源：

包括 Habana 的优化库、自定义用户内核和基于 MLIR 的融合内核。


4 c2 C' E# m1 ]# D. A2 v$ }图7展示了英特尔 Gaudi 软件套件的分层视图，说明了不同组件如何相互作用以支持 AI 工作负载。
$ s5 y: s3 l9 G5 g0 b. z9 A
; |& m3 Q4 @' S* q6 H性能和可扩展性
Gaudi 3 AI 加速器在生成式 AI 推理基准测试中表现出色：
! c- M- a5 J4 P. m; a1. 模型支持：可与所有主要的 LLM 和生成式 AI 模型配合使用。

& @+ s9 m$ P2 u# `2. 性能提升：与 Gaudi 2 相比，性能提升最高可达 2.8 倍。

  g& D$ i, z0 q3. 可扩展性：设计用于各种规模的 AI 加速，从单卡到完整集群。

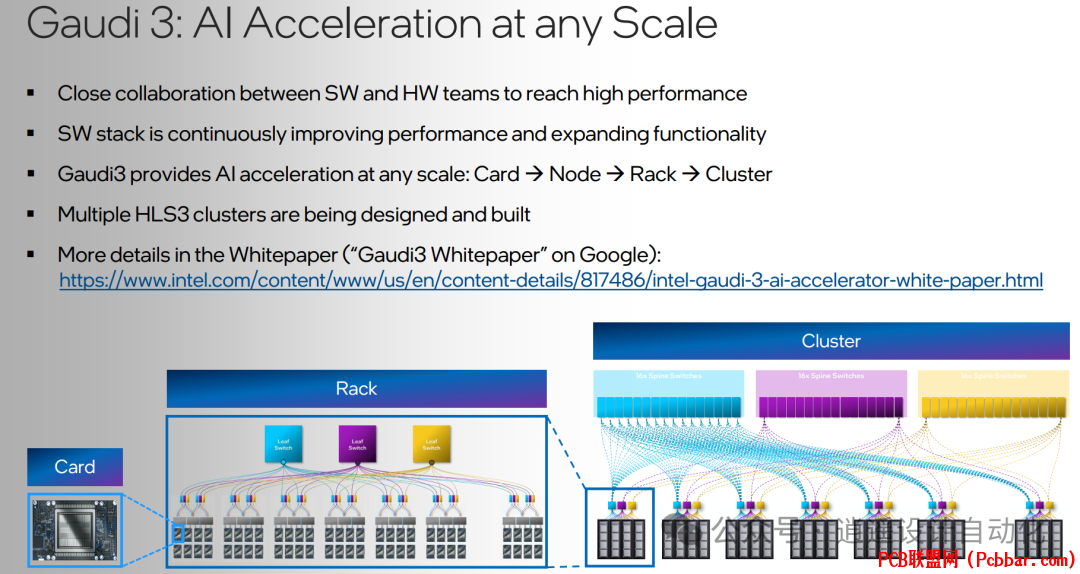

图8展示了 Gaudi 3 的可扩展性，显示了从单卡到完整机架和集群配置的部署方式。
7 E1 b0 U' P8 M. e" `. q$ q
. q7 f0 h9 p+ T  E3 f' ~# d结论
( a7 s9 M  {5 Q- i6 {: ~英特尔 Gaudi 3 AI 加速器代表了 AI 硬件技术的进步。其创新架构结合了强大的矩阵乘法引擎和多功能张量处理核心，加上高带宽内存和网络能力，使其成为处理复杂 AI 工作负载的强大工具。随着 AI 计算需求持续增长，特别是在生成式 AI 和大型语言模型等领域，Gaudi 3 在性能、可扩展性和软件生态系统支持方面的平衡使其成为希望推动 AI 研究和应用发展的组织的有力选择。
) D. R  V( T* p4 z  u( u
+ M- T' M& P2 p- }! N. }+ f
参考文献
[1] R. Kaplan, "Intel Gaudi 3 AI Accelerator: Architected for Gen AI Training and Inference," Intel Corporation, Aug. 2024.
