引言
( S$ {; b/ Y  D$ E+ y0 D, C随着人工智能(AI)技术的不断进步,AI系统对高速、高效数据传输的需求呈指数级增长。本文探讨了为满足AI应用新兴连接需求而设计的光学组件的最新发展。引用文献来自LightCounting在7月30日举办的Special Requirements for Optical Connectivity in AI Clusters Webinar,特此感谢!
1 P- I4 ~+ N) B  c4 k3 Q/ k
8 X4 k2 M8 S/ S- i" ]+ `光学组件的演进
. C& C, v. [+ N/ q. i- S过去几十年间,光学组件经历了显著的进步。从1998年的1G VCSEL(垂直腔面发射激光器)技术,到如今尖端的200G VCSEL和EML(电吸收调制激光器)解决方案,行业在数据传输速度和效率方面持续提升。! _$ k( o- f6 t) O7 O



* K. M8 [/ [3 @1 \7 t! `图1:从1998年到2025年光学组件的演进,突出显示了从1G VCSEL到200G VCSEL和EML技术的进程。
* C* v: }* m) [: e  X% u# d: ^3 d+ k# U+ j' o4 z" H: A2 V2 L$ K( y  u/ C
这一演进的关键里程碑包括:/ S4 E; {( {( i) s% s0 h5 y" a1 A7 {
  • 1998年:1G VCSEL
  • 2004年:2.5G EML和DML(直接调制激光器)
  • 2013年:10G VCSEL、EML和DML
  • 2019年:25G VCSEL和50G EML/DML
  • 2023年:50G VCSEL和100G EML
  • 2025年(预计):100G VCSEL、200G VCSEL和200G EML
    $ _2 i% s# r4 o/ ?7 u, R7 f

    8 M& `' P, L1 I% u- e2 T+ e; R这一进程展示了行业致力于满足现代计算和AI系统不断增长的带宽需求。
    1 Y: M; K8 k! j9 c+ a# O2 ~
    % ]$ }/ J7 ~! F, i8 x1 L6 y- n# J多模光纤技术进展:200G VCSEL技术
    2 W1 @/ L* w+ s4 ~, ~光学组件技术最有希望的发展之一是200G VCSEL的进步。这项技术代表了多模光纤传输能力的显著飞跃。
    # B+ Q0 e" a$ b" c


    . d4 S$ W( I* \: c
    图2:从850 nm VCSEL收集的200Gb/s PAM4眼图,以及在EVB(评估板)中测试的可插拔模块中的200G VCSEL工程样品。
    0 u) i* q' }6 H1 O9 [) _7 H2 G1 }  H/ W6 N; e" _+ H4 U- g8 \! O: p9 [
    200G VCSEL技术具有以下优势:
  • 每3-4年调制速率翻倍
  • 与现有多模光纤基础设施兼容
  • 与单模解决方案相比功耗更低
  • 适用于数据中心短距离应用的成本效益高0 j; n- J$ _3 q0 G$ y
    [/ol]
    % O+ L7 X0 F( |3 Q200G VCSEL技术的发展与IEEE标准的进程一致,数据速率从1998年的1 Gb/s(802.3z)稳步增加到目前的100 Gb/s PAM4(802.3db,2022年)。业界现正致力于标准化200 Gb/s PAM4技术,以满足未来的连接需求。
    . S& B9 i1 @2 u6 {+ ~3 w+ p% `
    ( T% l; p" q3 K6 S光电共封装系统
    / F. ~) p/ E6 A# e9 R光电共封装代表了将光学组件直接与交换机ASIC(专用集成电路)集成的革命性方法。这种集成旨在降低功耗、提高带宽密度并改善整体系统性能。  @- |3 E7 s: c8 e
    0 H% e1 G+ z% }) u0 b0 i2 S
    第一代光电共封装:TH4-Humboldt$ R6 L3 b" [& N+ v2 [" w


    3 I) U/ I/ K# x8 {5 t) H, ]* u
    图3:第一代光电共封装系统TH4-Humboldt其关键特性和组件。" J' N1 d; Y- l7 _
    , _9 `8 o6 ^2 _
    TH4-Humboldt的特点包括:  H6 k* ]# I9 |1 j# n( s
  • 25.6T以太网交换能力
  • 一半光电共封装,一半电气连接
  • 四个3.2T光学引擎(32x100Gbps DR连接)
  • 光学引擎采用光电子集成芯片与SiGe EIC(电子集成电路)键合
  • 每个光学引擎约250个光学组件
    * d# d" @" B. ?  l/ r' r

    ! V- n, `1 ?" X7 [9 V9 n尽管创新,TH4-Humboldt设计仍面临一些挑战,特别是由于使用SiGe技术而导致的功耗问题。
    1 A( s$ a- m9 o8 z
    ; l5 ?* b6 |3 u% A) X/ R第二代光电共封装:TH5-Bailly  r& b  ~, L7 K. b- W


    . U, Y' E8 b9 f, |( r( L6 u  M6 |! s
    图4:第二代光电共封装系统TH5-Bailly,突出其先进特性和增强的光学集成。; \% m/ o$ O' ?  v" I. k
    , y9 P, Q, `: W% P3 ^5 }
    TH5-Bailly相比其前代产品有显著进步:! O2 ]+ d* }" c* [& g
  • 51.2T以太网交换能力
  • 全光学光电共封装连接
  • 八个6.4T光学引擎(64x100Gbps FR4连接)
  • 光学引擎采用光电子集成芯片与CMOS EIC键合
  • 每个光学引擎约1000个光学组件& g4 t- [6 U) p6 n0 ]$ a1 q$ K

    2 [3 z. l: l/ ~$ s! \- u- r1 }TH5-Bailly转向CMOS技术解决了前代产品的功耗问题,为高带宽应用提供了更高效的解决方案。% e; p( W! n  C9 E; T: ?) i


      O7 o- J" w. o: V# v# A3 T  f
    图5:在4RU MP3机箱内完全功能的51.2T TH5-Bailly,演示了该技术的实际应用。; L  H8 f' a. o$ y

    - v% P5 P8 V# I' O
    " K: S3 a) j  A# G采用2.5D多芯片封装的AI扩展
    ; K: B9 D8 y- Q' k. Z* ?+ r( _随着AI系统复杂度和规模的不断增长,新型封装技术正在涌现,以支持更高的连接性和性能需求。
    6 r; }& H, V; Y) h! S" O, y) y

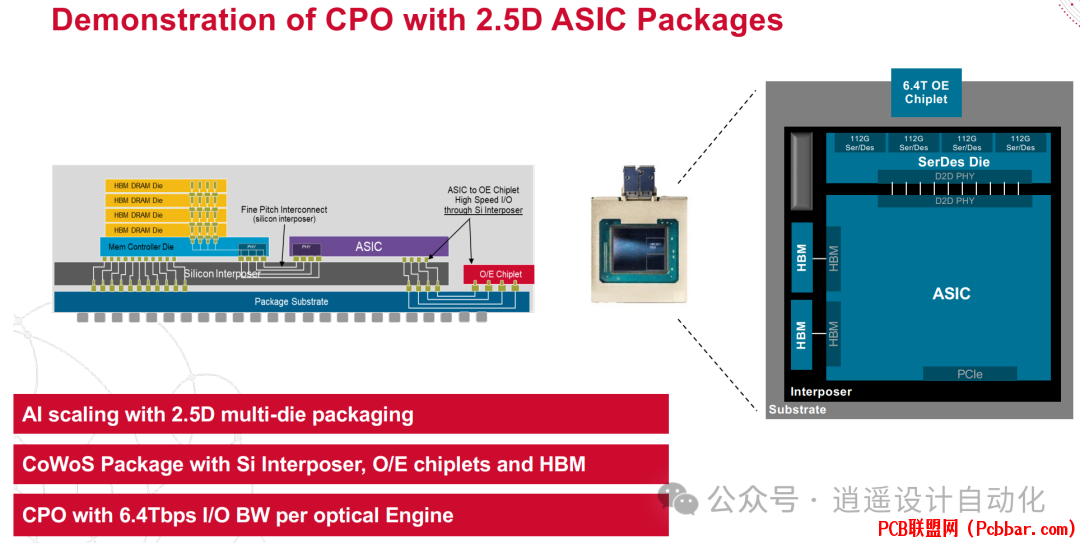

    ) s+ ?1 j1 @6 ^/ `图6:光电共封装系统,每个光学引擎具有6.4Tbps I/O带宽,集成到带有HBM(高带宽内存)和ASIC芯片的2.5D封装中。
    & I: m, W( T3 X6 z( [$ l# y8 X1 \0 A1 \0 W, b# j
    这种先进封装方法的主要特点包括:8 R4 d( j, N+ T9 y' p3 r+ ]
  • 集成每个光学引擎6.4Tbps I/O带宽的光电共封装
  • 采用带硅中介层的2.5D封装技术
  • 集成HBM以实现高速、低延迟的内存访问
  • 模块化设计,分离的SerDes(串行器/解串器)芯片和ASIC芯片0 K) Z8 h$ z. {$ @" f, H

    2 O! R6 y/ D9 s2 L; H1 g这种封装方法允许光学组件与高性能计算元件更高效地集成,对AI系统的扩展至关重要。
    1 X& A! ]& k4 t0 d: y8 w5 Q) |. [4 J& ?. m4 K
    Beachfront与Oceanfront:优化光学引擎布局) G% R; @, o1 p. p( \1 K# p
    在封装内光学引擎的布局对系统性能和可靠性至关重要。主要出现了两种方法:beachfrontoceanfront设计。3 l, V) m" a3 z1 s% g6 q



    5 i' l: O. C5 K; r9 ?图7:比较了高性能封装中beachfront和oceanfront光学引擎布局设计。% Q0 C  s: L- F7 a) Q
    + |* S$ a4 x! a% A  J
    Oceanfront设计优势:+ }/ {0 }4 s% o# O
  • 能够沿单个oceanfront布置四个光学引擎
  • 由于光学部分远离高功耗GPU,可靠性更高
  • 通过最后附加已知良好的光学引擎,提高制造良率
    - B" Y* l6 R3 J: `4 Y6 K$ A
    0 N; Q/ U, y/ u9 I0 V* m. c# J
    Oceanfront方法在热管理和制造效率方面提供显著优势,成为未来AI系统设计的理想选择。
    1 H. H6 F; |. T4 Q- k, ^/ N% I3 G
      t$ h' j. `& j2 i- l% k双向(Bidi)光学:经济高效的高基数解决方案1 d' }+ @8 D. B0 H7 c( I
    随着AI集群扩展到数百或数千个节点,管理光纤连接变得越来越复杂和昂贵。双向(Bidi)光学为这一挑战提供了希望的解决方案。
    , u4 K7 X# M5 `. v% _


    ; P+ J, d1 b: ~6 P: }- x

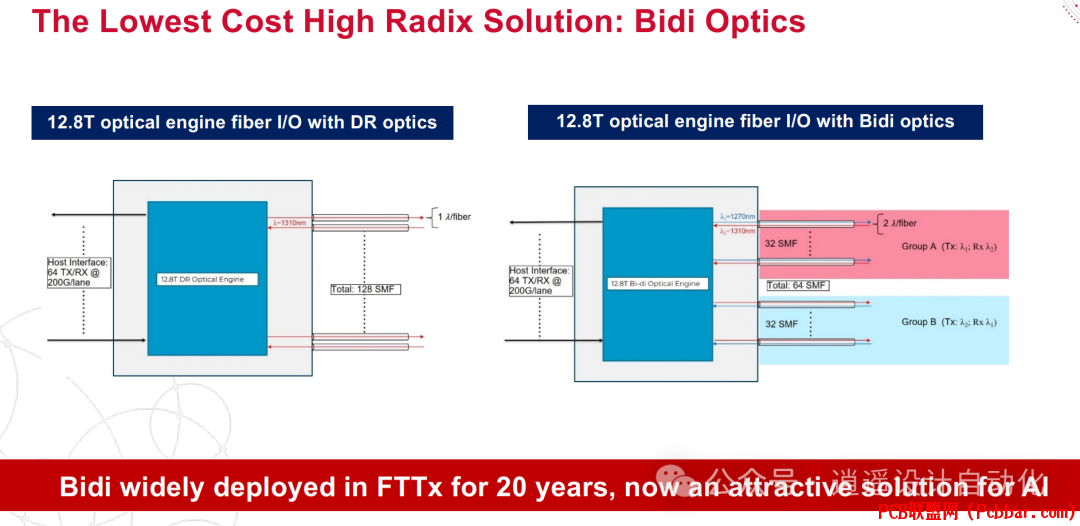

    图8:比较了采用传统DR光学和Bidi光学的12.8T光学引擎光纤I/O,展示了Bidi技术减少的光纤数量。
    % t$ T8 w' G% {" {) ~* |; {" A9 U  M6 I& _4 g
    Bidi光学的优势:
    ! G- q+ A% M( x- T3 y  |+ w+ Z1 b( ?
  • 减少光纤数量(与传统DR光学相比减少50%)
  • 降低整体系统成本
  • 简化光纤管理
  • 在FTTx应用中已有20年部署经验的成熟技术, a! n- P" D4 J: V% @, e: M$ r
    : w+ h7 ~3 f) {0 w! T


    3 Y2 n5 b- n, K* _" P; |

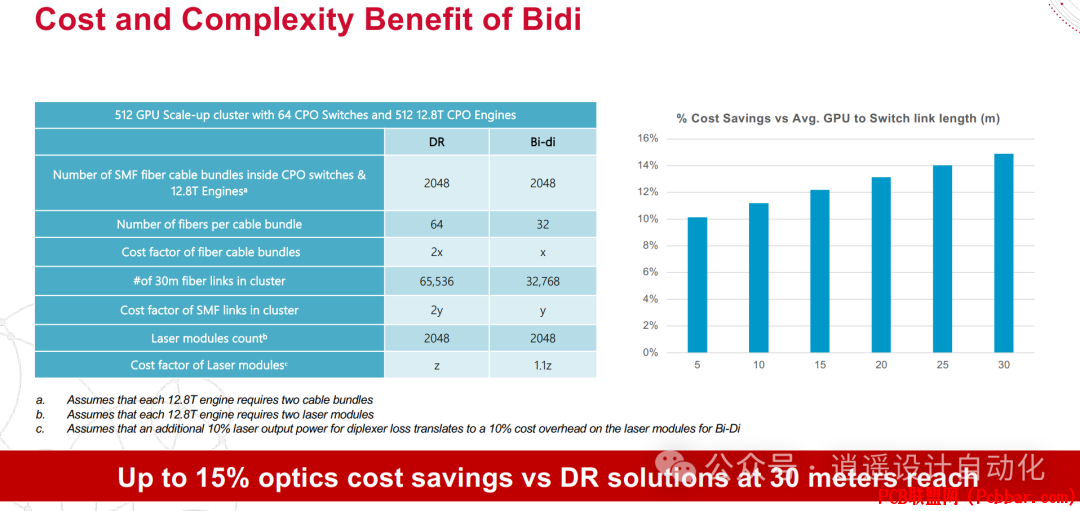

    图9:展示了在不同链路长度下Bidi解决方案相比DR解决方案的潜在成本节省,显示在30米范围内可节省高达15%的光学成本。
    - L9 c6 y& r. j. M
    $ f! w+ J' D1 |6 V% X6 ?在大规模AI集群中,Bidi技术的成本优势尤为显著。对于具有64个光电共封装交换机和512个12.8T光电共封装引擎的512 GPU扩展集群,Bidi提供:
  • 光纤电缆束数量减少50%
  • 在30米范围内可节省高达15%的光学成本
  • 简化电缆管理和安装& c6 T$ q/ d+ e" z7 p" C
    [/ol]
    2 _6 g& q) k0 p% Y8 x1 z# W, j- [结论
    3 c4 h' ]5 f+ k' T' Y随着AI持续推动对更高带宽和更高效连接解决方案的需求,光学组件技术正在快速发展以应对这些挑战。从先进的VCSEL技术到光电共封装和创新的封装设计,业界正在推动高速数据传输的极限。" T$ o. X/ p" K& e* u% u! W

    : v+ z0 {& W% F( w2 R' t将这些技术集成到AI系统中有望实现新水平的性能和可扩展性,为下一代AI应用提供支持。随着研究人员和工程师继续创新,可以期待在未来几年看到AI连接光学组件领域更多令人兴奋的发展。
