先进封装技术在人工智能和高性能计算领域的应用：SEMICON Taiwan 2024 见解

逍遥设计自动化

引言
- k9 |8 s# K1 S9 u6 S: G  }: y在 SEMICON Taiwan 2024 上，业界领袖齐聚一堂，讨论了封装技术的最新进展。本文探讨会议重点，关注三个关键领域：晶圆上芯片封装（CoWoS）、扇出型板级封装（FOPLP）和玻璃基板技术[1]。
, U. G# ?+ W; I; c! R! }0 v
4 t5 m/ ^5 K0 {. U% i  G( BCoWoS：突破集成的界限
台积电作为半导体制造领域的佼佼者，一直走在 CoWoS 技术开发的前沿。CoWoS 是一种 2.5D 封装解决方案，允许在单个中介层上集成多个芯片，从而为 AI 和 HPC 应用提供更高的性能和更低的功耗。
8 J$ [9 n# E- j- _1 @0 U/ \2 F/ d
" X3 L# s  g6 Q' s. X" \8 g3 @5 |

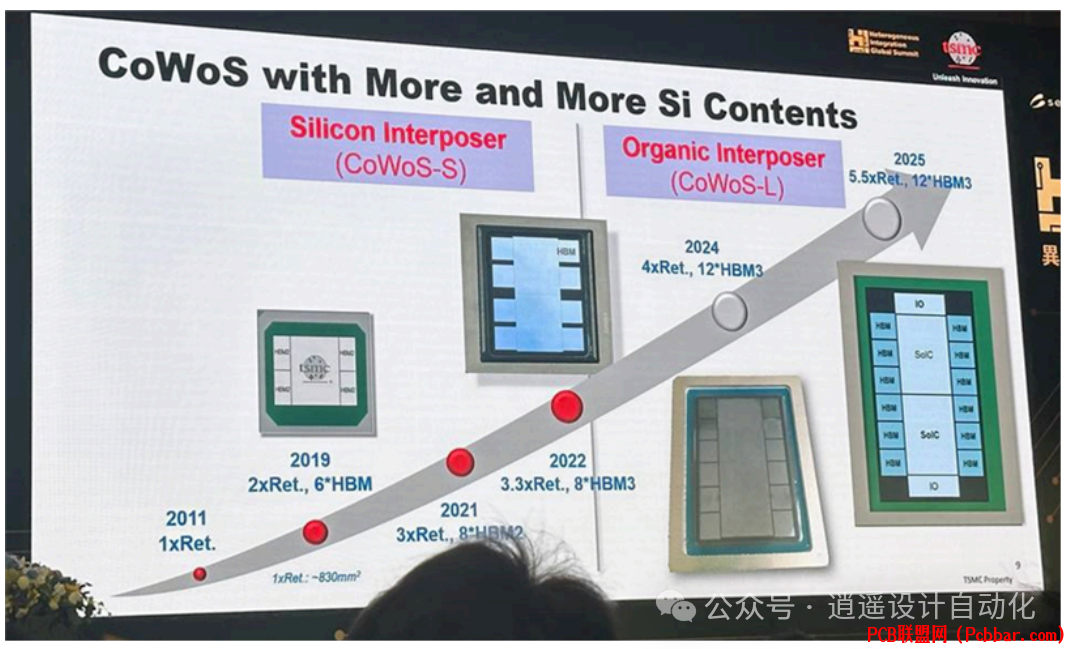

图1展示了台积电的 CoWoS 技术路线图，显示了向更大中介层尺寸发展的进程。

' o/ r- w! @0 ?% g, p  N台积电的 CoWoS 路线图旨在到 2030 年实现 8-10 倍光罩尺寸的中介层。雄心勃勃的目标是由对更强大 AI 处理器日益增长的需求推动的。推出了三种 CoWoS 变体：

CoWoS-S：标准版本，使用硅中介层，能够达到最大 3.3 倍光罩尺寸。

CoWoS-R：使用有机重布线层（RDL）中介层，简化设计流程，缩短集成时间。

CoWoS-L：在 RDL 中介层中整合局部硅互连，平衡了硅和有机中介层的优势。
; ^0 _8 G0 \  x$ _$ r[/ol]

% C# ~% f2 e' p

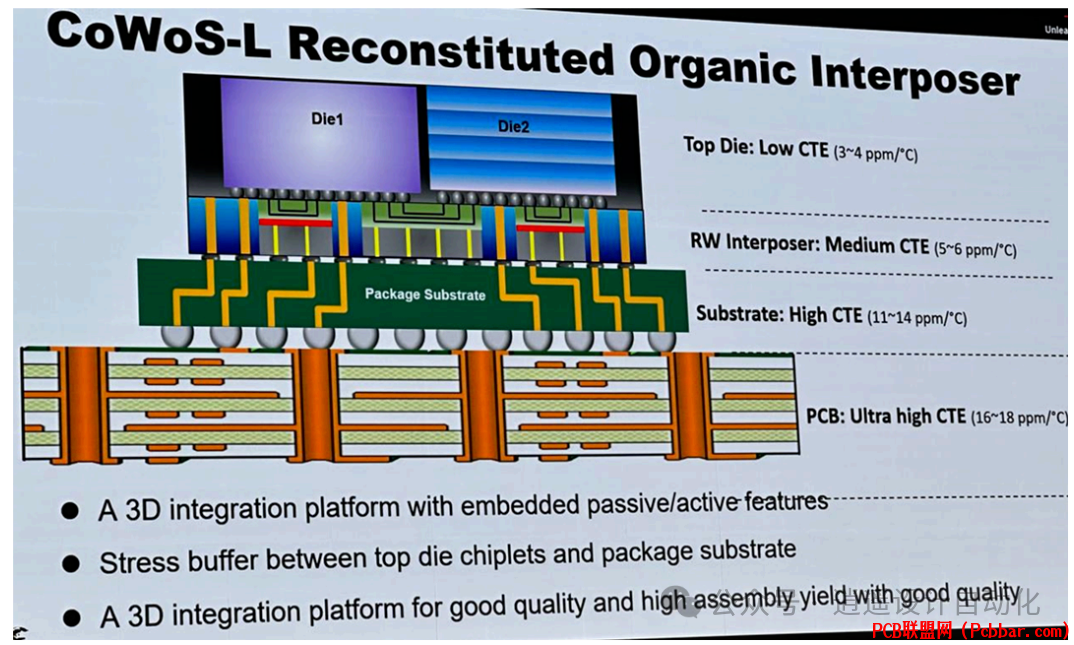

+ V: B4 T1 j& @# c4 }" f* |图2显示了 CoWoS-L 的优势，结合了硅和有机中介层的优点。

CoWoS-L 预计将成为未来几年最强大的解决方案，台积电计划在 2025 年实现 5.5 倍光罩尺寸的中介层，到 2030 年达到 8-10 倍。这项技术使集成更多晶体管成为可能，并提高了整体系统性能。
# p! {8 ^( }' O' a2 L
会议还强调了 Chiplet 和 3DIC 设计的优势。这些方法提供：

更低的所有权成本

减少设计迁移负担

改进的分级配对，提升系统性能

早期芯片缺陷检测
[/ol]


1 n6 H! @( j2 k$ Q# j图3展示了逻辑 Chiplet 和 3DIC 设计中分级配对的概念。

* ^! p. a; q; Y6 Q3 D% g然而，随着集成水平的提高，良率管理变得尤为重要。台积电强调了高集成良率的重要性，特别是对于在昂贵的先进逻辑节点上制造的顶层芯片。随着集成水平的提高，分割和拾取放置过程尤其具有挑战性。
. T" F5 C/ G# \4 O' W+ }6 b  ^1 ^$ e

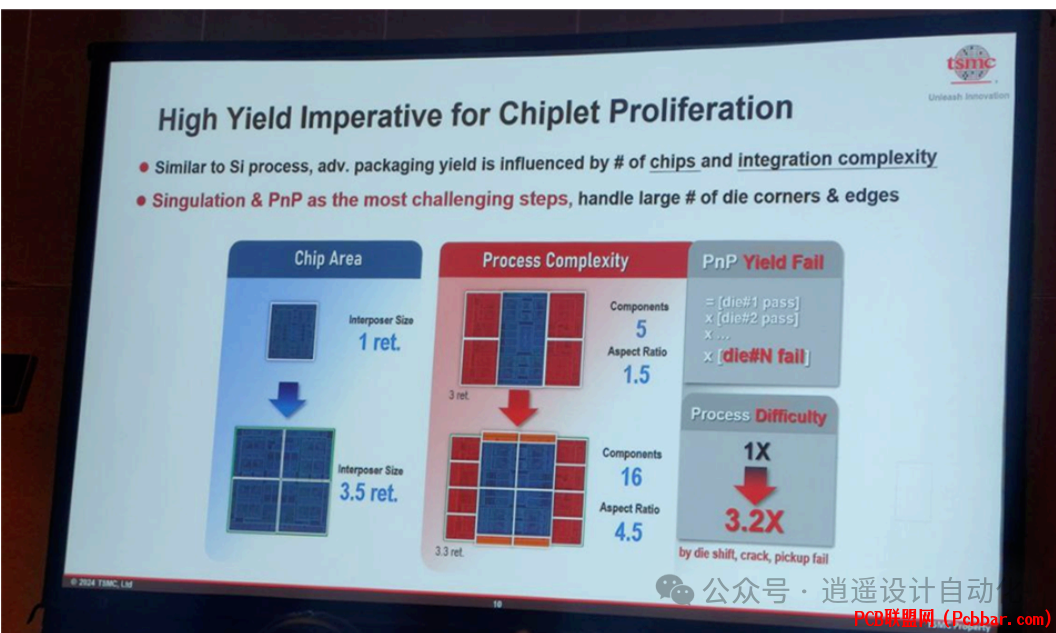

' m. N! {' A( G图4说明了良率对先进封装成本的影响。

为应对这些挑战，台积电呼吁业界支持开发：

新型热界面材料（TIMs）

有机模塑化合物

底填材料

先进的过程控制和计量工具
) ?( M1 P8 I3 C0 G9 }0 p$ X% J  j[/ol]
台积电致力于扩大 CoWoS 产能，以满足日益增长的 AI 处理器需求。到 2026 年底，台积电的 CoWoS 产能预计将达到每月 9-10 万片晶圆，相比 2024 年底预期的每月 3-4 万片晶圆有显著增长。
; A! z( _# y6 J/ e, `  E& C
9 d. S" O, P% b* g0 w' t! T+ d5 J6 j扇出型板级封装（FOPLP）：未来的扩展方案
随着中介层尺寸不断增大，业界正在探索板级封装解决方案，以提高产出并降低成本。FOPLP 相比传统晶圆级封装提供了几个优势：

更高的产出：对于相同的中介层尺寸，600x600mm 的面板可以容纳 8 倍于 12 英寸晶圆的中介层数量。

成本降低：板级处理在大批量生产中可以带来显著的成本节约。

灵活性：FOPLP 可以适用于各种应用，从边缘设备到高性能处理器。
[/ol]

& s; K$ M: ]; o$ J0 R2 [0 k! O) o


8 M3 l6 V/ ]# G. ?: V1 p图5比较了 600x600mm 面板与 12 英寸晶圆的中介层容量。

& D, e+ |( q- L& q/ I  ~日月光作为半导体封装和测试领域的领导者，在 FOPLP 技术上取得了重大进展。已经展示了：

良率良好的 600x600mm 板级封装

有效的翘曲和断裂控制

5μm/5μm RDL 线宽/间距能力

计划在 2025 年前开发 2μm/2μm 原型
[/ol]
0 s/ t& F! m+ M然而，业内专家认为，FOPLP 在高性能应用（如 GPU 和 CPU）中的采用可能要到 2026-2027 年才会最早发生。这种延迟是由于：

现有产品路线图专注于扇出型晶圆级封装（FOWLP）技术，如 CoWoS

已分配的 FOWLP 开发资本预算

需要面板形状因子标准化以加速开发努力并降低成本
0 Q% Q4 O% M! W2 u5 \9 x; T[/ol]
; ?' z4 N4 |7 {% t" \* p$ i9 f; t


  ~  B' x) @! m1 I5 K图6概述了日月光对 600x600mm 板级封装解决方案的目标。
' w9 i3 E, i8 t
为促进 FOPLP 的广泛采用，业界领袖呼吁：

面板形状因子的标准化

工具制造商和材料供应商之间的合作

加速设备路线图

提高工具能力和良率
( E: h$ H* ~8 u: m[/ol]
) L9 t; P' ~' @% n' E; h" k# m
玻璃基板技术：下一个前沿
- o+ p' r2 e* Q, C* J) SFOPLP 继续发展，但业界也在探索玻璃基板技术作为有机 RDL 中介层的潜在继任者。玻璃基板提供了几个优势：

更好的电气性能

更精细的 RDL 能力

更低的热膨胀系数（CTE）
; P- `3 ^1 x, J0 j7 x. C[/ol]
( R! Z& `% h/ r) n! |- V英特尔在玻璃基板开发方面处于领先地位，这是由于当前 RDL 中介层解决方案的限制以及对更精细凸点间距的需求所驱动的。然而，玻璃基板技术面临几个挑战：

脆性：玻璃比传统基板材料更脆，难以加工。

制造复杂性：形成穿透玻璃导孔（TGV）需要先进的蚀刻和沉积技术。

设备限制：必须开发新的工具和流程来有效处理玻璃基板。
# E# v% O: a- D. R+ T3 J[/ol]

/ b/ ?# H" X. }; y0 }5 O! v- h5 P

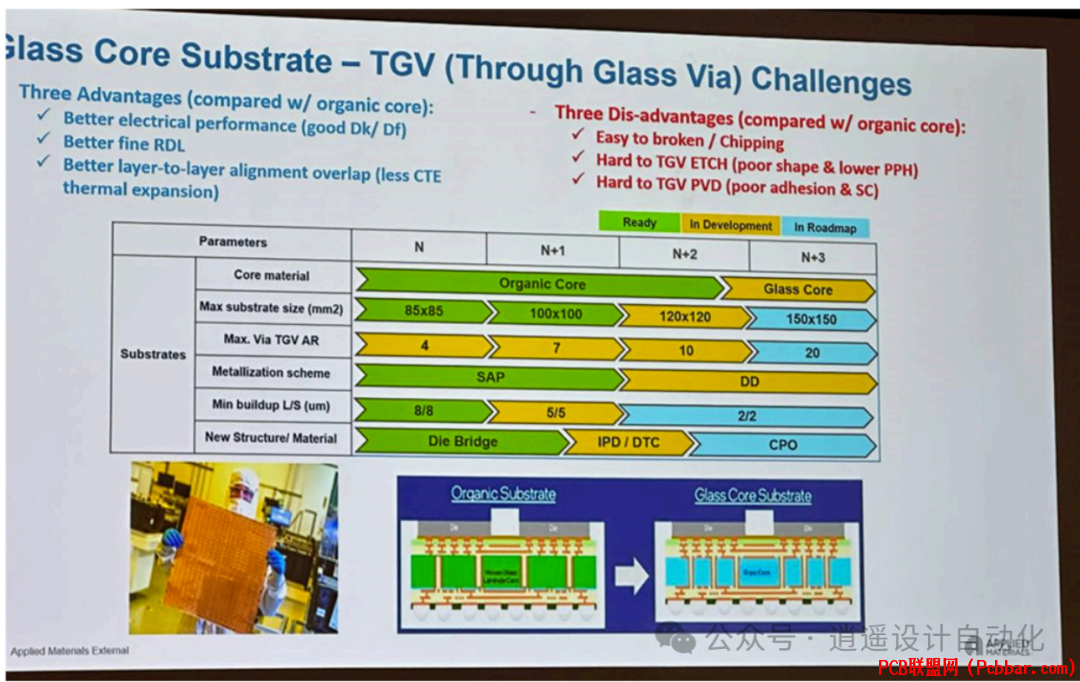

图7概述了玻璃基板在先进封装中的优缺点。
" y5 i6 n1 p3 H
尽管存在这些挑战，玻璃基板在各种应用中显示出潜力，包括：

桥接芯片

深沟电容（DTC）

集成无源器件（IPD）

光电共封装（CPO）
6 e+ A6 B, n, b[/ol]
2 g- L9 \: I2 o9 P$ Z1 v7 S5 _/ N业内专家预测，玻璃芯基板可能在 2027-2028 年左右进入大规模生产，紧随高性能应用中 FOPLP 的采用之后。
9 L* E, j! S8 [* a! k
结论
' w6 w" Z/ ~% J" y先进封装领域正在快速发展，以满足 AI 和 HPC 应用的需求。CoWoS 技术继续推动芯片集成的界限，台积电在更大中介层尺寸方面领先。FOPLP 为扩大生产规模和降低成本提供了有希望的解决方案，但需要标准化和设备开发来加速采用。玻璃基板技术代表了先进封装的下一个前沿，提供了改进的性能和更精细的 RDL 能力。
$ @; E7 I4 m2 }$ O' |! w) l# e
4 w2 c3 ]! K) Z' _! I5 h$ I随着这些技术的成熟，半导体生态系统各方的合作将变得非常重要。设备制造商、材料供应商和芯片设计者必须携手合作，克服与每种封装方法相关的挑战。通过这样做，行业可以继续提供必要的性能改进，推动 AI、HPC 和其他领域的创新。
4 u! @5 ^/ K. F/ F+ h- V& K

参考文献
$ i. C. E6 M9 q, }- n[1] Jeng, D. Teng, and V. Yang, "Greater China Semi: CoWoS, FOPLP, and glass substrate - Key takeaways from SEMICON Taiwan 2024

- END -
