引言跨阻放大器(Transimpedance Amplifier,简称TIA)在现代电子電路中扮演着重要角色,特别是在光通信系统和传感器应用中。本文简介TIA的原理、功能以及在实际灵敏度模拟线路中的实现。讨论TIA运作的更广泛信号处理和分析环境。使用的pSim Plus光电融合仿真工具,具备光链路和器件仿真接口,使用户能够使用单一仿真器完成复杂的光电系统设计和分析。
: U5 m# e# ^8 v9 s0 @什么是跨阻放大器?跨阻放大器是专门设计用于将输入电流信号转换为电压信号输出的放大器。这种转换过程伴随着信号放大,使TIA在需要检测和处理微弱电流信号的应用中特别有用。
! W. b7 m" g- e+ @# k8 q/ Z

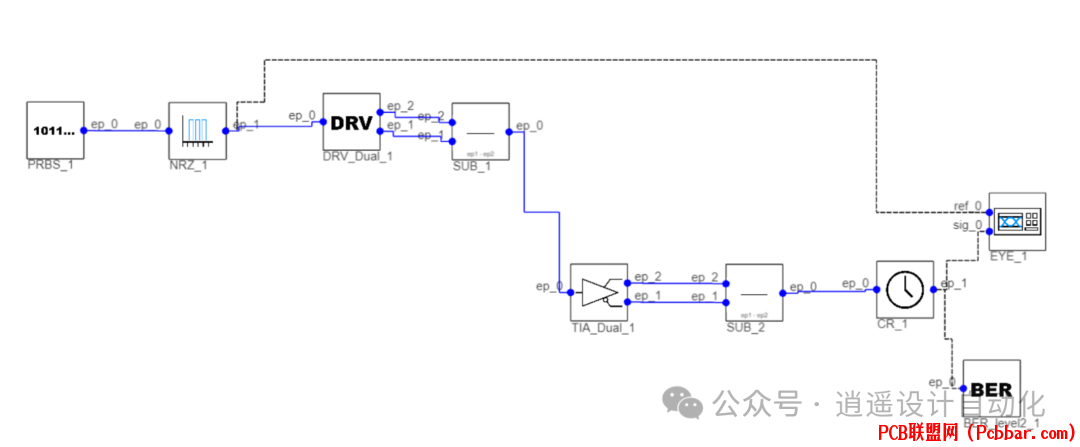

- w" A* \- S( Y u* k- W4 g5 T o7 N图1:展示了TIA(跨阻放大器)灵敏度模拟线路图。
, @& J" K! c& |( ]- ?" M4 y/ m图1所示的线路专为模拟和测试S参数而设计。使用两个50欧姆阻抗端口和三个串联的SNP(散射参数网络)块。这种配置允许工程师模拟和分析网络内的信号传输和反射特性。* j% d1 H' X6 B) } {2 M! t
工作原理TIA的基本工作原理源于欧姆定律。当电流(Iin)流过电阻(R)时,会在电阻两端产生电压降(VR)。这种关系可以用以下等式表示:
' ]+ ?& F# a3 q7 [0 F) sVR = Iin × R$ r4 b3 ]+ r7 B: `( g& K; w
在TIA的背景下,这一原理被用来将输入电流(Iin)转换为相应的电压信号(VR)。放大器随后处理这个电压信号以产生最终输出。
+ g. N$ _! @/ r! Q( f. p在光接收器中的应用TIA在光接收器中得到广泛应用,光接收器是光通信系统中的关键组件。典型的光接收器由三个主要元素组成:光检测器:将入射光信号转换为电流。放大器:在这种情况下,TIA将光检测器的电流信号转换并放大。信号处理线路:进一步处理放大后的信号以供后续使用。[/ol]
' Y; x5 v' |+ v. }TIA充当光检测器和信号处理线路之间的桥梁,确保光检测器产生的微弱电流信号被转换为更强的电压信号,这些信号可以更容易地被处理和分析。7 J. w9 B+ Z$ Q! d' C
TIA灵敏度模拟线路为了更好地理解TIA的实际实现和性能,让我们研究一下TIA灵敏度模拟线路。这个线路不仅演示了TIA的运作,还包含了用于全面信号处理和分析的附加元素。1 G( L" ^' w+ r( K
% Y$ H3 E/ `) F$ K1 p' G7 }. O

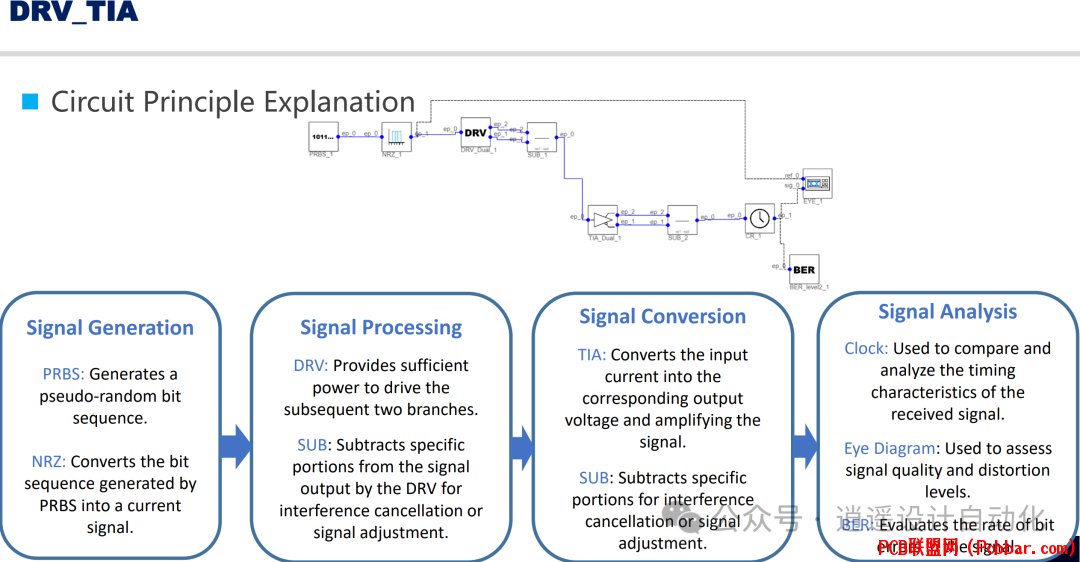

图2:呈现了线路原理说明图,显示了信号生成、处理、转换和分析的各个阶段。
5 G( b. b+ L! I. I9 k该线路可以分为四个主要阶段:1.信号生成PRBS(伪随机比特序列)生成器:产生伪随机比特序列。NRZ(非归零)转换器:将PRBS的比特序列转换为电流信号。
; Y- d/ a* Q8 i' B5 g2.信号处理DRV(驱动器):提供足够的功率来驱动后续线路分支。SUB(减法器):从DRV的信号输出中减去特定部分,用于干扰消除或信号调整。! k1 n* ]% _1 \3 ^" n. {
3.信号转换TIA:将输入电流转换为相应的输出电压,同时放大信号。SUB:另一个减法阶段,用于进一步的干扰消除或信号调整。6 p1 p, H; s5 l% D0 a% S# ^5 E
4.信号分析时钟:用于比较和分析接收信号的时序特性。眼图:用于评估信号质量和失真水平的可视化工具。BER(比特错误率):评估信号中的比特错误率。3 M, r, L/ [; d) B; Y+ ^! Y* ?9 b
这些阶段中的每一个都在确保信号从生成到最终评估的准确处理和分析方面发挥着关键作用; D l! G- {+ O; H
信号质量评估信号处理和分析的一个关键方面是评估信号质量。在数字通信的背景下,主要使用两种工具来完成这项任务:1.眼图眼图是用于评估数字信号质量的强大可视化工具。通过将多个信号样本叠加到单个显示上,创建一个类似"眼睛"的图案。 H3 _' H; c5 y

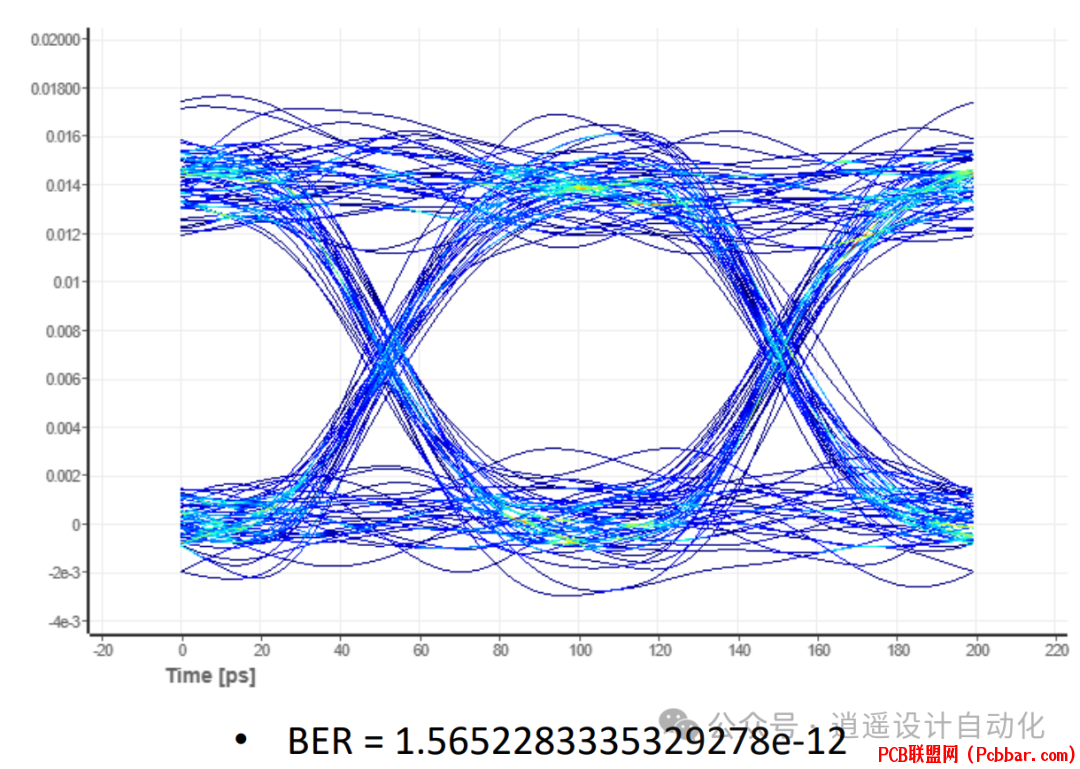

, s Y8 Q% ?6 e$ a$ ]6 U3 K图3:显示了用于评估信号质量和失真水平的眼图.6 O/ ^. m" G K& h7 q! g* t9 X9 x# h
眼图提供了有关信号特性的宝贵见解,如:信噪比抖动(时序变化)符号间干扰信号的上升和下降时间
% i2 N2 W" Q, |9 H+ X; O! l清晰、宽敞的"眼睛"表示高质量的信号,失真最小,而闭合或扭曲的眼睛则表明信号完整性可能存在问题。
6 G9 f+ H: S% z, K+ R$ Q2.比特错误率(BER)比特错误率是数字通信系统中信号质量的定量测量。表示在给定时间内接收错误的比特数与传输的总比特数之比。在提供的示例线路中,计算得出的BER约为1.57 × 10-12。这个极低的值表明信号质量非常好,意味着平均每传输一万亿比特中只有约1.57个比特接收错误。. [; `+ `1 I6 U! @
结论跨阻放大器在现代电子系统中发挥着重要作用,特别是在涉及微弱电流信号的应用中,如光通信系统。通过将电流转换为电压并提供放大,TIA使这些信号能够进行有效的处理和分析。
+ `8 t7 N* o+ n我们探讨的TIA灵敏度模拟线路展示了TIA本身的运作,还展示了更广泛的信号生成、处理和分析环境。眼图和BER计算等工具提供了对信号质量的重要洞察,帮助工程师设计和优化通信系统,以提高可靠性和性能。案例中使用 pSim Plus 进行仿真,意味着用户可通过 pSim Plus的光电融合仿真工具进行端到端 (End-to-End)的光电系统仿真验证。
