世微 AP2402 DC-DC降压恒流驱动IC 刹车灯 半亮 高亮瀑闪线路图

SW18923706103

产品描述

AP2402 是一款 PWM 工作模式,高效率、外围简单、内置功率管，适用于 5-100V输入的高精度降压 LED 恒流驱动芯片。输出功率可达 15W，电流 1.5A。AP2402 可实现三段功能切换，通过MODE1/2/3 切换三种功能模式：全亮，半亮，爆闪，全亮/半亮/爆闪循环模式。AP2402 工作频率固定在 150KHZ 左右，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。另外采用平均电流采样模式，可以A提高宽输入电压情况下的电流精度。AP2402 带有输出短路保护功能，5V～100V 输入条件下，短时短路不会损坏电源器件。AP2402 还有过温调节电流的功能。当芯片内部的温度达到 140℃左右时，会自动调低输出电流。

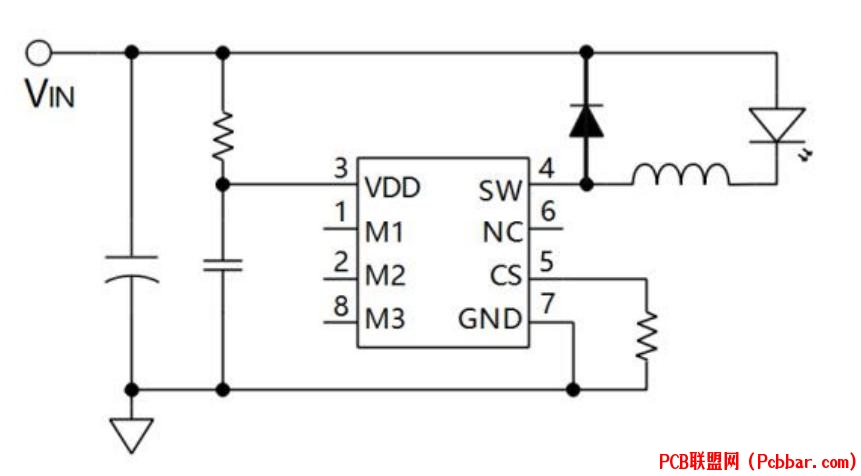

3，原理图

4，产品特点

宽输入电压范围：5V～100V

可设定电流范围：10mA～1500mA

固定工作频率：150KHZ

内置抖频电路，降低对其他设备的 EMI干扰

平均电流模式采样，恒流精度更高

0-100%占空比控制，无电流节点跳变

输出短路保护

过温保护

三功能模式：全亮/半亮/爆闪/三功能循环

ESOP8 封装

5，应用领域电动车，摩托车灯照明汽车灯照明手电筒

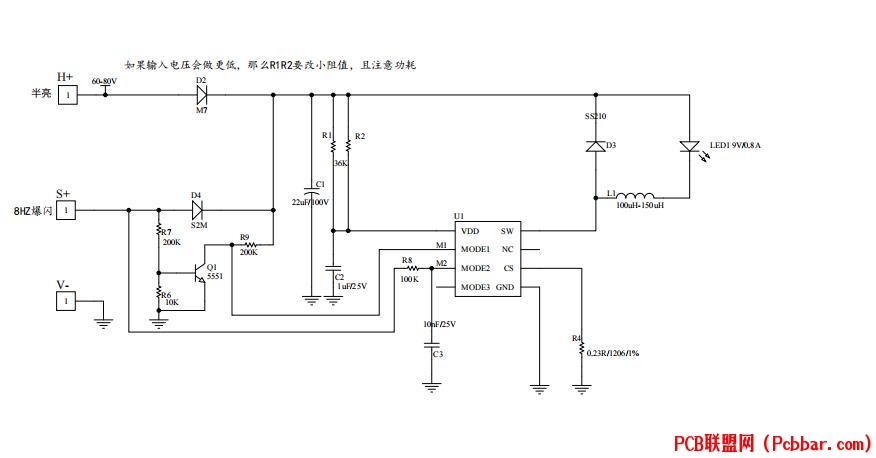

6，刹车灯方案应用线路图：半亮--高亮--爆闪（双正为高亮爆闪）
