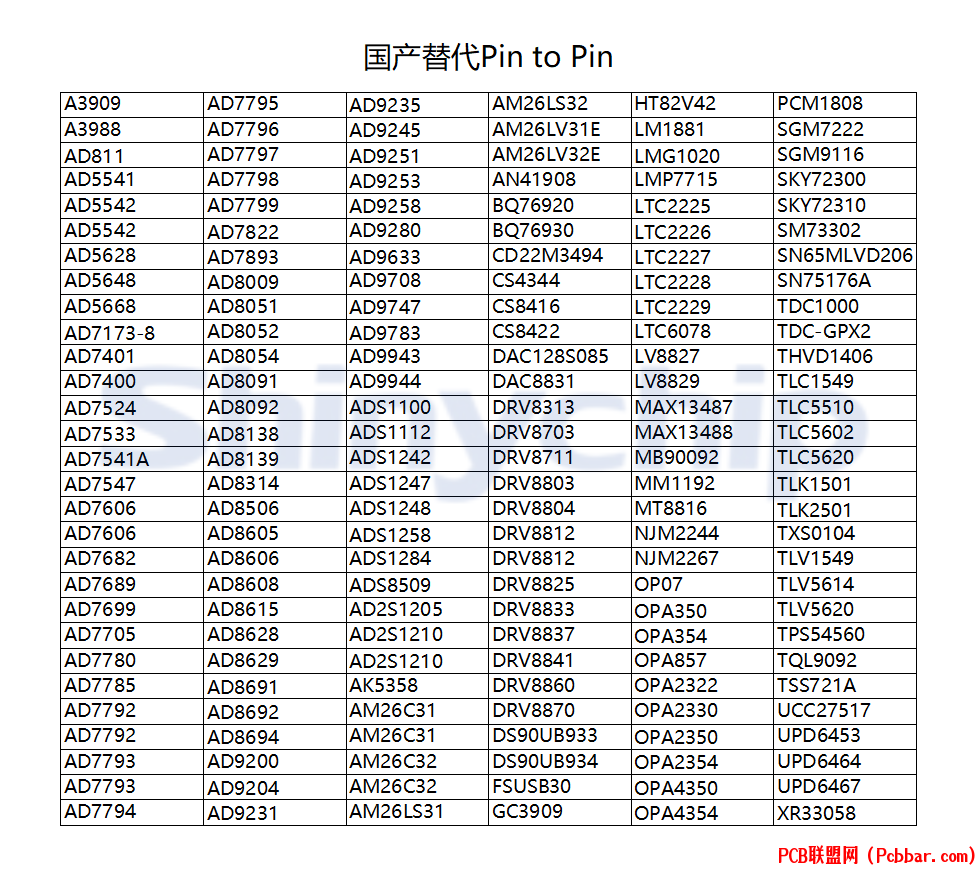

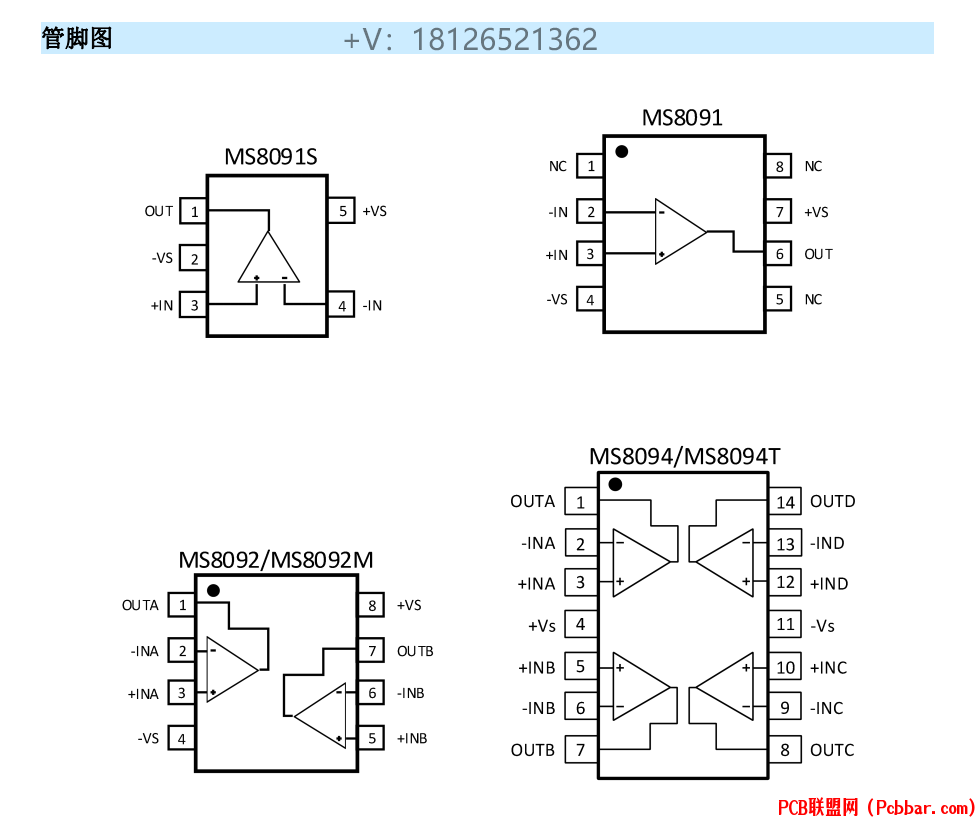

MS809x 系列是一种易用的、低成本的轨到轨输出电压反馈放大器，它具有典型的电流反馈放大器带宽和转换率的优势，同时也有较大的共模电压输入范围和输出摆幅，这使它很容易在单电源 2.5V 的低压情况下工作。可Pin to Pin兼容AD8091/AD8092。$ @5 H8 y4 c9 u
虽然成本低，但 MS809x 却有着全面出色的性能。它提供了高达350MHz(G=+1)的带宽，同时 0.1dB 平坦度也达到了 125MHz(G=+1)而且每个放大器只需 4.3mA 的功耗。
) i5 I* ~. j. }. @! a; N. KMS809x 系列的低失真和快速建立时间是它成为高速 A/D 或 D/A 缓存的理想器件。MS809x 有一个电源关断特性可以减小功耗电流到 75uA。这些特性使 MS809x 成为便携设备和电池供电应用的理想选择，因为这些应用对尺寸和功耗都非常严格。放大器的额定工作范围为-40°C 到 125°C。% s4 _. E+ f$ ?2 I
9 W2 E4 \0 r& i3 _: c主要特点
+ ?- \3 V& Z/ ]5 J0 f1 n! @轨道对输出 ) e( e" h$ {$ u, B& J, O/ d$ w
2mV 的失调电压(Vos)/ L7 s+ ]* ] s; _6 T- Z) ~
高速
6 u% z8 S/ L( w/ p9 I-3dB 带宽：350MHz（G=+1）
/ L. f5 ]5 S4 `# Z& {0 R2 k压摆率：265V/μs & A' O, l: c6 c0 S# j& ?
0.1%建立时间：32ns
3 B, ^- \# u, J i5 v. S宽电源电压范围：2.5V 到 5.5V 7 U$ p( y7 S7 m5 R8 W6 C( y' m. B0 k- v
输入共模电压范围（Vs=5V）：-0.2V 到+3.8V 6 l' D; D2 C' ^5 v" i+ Z7 e
视频特性（G=+2，RL=150Ω） 6 \0 `0 r0 y0 ~
0.1dB 增益平坦度：70MHz
* D) J+ p n3 e( G; Y: i7 T! u差分增益误差：0.04%，差分相位误差：0.08°4 Z' y2 C, q: A
低功耗:每个放大器 4.3mA，关断时只有75uA4 ^& N* y7 O2 n- ^! u0 o5 d3 v
) O( O: A: J3 D# ^% N: A, i1 O0 I, b Q* P
应用" v( N+ q: R& p& u# {- ]4 p
图像( @3 P7 z' D9 b/ D: i
光电二极管前置放大器
: b6 T( }& k8 ? X专业视频设备和照相设备
" v0 {) P" {" e% `5 ]手持设备、DVD/CD+ M/ _7 x( `8 v6 k8 C0 D4 b0 C
基站
; v+ ~; ]# u1 A有源滤波器5 h7 @$ ^+ m/ N5 R
模数转换
