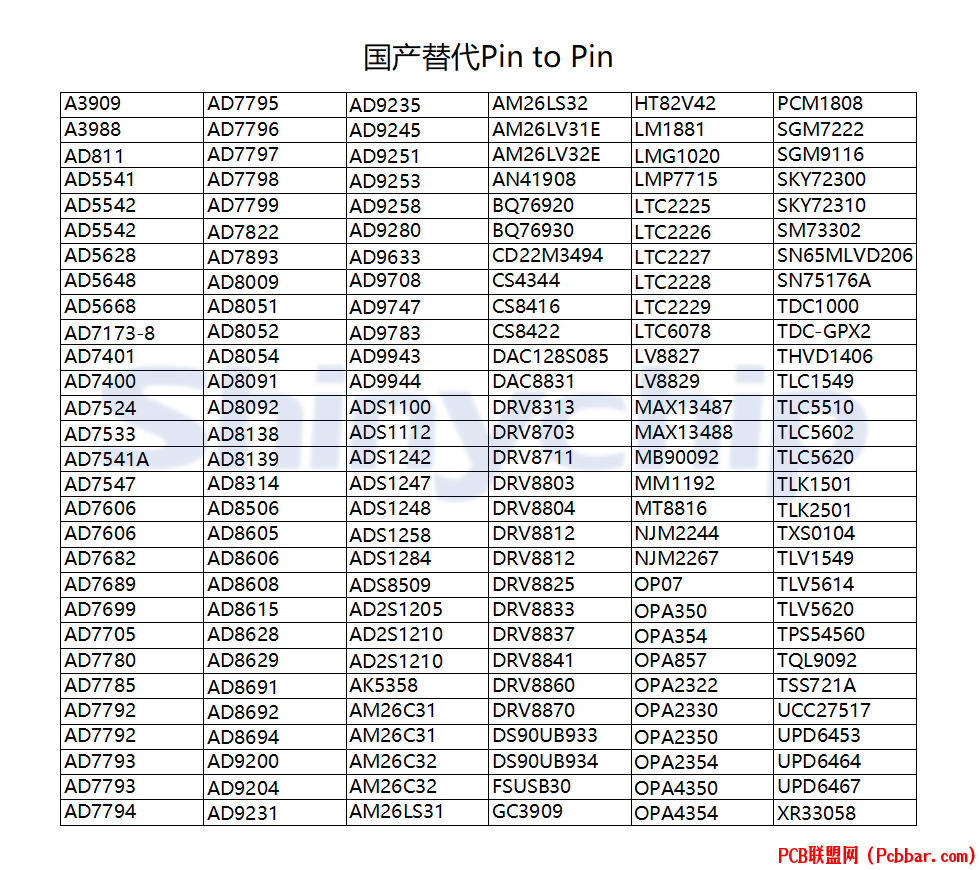

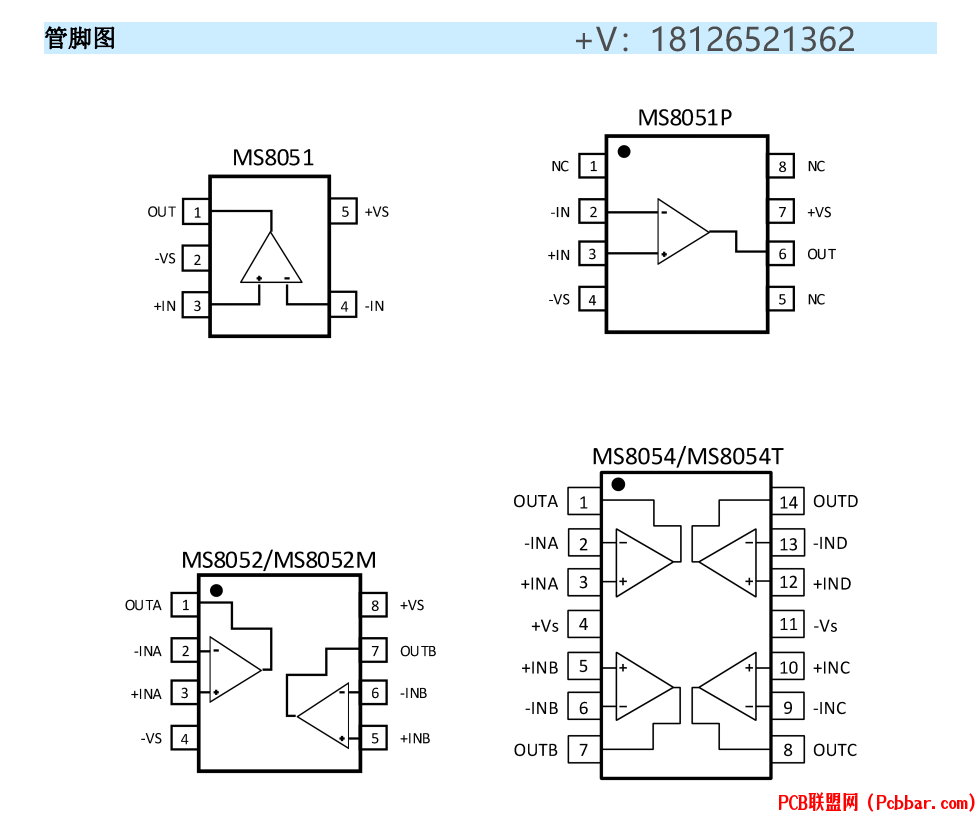

MS805x 系列为轨到轨输出的电压反馈运算放大器，具有易用、低成本等特点。可Pin to Pin兼容AD8051/AD8052/AD8054。相比于典型的电流反馈放大器，在带宽和转换率有更大的优势，并同时具备宽的输入共模电压范围和大的输出电压摆幅，这使得该系列芯片可以在低至 2.5V 的单电源下使用。4 z u* U' x. a ]; o
虽然为低成本，MS805x 系列芯片拥有出色的整体性能，它有250MHz(G=+1)的大带宽的同时 0.1dB 带宽达到了 37MHz(G=+2)，并且每个放大器只有 4.3mA 的低功耗。8 d/ i8 Z8 L6 a
MS805x 系列的低失真和快速建立特性使得它成为 A/D 和 D/A缓冲器的理想选择。所有的特性工作温度范围为-40°C 到 125°C。' Z' P6 S/ J# K6 b: u5 t/ Z
; R7 c0 J+ P* l+ s v
8 X- h* ~* M# ]! C0 H4 s主要特点9 [* b% B4 q R- [) \8 Z
轨道对输出 . o. j$ n. R3 ^+ k- [6 R
2mV 的失调电压
; n0 d( R+ x$ V7 ^5 M; W高速 - ~3 p8 @: h. B0 W/ ~
-3dB 带宽（G=+1）：250MHz 4 L5 y X) t0 X
转换率：130V/μs % j2 ^) w Y; Y
0.1%建立时间：58ns
6 A8 E! C5 `: N, G$ A2 p, S O工作电压范围：2.5V 到 5.5V " @: Q/ m, Y8 w: j, K6 u. U7 C
输入电压范围（Vs=5V）：-0.2V 到+3.8V ' H/ M. b. J0 j* t* o' c, [: E: L) g
出色的视频特性（RL=150Ω，G=+2）
, P8 [; b, b( _- t0.1dB 增益平坦度：37MHz ) p ?1 e2 o! S: U* W- G( |3 H
差分增益误差：0.03% $ B2 H: f& a& x: e
差分相位误差：0.08°
]4 N4 Z2 `" \ q4 c0 d. q+ e: S低功耗:每个运放 4.3mA 的工作电流 2 X" m6 B, Z/ x5 q0 L( y6 Z
5 ], L/ b% ~5 Q) }$ A
0 t1 G, L& b- C) w2 s& W1 w
应用 [4 n N9 W0 M7 J
图像
* i6 E0 v% ^/ i+ s* D. R: ?光电二极管前置放大器
& [. e7 K, n% o0 _- |) X: ~2 N专业视频设备和照相设备4 }, a: i I; n7 V1 n3 a- x
手持设备、DVD/CD
( e% a8 ~2 R) a0 L8 @' L/ p, Q2 a基站
' |! S) k6 @- x( L- O有源滤波) Q# t$ M0 R. x& E0 u
模数转换
