段码液晶驱动芯片充气泵LCD驱动芯片VK0256B/C

[复制链接]
VK哈密瓜

434

主题

593

帖子

5747

积分

四级会员

Rank: 4

积分
5747
发表于 2023-10-13 15:44:49 | 显示全部楼层 |阅读模式
工业和信息化部教育与考试中心-电子工程师证书（PCB设计、硬件设计、嵌入式设计），认证报考通道→→点击立即报名
型号：VK0256B/C
品牌：永嘉微电/VINKA
封装形式：多种封装
年份：新年份

" P) w0 e$ P9 o
VK0256/B/C概述：VK0256是一种32*8段显示的LCD段码液晶显示驱动IC，2.4V-5.2V的工作电压，LQFP64/52、QFP64三种封装，常用于扫地机器、 电熨斗、智能净化器、甲醛检测仪、万用表显示等等。可软件程控使其适用于多样化的LCD应用线路. 仅用到3至4条讯号线便可控制LCD駆动器，除此之外亦可介由指令使其进入省电模式。 Z30+119

  o+ y6 Z; t$ y. U/ g5 b- g0 a: D- W
特点：
★工作电压 2.4-5.2V
★内置32 kHz RC振荡器（上电默认）
★ 可外接32kHz时钟源（OSCI）
★偏置电压（BIAS）固定为1/4
★ COM周期（DUTY）固定为1/8
★内置显示RAM为32x8位
★ 蜂鸣器频率可配置为2kHz、4kHz
★ 省电模式（通过关显示和关振荡器进入）
★ 时基和看门狗共用1个时钟源，可配置8种频率
★时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
★3/4线串行接口• 软件配置LCD显示参数
★ 写命令和读写数据2种命令格式
★ 读写显示数据地址自动加1
★ VLCD脚提供LCD驱动电压（＜VDD）

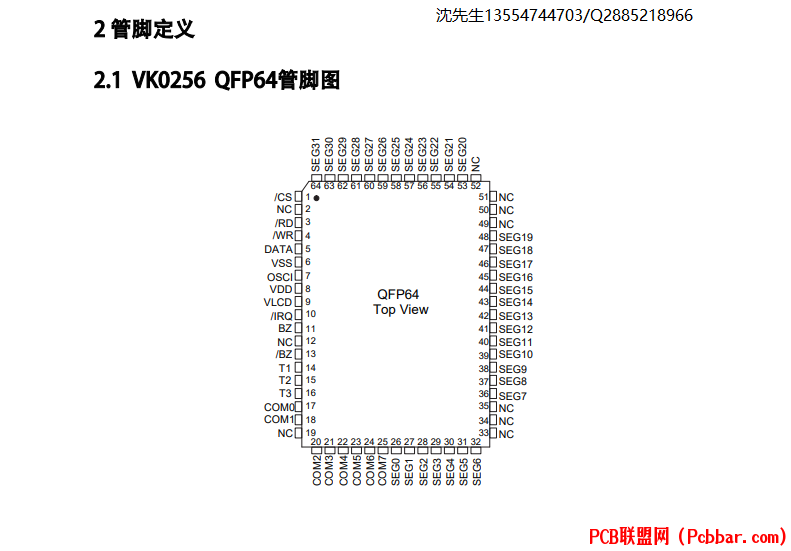

★ 封装QFP64(20.0mm x 14.0mm PP=1.0mm) .
LQFP52(14.0mm x 14.0mm PP=1.0mm)
LQFP64(7.0mm x 7.0mm PP=0.4mm)
LCD/LED控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
/ M1 J6 P4 f- I% g' oVK1024B  2.4V～5.2V   6seg*4com  6*3   6*2    偏置电压1/2 1/3   S0P16  省电模式" G: {: M  b* I3 M
VK1056B  2.4V～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式
9 }. b0 |: b, s# D" WVK1056C  2.4V～5.2V   14seg*4com   14*3  14*2    偏置电压1/2 1/3   SSOP24 省电模式* W! D$ Z  o; K4 b4 z  r2 F( R
VK1072B  2.4V～5.2V   18seg*4com   18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式, i& [7 K  d% X8 M
VK1072C  2.4V～5.2V   18seg*4com  18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式
; ~6 J( e! Q* _. oVK1072D  2.4V～5.2V   18seg*4com  18*3  18*2   偏置电压1/2 1/3   SSOP28 省电模式2 S) M) g0 i, q5 x) X
VK1088B  2.4V～5.2V   22seg*4com  22*3   22*2   偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积6 \( [/ [* U) u" l  K1 i
VK1128C    2.4V～5.2V    32seg*4com   32*3    32*2     偏置电压1/2 1/3  QFN48 (5*5mm PP=0.35mm)超小体积+ m& w+ ~5 ^7 |3 y, e
VK0192M   2.4V～5.2V   24seg*8com              偏置电压1/4      LQFP44 省电模式$ e: t% [- T! r( l8 c/ W) I9 v
VK0256   2.4V～5.2V   32seg*8com             偏置电压1/4      QFP64  省电模式
  v6 @) W6 m0 E" RVK0256B  2.4V～5.2V   32seg*8com              偏置电压1/4      LQFP64 省电模式0 w" M/ L2 Z5 v: j5 b, s4 J
VK0256C  2.4V～5.2V   32seg*8com             偏置电压1/4     LQFP52 省电模式
( s" ]) K$ L1 v3 m/ e1 I& UVK0384   2.4V～5.2V     48seg*8com              偏置电压1/4       LQFP64 省电模式: a. ]% r- c' P+ u
VK1621     2.4V～5.2V   32seg*4com  32*3 32*2        偏置电压1/2 1/3    LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)          省电模式6 D& F# t! G1 A5 B  ~7 \1 x2 N
VK1622    2.4V～5.2V   32seg*8com              偏置电压1/4   LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
# k4 a5 r0 z  }5 u  YVK1623    2.4V～5.2V   48seg*8com              偏置电压1/4      LQFP100/QFP100；DICE/DIE
. n5 @5 n3 m7 e  ?裸片(绑定COB)；COG(绑定玻璃)  省电模式
VK1625   2.4V～5.2V   64seg*8com             偏置电压1/4      LQFP100/QFP100；DICE/DIE) G! c" n6 l3 I, `5 R
裸片(绑定COB)；COG(绑定玻璃)  省电模式
VK1626   2.4V～5.2V   48seg*16com             偏置电压1/5      LQFP100/QFP100；DICE/DIE裸片(绑定COB)  省电模式
——————————————————————————————————————————————————
. i$ v3 Q1 w0 }: F6 K( l/ [高抗干扰LCD液晶控制器及驱动系列:$ ^. k! c3 J- V+ M
VK1C21A  2.4～5.2V  32seg*4com       偏置电压1/2 1/3  3线/4线通讯接口   SSOP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
4 ]: x9 H- p6 N4 G- CVK1C21B  2.4～5.2V  32seg*4com       偏置电压1/2 1/3  3线/4线通讯接口   LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
% w, E$ O* l' J3 u& zVK1C21C  2.4～5.2V  32seg*4com       偏置电压1/2 1/3  3线通讯接口        LQFP44；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
* P1 Y0 f- \+ O' GVK1C21D  2.4～5.2V  18seg*4com       偏置电压1/2 1/3  3线通讯接口    SOP28  高抗干扰/抗噪/低功耗
VK1C21DA  2.4～5.2V  18seg*4com       偏置电压1/2 1/3  3线通讯接口    SSOP28 高抗干扰/抗噪/低功耗
VK1C21E   2.4～5.2V  14seg*4com       偏置电压1/2 1/3  3线通讯接口    SOP24  高抗干扰/抗噪/低功耗
9 u7 C9 V' N! J4 c) H6 rVK1C21EA   2.4～5.2V  14seg*4com       偏置电压1/2 1/3  3线通讯接口    SSOP24 高抗干扰/抗噪/低功耗
* t9 \, S6 [9 a( B———————————————————————————————————————————————————
VK2C21A  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口   SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
/ Z' w+ T( @5 ~, V) Z$ QVK2C21AA  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4  I2C通讯接口   SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗) H. I$ E& U( G. H9 T, l$ A0 a
VK2C21B  2.4～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
8 b" Z. C6 v0 @5 t5 b1 JVK2C21BA  2.4～5.5V  16seg*4com  12*8  偏置电压1/3 1/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗2 a( ?* ]  V& P: w" h' w- }
VK2C21C  2.4～5.5V  12seg*4com  8*8   偏置电压1/3 1/4  I2C通讯接口  SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
. e+ p# v" W1 B  h1 z- @9 b) qVK2C21D  2.4～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
  |" i* Z: ?* r3 v. L" BVK2C22A  2.4～5.5V    44seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗3 f- y" i0 `! E0 b9 C$ a
VK2C22B  2.4～5.5V  40seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗' u* Y& S( h& B" U1 R( \& r2 A
VK2C23A  2.4～5.5V  56seg*4com   52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗$ ~4 }. u6 w! G. E, t! B
VK2C23B  2.4～5.5V  36seg*8com      偏置电压1/3 1/4   I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗2 X  p* B! l! d0 o9 z  b' c9 `* B5 a
VK2C24A  2.4～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
3 p  ~0 s. O0 F* B- JVK2C24B  2.4～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
; Z( P6 c% T# p——————————————————————————————————————————————————
超低功耗LCD液晶控制器及驱动系列:' C: ?* M) B* ~' S
VKL060   2.5～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24  超低功耗/抗干扰
6 F+ d' q  u- S% i3 K) I" o& zVKL075   2.5～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28  超低功耗/抗干扰# @( l' D" u+ `. }1 a
VKL128   2.5～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44  超低功耗/抗干扰$ w5 R% ^* m! a1 H! F
VKL144A  2.5～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48超低功耗/抗干扰
% `5 }8 x0 f# g9 A6 {1 EVKL144B  2.5～5.5V  36seg*4com  偏置电压1/2 1/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰3 X5 n: i) F' A9 e- _" s, l
——————————————————————————————————————————————————
, W7 y7 [5 j/ Z. P静态显示LCD液晶控制器及驱动系列：
% [9 ^- I1 n4 N- C, ]# LVKS118  2.4～5.2V 118seg*1com  偏置电压 --     4线通讯接口  LQFP128  可视角大,对比度好,不闪烁
5 [. T4 }8 o" b' S- `7 J& aVKS232  2.4～5.2V 116seg*2com  偏置电压1/1 1/2    4线通讯接口  LQFP128 可视角大,对比度好,不闪烁
(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
LCD驱动、液晶显示IC、LCD显示、液晶显示、显示LCD、段码液晶屏驱动、LCD液晶显示、段码屏LCD驱动、LCD显示驱动芯片、LCD显示驱动IC、液晶驱动原厂、LCD屏驱动、液晶屏驱动、驱动LCD、驱动液晶、LCD驱动控制器、液晶显示驱动原厂、段码LCD驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示IC、液晶驱动IC、液晶驱动芯片、LCD芯片、液晶芯片、液晶驱动控制器、液晶IC、段码驱动显示IC、笔段式液晶驱动、LCD液晶显示驱动、液晶LCD显示驱动、段码屏驱动厂家、段码驱动IC、段码驱动芯片、段码屏显IC、LCD显示IC、笔段式LCD驱动、LCD显示芯片、段码屏显示IC、段码屏显示芯片、LCD段码液晶驱动、段码LCD液晶驱动、段码驱动原厂、液晶显示芯片、段式液晶驱动、段码显示IC、LCD液晶屏驱动、笔段LCD驱动、LCD段码屏驱动、液晶屏驱动IC、液晶屏驱动芯片、液晶段码LCD驱动、液晶LCD段码驱动、LCD驱动器、液晶驱动电路、LCD驱动IC、断码LCD驱动、段码屏驱动原厂、LCD驱动厂家、LCD屏驱动IC、点阵式LCD驱动、LCD屏驱动芯片、点阵段码屏驱动、点阵液晶屏驱动、段码液晶驱动芯片、段码屏驱动、LCD驱动原厂、LCD驱动芯片、LCD段码驱动、LCD液晶驱动、液晶驱动IC原厂、液晶显示驱动IC、点阵LCD驱动、段式LCD驱动、LCD显示驱动、液晶显示驱动、段码液晶驱动/ K4 Z  V8 @; e8 A7 d
——————————————————————————————————————————————————- w+ l3 e* J$ d4 o9 [
——————————————————————————————————————————————————

/ P/ N( }0 j6 w7 G, ^

VK0256_V1.3-CN.pdf

3.2 MB, 下载次数: 0, 下载积分: 联盟币 -5
