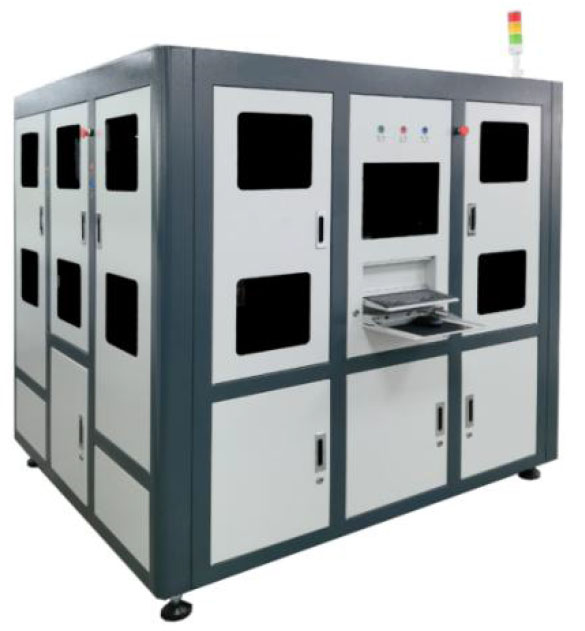

PCB 外观检查机
PCB 外观检查机.jpg
最终以出货外观为准
ZEX-420技术规格书
功能特点/Functional features
◆双进料、双出料平台。
◆全自动上下料,出料可选配辊筒线或皮带线。
◆皮带式走板,双面同时检测。
自动整板、 自动调焦。
◆双片同时检测。
◆标配双面粘尘。
技术参数∶Techical Parameter
外形尺(Dimension)
L1800mm×W1650mm×H2100mm
设备重量(Weight)
1550kg
电源供应
单相三线AC220V± 10% 50HZ  (Single-phase three-wire): 额定功率 5KW 实际运行功率 3KW  (Rated 5KW/ Actual 3KW)
气源供应
0.5-0.7MPa 耗气量 100L/min
环境要求
温度 18-25/相对湿度 RH 45%-70%
测 板 尺 寸
Min :W50*L80mm Max:  W300*L420mm
最大测板宽度取决于相机数量和相机解析。
测板厚度
0.4-5mm
相 机 类 型
彩色线阵相机
相 机 解 析 度
12-30um
光源配置
亮度可调多角度组合 LED 光源
扫描速度
80-200mm/s  (取决于相机解析度
设备产能
400-1200pcs/H  (取决于相机解析度和测板尺寸
检测数据来源
CAM+扫描相机出图
工程资料格式
RS-274X ODB++
图像接收处理
彩 色 相 机
检测方式
智能    学习
缺陷确认
AVI 线 +线下
检测缺陷范围
绿油上焊盘、露铜、凹陷、凸铜、绿油发白、断绿油桥、开路、 短路、缺口、锡珠入孔、绿油下线路上杂物等
适用板类型
可用于喷锡板、沉锡板、沉金板、镀金板、沉银板、OSP 抗氧 化板等 6 种板。
