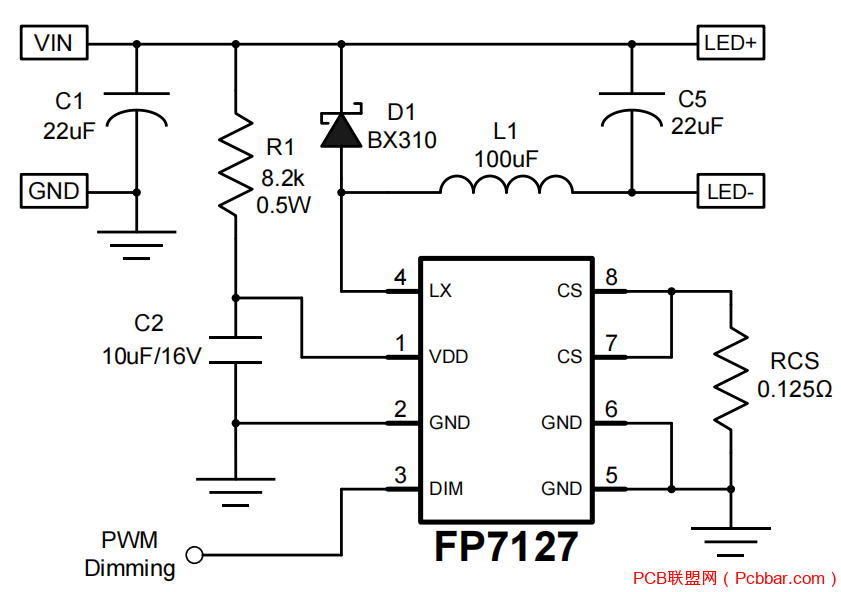

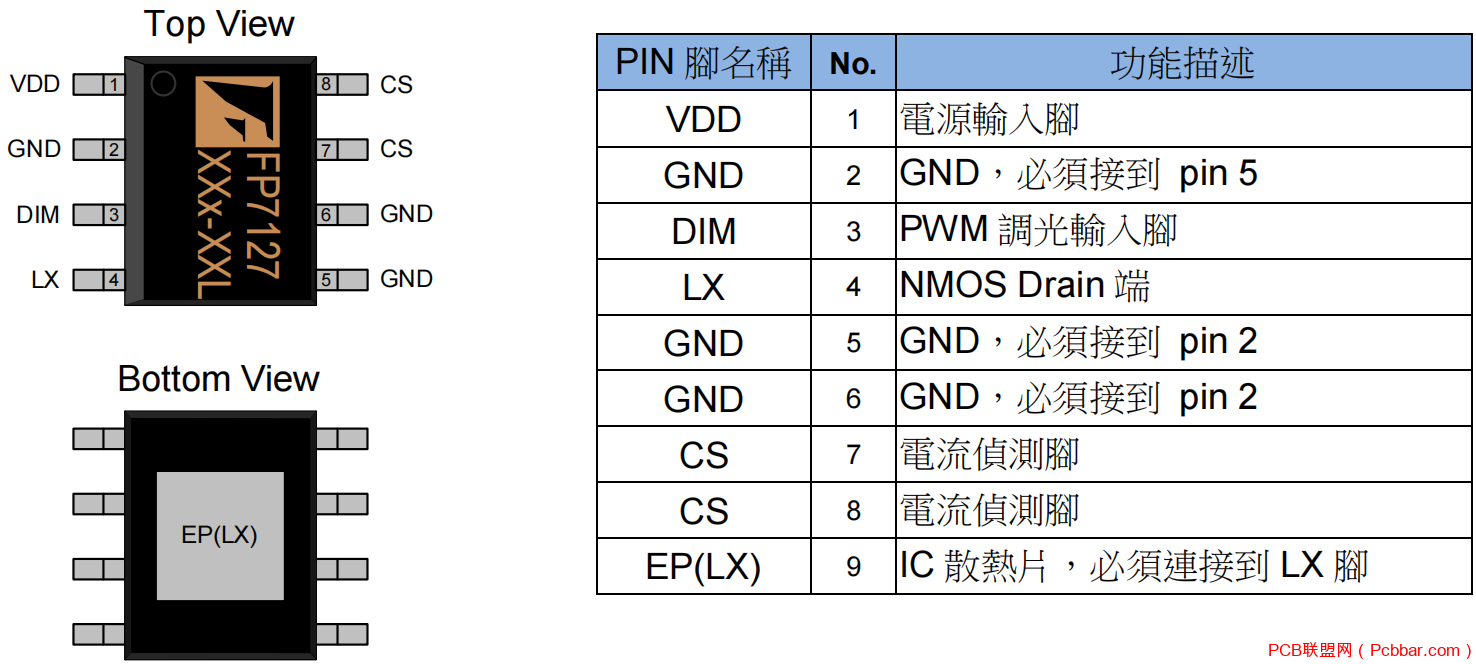

FP7128是平均电流模式控制的 LED 驱动 IC，具有稳定输出恒流的能力，优秀的负载调整率与高精度的电流控制。不用额外增加外部补偿元件，简化 PCB 板设计。FP7127可接受 PWM 数位调光，建议调光频率 0.1kHz~20kHz。 特色 高速反应回路 可接受数位调光 具有过温保护功能 短路保护功能 输入欠压保护 PIN 脚描述 应用电路 应用条件： 输入电压 = 58V~72V 输出LED电压 = 52V 输出LED电流 = 2A 调光范围：0.1%~100% C1：输入电容，电容值依输出瓦数决定，稳定输入电压纹波。 C2：VDD 稳压电容，建议使用贴片电容(MLCC) C5：输出电容：降低输出电流纹波，改善EMI 电磁辐射。 R1：降压电阻，此电阻会消耗较大瓦数，建议采用多电阻并联方式。 RCS：输出电流设定电阻，建议尽量靠近IC，降低输出电流侦测误差。 D1：输出滤波二级管，建议使用萧特基二级管，降低在二级管上的功率损耗。 L1：此电感提供电路回路储能/放能与滤波功能，输出瓦数越大线径要越粗；电感量会直接影响工作频率，需依照工作条件设计合适的电感值。 6 S0 M V4 W7 q8 d0 g3 }' B
