[Altium] SW6124--支持 PD 的多协议双向快充移动电源原理图与PCB文件

[复制链接]
漂泊小鱼儿 发表于 2021-7-19 09:07:09 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
芯片型号:SW6124
设计层数:2
设计软件:AD
包含文件:PCB

1. 概述
SW6124 是一款高集成度的双向快充移动电源专用多合一芯片,其集成了4A 高效率开关充电,
18W 高效同步升压输出,PD/QC/AFC/FCP/PE/SFCP 等多种快充协议,电量计量,照明驱动以及相
应的控制管理逻辑。外围只需少量的器件,即可组成完整的高性能双向快充移动电源解决方案。
2. 应用领域
• 移动电源
• 其它电池供电设备
3. 规格
• 开关充电
 电流高达4A,效率高达96%
 支持4.2/4.3/4.35/4.4V 电池类型
 支持电池温度保护
 支持温度环控制
• 同步升压
 输出功率高达18W,效率高达95%
 支持线损补偿
 自动负载检测
 自动轻载检测
• 输出快充协议
 支持PD3.0/PD2.0
 支持QC3.0/QC2.0
(高通认证编号:4788144154-2)
 支持AFC
 支持FCP
 支持PE2.0/PE1.1
 支持SFCP
• 输入快充协议
 支持PD3.0/PD2.0
 支持AFC
 支持FCP
 搭配SMB1351/1352 支持QC3.0/QC2.0
• Type-C 接口
 内置USB Type-C 接口逻辑
 支持Try.SRC 功能
• BC1.2 模块
 支持BC1.2 DCP 模式
 支持苹果/三星模式
• Lightning 口解密
 支持Lightning 口解密功能
• 电量计量
 内置12bit ADC
 支持百分比电量
 自适应各种类型电池
 支持3-5 个LED
 自动识别LED 数量
• 照明驱动
 内置照明LED 驱动
• 快充指示灯
 内置快充指示灯驱动
• 按键
 支持机械按键
• 保护机制
 输入过压保护
 输出过流/短路保护
 充电超时/过压保护
 温度保护
• I2C 接口
• QFN-40(6x6mm) 封装

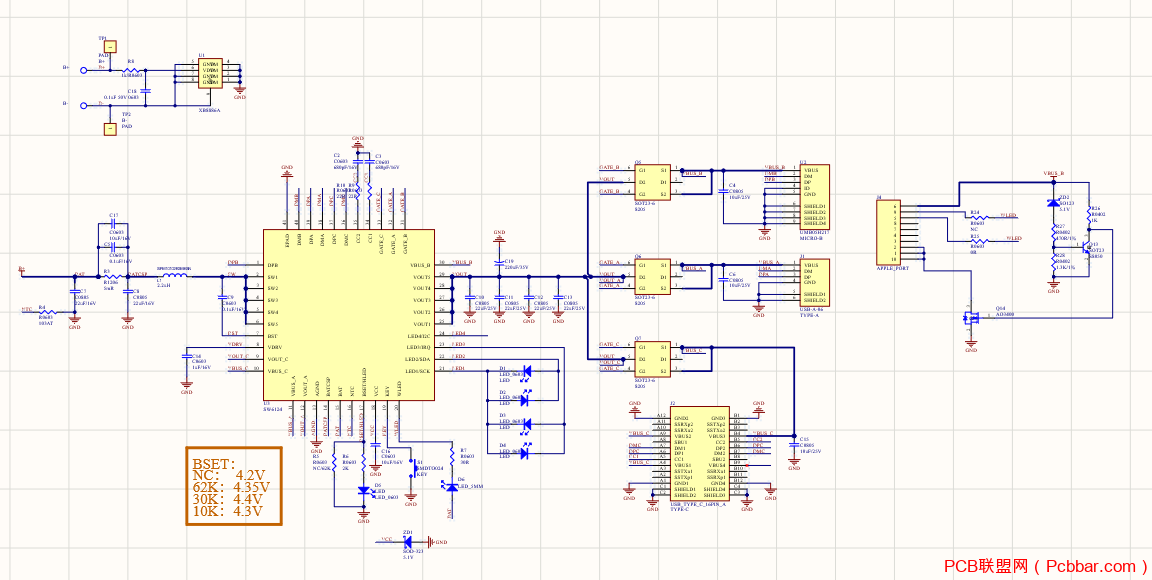

PCB与原理图
游客,如果您要查看本帖隐藏内容请回复

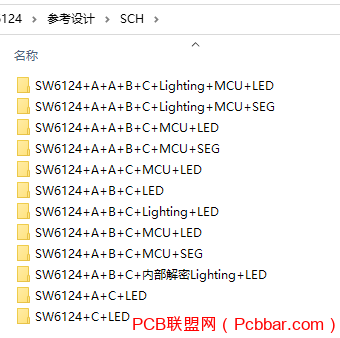

参考资料
