pads layout 覆铜

[复制链接]

qidi-gao

3 主题	21 帖子	165 积分

Rank: 1

积分: 165

发表于 2021-5-2 17:47:17 | 显示全部楼层 |阅读模式

本帖最后由 qidi-gao 于 2021-5-2 17:52 编辑

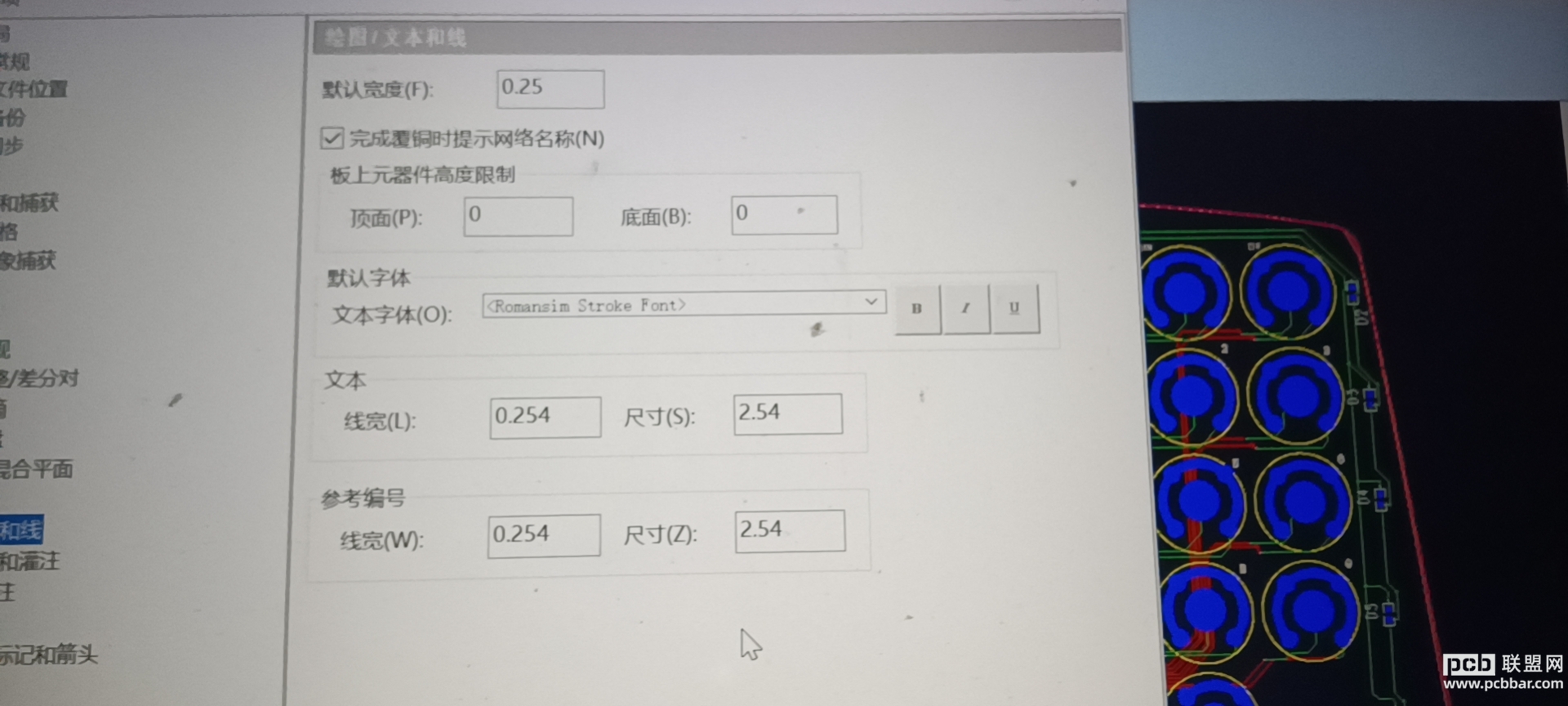

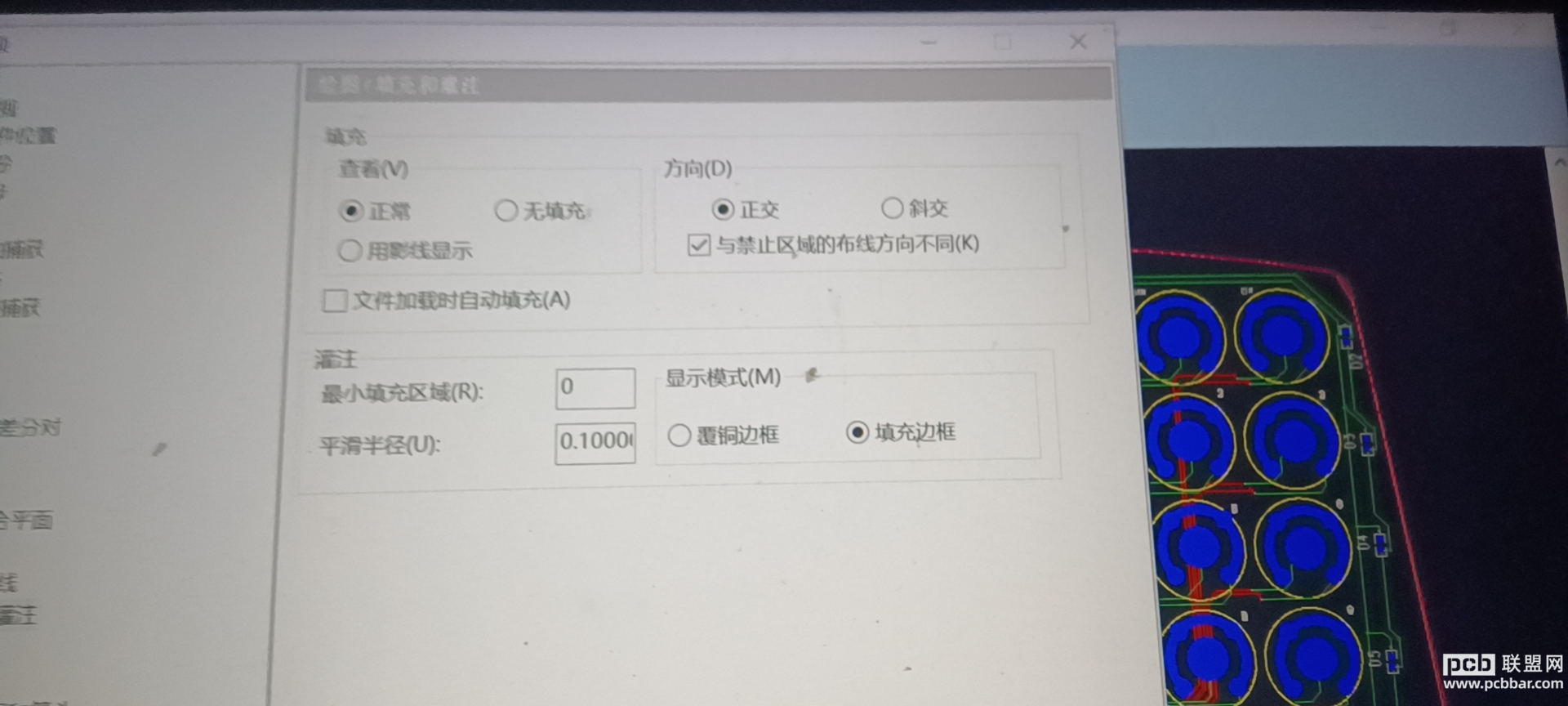

pads 铺铜的时候，提示：错误--尝试减小平滑半径或覆铜边框宽度是哪里出了问题啊？




回复

使用道具举报

LIUHAORAN

2 主题	82 帖子	364 积分

Rank: 1

积分: 364

发表于 2021-8-18 14:19:53 | 显示全部楼层

遇到同样的问题，楼主有没有解决？分享一下解决方法。

回复支持反对

使用道具举报

小时了了

21 主题	125 帖子	845 积分

Rank: 2

积分: 845

发表于 2021-10-26 18:52:56 | 显示全部楼层

格点跟线宽没设置好。

回复支持反对

使用道具举报
