【立创EDA开源推荐】001期 | WIFI智能插座学习板

工程名称:WIFI智能插座学习板
工程作者:美岩电子制作(点击查看作者更多工程)
工程链接:https://oshwhub.com/LoveYanElecDIY/diy-she-ji-zhi-neng-cha-zuo
(点击链接可直接在线打开原理图、PCB)


工程简介:
本设计基于STM32控制器,使用HLW8032计量芯片采集电能,以阿里云为媒介,通过ESP-01M WiFi模块传输数据而组成的智能插座系统。

设计思路:
以STM32为控制器,HLW8032计量芯片采集电能,阿里云为媒介,ESP-01M wifi模块传输数据组成的智能插座系统。
系统包括底层硬件,阿里云平台以及手机App,可以通过手机APP控制插座的通断(包括定时),以及观察插座的电能使用情况等。

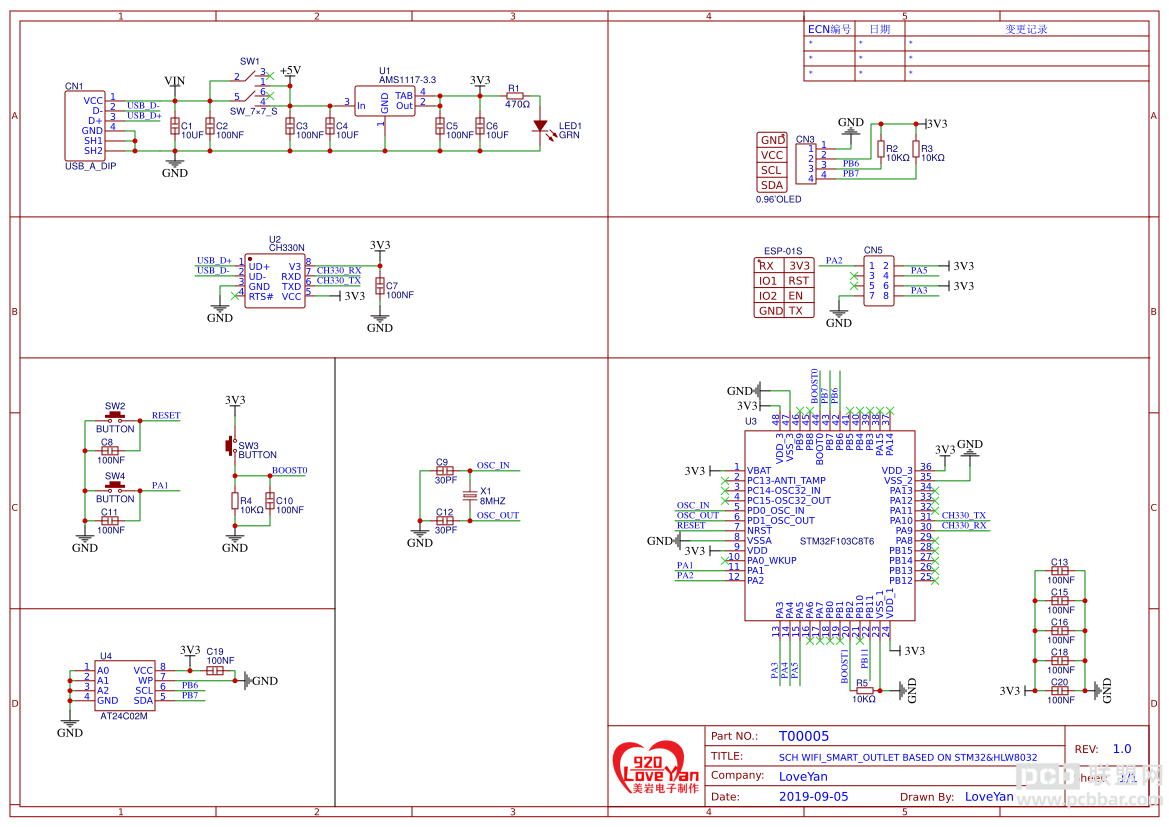

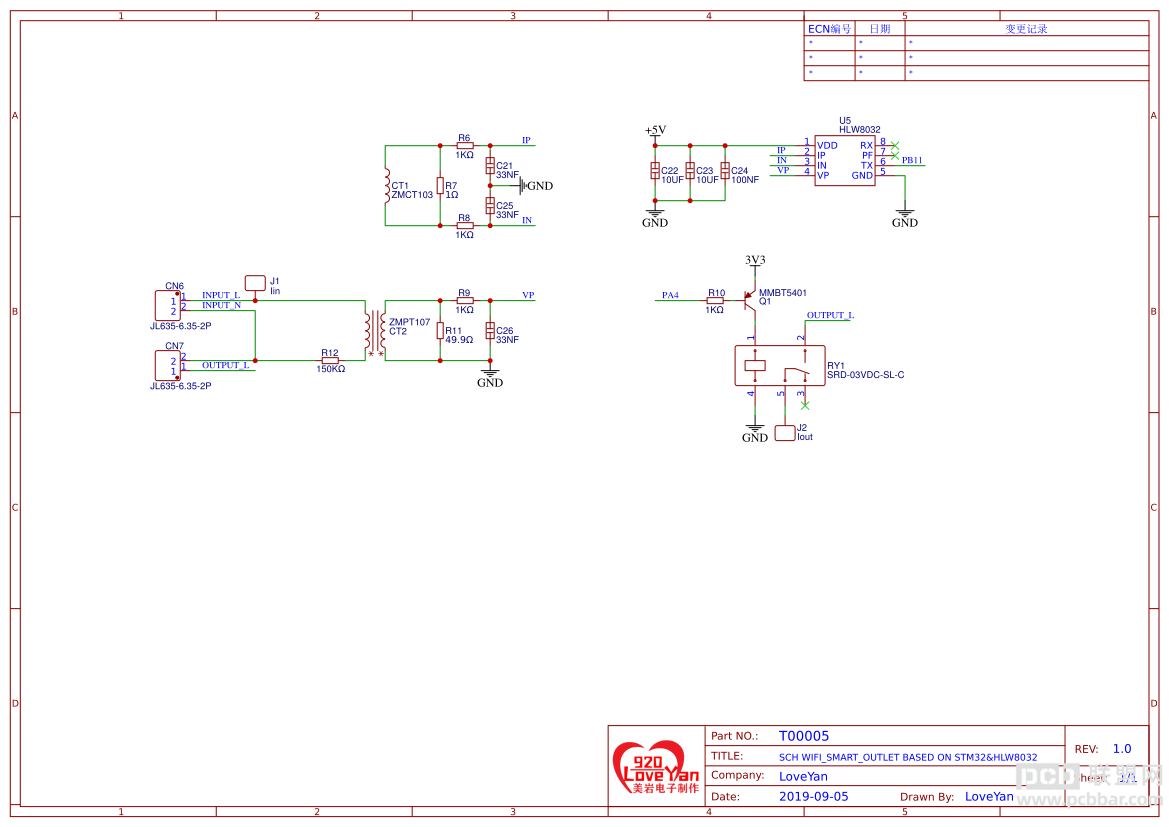

原理图(点击工程链接可在线打开原理图)

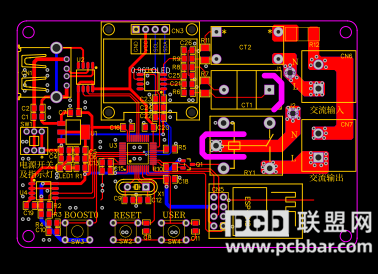

PCB图(点击工程链接可在线打开原理图

工程附件:
  • SmartOutlet程序.rar
  • android_project_source.zip
  • 配置wifi密码.png
  • 配置成功.png

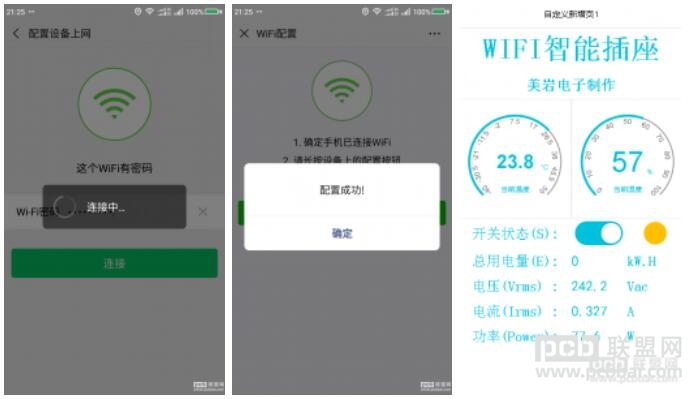

  • APP截图.png
