Logic软件怎么查看整个设计文件的PIN数呢？

凡亿Alita

我们使用Logic进行原理图的设计，设计完成之后，需要做pcb设计，有的时候PCB设计是给别人做的，所以需要知道整个工程有多少个焊点数，针对于原理图设计，我们这里特意讲解一下原理图如何去查看整个设计文件的焊点数，具体的操作如下：

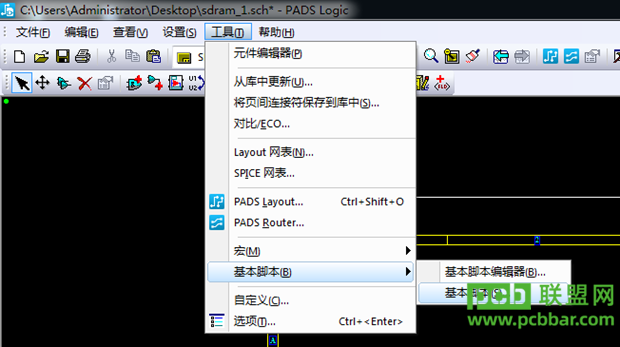

第一步，在原理图页面当中，选择菜单栏【工具】-【基本脚本】-【基本脚本】，如图1-1所示；

       图1-1 菜单栏基本脚本

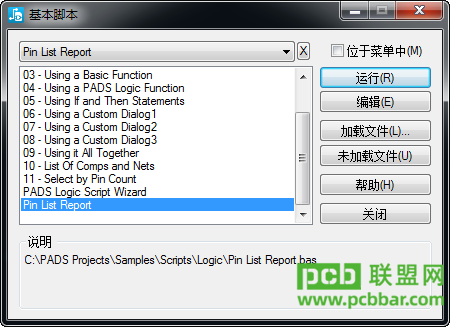

第二步，在弹出的【基本脚本】对话框中，单击 PiN List Report(PIN 列表报告)，点击运行，如图1-2所示；

图1-2 基本脚本对话框

第三步，运行之后，系统会自动弹出一个有整个原理图管脚列表的 Excel表格，（这个要自己电脑上有装好Excel软件），如图1-3所示；

图1-3 弹出的Excel表格

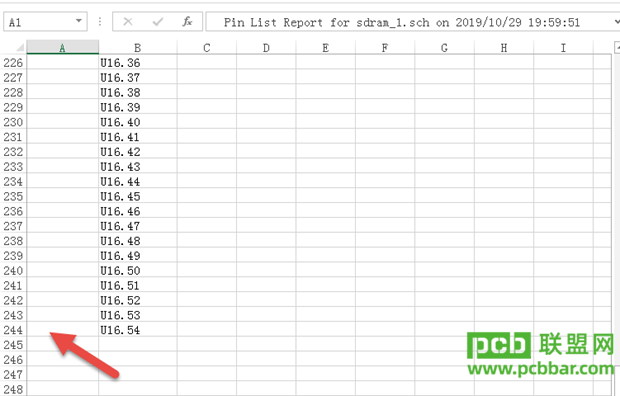

第四步，在这个表格中一直往下拉到最后一栏，在最左侧就会整个设计文件的PIN数一共有244个，再减去第1、2排没有管脚的两栏，那如图1-4所示，这个原理图上一共有242个管脚数；

    图1-4 原理图设计文件PIN数显示示意图

上述，就是整个Logic软件设计的原理图文件，查看设计PIN总数的方法。我们除了需要会运用logic软件进行原理图设计以外，还需要会运用logic软件进行一些参数的查询。
