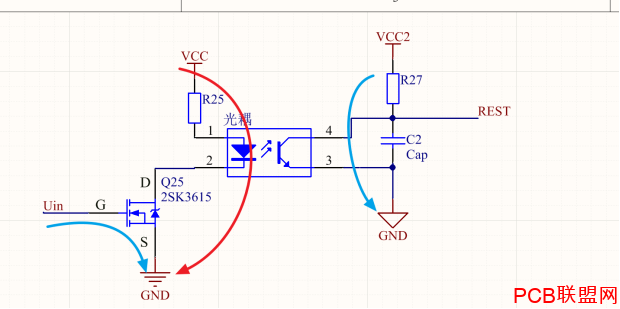

单片机的复位电路 复位电路又叫做初始化电路，它是的目的是将芯片的工作状态回到我们的初始状态，特别是我们的芯片在工作的过程中出现问题，这时候我们就可以对我们的芯片的内部进行复位处理。 单片机的复位可以使用我们专门复位的芯片进行复位，同时也可以自己进行复位电路的一个搭建来实现我们的复位操作，芯片的常用的复位方式有高电平复位和低电平复位， 该电路是一个低电平复位电路，我们可以看到红色箭头，一开机，这个电路的电压降全部在R500中，慢慢的电容充电，将我们的REST维持一个高电平的状态，实现了我们的单片机处于高电平的工作状态，当我们的按键按下，我们的电容两端电压不能突变，但是也在放电的过程，这样把我们的电流电压 释放，我们的REST就没有办法维持一个高电平的状态，这样就实现了我们的低电平的过程，这里大家不要被滤波电容受到影响，电容对直流来说就是一个池塘进水不放水，对交流来说由于交替的正负信号的变化，就会形成我们的电容滤波作用。运用T = 1.1RC 可以算出时间。单位我们电阻和电容统一计算。 高电平复位的原理也是一样。电容不能突变，随着时间变化，慢慢的电源电压都在在电容处，然后我们的REST复位管脚就会在低电平的钳制（REST的电压是在R50上面取得，根据分压公式）。当我们的按键按下，我们的电压就会加载R50上，这样我们的REST就会有一个高电平的脉冲，这样我们的芯片内部就会高电平进行复位。 同时，如果实现芯片对芯片的复位控制，也可以配合光耦或者专用的复位芯片进行 设计，复位电路的就是保证复位管脚在一个电平工作，然后通过一个复位电平将芯片进行复位处理。 --------------------------------------------------------------- 每天学习一个技巧，日积月累你也是专家！
