[Altium] Altium怎么进行线路的开路检查

[复制链接]
凡亿李蜇龙 发表于 2019-1-28 18:01:15 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题

Altium怎么进行线路的开路检查
在用Altium设计pcb时线段的连接没有连接到中心,看起来是连上的,实际他并没有连接上(就连drc检查都有时检查不出来),这样就容易出现虚焊,对自己造成损失。所以,在画完板后,对PCB进行开断路的检查是非常必要的。下面就来介绍一个常用的小方法:

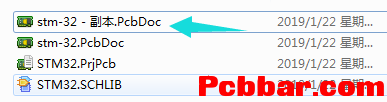

[size=11.0000pt]1. 对已完成的pcb文件进行复制备用。

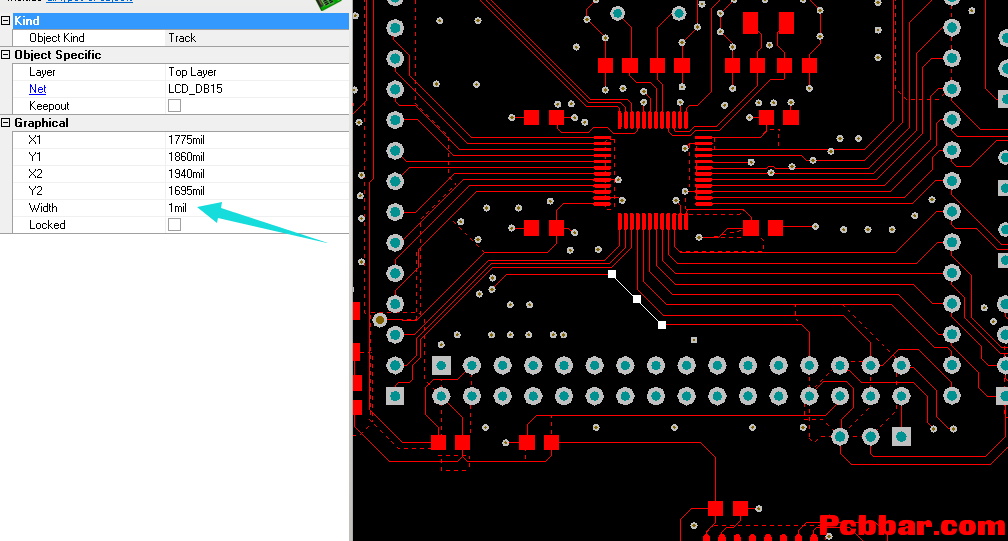

[size=11.0000pt]2. AD中将复制的pcb文件打开,把铜皮隐藏,对线进行全局操作,把线宽全部改成1mil
3. 对改的pcb进行DRC检查,找出断路的地方。

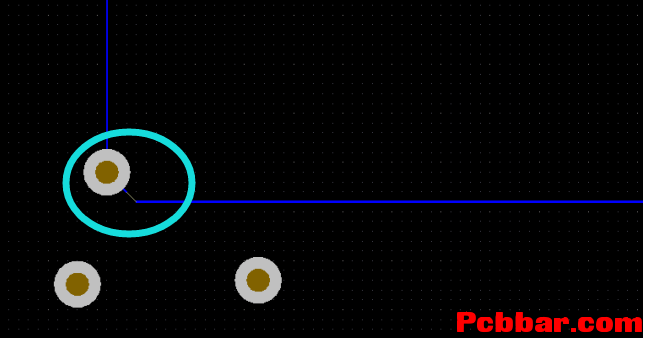

           修改板

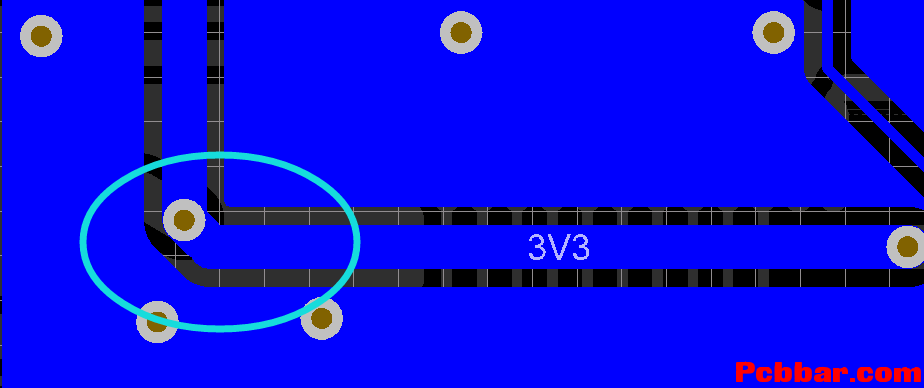

                                       原板
4.对照修改的pcb上断路的地方,在原板上进行修改。

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
