[PCB技术] 用不同的颜色点亮PCB预拉线(飞线)的方法

[复制链接]
发表于 2018-11-7 15:43:39 | 显示全部楼层 |阅读模式
在PCB布局完后,如何用不同的颜色点亮不同的网络预拉线(飞线),方便我们对一些关键飞线的查看,以及方便布线工作。下面是详细的设置步骤,供大家参考。

具体操作如下图
[size=12.0000pt]1. Designer/Netlist/Edit Nets

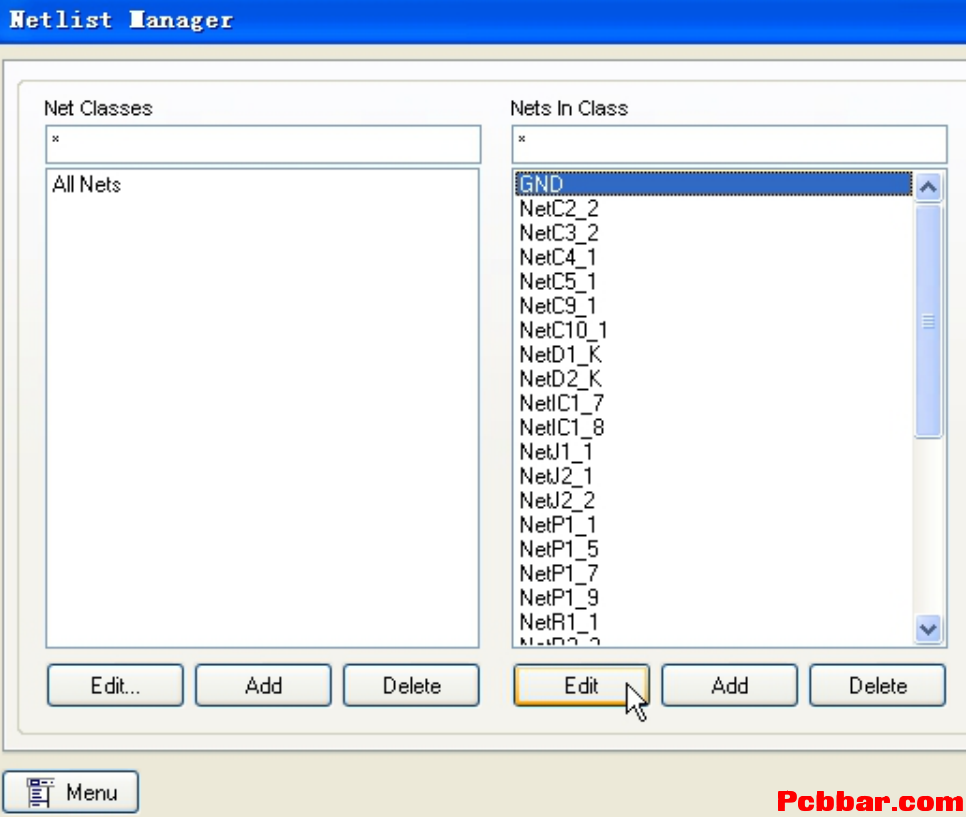

[size=12.0000pt]2、选择要修改网络线颜色的网络,然后点Edit编辑。

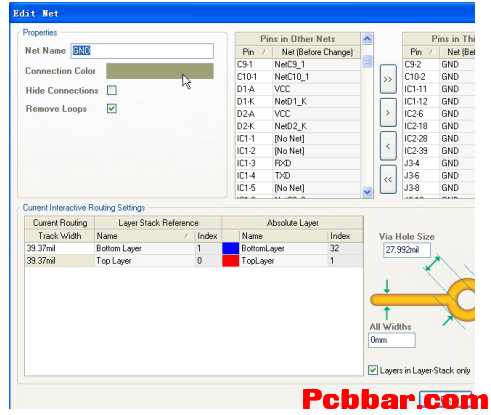

3、进入Edit Net,双击Connection Color的颜色框。
4、选择需要的颜色,然后点击OK即可。
实际的显示效果如下:



---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
