pcb设计指导:Board cutout不可以作为开孔开槽

[复制链接]

26

主题

148

帖子

1154

积分

三级会员

Rank: 3Rank: 3

积分
1154
QQ
发表于 2018-10-9 17:49:31 | 显示全部楼层 |阅读模式
Board cutout不可以作为开孔开槽,此项只能做为绝对参照图体现(3D效果)仅此而已,
不能被转出Gerber元素来作为成形加工的。如需要设计开孔或开槽,请同板框线一个层画,
在Keep-out层或者机械1层画出形状。
案例:此文件Board cutout设计
Board cutout1.png
& l9 V) n7 v+ F: T+ v* F
下图3D效果显示有孔(虚理开孔)
Board cutout2.png
生成Gerber文件,Board cutout设计元素丢失; N. Q0 t+ ]* m0 B" b* ~) D) x
Board cutout3.png

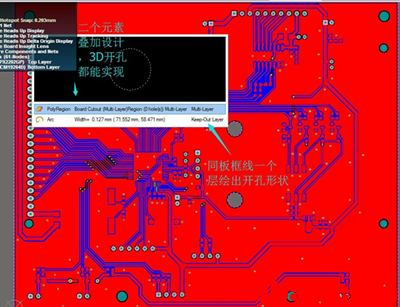

正确的设计是Board cutout和成形(实线)叠加
Board cutout4.png
* d& B0 y8 p$ m4 M8 E' s  N$ D
Keep-out层绘出开孔形状,生成的Gerber效果图
1 w& C- v7 v* t. d2 D8 r7 H: \) I
温馨提示:keepout勾不能勾

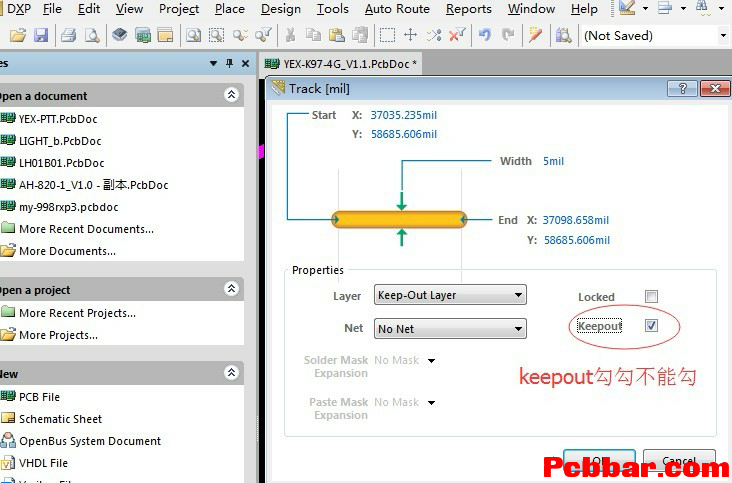

Protel系列、AD系列软件所画的线,不论画在哪一层(包括走线层、Keepout层等),双击打开线的属性,
一定不能勾选keepout选项,一旦选中了keepout选项,则这根线无法在gerber文件中生成,导致此线无法生产出来。

9 D: w* H; c& A# x
1. Protel99se软件为例
Board cutout5.png
2.Altium designer软件为例
Board cutout6.png
Board cutout7.png


& c/ Q, Y% Z1 v( m* J

& W. Q1 H" p/ D. `
pcb打样5元5片  算价下单网址:www.sz-jlc.com/m T:18681569452  Q800058504
