[PCB技术] Allegro怎么进行分区设计 协同设计

[复制链接]

1066

主题

9313

帖子

4万

积分

联合创始人

元始天尊

Rank: 3Rank: 3

积分
48549

突出贡献优秀版主荣誉管理

QQ
发表于 2018-8-30 10:41:33 | 显示全部楼层 |阅读模式

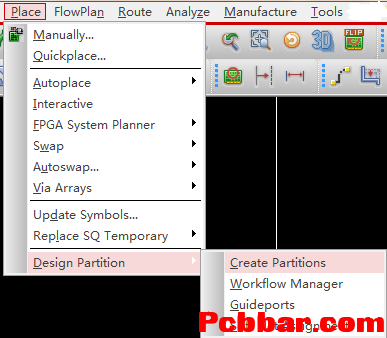

第一步选择Place---Diesign partition----create partition,如图8-1分区设置示意图:
图8-1分区设置示意图
第二步鼠标右键点击PCB工作界面然后在弹出的选项中选择Add shape后绘制你需要分区出去的区域;
第三步画好区域后在图8-1的页面下点击workflow Manager后出现 图8-2所示的workflow工作界面,在左上角Select下勾选第二个然后其他默认,在下方勾选Suppress Mail然后点击EXport就将所绘制的区域分割出去给别人了。

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
