Altium原理图中怎么能检查网络短路 图文教程
按住Alt点击高亮网络,然后一个个去检查。

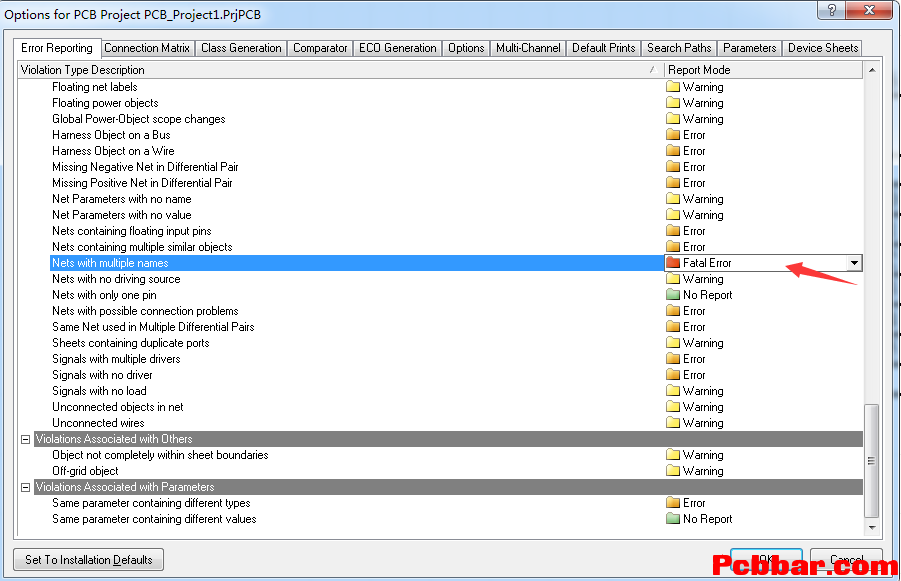

设置编译选项,不准许存在“重复命名的网络”将它设置成严重错误类型,再进行编译检查。

以下是常见的检查项
“Duplicate Part Designators”-重复的器件位号
“Floating net labels”-悬空的网络
“Nets with multiple names”-重复命名的网络
“Nets with only one pin”-单点网络

---------------------------------------------------------------
每天学习一个技巧,日积月累你也是专家!
