压力大，这几年都在降本，嵌入式开发入门也不得不考虑成本优先！

工程师进阶笔记

我是老温，一名热爱学习的嵌入式工程师
关注我，一起变得更加优秀！
瑞芯微（Rockchip）这几年在半导体芯片领域发展非常迅速，在高性能AI处理器芯片领域，交出了不俗的市场成绩，2024年的财报数据非常亮眼！
8 A5 E. a1 P/ c1 w, F! m前段时间，我去参加了瑞芯微（Rockchip）相关的技术研讨会，然后顺便了解了一下RK芯片的 Roadmap，得到了不少关键信息。
+ ]6 O2 N" r6 \. v7 q


" a0 Q, q" s7 f+ y+ ?; V( L/ U1 fRK最近几年的芯片产品线
在高性能处理器方面，RK3588是旗舰级别的存在，RK3399/RV1109/RV1126等等，都是性能强悍的处理器芯片，但对于中低性能的入门级处理器，RK似乎比较低调。
1 h4 [9 @1 Y( l3 h从2024年下半年开始，RK开始布局入门级别的中低性能处理器，所以开始推出RK3506，定位入门级别（上图右下角）。
' G) N& u+ n% J& j: Z* B* b从这款芯片的配置来看，似乎是用来对标其他国产芯片厂家的入门级MPU芯片。
为啥要推出RK3506？我估计RK那边是想通过这款芯片来填补入门级处理器的产品线空缺，然后进一步扩大自身的市场份额。
我在网上搜索了一下关于RK3506的信息，发现不少厂家已经推出这款芯片的开发板，其中就有嵌入式初学者熟悉的正点原子。
( O8 B7 `; q$ }' r1 b: q我这周刚拿到这款板子，塑料外壳+泡棉内衬的包装方式，整体显得中规中矩，配套了两条Type-C数据线和两块红色PCB天线。


（创客型的产品，正点原子似乎都偏向于这种包装方式）
: ?" K, H2 B2 l据我了解，正点原子之所以推出这款RK3506B开发板，主要是为了方便学生/极客/工程师等群体，用来进行毕业设计/比赛/方案验证。

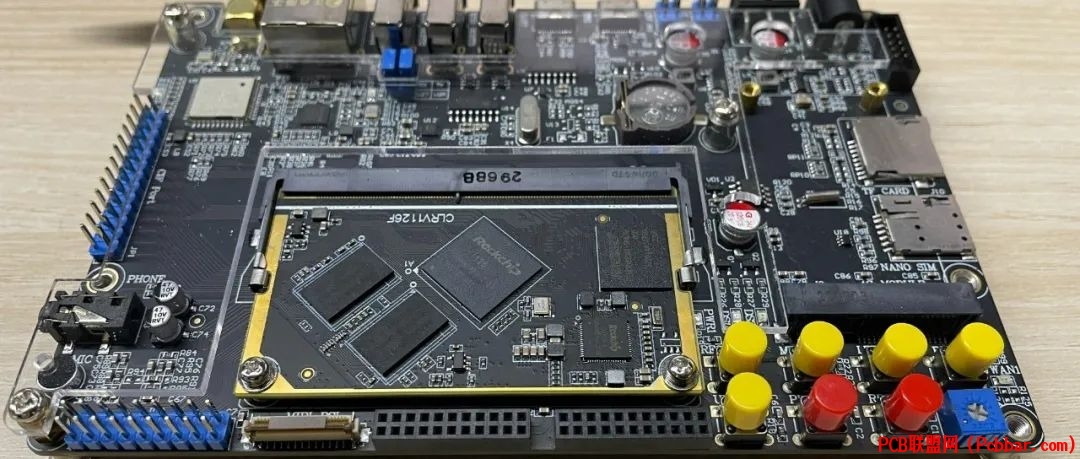

开发板设计成【小系统板+底板】的形式，整体延续了正点原子Linux开发板产品线的设计风格，哑黑色阻焊+沉金焊盘。
细心留意一下小系统板的设计，它并不是采用Linux核心板一贯的邮票孔或者B2B接口，而是通过两边排针的方式，引出了CPU的关键引脚。
6 B7 y& D2 p: Q1 H

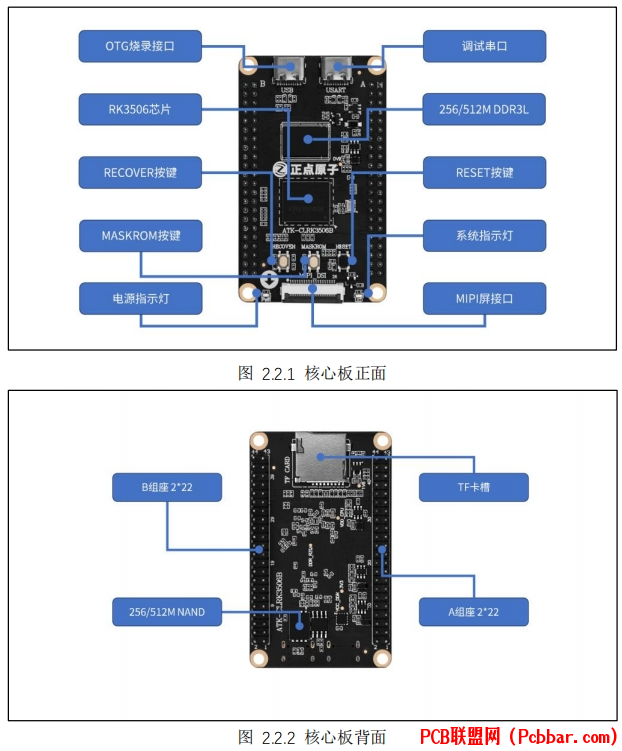

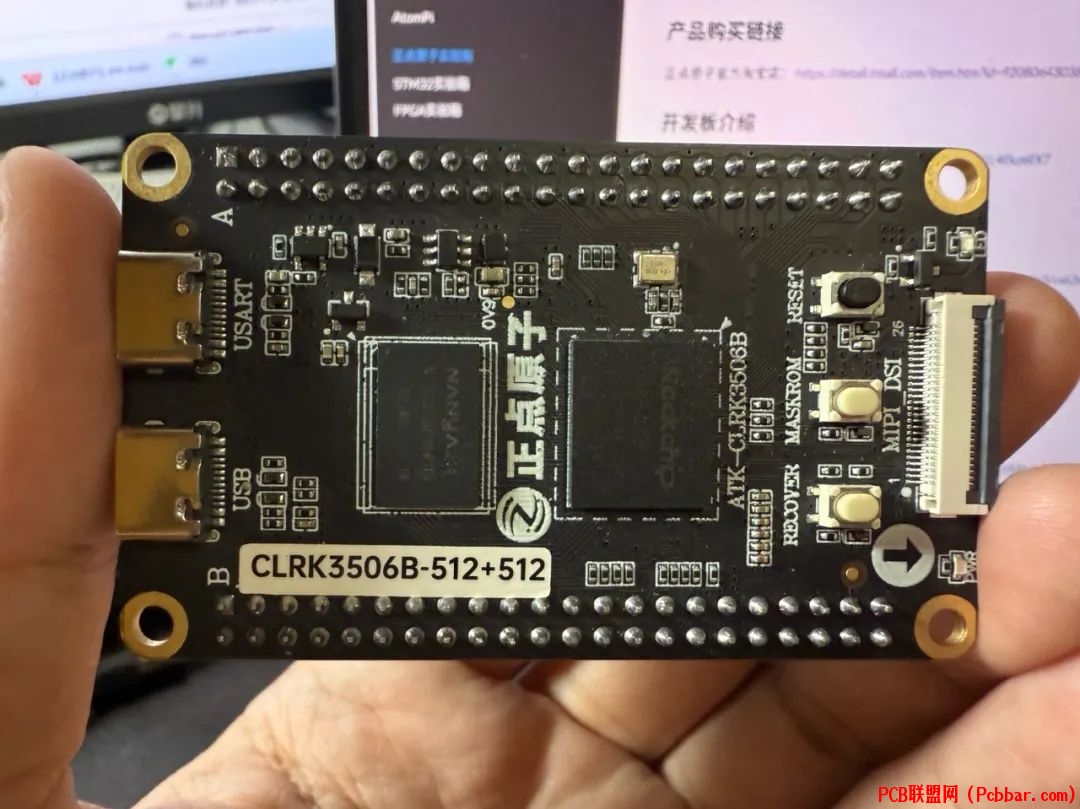

小系统板通过两个Type-C,引出了调试串口和OTG烧录接口，MIPI-DSI用于外接触摸显示屏，两组2*22的排针引出了CPU大部分引脚，底部还设计了一个TF卡槽，板载的三个物理按键用来配合固件烧录，还有电源指示灯和系统指示灯，如下图所示。
0 q# S2 q( a0 {


. p! r! R. O6 `# a/ R这个小系统板有一个很大的优势在于，仅需一条Type-C线就可以点亮，并且能独立外接MIPI-DSI屏幕，可以通过TF卡进行系统启动，引出大部分的CPU引脚，整个小系统板单独启动的功耗小于1W。

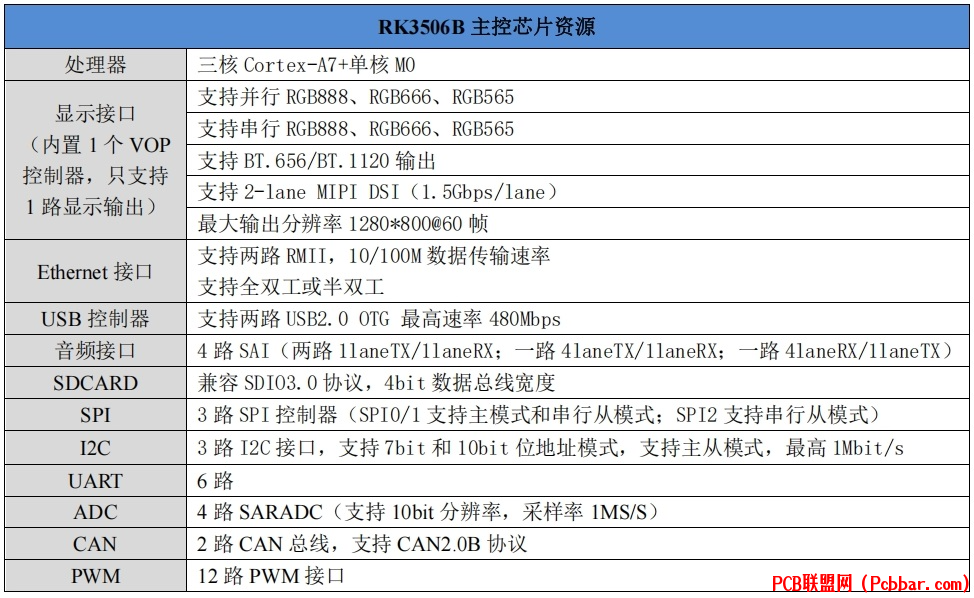

小系统板的CPU是RK3506B，商业级芯片（工业级的型号是RK3506J），有【256+256】和【512+512】这两种配置规格，关于RK3506B的配置性能，可以参考一下以下表格。

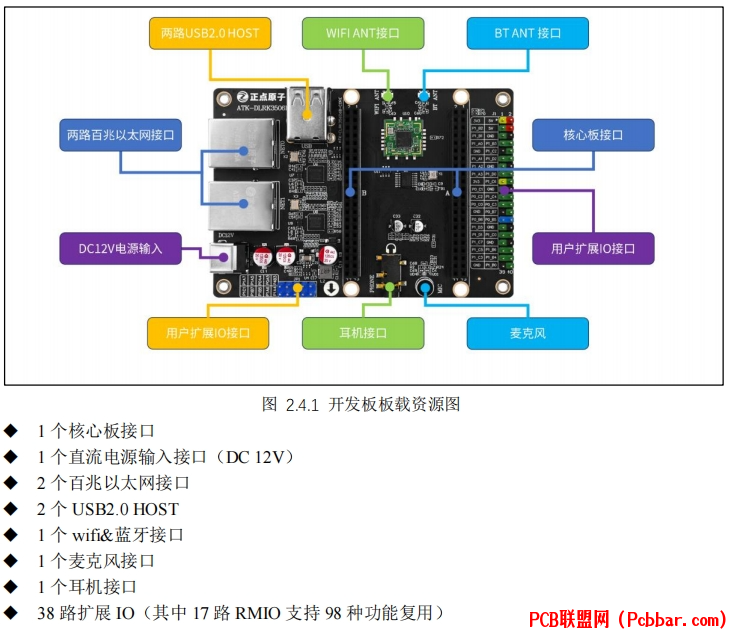

+ ?( m+ e1 C3 P& |再看看配套底板的硬件资源，主要有DC-12V电源供电接口，两路百兆以太网，两路USB2.0-HOST，Wi-Fi/BT，用户扩展IO接口，麦克风和耳机，如下图所示，


底板没有设计成大而全的开发板形式，妥妥地说明了，这款开发板就是面向创客或者学生群体，嵌入式工程师也可以拿这款板子来做一些项目方案验证~
大家也知道近几年的经济情况，很多嵌入式初学者或者创客爱好者，在入门学习成本上会有不少顾虑，主要是担心成千上百地把开发板买回来就扔在一边吃灰，知识没学到还浪费钱。
* T7 R: c5 |0 a+ ^  L% o2 [所以，创客型开发板在设计之初就考虑到这一点，尽量控制成本，不在开发板上增加过多的硬件元器件，这种高扩展性的产品形态，可以节约开发者很多成本，所以它的零售价格可以做到非常低。（具体价格，大伙可以自个儿网上查查）
接下来，我们来看一下开发板的硬件细节~

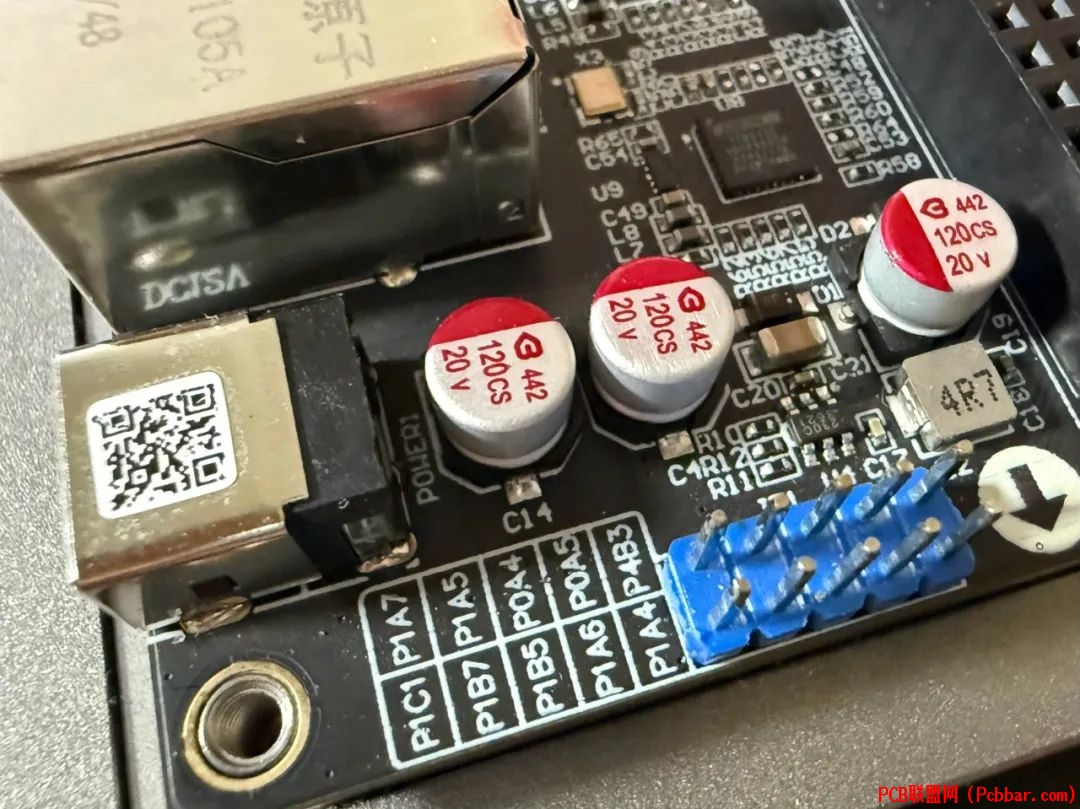

底板采用DC-12V电源供电，貌似是瀚源的DC-044A端子（看起来挺高端的），使用SCT2230这款DC-DC芯片进行12V转5V和5V转3.3V，电源电路做了充分的滤波设计。
8 h# J# ~& G2 g( V9 {7 c7 }& M7 W  X( `" m

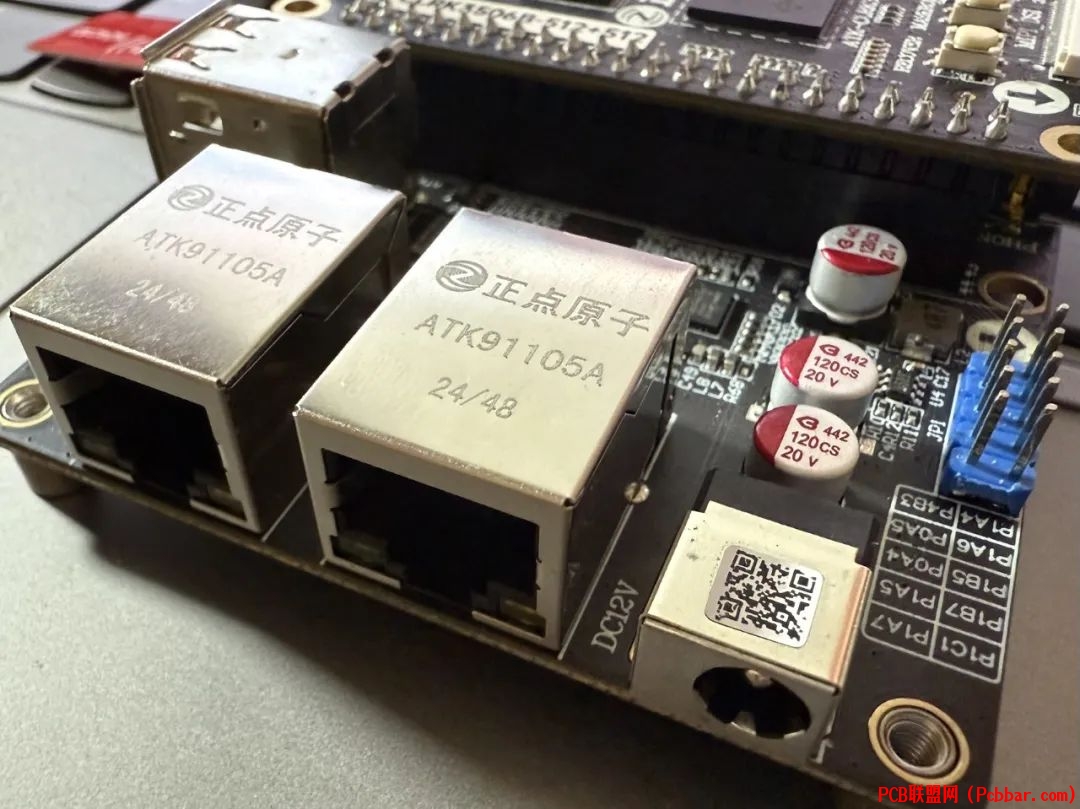

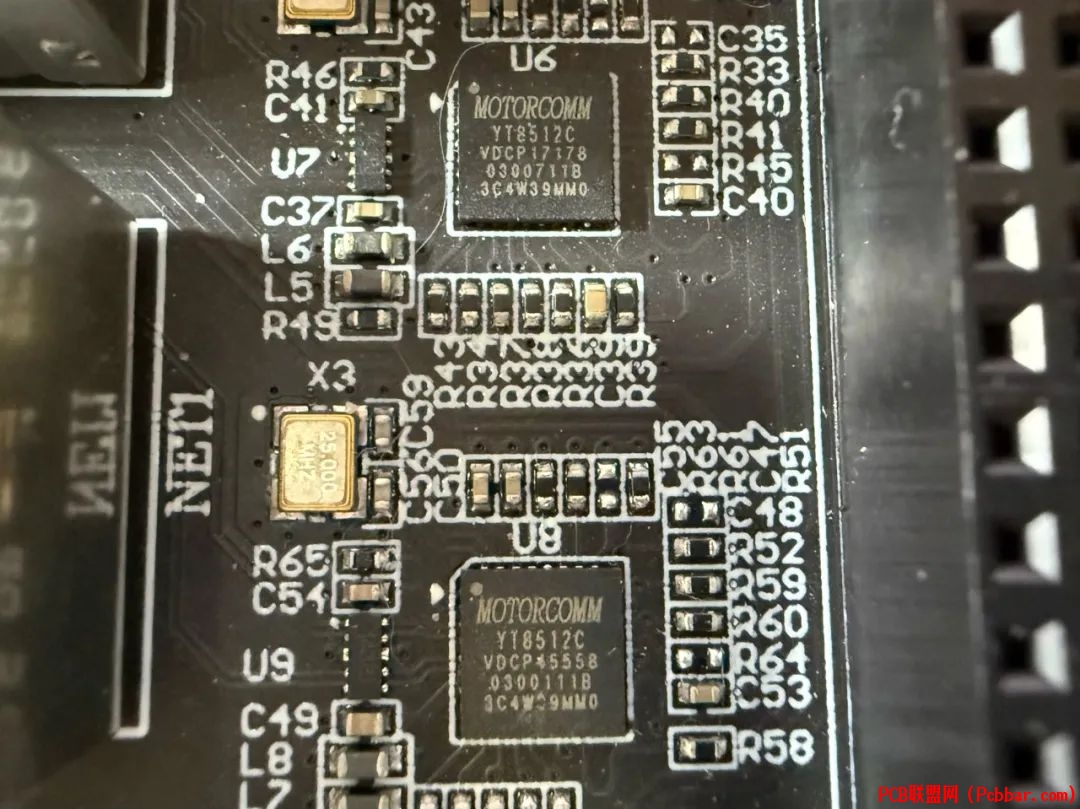

7 t- O8 {1 z. F2 O( t; w; e两个百兆以太网RJ45接口并排放置，上面刻着正点原子的品牌丝印和Logo，应该是正点原子定制的元器件，以太网芯片用的是裕泰微电子的YT8512C，很多开发板上都用这款以太网芯片。


  Z: O9 M; L# j

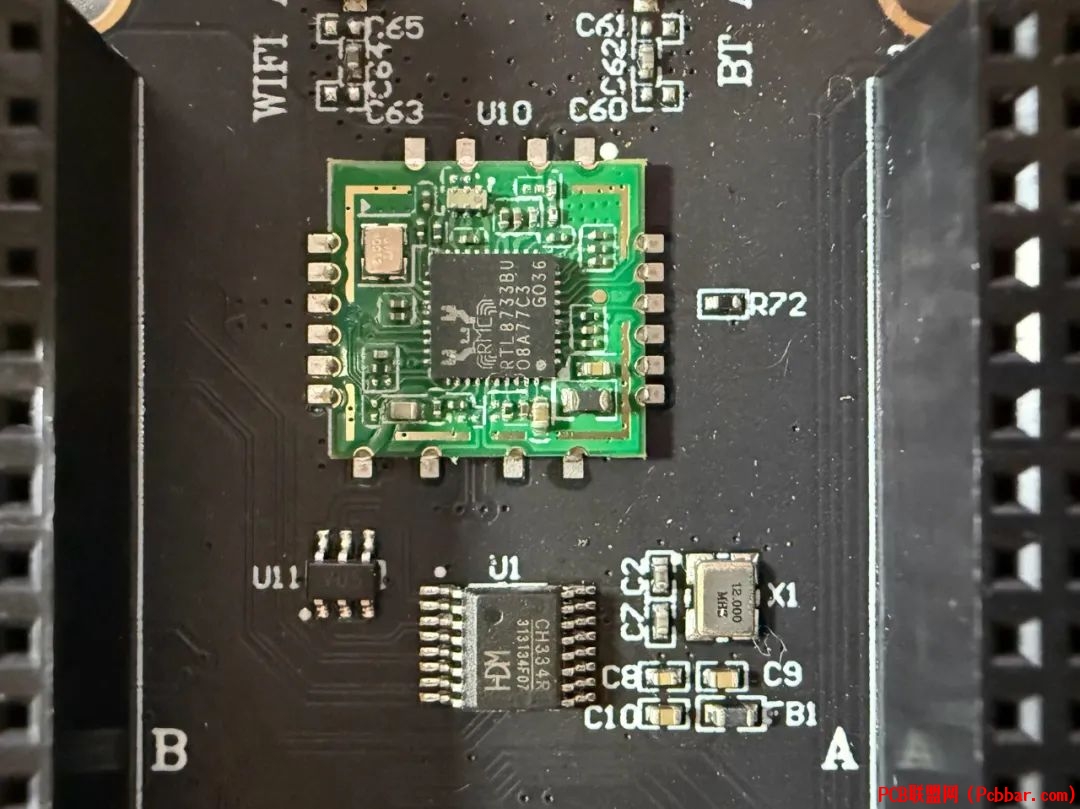

底板上搭载了一个型号为RTL8733BU模组，这个模组同时集成了Wi-Fi和蓝牙BT功能，并且引出了两个RF天线端子，方便外接天线。


Wi-Fi/BT模组下面的U1，是沁恒的CH334R芯片，这是一款USB-HUB，用来扩展开发板的USB接口，这款开发板底板提供了两路USB2.0-HOST接口。

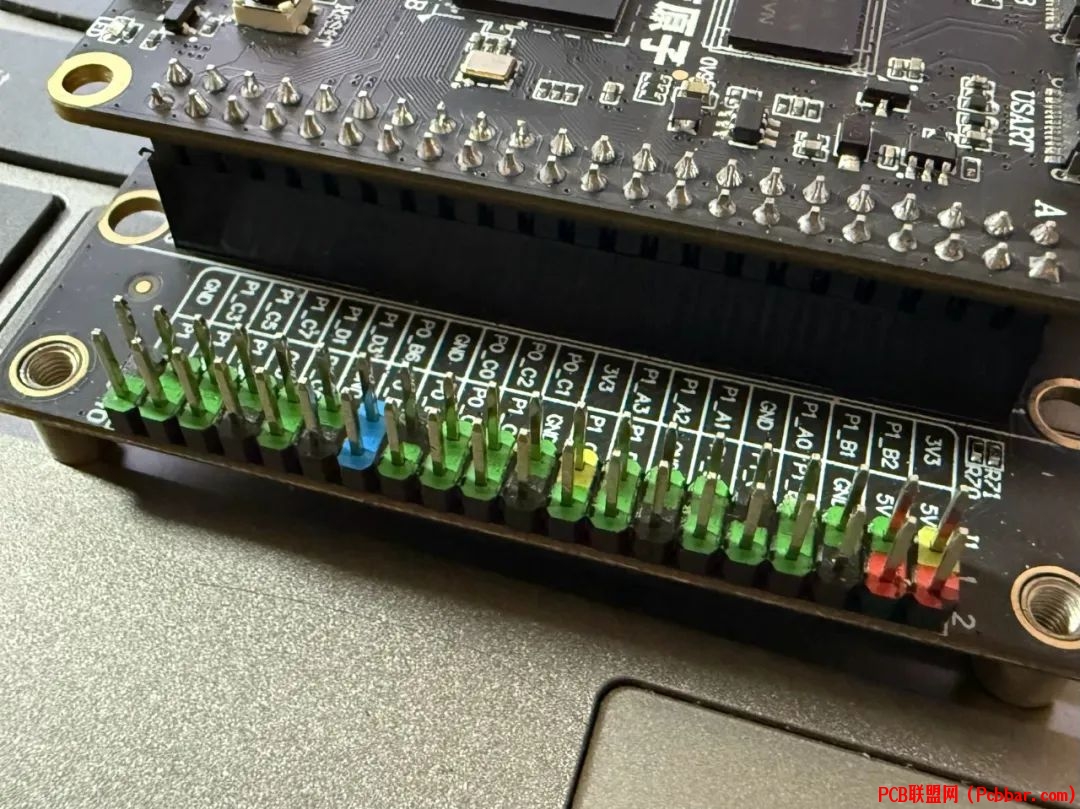

除此之外，在开发板的一侧还引出了很多扩展接口，初学者在刚刚入门的时候，或者创客在进行创意设计的时候，都比较喜欢杜邦线来对接不同的硬件模块，方便验证不同的软件功能。

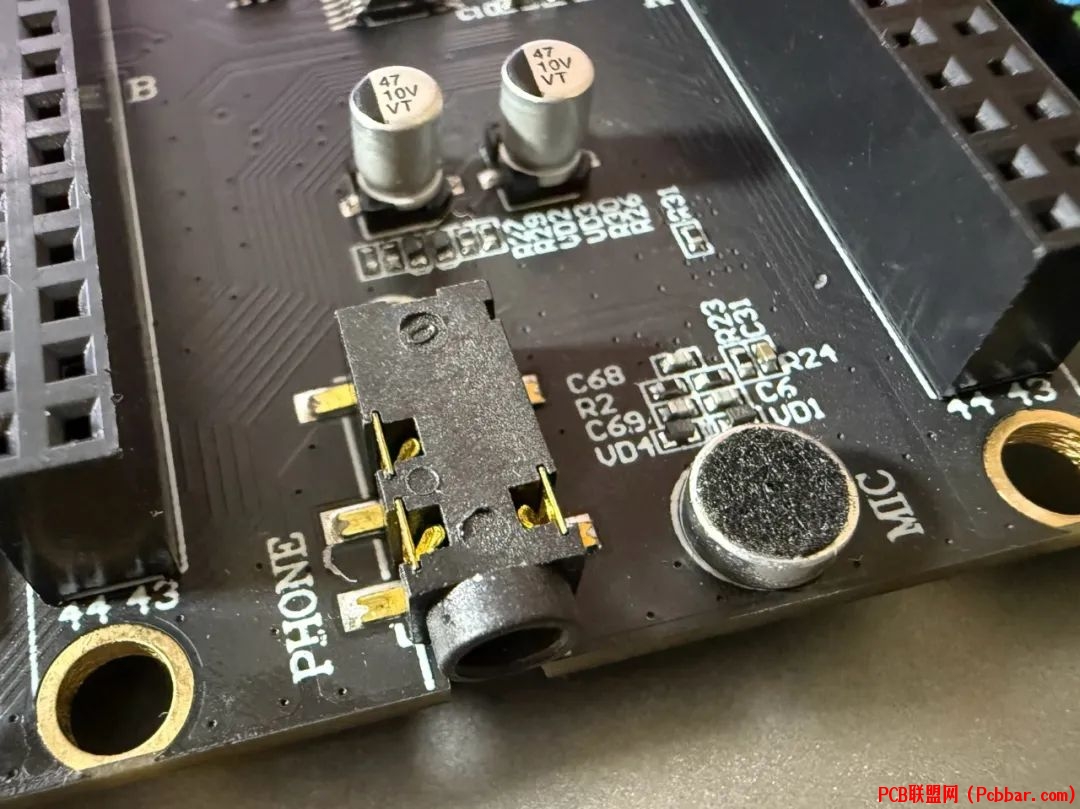

( Q* q  C$ e1 M% U$ n/ Y底板提供了一个耳机接口和MIC接口，用的是ES8388这款立体声音频编解码芯片，可以进行简单的声音录制和多媒体音频播放。
; x- w8 c8 v" l! o5 |3 H0 H7 {2 a

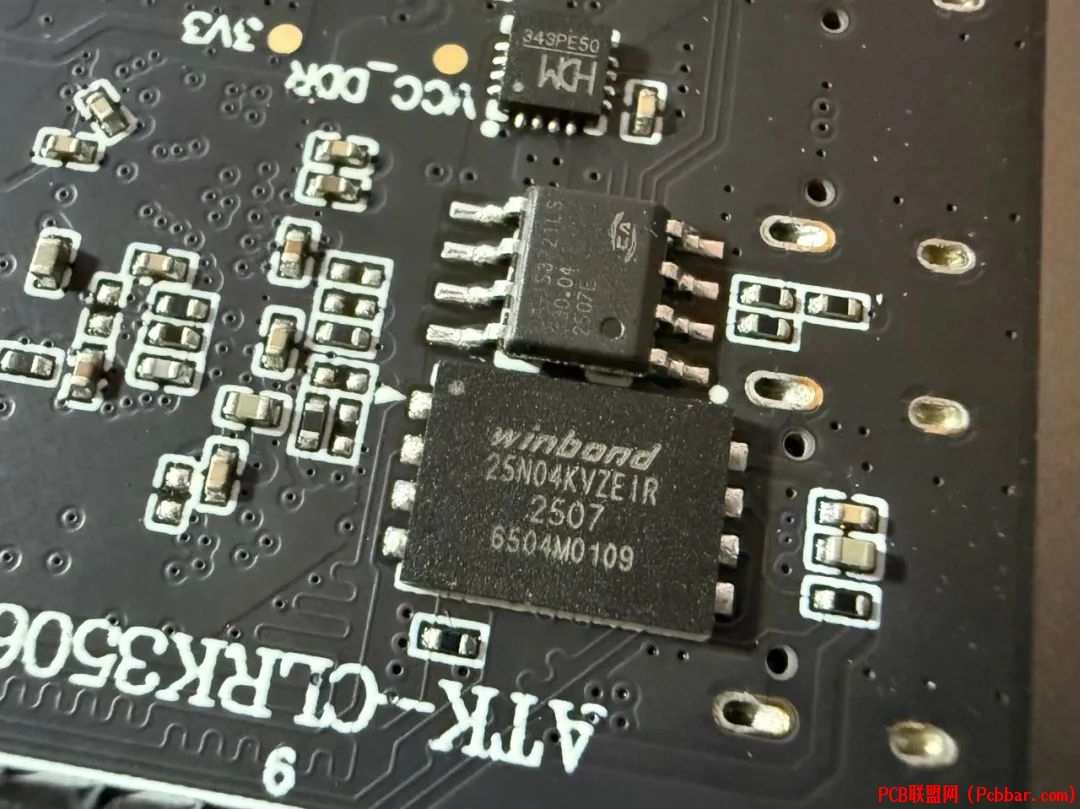

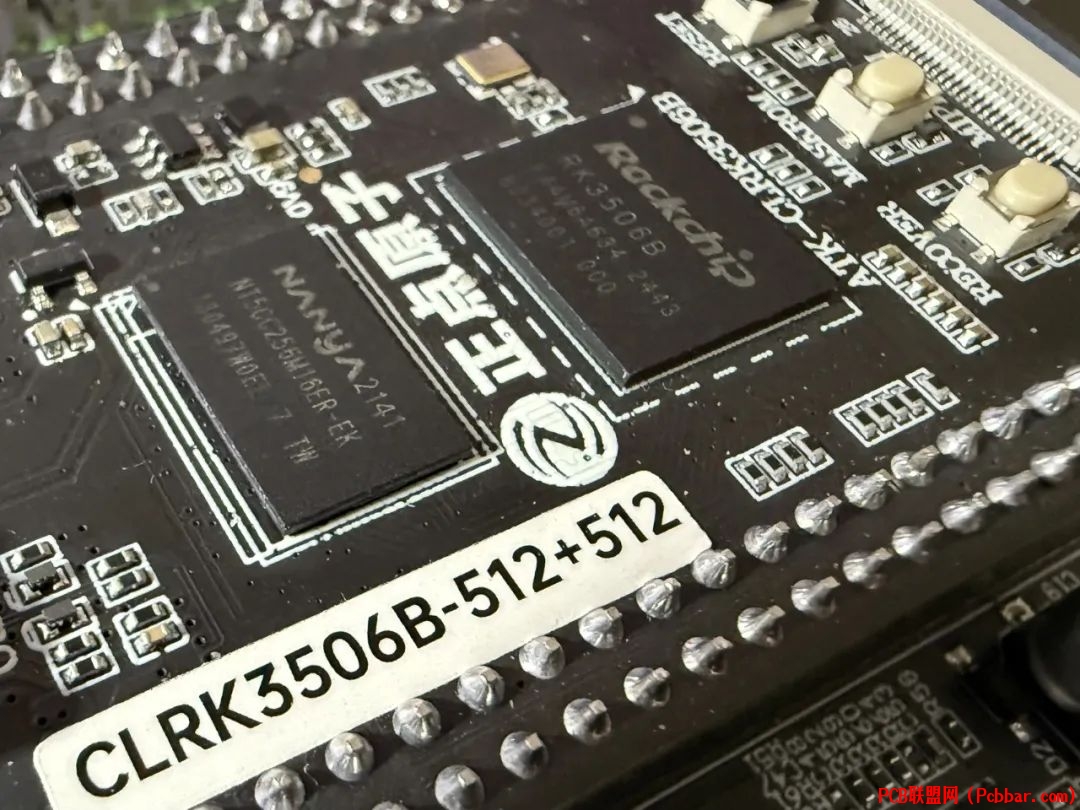

前面提到，小系统板有【256+256】和【512+512】这两种配置，我手上的是【512+512】的配置，正面是CPU和DDR3L内存（南亚NT5CC256M16ER颗粒），背面是华邦的NANDFLASH（W25N04KVZEIR）。


* \" p/ {2 V0 b8 Z, H& ~6 T* S


( }8 b) j7 b% K) G以上就是正点原子ATK-DLRK3506B开发板的整体硬件配置，设计得很简单，没有多余复杂的硬件外设，功能都交给创客和嵌入式爱好者自由发挥，硬件配置完全定位在嵌入式入门和创客创意设计。
下一篇文章，我们继续探讨这款开发板的软件配套资料以及开发板的功能测试，欢迎各位爱好者继续关注~
