4 [4 J' D* x7 G1 q7 U- ~大家好，我是王工。前几天，公司的硬件同事老张，盯着示波器上剧烈跳动的波形，眉头紧锁。他刚调试的AI加速卡跑出了惊人的测试成绩，可一旦满载运行，电源电压就开始"跳舞"，系统性能始终达不到想要的效果。
' q$ u4 H1 c2 c- H4 ^"芯片算力上去了，电源却拖后腿！"老张重重地叹了口气。
这绝非个例，在AI服务器、自动驾驶、工业自动化等领域，电源设计正面临前所未有的挑战：

算力芯片功耗激增，GPU/FPGA的核电压跌破1V，电流却突破几十A；

PCB空间被计算单元挤占，留给电源的"生存空间"越来越小；

传统电源方案复杂，调试周期长，影响产品上市时间。
“要是有款电源能像瑞士军刀一样，小巧又全能 ... ... "老张喃喃自语。

% S$ v1 g5 k0 K! Q4 ^+ _% b01
5 z7 N5 }! V" J/ Q. @MPM3695GPJ-20——让人眼前一亮经过一番搜索比对，我们在MPS论坛上发现了理想的解决方案——MPM3695GPJ-20电源模块。作为高性能电源管理领域的领导者，MPS不仅提供了小型化、高能效的优质产品，更配备了详尽易懂的技术文档：这份多达50多页的规格书，从基础参数到应用案例都阐述得清晰明了，让工程师能够快速掌握产品特性。
$ U$ ~; a$ q; F, ^' u1 o

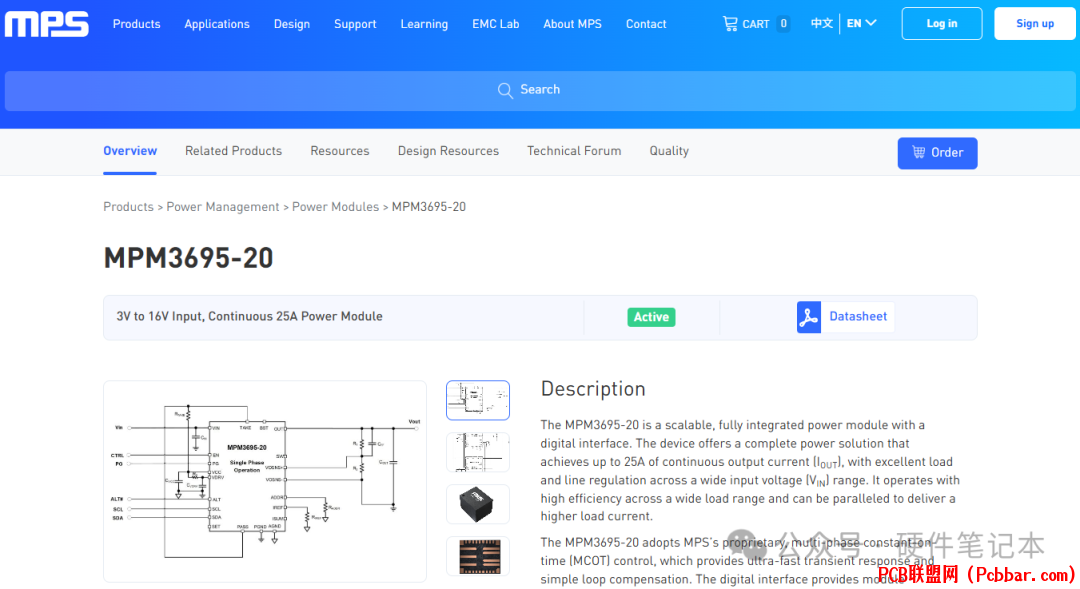

0 V  n7 L5 F  S" u/ a图1：MPS官网
8 ?8 y( c" y" T7 y% O1、低压大电流，专为算力芯片而生
& u0 r& g* V2 P& \9 @GPU、FPGA的核电压往往低至0.8V，电流却高达数十安培，这款模块：
, v) s! X# w( Z( j% O& n+ F5 h

宽电压输入（4V到16V），适应多种供电环境；

输出电压范围（0.5V到5.5V），完美匹配GPU/FPGA的超低核电压需求；

输出电流更是达到了25.5A，轻松应对AI芯片的瞬时高负载。

' [9 l) V! o) Q" c1 J0 }$ v


  h, L" ]2 h  v- z' J6 p: g

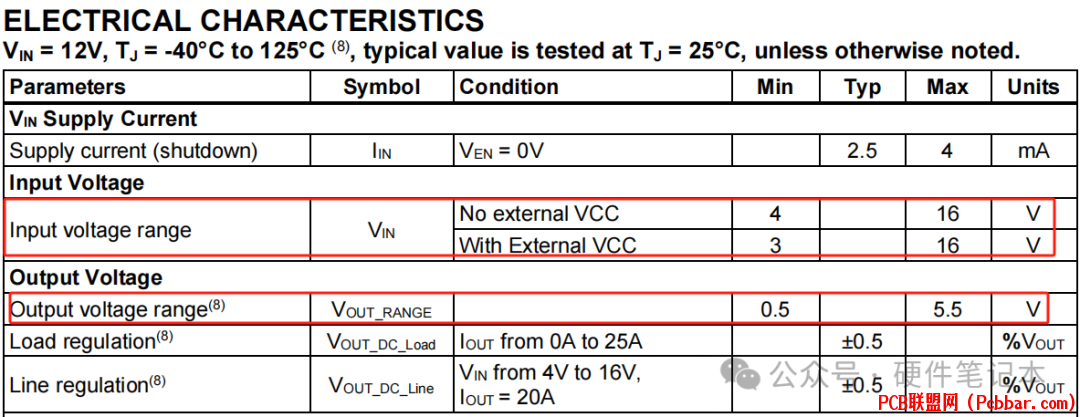

; s# N( {, e, M图2：MPM3695GPJ-20规格书部分参数
2、极致紧凑，解放PCB空间
! `# ^$ F- q! `5 o/ U; f

5mm×6mm×4.4mm 的超小封装，比传统方案节省70%空间；
/ P1 o* S' p+ ~! }- ~

无外接大电感设计，PCB布局瞬间“松绑”。
! N: X$ o! L8 h  m
. l% |; p5 t2 l8 S5 B+ d: {! u  y

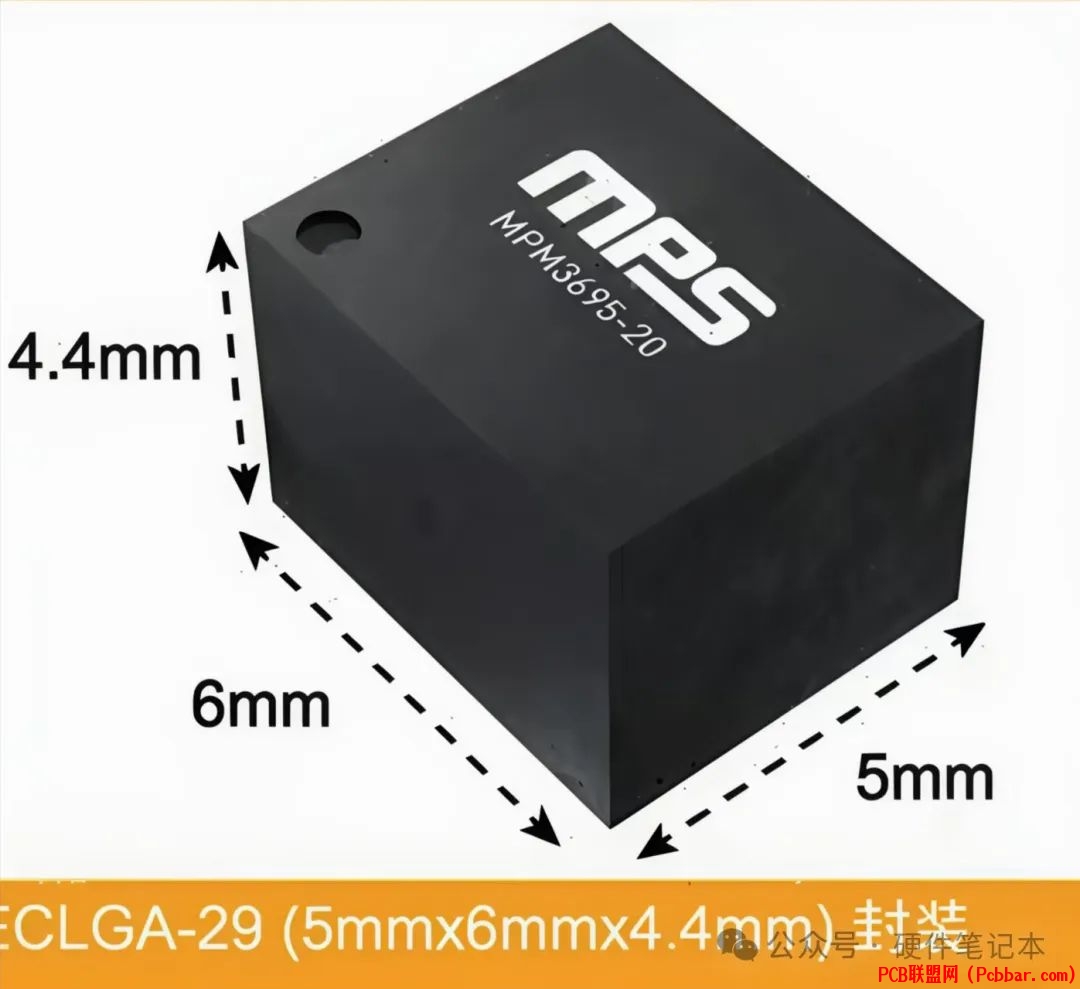

4 e6 @4 Y/ N0 R6 R+ B图3：MPM3695GPJ-20尺寸说明
3、简单到“离谱”的外围电路
传统电源芯片设计需要多个阻容加大电感，而MPM3695GPJ-20只需几颗阻容，无外接大电感设计，BOM清单短到一眼看完。连调试时间都省了，咱们终于能把宝贵的空间留给算力芯片。
6 R. ]) _0 w, Z! k9 W) Q$ S一般电源芯片外围元件不会少，如果工作电流为25A，外置电感可以想象有多大。

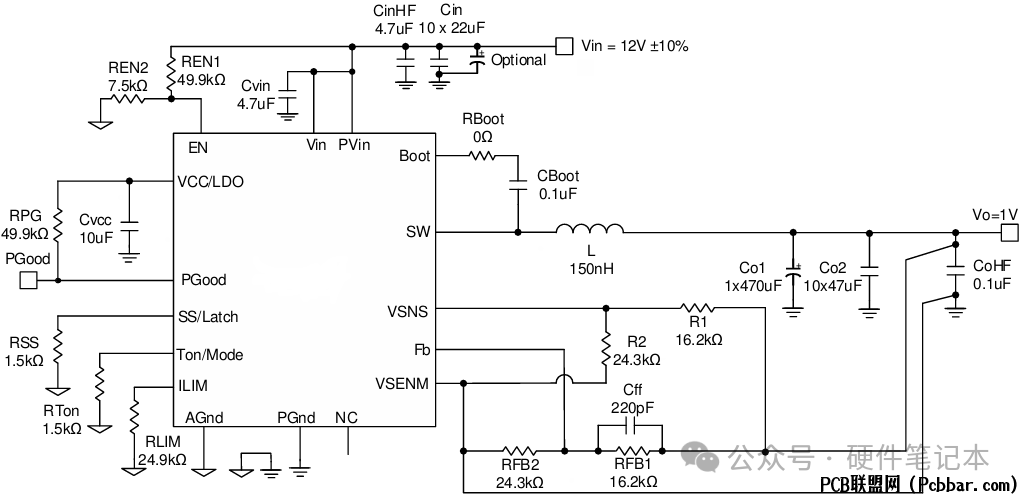

图4：常规DC/DC芯片原理图推荐
% `; Q9 F( S. ~2 a' j


图5：常规DC/DC电源芯片加外围电路推荐lyout布局

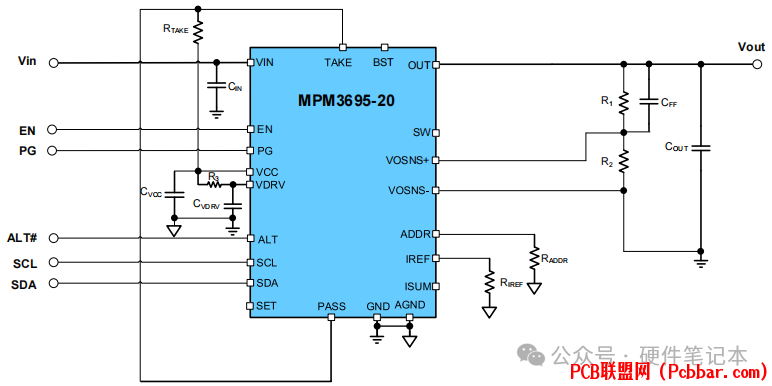

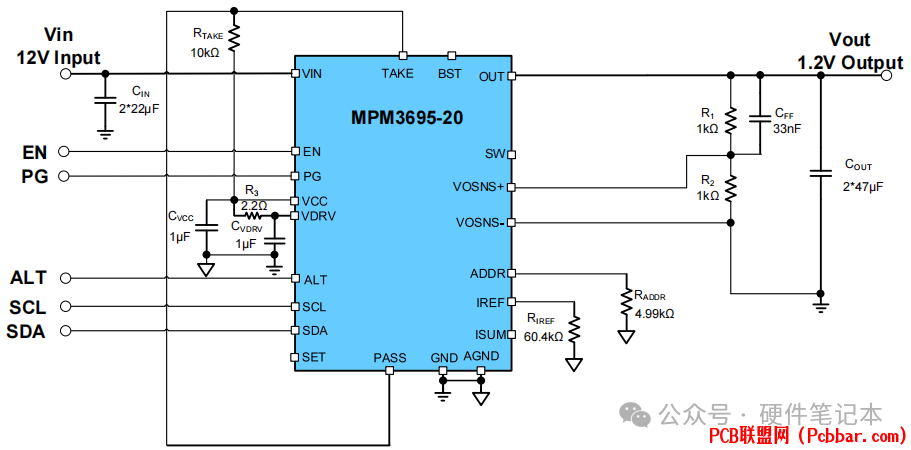

图6：MPM3695GPJ-20原理图推荐

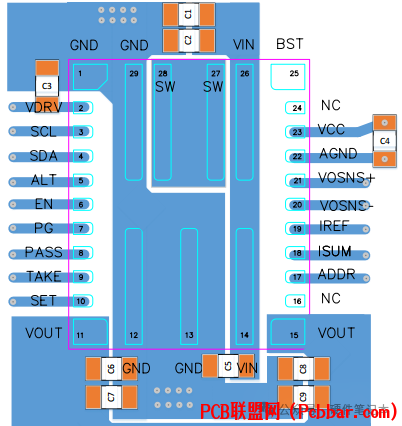

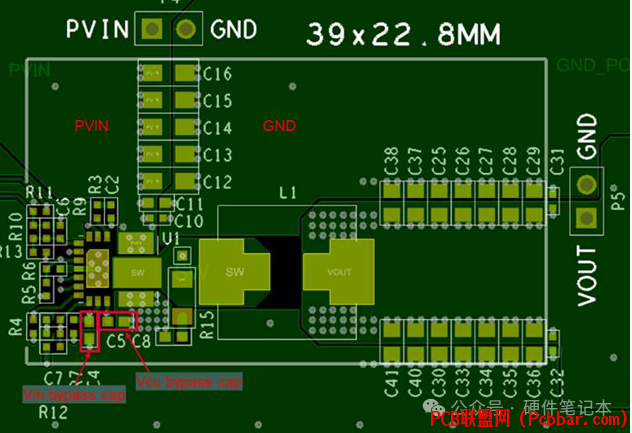

$ a. n  K& m8 k0 n1 K$ h' L: C图7：MPM3695GPJ-20外围layout推荐
4、高效稳定

集成完善的保护机制（过流、过压、欠压和过温保护），可靠性拉满。
# P# }4 \! Y$ F" u% x! T  D9 ~  B

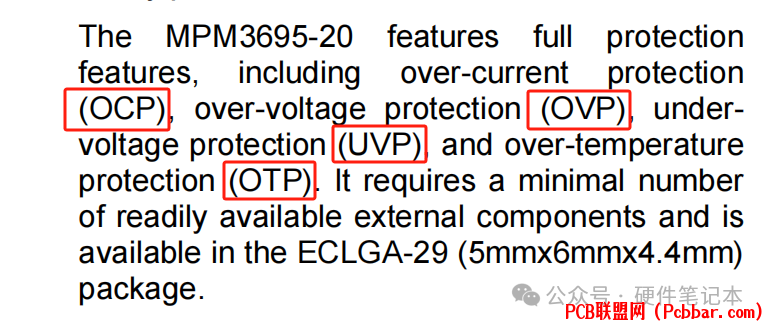

图8：各种保护说明

在各种输入电压和负载下，均能保持极低的线性、负载调整率，并且能够高效率地完成任务，特别专一。

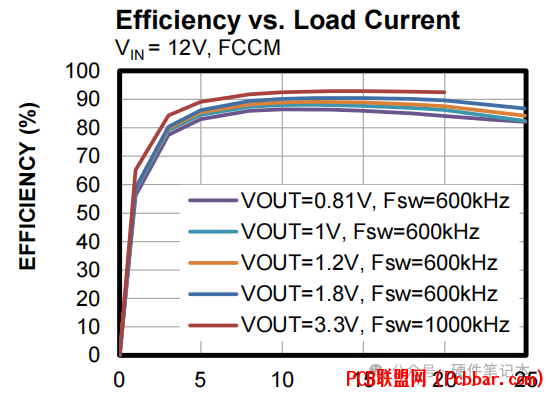

1 p* Y$ K  M  P0 N( n! J. b图9：不同输出电流和效率曲线
02
) ]8 o; P+ ^4 t$ ~" OMPS本地化支持，供货无忧高端电源芯片还是得看MPS（芯源系统），作为一家深耕中国20年以上的企业，早已实现本土化研发+生产+支持：
( {  I- m9 Q+ U5 o


?成都?：这是MPS在咱们中国总部，位于成都高新西区出口加工区。公司成立于2004年8月，主要从事模拟集成电路的设计研发、生产制造和生产技术支持?；
. [$ f  |! T& N2 A1 g5 n5 G上海/杭州/深圳：研发与销售中心，提供快速技术支持；
4 ?5 T( p' Y* O$ v% o6 C$ ^?全国多地办事处：北京、西安、广州、南京、武汉、厦门、青岛等地主要城市，确保客户需求第一时间响应。[/ol]
# k+ t3 X% e+ [1 w# F
% \* P  @* [7 P8 [1 }03
5 C; V1 a/ G9 n5 O8 kDEMO板评估—细节到位，上手即用为了验证MPM3695GPJ-20的实际表现，我通过MPS官网申请了评估板 EVM3695-20-PJ-00A，也找到了他们的工作人员，并拿到了配套的10页规格书。


! [4 k+ n8 W, y/ x# o3 t图10：评估板 EVM3695-20-PJ-00A图片
# V& Z; V5 {9 s0 `% ]2 f' Z6 j当我拿到 MPM3695GPJ-20的评估板时，第一反应是震撼——它比我想象的还要小！从规格书的尺寸描述来看，我知道它很紧凑，但真正拿在手里才发现，这个“模块”几乎就是一个芯片的大小，高度集成化设计让人印象深刻。

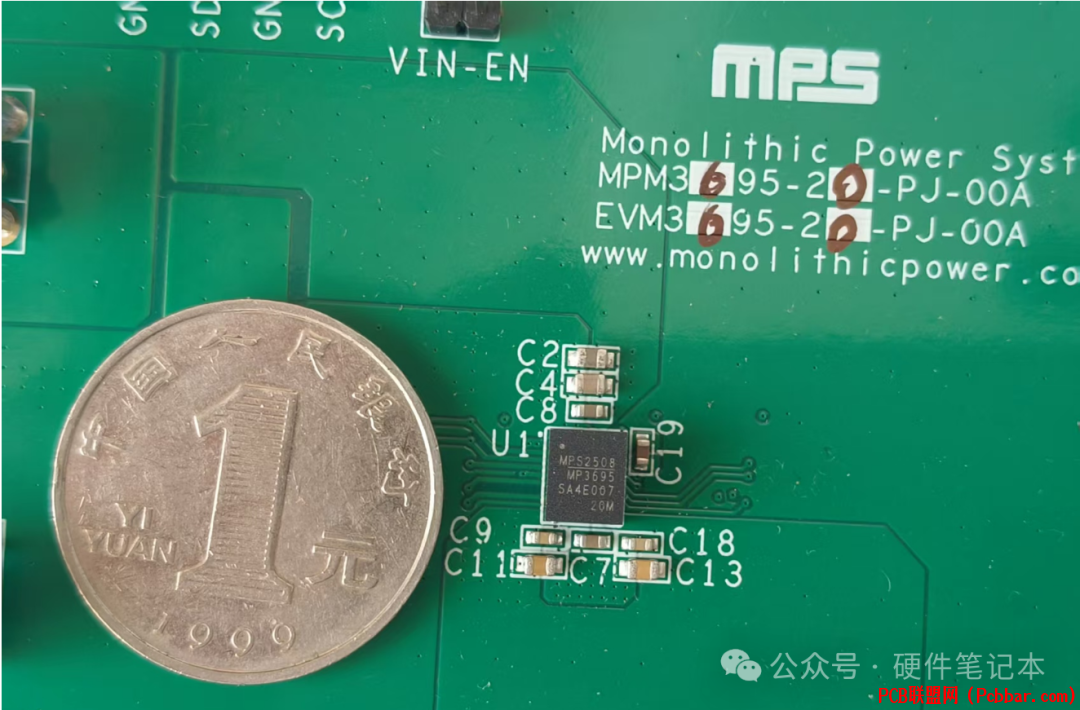

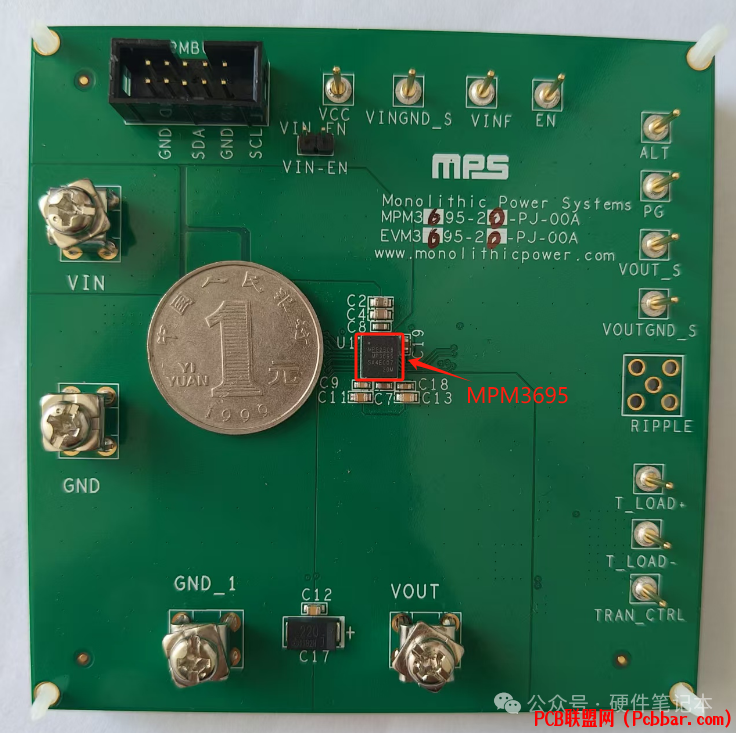

图11： MPM3695GPJ-20 只有硬币1/10大小
& n; ?# p1 |; I! z  |/ y进一步放大仔细观看，这个完整的电源模块仅有1元硬币十分之一大小，它看起来像“芯片”而非传统模块。MPM3695-20采用了 MPS 的先进封装技术，将 Buck 转换器、MOSFET、电感和无源元件全部集成在一个超小封装内（5mm×6mm），因此看起来更像一个QFN封装的IC，而非传统的分立电源模块。这种设计大幅减少了PCB占用面积，同时优化了EMI和热性能。
2 S3 i: e3 ?" Y/ ]  [5 }' `, d2 P
. l9 b" w5 m7 G  Z


: p& k% x3 @1 R2 v1 q- _图12： MPM3695GPJ-20 只有硬币1/10大小

输入/输出接口

输入端子（VIN & GND）：支持 4V~16V 宽输入范围，适用于多种应用场景，如工业电源、车载电子等。

输出端子（VOUT & GND）：可提供高达25A的连续输出电流，因此采用了大电流接线端子，确保测试时能接入足够粗的导线，避免因接触电阻或线损导致效率下降或发热问题。
3 v( F6 Q: Y% n, E; }6 F: T可直接连接电子负载，测试不同输入/输出条件下的效率、纹波和动态响应，快速验证电源性能。
3 {: w$ }4 Q1 ]' e! k* ?
: G6 ?4 F' \# o5 B) U+ k

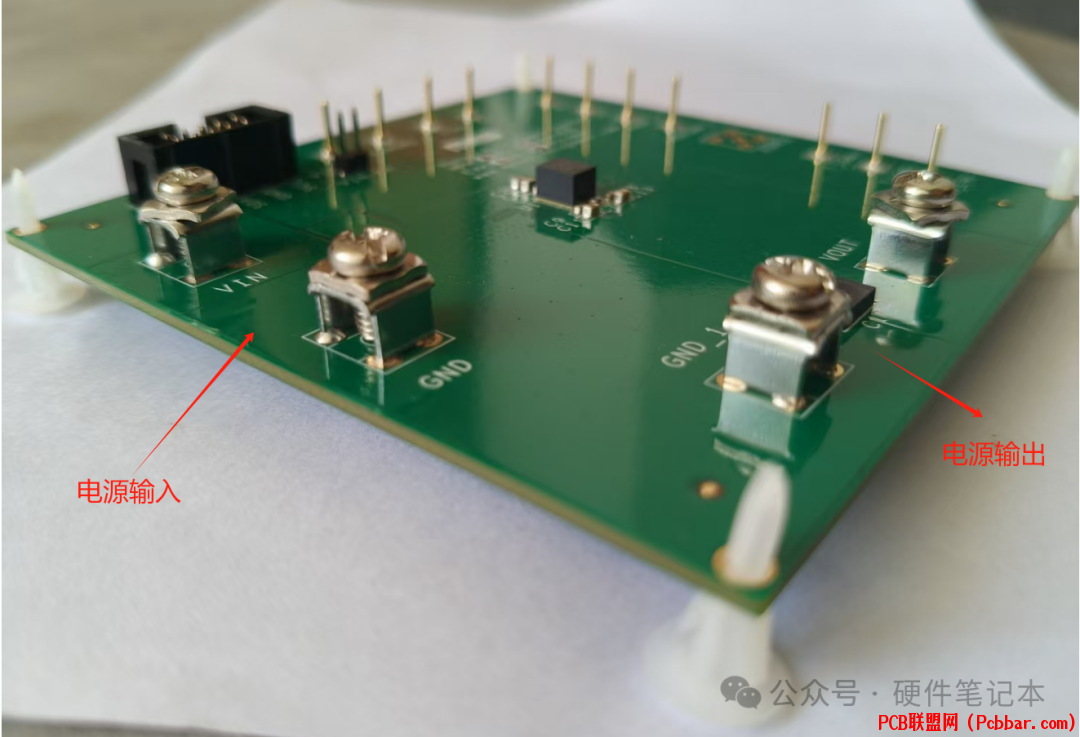

- A$ t* P5 \6 i# P4 y图13： 输入输出接口
电压实时监测

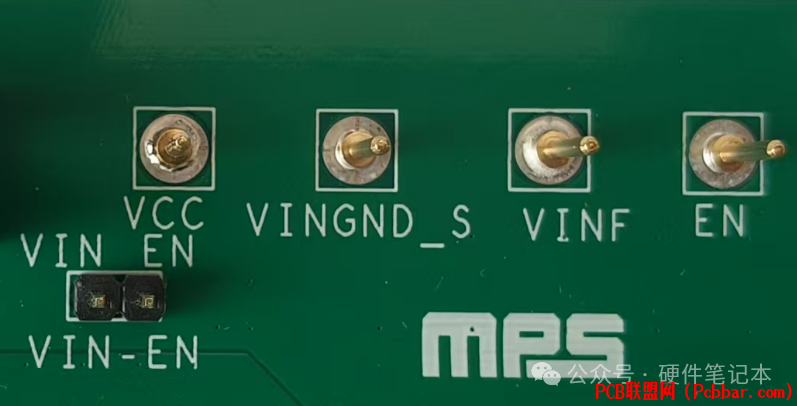

输入监测（VINGND_S & VINF）：
这两个引脚用于实时监测输入电源状态，比如检测输入电压是否稳定，或在动态负载下是否存在跌落/过冲。
( ~" v' i0 P1 Y5 Q
: E1 g6 c% g6 y


. J7 t) R/ U& V# i2 V' z  b7 w/ I图14： 输入监测接口
0 H! I$ O7 ?/ ]( s( X

输出监测（VOUT_S & VOUTGND_S）：
, J; E* B- j1 ^8 X用于精准测量输出电压，方便调试时观察调整后的效果，或配合内部ADC进行数据采集，实现闭环控制。
, W$ Q2 I; x+ i; U, X% o& q
, @" e. C0 G. E, }! N' c

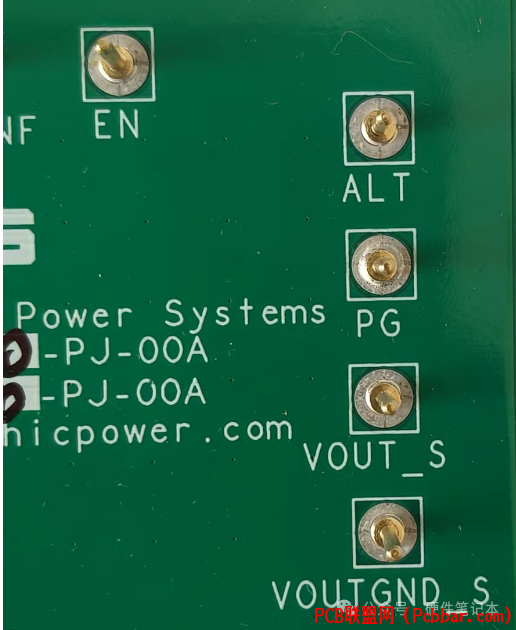

) \$ v; I" r% P6 b& E图15： 输出监测接口

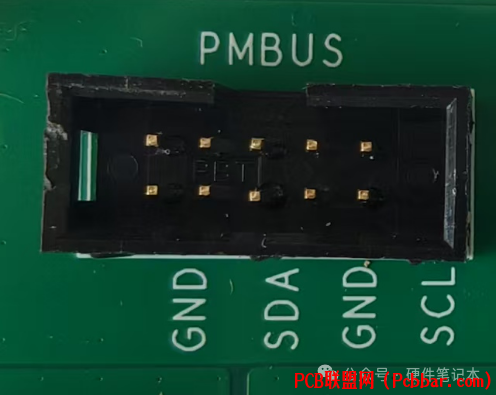

; \) J9 D$ T* r智能控制功能通过2x5x2.5mm间距针座的数字通信I2C接口（SCL/SDA），实现电压调节、状态监控和参数配置，让MCU更加智能的控制电源。
) c7 n5 w! s9 T0 s5 c; n


图16： I2C接口
" W# K* a; t9 S! b' y) w" o多模块扩展应用
+ g9 n3 ^/ V) W1 k1 N& v6 Q它的单相操作简单高效，若需要更高电流，可尝试多相并联则能提供更大的负载电流，适用于大功率FPGA、ASIC供电等场景。


图17：单项操作

' i5 K) c* ^8 c( g


图18：多项并联"太厉害了！"老张兴奋地说，"这么小的模块，性能却如此强悍，我的AI加速卡电源问题终于有解了！"
结语：MPM3695GPJ-20凭借低压大电流、超高集成度、稳定高效的特性，成为算力芯片的“理想搭档”。如果你也在为电源设计头疼，不妨去MPS论坛逛逛，海量技术资源等你挖掘！“好电源，让硬件飞起来。”
