引言
1 M8 T3 K/ O+ {
P0 @2 [/ ~- T. Y6 }在医疗器件领域快速发展的背景下，传感器和微机电系统(MEMS)技术正在改变医疗保健服务的提供方式。本文探讨医疗微电子先进封装面临的挑战和解决方案，特别关注异构集成(HI)及其在现代医疗器件中的应用。2 t# }. l4 n! x3 N; O( L" w6 O1 D
理解医疗器件中的异构集成! n0 q* x" ~+ S/ M
2 Q$ c, i* T$ \& T4 }; c; U
异构集成是一种创新的器件assembly方法，能将不同类型的组件组合成单一的紧凑器件。这种集成超越传统方法，将电子和非电子元件结合在一起，包括机械结构、光学组件、传感器、执行器和化学系统。这些器件具备高分辨率体内成像、持续生命体征监测和细胞层面人体互动等功能。
9 L9 v# N7 A, Z2 l# q

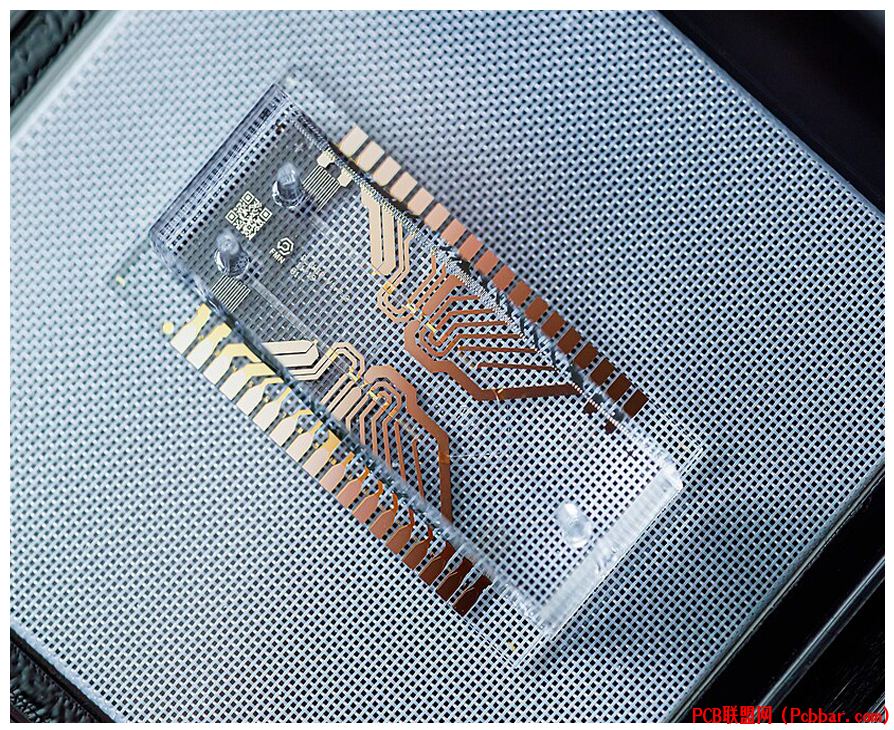

+ B* N$ Z( O& n3 I; Z- H图1：用于即时检测的微流体芯片实验室示例，展示了多种技术在单一平台上的集成。- u, t' N& i1 n$ P
芯片实验室技术：创新应用: ^1 R4 v# Z4 {. d! {: f
# r2 a8 ~8 a/ U/ }. u0 K2 e芯片实验室技术展现了异构集成在医疗应用中的潜力。这些精密器件将先进传感器技术与微流体技术相结合，创造出超灵敏的便携式诊断工具。基于化学的分析/诊断器件的典型工作流程包括以下关键步骤：$ Y: w1 T6 O# |3 J& Z
样本采集：收集毫升级的样本材料，可能包括血液、尿液或固体的液体悬浮液。
, N9 T; L4 i( }样本提取：机械或化学方式将目标材料从样本中分离。* P% U9 @. z, o7 p
流体浓缩：通过化学和机械结合将样本从毫升浓缩到微升。5 d# L- V6 S; U( l# \
微流体样本增强：引入检测化学物质并促进芯片内的样本运输。% z4 w3 b( K7 {% m D5 @( G
检测：最后阶段涉及检测信号变化，表明目标物种的存在或缺失。* L) ~ U5 g6 r& @2 R5 k( E- c
/ a3 ^4 T# W: K9 M

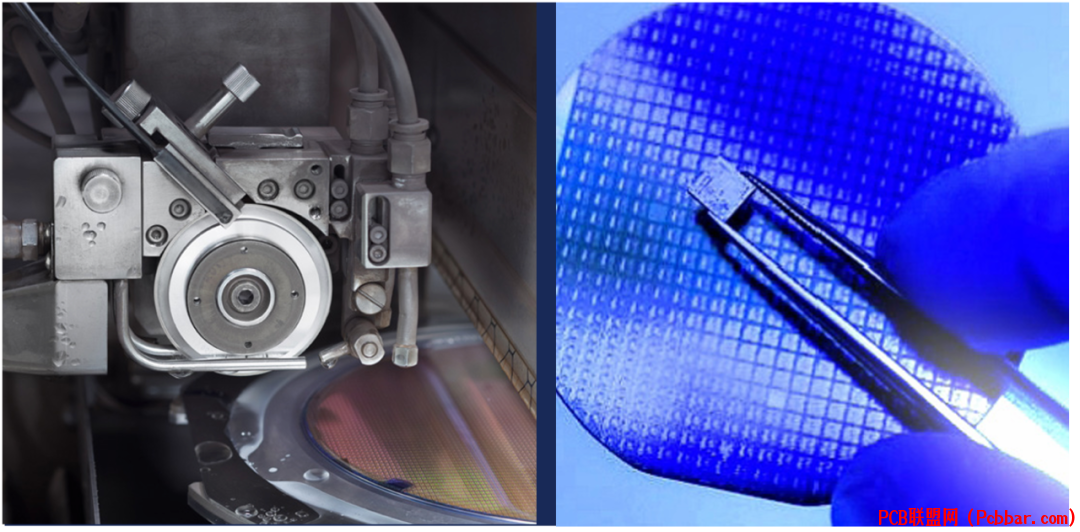

& p8 ^/ S! F2 c% Y. G$ [. V图2：异构集成从完整晶圆（左）开始，包含许多独立芯片（右）。每个芯片都需要封装以创建必要的电气和机械互连。' [+ ?8 A0 Y( K1 Y, X8 s! ~/ L& j6 j
开发周期和制造流程& u% B' u7 ^; H h+ F- d
* L5 z; Y; V7 ?3 F异构集成器件的开发周期遵循结构化方法，确保质量和可靠性。该过程始于确立初始设计要求，包括定义功能、了解终端用户需求和考虑环境条件。最终设计阶段包括选择兼容材料和工艺、开发制造工作流程以及定义构建要求和公差。# t% L& g0 V# v, R0 C* G- z+ d

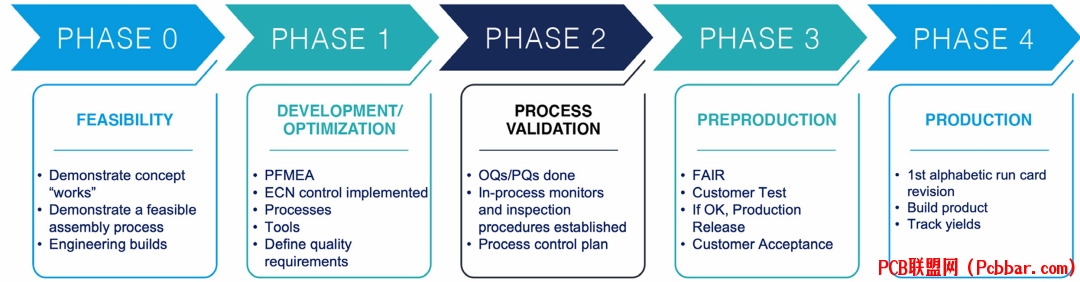

- d% H" w. w$ F a" V图3：阶段门控程序规范了从概念到生产的过程和交付物，展示了不同开发阶段的进展。: a9 S+ z$ y2 }* `
制造挑战和解决方案/ M' u0 l; C% X. A/ Q
3 b) g0 [6 g$ n+ {; L" C2 q
异构集成器件的制造面临独特的挑战，需要专门的解决方案。这些挑战包括：. ` Q, @% W- n/ T5 x2 g6 e
温度管理：许多器件在制造过程中需要精确的温度控制，特别是处理不能超过特定温度阈值的敏感组件时。9 Y0 J3 i0 a2 \: q) c$ }! z3 U
材料兼容性：材料选择必须同时考虑机械稳定性和功能要求，同时确保与自动化制造流程兼容。: [8 ?9 W) }; r6 W6 A+ ~# y2 H% Y
Assembly精度：三维assembly流程需要在多个assembly步骤中保持适当的对准和平整度。
; [7 b( q3 f* O9 L质量控制：在整个制造过程中实施严格的检查和测试程序，确保产品质量的一致性。
9 R% p, ~- v3 W6 w- N技术发展与行业影响) k& r7 K, [8 G* l) I: t4 t
5 |+ e7 w; M/ o, }" y+ E8 g( E: V
医疗和生物技术器件中传感组件的集成不断推动assembly方法和异构集成技术的创新。通过将异构集成与个别创新相结合，制造商可以开发集成电子、传感和通信技术的独特器件。
. }) U5 r! J1 h# a& P% A) i/ W4 w7 T3 g9 [
成功的先进医疗器件在很大程度上依赖于选择具有适当资质和能力的制造合作伙伴。重要考虑因素包括ISO 13485认证、验证程序、操作员培训和工具可追溯性。这个行业在不断发展，新技术和方法不断涌现，以满足医疗器件制造日益增长的需求。. p2 i' c, u# `/ ]) B; s
