朋友想自研一款嵌入式工业网关，分享一下我的设计思路！

工程师进阶笔记

我是老温，一名热爱学习的嵌入式工程师
关注我，一起变得更加优秀！
2 V" p6 P6 S0 `前两周，有一位老朋友联系我，他想找人开发一款数据采集器，用来采集工业现场的设备数据，并且可以根据不同的业务场景，通过不同的接口把这些数据分发出去。
# |8 \% r9 O. X5 i

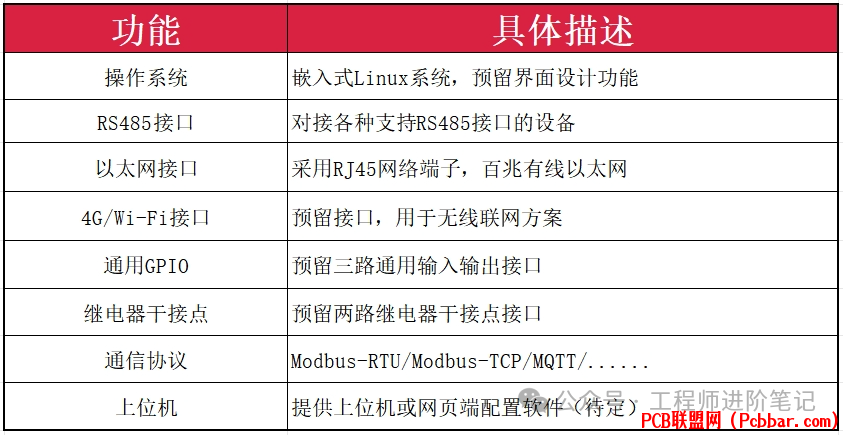

7 f8 Z) ~7 ?4 ]我把他提的需求总结了一下，这款产品方案大概有以下功能接口，妥妥地一款工业网关，在网上也能找到很多类似的产品方案，为啥他不直接买来用？

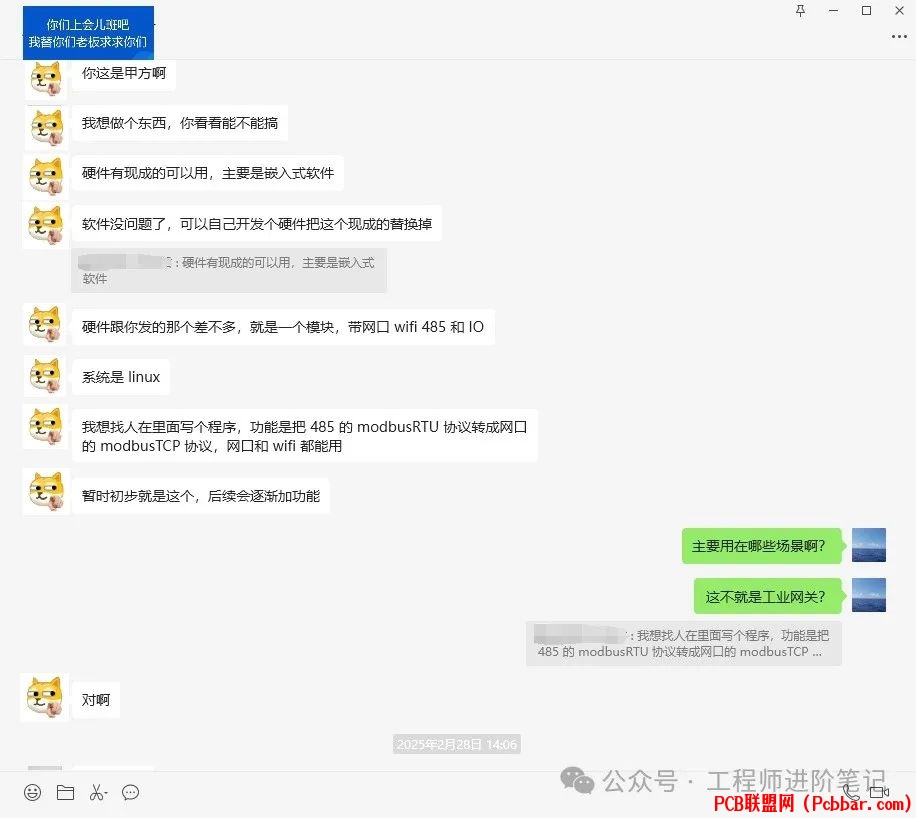

再跟朋友深入地聊了一下，他之所以联系我，是因为看到我在公众号发了一篇文章，结合他现在创业所面临的业务情况，所以才找我探讨一下自研网关的可能性。
- D8 {$ L& J7 F4 R% e文章链接：我发现，嵌入式工业处理器，100%国产化已经成为趋势！
朋友还告诉我，因为近几年的各种限制，很多客户不太敢用进口芯片方案，特别是有些国央企，要求整套产品都必须用国产芯片方案。
一不做二不休（一比较懒，我就是那个二），需求弄清楚了，开干就完事儿！
我打算用RK3506这款芯片来进行开发，但方案是否可行还不确定，如果马上就开始设计原理图和PCB，然后去打板做样机，风险还是有点大。（容我想想）

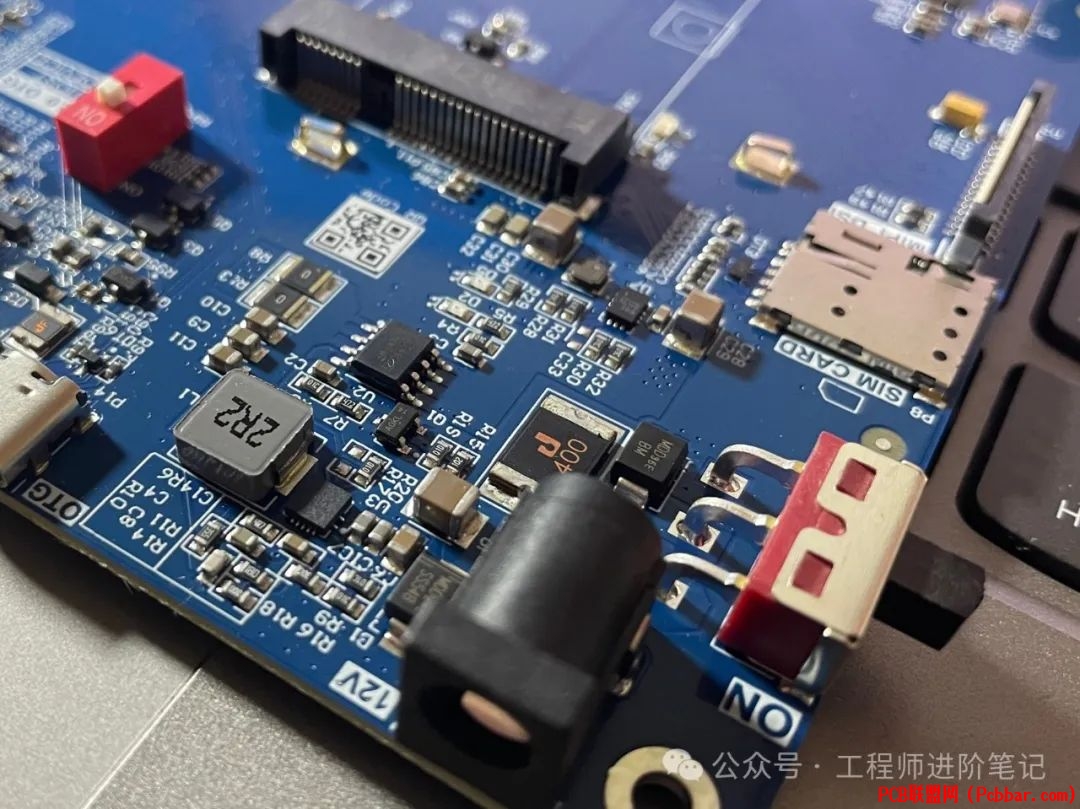

: L' C0 U6 z# c1 K$ }6 S4 a$ |8 l于是，我联系了飞凌嵌入式，申请了一块FET3506J-S核心板和OK3506J-S开发板，打算再深入地预研评估一下所选的芯片方案是否可行。

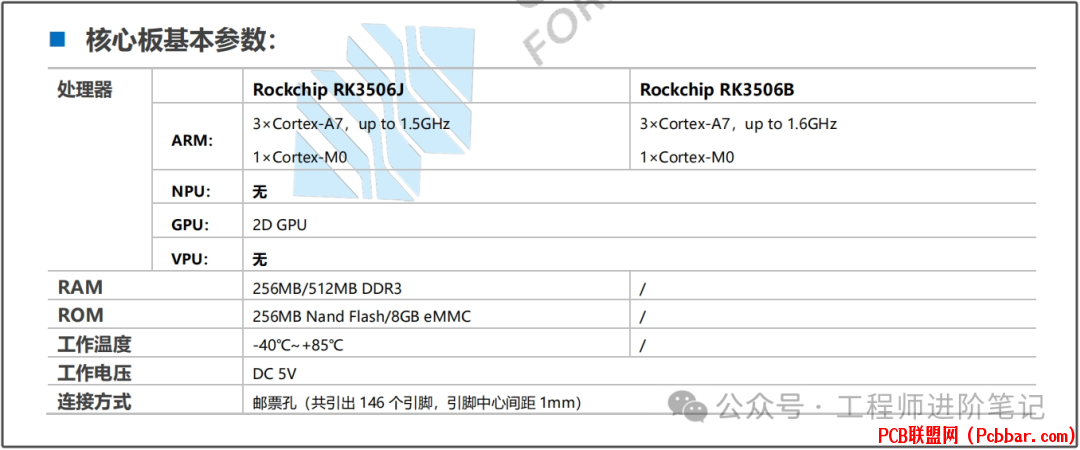

简单地描述一下FET3506J-S核心板的参数：主控CPU是瑞芯微RK3506（3*Cortex-A7+1*Cortex-M0），有256MB+256MB和512MB+8GB这两种存储配置可选，DC-5V供电，真工业级-40℃~85℃。


核心板的体积做得非常小，长44mm*宽35mm*高2.3mm，加上邮票孔的设计，可以很方便地嵌入到产品设计里面。
5 H# S* ^- h  J- j% S


( j3 G  F- j/ o. B% k& L: YFET3506J-S 核心板尺寸
2 K3 H3 r) h. F7 ^: m: m5 ?我顺便观察了一下FET3506J-S核心板的关键芯片，CPU是瑞芯微，内存是力积电子，EMMC是江波龙，都是国内的芯片企业，妥妥地100%全国产。
8 G3 v' s/ p- m; I' ^9 c, J9 A% L


关键国产芯片
  N) P. N; A6 X( R直接用开发板去验证软件方案可行性，是一种省时省力省成本的高效开发方式，根据朋友提出的工业网关需求，我打算先用OK3506J-S开发板去进行软件方案评估。

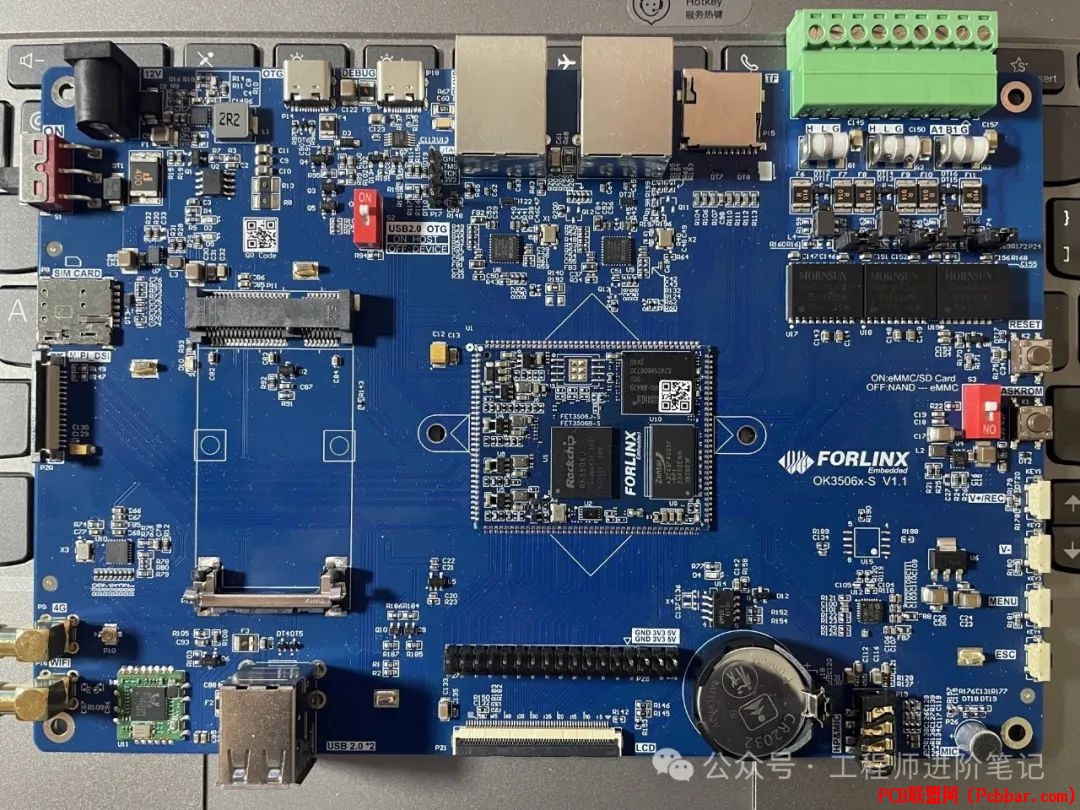

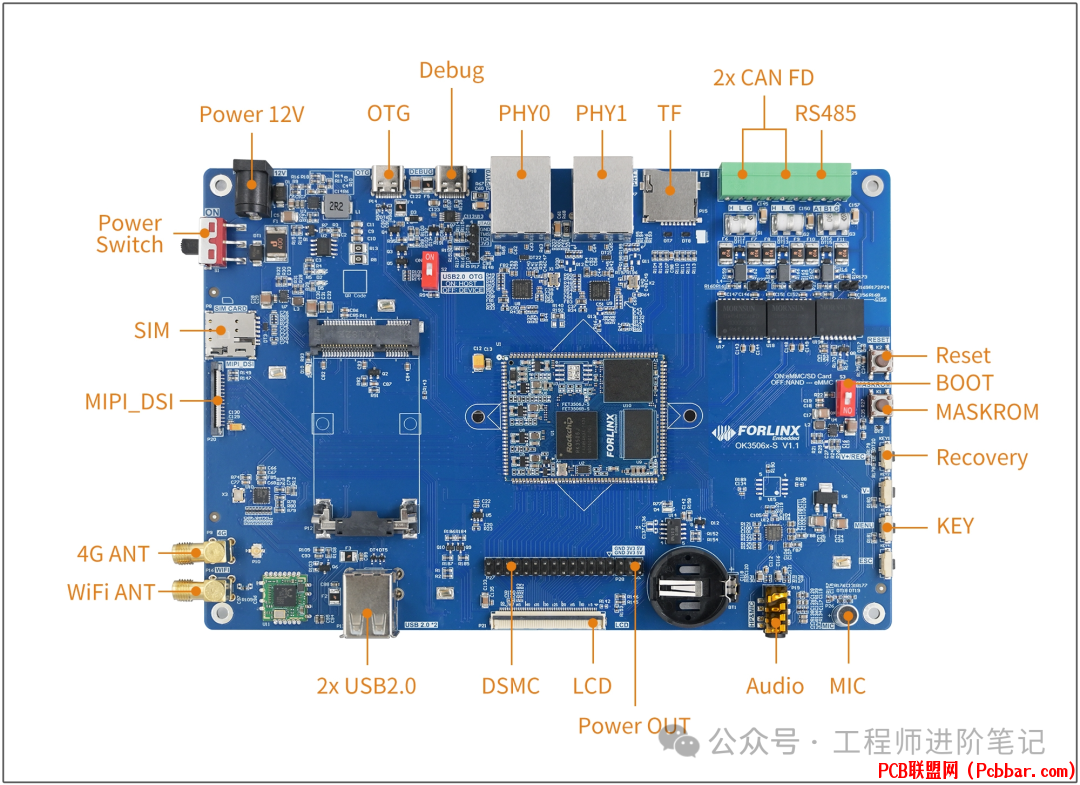

OK3506J-S开发板资源图
2 a7 \9 r% B  z9 R$ }第一步，下载资料。其实OK3506J-S的参考手册不用下载，官方把它的手册资料都做成了在线文档了，点击【阅读原文】或者复制以下链接到浏览器打开即可浏览。

https://forlinx-book.yuque.com/rh74yu/ok3506/0b0b8228ed90b9b424ceb3f148c3ad5c
. n. p8 Q/ T2 p/ }. S


开发板简介
3 ?5 e0 i7 L3 Q* T$ SOK3506J-S开发板运行的是Linux6.1.99操作系统，我所关注的系统驱动程序都已经有提供，比如：以太网、串口、LCD控制器、按键、LED、TF卡、USB，等等。


- ?1 h! X: Q) YLinux软件资源介绍
% t! v* ]8 ~, ~2 L在开发产品应用程序的时候，可以充分参考配套资料里面提供的命令行测试例程，这些例程都是通过命令行的方式启动预置的应用，然后驱动底板上的硬件来实现常规的功能。
, T+ n& {% c( `% e( x, ]1 i


' g2 L  V1 o, H  [% M/ q$ i7 j命令行测试例程
; q6 L$ {5 _1 R9 F3 r9 k% C; A- g跟瑞芯微其他高性能处理器相比，RK3506的定位是中低性能工业级处理器，所以它不支持Android或者OpenHarmony系统，它支持Linux 6.1和Linux RT，可以满足常规的工业应用场景。

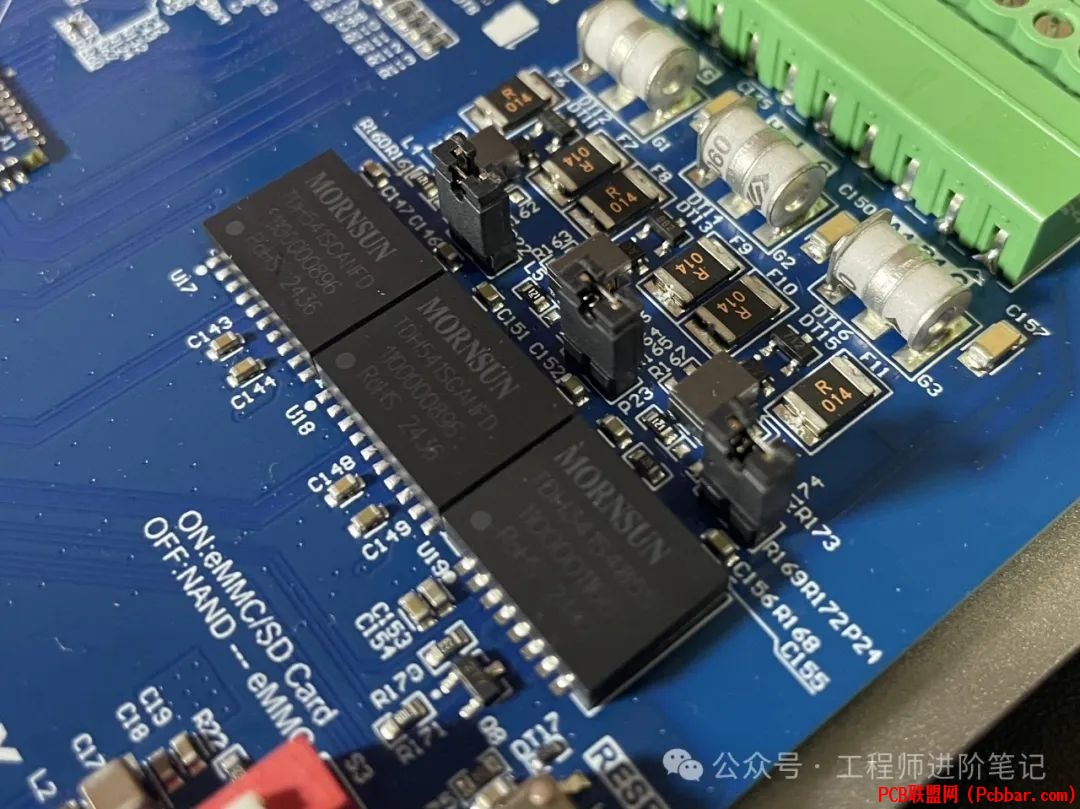

硬件设计方面，我比较关注以太网和RS485通信，在配套资料里面提供了双百兆以太网和隔离型RS485的参考设计，其他硬件也能找到相关的参考设计方案。（照抄就行！）


硬件参考设计
3 q* I3 C! Z3 T% y+ Z. c0 G" qOK3506J-S开发板使用了LVGL9.2作为图形界面设计框架，结合CPU本身自带的2D硬件引擎和图像显示引擎，可以轻松地实现图像显示，LVGL9.2的演示Demo如视频所示。
7 K3 i8 d) h, _8 k; sOK3506J-S运行LVGL9.2 Demo
! Y- q: c, p+ w1 _* A8 J  A' J: \配套的硬件资料里面，提供了OK3506J-S的底板原理图和底板pcb设计文件，可以直接把原理图库和PCB封装库都导出来，在设计工业网关的时候就可以直接使用，就不用自己再重新画封装库了。


0 V* x, L; |) s  k. v  F0 z1 x底板硬件源文件
据我了解，FET3506J-S工业核心板两种存储配置（256MB+256MB或512MB+8GB）在网上的含税零售价分别是88和128，并且提供10~15年供货周期，成本和供货周期均在可控范围内。
) K5 @: S' M! }1 j" O7 O% c0 s整体评估下来，不管是软件配套还是硬件性能，FET3506J-S核心板是可以完全满足工业网关的设计要求的。
; w; @5 L" g% t+ K  ~* z/ \接下来，我们就开始在开发板上验证软件方案，包括裁剪内核优化系统启动时间，移植Modbus-RTU/TCP相关库，移植MQTT，编写配置文件，编写业务应用相关逻辑，等等。
% F3 R4 j) l4 h5 k同时也开始安排硬件工程师评估硬件方案，进行原理图设计，PCB-layout，在做出第一款工程样机后，以便再继续进行软件应用验证和各种可靠性测试。
9 t! b# w. |: A0 f# l


- W. h" a7 Q! X4 V* ~2 G* A- n


0 i" ]/ I) P4 V8 ~8 O5 A


2 @: V- L  S3 u7 J3 I) [
% @$ e* e  U5 B" n& p


; h& Y/ l! s" S


" P$ Z& m0 z+ U7 ]4 D4 X
2 X& Y- U* \5 I, c+ b- |7 ~+ {


-END-
