用通俗易懂的语言介绍:什么是SPI接口?

[复制链接]

854

主题

854

帖子

8398

积分

高级会员

Rank: 5Rank: 5

积分
8398
发表于 2025-3-12 07:32:00 | 显示全部楼层 |阅读模式
这是一颗SPI Flash芯片:; h8 A3 e7 y" B0 j+ T7 @( A1 u


  F6 c. |6 N% t
其数据手册中的芯片引脚定义如下:* l2 E3 D, ~4 j; K



/ W2 l: z) Q. G9 |# U9 Z这颗SPI Flash芯片的电路原理图:
7 J( a1 z! M, Y

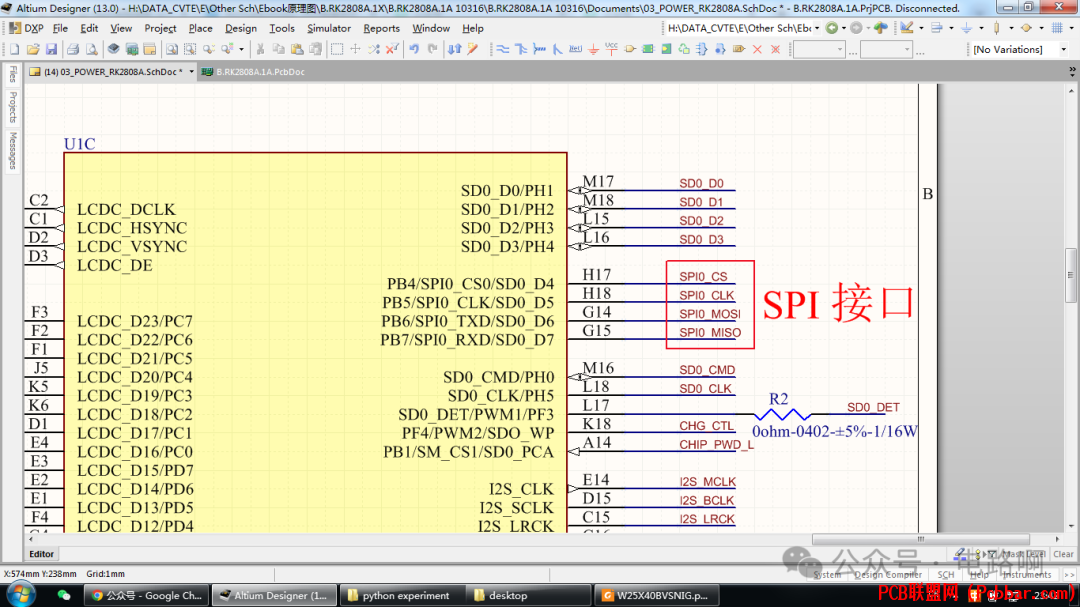

1 m+ w* S0 C$ F" r5 G5 t- h! M它连接到主控芯片侧的SPI接口:
5 W* v( ~/ R( g5 b% v, I


7 R8 _2 V. g' C+ H9 O# a2 q
SPI接口非常常见,下面尽量用通俗的语言介绍什么是SPI接口。0 O4 l5 q+ \- I5 e& n5 S, {8 \' L
SPI(Serial Peripheral Interface)接口,中文叫串行外设接口,是一种很常用的高速、全双工、同步的通信总线。
2 D) ^/ b6 \& d7 g打个比方,可以把SPI接口想象成一条用来在电子设备里传递信息的“高速公路”,在这条公路上跑的是数据“汽车”。. x# A4 ?7 ]8 n
1 x9 ^$ Y3 D0 I' D. k* l
一、SPI接口的组成% x8 ]& t8 j  f1 q

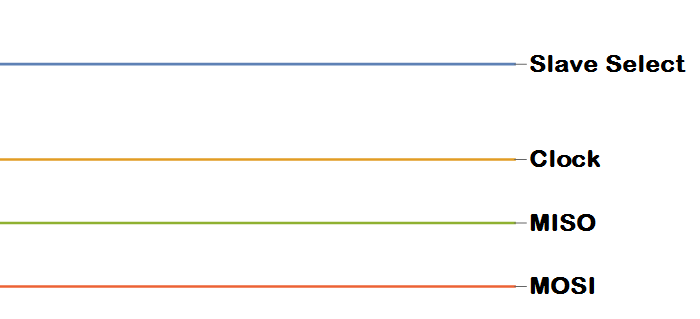

SPI接口一般有4条线:% S6 n" u( `  w: n+ X; Z* s, c
1. 时钟线(SCK):就像一个指挥家,控制着数据传输的节奏,告诉设备什么时候该发送数据,什么时候该接收数据。
6 b: \' \) A3 }' h$ e7 b- g& J2. 主出从入线(MOSI):如果你的设备是“领导”(主设备),要给其他设备(从设备)发数据,就通过这条线把数据发出去。, j- l) v) ?7 D) F) O- Y6 s5 F
3. 主入从出线(MISO):反过来,当从设备要给主设备反馈数据时,就通过这条线把数据传回来。
6 ^9 E: \, i7 @4 ~* n5 ~4. 从设备选择线(SS或CS):主设备通过这条线来选择要和哪个从设备进行通信,就像点名一样,点到哪个从设备,哪个从设备才开始工作。
' s/ D" }9 h- A; n1 k* m+ |
* t' A/ @$ @! i2 ?2 Q: y二、SPI接口协议+ T% M/ p8 e6 W3 K8 _
SPI协议是基于主从架构的通信协议。在一个SPI系统中,必须有一个主设备,并且可以连接多个从设备。
6 J* K' q4 d) T8 N( \; \' o1、数据传输模式:SPI支持全双工数据传输,即在同一时刻,主设备可以向从设备发送数据,同时从设备也可以向主设备发送数据。这种高效的传输方式大大提高了数据交换的速度。6 r- S/ z2 F+ w
2、时钟极性(CPOL)和时钟相位(CPHA):
2 ]/ o: c/ I, T$ _9 W时钟极性(CPOL)决定了时钟信号在空闲状态时的电平是高还是低。当CPOL = 0时,时钟信号在空闲状态为低电平;当CPOL = 1时,时钟信号在空闲状态为高电平。* z0 c5 ~* R  H% O
时钟相位(CPHA)决定了数据采样是在时钟的第一个边沿还是第二个边沿。当CPHA = 0时,数据在时钟的第一个边沿采样;当CPHA = 1时,数据在时钟的第二个边沿采样。( ^# q4 H5 r* w  p- g4 x: V6 J
通过CPOL和CPHA的不同组合,SPI协议定义了4种不同的工作模式,以适应不同设备的需求。

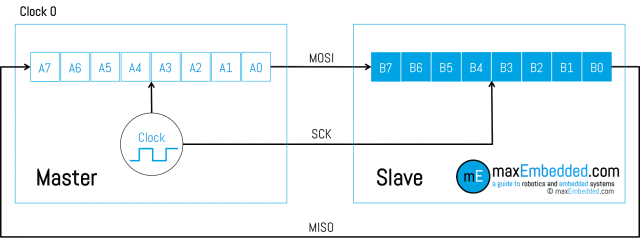

( C9 g. U, [, ^3、数据传输格式:SPI协议中,数据以字节为单位进行传输。主设备和从设备在进行数据传输前,需要约定好数据的位数(一般为8位)和传输的顺序(高位在前还是低位在前)。在时钟信号的驱动下,数据一位一位地在MOSI和MISO线上进行传输。" D  S$ r  q' P2 B; @

6 |  J( _+ u- w# F



: P! J( |0 K7 I+ e- x9 X* Q9 A& W1 R+ [5 H+ F& g


6 n1 S1 u( J7 E& G
6 @( d) P! z* ]7 ?8 v$ P
三、信号时序/ W4 Y, H( \  s, V

9 J& V' U0 N( d* K% G! C# c1、当主设备想要和某个从设备通信时,先把对应的从设备选择线(SS或CS)拉低,选中这个从设备。

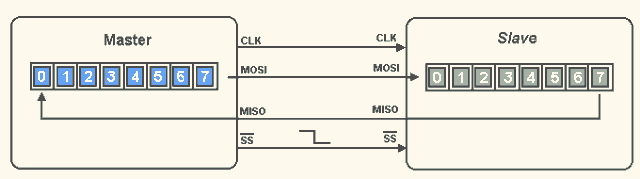

; V# k! r% Y2 g+ o2 a' N0 K2、然后主设备开始在时钟线(SCK)上发出时钟脉冲信号。数据的传输是伴随着时钟脉冲进行的,在每个时钟脉冲的上升沿或者下降沿(具体取决于设置的模式),主设备通过MOSI线发送一位数据,同时从设备也会在这个时刻准备接收数据;同样,从设备会通过MISO线发送一位数据给主设备,主设备也在对应的时刻接收。
6 @6 H4 \! W( b$ w* m) N3、就这样,一位一位地传输,直到把要传输的数据都传完。传完之后,主设备把从设备选择线(SS或CS)拉高,代表这次通信结束,从设备又回到等待“点名”的状态。
( c8 v0 g" I. k+ Y: S. T) s' d* j3 m! S* `1 X; w- F+ Y  L; I: r+ }

  F3 \* z  q) d* `' B; Z


# ]8 \& i) o1 Q: f7 H" R
四、SPI接口的应用- E4 p* o( F5 W$ F5 w- A+ {
SPI接口在电子设备中有着广泛的应用。
9 T2 Z: E4 \& |: u& e; n6 Z! B例如,在传感器领域,许多加速度计、陀螺仪等传感器都采用SPI接口与微控制器进行通信,以便将采集到的数据快速准确地传输给微控制器进行处理。
( ^, w! c6 g# ~1 H5 v在存储器方面,一些闪存芯片也使用SPI接口与主设备进行数据交互,实现数据的存储和读取操作。本文开头就是从闪存芯片引申出什么是SPI接口。
: K: p2 [4 T3 G1 J- p( {, q希望本文关于SPI接口及其协议的介绍,能让大家对它有更清晰的认识。) U+ Q) B: O9 I1 U. h
