作为一名硬件工程师,我琢磨着怎么把AI和硬件结合起来,搞点有意思的项目,板子刚拿到手,有点按捺不住内心的激动!

[复制链接]

854

主题

854

帖子

8398

积分

高级会员

Rank: 5Rank: 5

积分
8398
发表于 2025-3-11 08:00:00 | 显示全部楼层 |阅读模式



5 b% B5 Q1 A% R/ P/ ]% ~- k/ U点击上方名片关注了解更多/ V) ]1 P8 e' J0 H) k6 _9 @
7 d7 u0 ?& W- M) X6 l# G

7 }, U! J2 d/ K, k大家好,我是王工。5 e$ c$ |* k/ Y: I
最近,AI的风刮得是真猛啊!各种AI工具层出不穷,仿佛一夜之间,人工智能就从科幻走进了现实。作为一名硬件工程师,我自然也按捺不住内心的激动,琢磨着怎么把AI和硬件结合起来,搞点有意思的项目。
. @1 @2 o: [0 O; H% @/ j$ P这不,机会来了!刚好看到国内知名主板厂商米尔电子新推出了一款RK3576开发板,主打AI边缘计算,性能强劲,价格还亲民,跟他们工作人员聊了聊,问我有没有兴趣体验一下,这还用说?当然是安排!
+ }% X: v2 T" q9 }4 R0116 ]$ C0 ]( l/ w4 e
开发板介绍收到开发板的第一时间,我就迫不及待地拆开了包装。不得不说,米尔的包装还是很用心的,防震泡沫包裹得严严实实,开发板完好无损。3 m5 _7 m+ W! W
拿出开发板,第一印象就是精致小巧,巴掌大的板子上集成了各种元器件,布局紧凑,做工精细。0 U, u5 b; {; W& D( ~  v7 c


! l7 k" F9 n; ~/ _- H5 V" n
3 K+ i. p& W3 l$ Y7 S4 _- `; r3 p

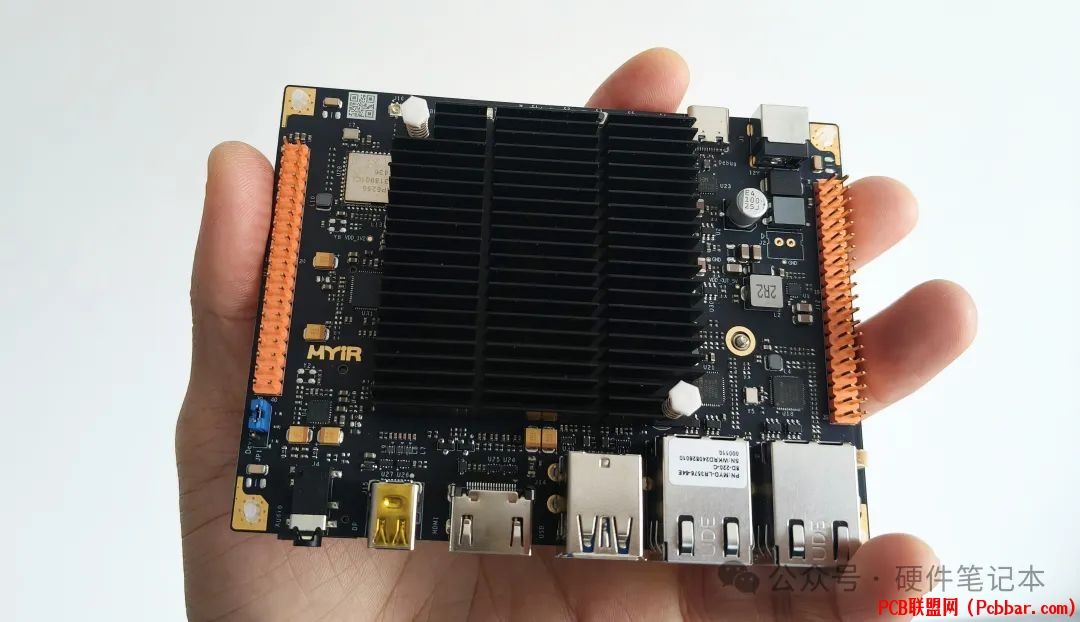

开发板是与核心板配套使用的扩展底板,咱们先来一张正面照,可以看到丰富的外设接口。
* Z: |3 W+ R, x. |- d. p/ c


) T! q4 s  m. |9 ^: }  w

  • ( S9 Z! n' N9 t2 ?0 ~DC JACK( 12VDC/3A 5.5-2.1DC插座)
  • USB TYPE-C(debug调试接口)
  • $ F9 w% Z/ m, E$ k
    WIFI/BT(板载WIFI模块)

  • 6 ]/ u# J$ V& hAudio( 1路音频接口,3.5mm耳麦插座)

  • $ F% {; Y# v  R( F* ~6 l- TDP(1路DP接口,MiniDP插座)

  • ! F0 l! V  Q0 C0 i1 p. Q5 @/ Q4 dHDMI(1路HDMI接口,HDMI Type-A插座)

  • 2 i! X# V' G( A9 PUSB( 2路USB3.0,采用1x2 Type-A接口)
  • / b# Z% n9 u$ e2 A+ m4 a$ }9 \
    Ehernet( 2路10/100/1000M 以太网RJ45接口)

  • . y/ P$ e! q2 f9 h# n  l6 b$ k风扇接口(一路风扇插座1x2x2.0mm)
  • 2.54mm间距的40PIN排针(GPIO/I2C/UART/SPI/CAN-FD)

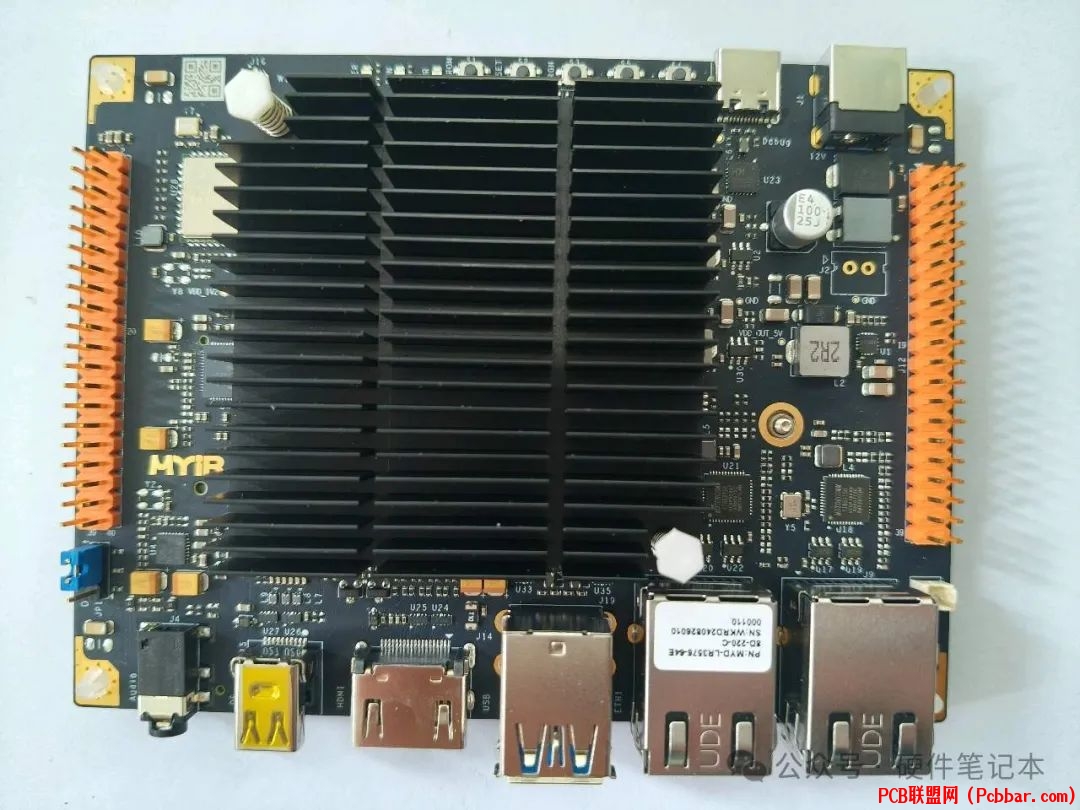

    1 v5 w- R- C% D8 m: P& ?再来一张背面照片
    ) J/ h- H, O* `3 H% _, I



    + e% ?( M7 a. e4 I7 w" X9 P9 e# u) k背面接口包括:
  • SD接口(1路 SD卡槽)
  • SSD接口(M.2 NVME SSD盘插座,尺寸2280,PCIE信号)
  • MIPI-DSI接口(4路MIPI-DSI,FPC插座,多媒体显示接口)
    ) \6 C( c1 j% }4 n. |2 J下面进行细节展示:
    - y: Q; d: U+ i7 m5 wDC JACK 5.5-2.1DC,通用型号,可以兼容市面上大多数电源适配器。旁边是通用的type-C接口,用于DEBUG调试。
    # X$ v( n3 J1 T- E" a


    ( l9 A& e) u5 N6 e3 h

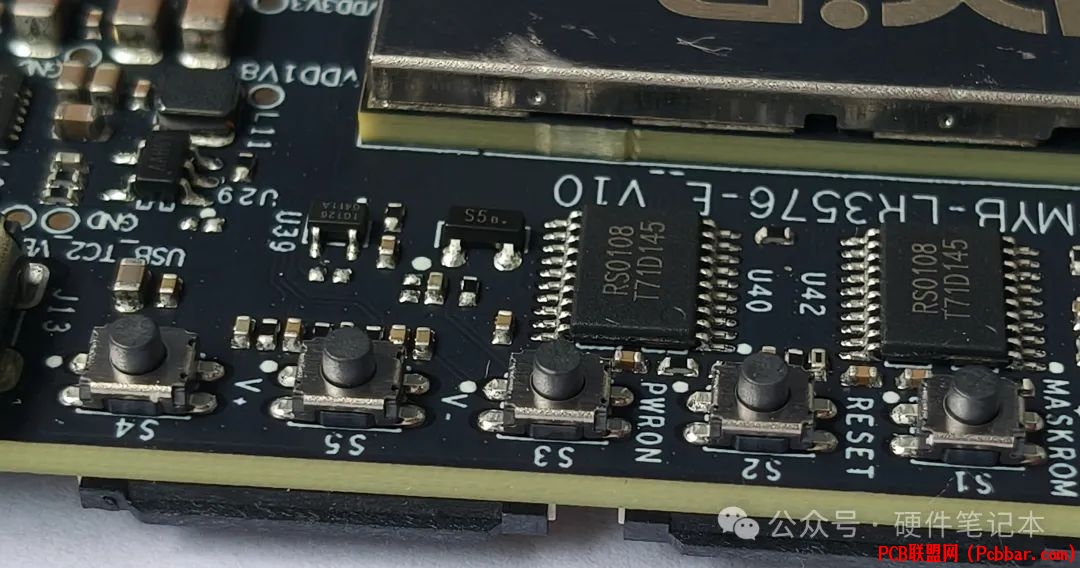

    有5个按键,功能分别是MaskRom、RST、PWR、V+、V-,每个按键位置都有丝印标注。
    6 ^3 |( g* j  K& O! N4 B

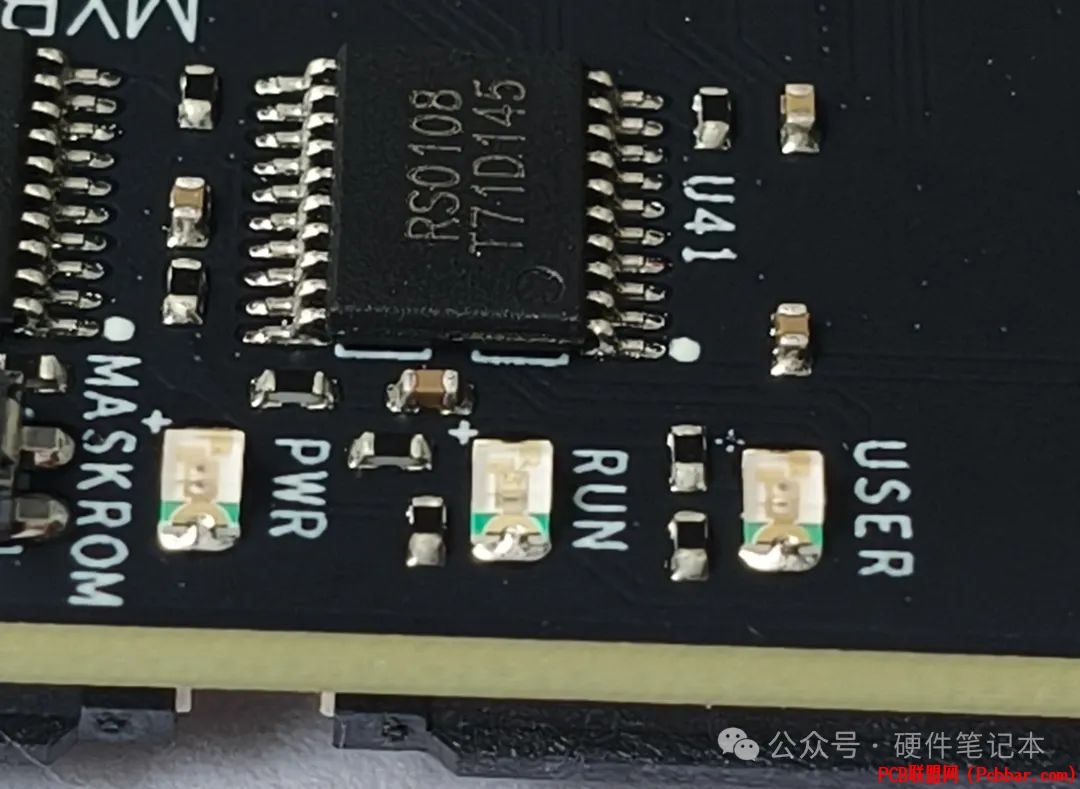

    8 u3 v- H) U1 v2 V3 i  }1 c# p9 `有三颗贴片LED指示灯,分别表示PWR,RUN,USER,能很清楚的了解设备的工作状态。; T* T' c/ W+ n, `: h! E9 [1 _

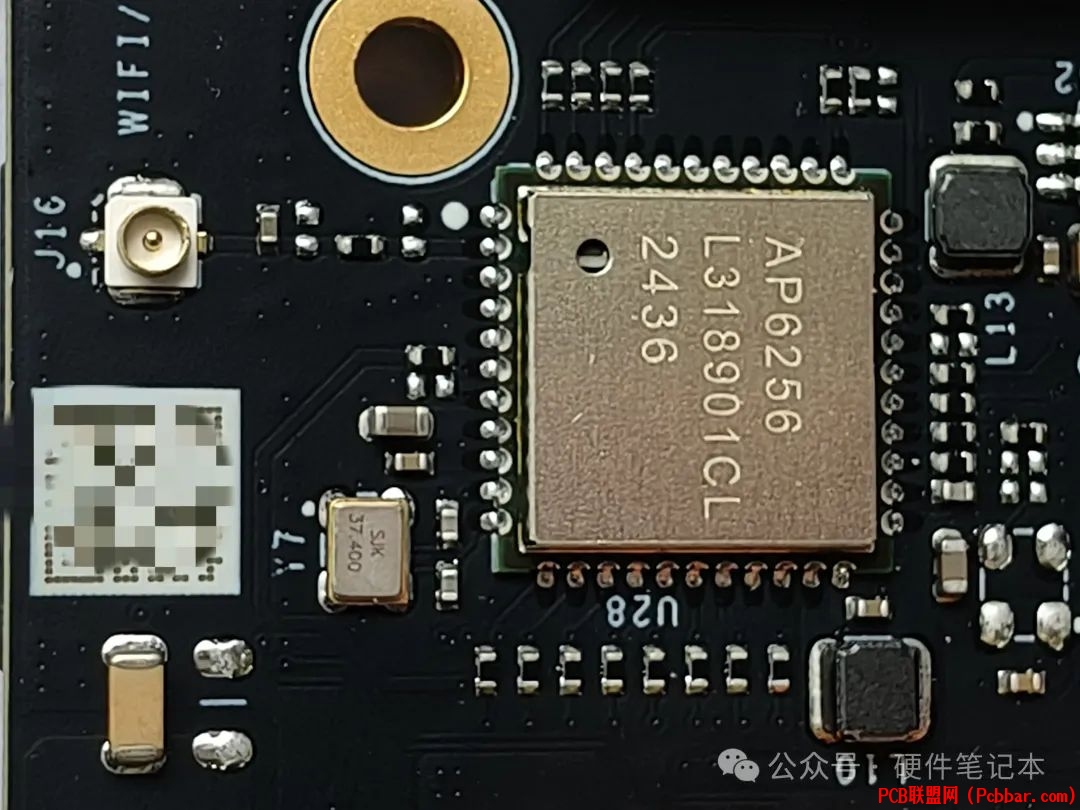

    $ I/ E9 ~( h) ^( i3 H) ?搭配板载模块WIFI模块AP6256,支持2.4GHz和5GHz频段,集成蓝牙5.0,使用标准的U.FL(IPEX)天线接口。
    , m% M  I5 a8 p+ t9 M


      I) g8 ~& _/ \6 f( t7 `" q
    1路音频接口,3.5mm耳麦插座,用于连接耳机或麦克风,支持音频输入输出,适用于多种场景。! u6 t" l; A/ G2 u

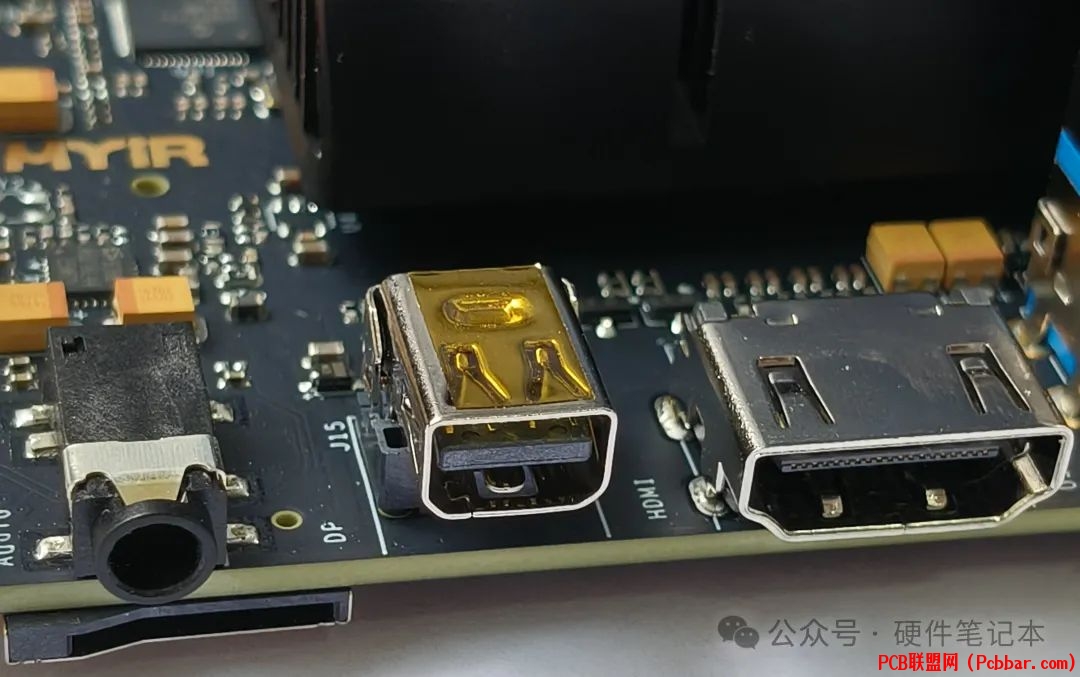

    旁边是MiniDP接口,比标准DisplayPort更小,有效节约主板的占用空间。主要用于视频和音频传输,支持高分辨率和高刷新率,最高可达8K@60Hz或4K@120Hz。# x4 J6 l0 @4 G) q3 o) b



    + g# h1 {% f7 U( q, L标准的HDMI TYPE-A接口,具有高带宽、音视频一体化、广泛兼容性和高可靠性,成为音视频传输的主流接口。
    & i4 a$ v7 a5 k% e从板内向外看,HDMI和DP接口的差分信号线上都有ESD静电管作为接口防护,DP接口还有共模电感,能有效抑制EMI。
    1 p- U( F- N( z5 ]# p2 q. O6 t8 j3 F



    * `: w0 H& ]; i) I+ q7 k9 |7 `$ r& [0 h

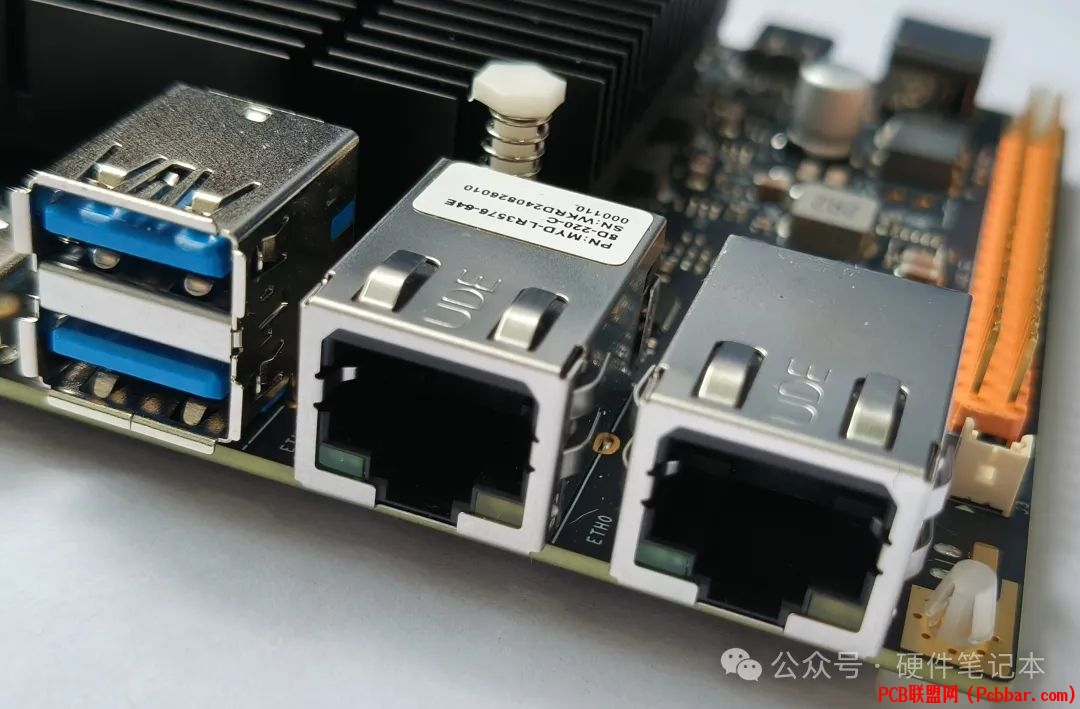

    5 y* W& @  _% h3 R. P两个USB3.0接口,两个千兆以太网口。
    , g3 _/ h1 {( C7 W1 s2 n" f



    ; w& q+ K" g( y8 q, P5 }网口背面细节展示。
    : J# G- q  P1 P! [! x7 q- L


    1 g) B# Q9 E; U. }  Y# g- r" p
    主板两侧各有一个2.54mm间距的40PIN排针,其实当我看到主板第一眼最醒目的就是这个橙色的排针,再搭配黑色的主板,整体看起来有种高端大气上档次的感觉。这个针座有丰富的GPIO接口,可根据实际项目需求进行应用,满足各种使用场景。
    . U2 B" ~: V; {! l# W. E& {9 Z


    + y: ^& [; y% ^# q$ `

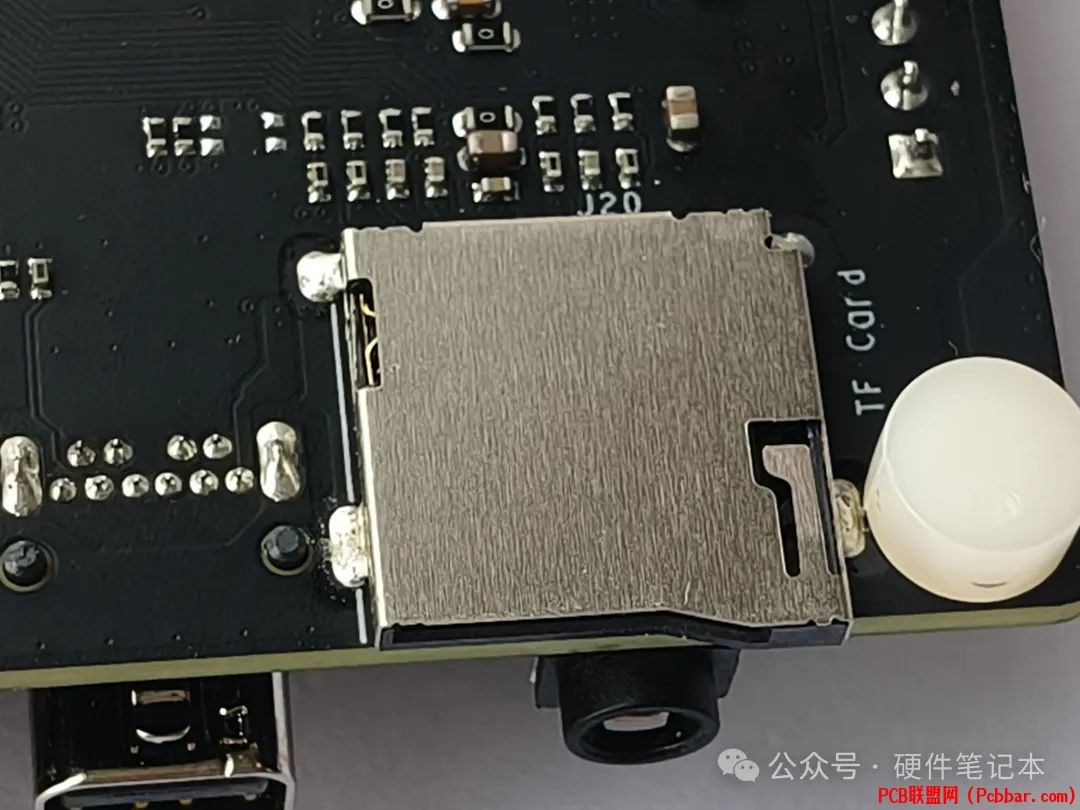

    板子背面的可插入SD卡,能够方便地进行存储卡的读写操作。
    1 M/ n0 |- A( V0 e


    # [9 [: t7 D# r
    SSD插槽,主要用于连接固态硬盘,通过高速传输特性提升设备的读写速度和存储容量?。
    * q; ^5 u* @+ D8 g# }" V, B# n


    & E9 c$ H7 D. i# Y/ o4 h* x
    MIPI-DSI接口,包含3组4 lane的MIPI CSI摄像头输入接口,以及一个MIPI DSI显示输出接口,需要FPC软件线进行连接,可以清晰看到接口处也加了ESD防静电管。
    4 u9 T$ S( S# j7 {7 H* ^% v


    ( s8 _! {! |! }# ]+ |% \" M2 S

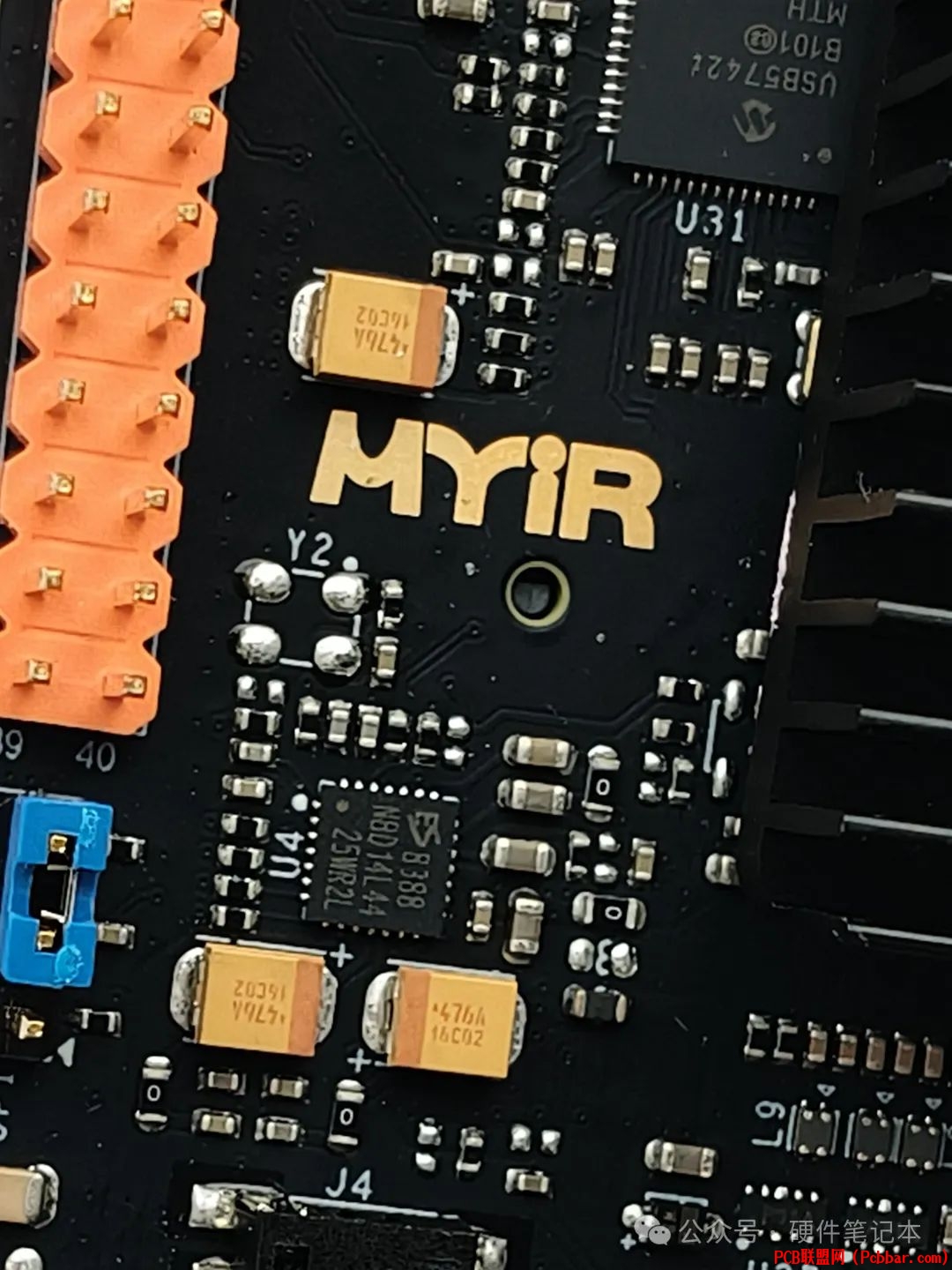

    米尔金色的丝印真的很好看,不像咱们通用的白色丝印,看起来就很喜欢。米尔MYIR,是Make Your Idea Real第一个大写字母的缩写,很有寓意。. j" W; y0 l, I/ E( b+ D  I  g# p


    6 c3 O" _, \% N9 ]

    ! b; Z: Q" d% Q, ~
    4 N1 F4 q1 e; P0 o3 D细心的同学会发现,板子的四个角都有塑料间隔柱,当我们进行产品开发时,可以直接把它放在桌面,不用再单独找一张纸进行绝缘隔离,这个高度刚刚好,细节拉满。: C* b, L8 d6 i; P



    / u4 l' l3 H  a) O( o咱们做硬件的有一个癖好,看到坏的东西就想修,看到板子就想拆。
    * Y! {7 [: X! V7 X) M
      p) V2 @8 B& Q% N8 E9 U  R% s大家可以看到这个散热器热别大,我很好奇,散热器下面的主芯片模块又是什么样子,说干就干,继续拆解散热器。8 E6 M, X6 Z- [


    ( S  a9 A5 g: D9 u" X9 s' A, l8 D: Y
    散热器下面可以看到这个金属屏蔽罩里面就是米尔的SOC核心板,核心板是以SMD贴片的形式焊接在底板,管脚LGA贴片封装,通过 LGA 焊盘引出信号和电源地共计381PIN。板卡采用12层高密度pcb设计,沉金工艺生产,独立的接地信号层。
    7 C' D+ I5 ?3 J
    $ N8 o0 u! q0 @7 H( L外形尺寸:43mm*45mm*3.85mm(含屏蔽罩),是相当的小,元件多,空间小,也难怪是12层板。
    / D2 f- u  i& H. h2 ~



    8 s/ q; _7 K$ z$ a4 H9 P* L5 o7 V不得不提一句,这种模组的要求是非常的高,内部集成了内部集成了PMIC、DDR、eMMC等芯片,以及各种阻容、电感器件,对于布局和走线要求很高,一般公司不一定做得出来,就算你做出来了,也不一定保证可靠性,所以一般的企业没有必要做核心板,直接买现成的可以节约很多时间和精力。
    & q) p" t2 y% s3 W( A/ t# @写到这里,我感触颇深。近年来,国产芯片发展迅猛,像RK3576这样的高性能芯片不断涌现,打破了国外厂商的垄断,像RK3576核心板、开发板这样的优秀产品出现,更加助力中国科技的腾飞!

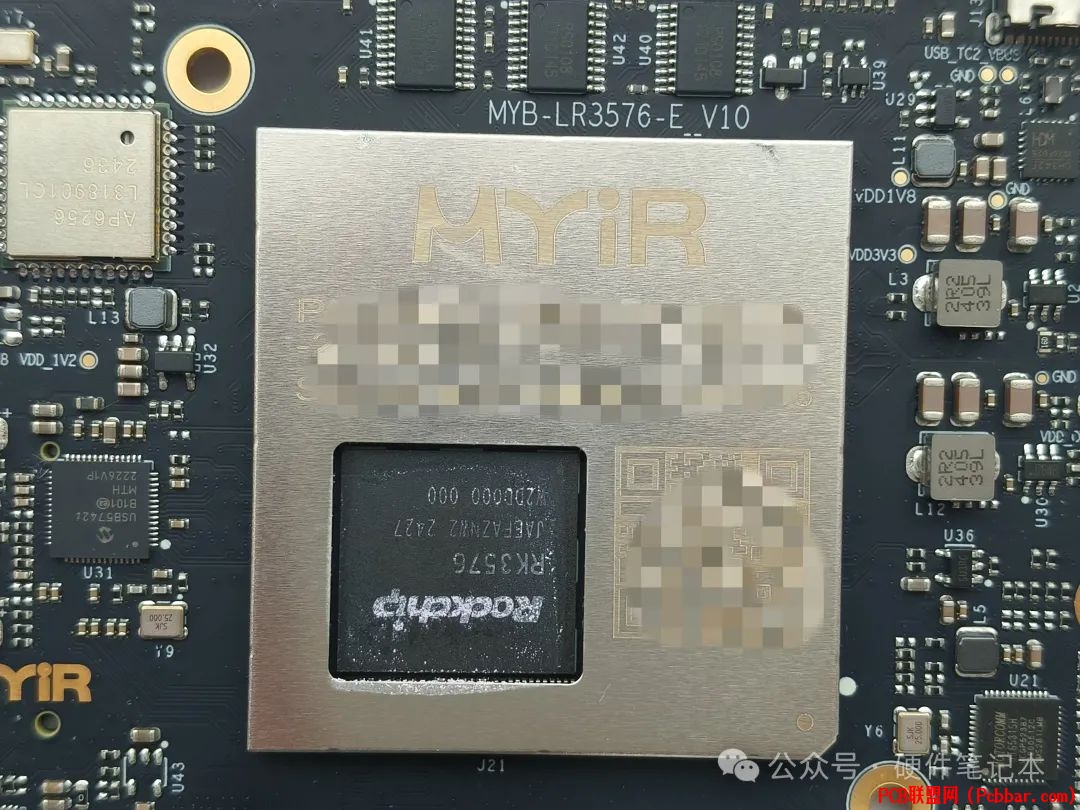

    # w* p/ \' u2 s  c; i这就是RK3576 SoC,通过金属壳边缘可以看到芯片周边很多的阻容元件,上面可以明显看到散热硅胶垫留下的印迹,芯片主要是通过散热硅胶垫将CPU的热量导出到外部散热器。: Y6 q( \; E3 P+ \

    3 v" [! }& X* Y1 @' f: K, F- a. I+ {2 f9 t( a0 I
    RK3576 是咱们的重头戏,作为一款主打AI边缘计算的开发板,它搭载了瑞芯微近期推出的第二代高性能AIOT平台——RK3576,采用先进的8nm制程工艺四核Cortex-A72+四核Cortex-A53架构主频高达2.4GHz内置Mail-G52 MC3 GPU4 p# ]9 @  w# ^0 q& d
    ' z: m3 H$ I5 |: G2 Q( R1 a6 X. a
    更重要的是,它集成了NPU神经网络处理单元,AI算力高达6TOPS,可以轻松运行各种AI模型。
    " P" z7 I; e* F3 ]9 V& t
    + O+ e; k9 Y4 {. e' z; f6 M板子的信息都基本了解,开始上电,板厂已经烧录好了固件,接上我的家用办公显示屏,成功点亮。
    8 [- v' s) k5 O8 j( |+ w' D5 G! T  h: \- o, b: b- b+ ]7 q/ N
    & g+ S, n& a& _. b# b* O* S
      ?0 |4 ?+ S: M; x- z/ v# k
    03( A" v0 A' \: ?% e
    资料完整,认证通过,售后有保障作为个人玩家,我比较关心的是他们的资料是否完善,一个简单的产品介绍就有几十页,文档内容也很规范。! k9 T3 p6 t; T5 ?3 ?
    : V& v1 M, b4 v% X' e5 C
    当然,一旦你购买了他们家的产品,可以下载更完善的HDK和SDK参考资料,包含开发板的技术规格、设计指南、接口说明、驱动程序、示例代码和必要的软件工具,以便于开发者能够顺利进行产品的开发。
    " W7 v! ~! C6 H* J0 k: ^作为企业,认证要求是必选项,有了相关认证,可以为整个产品的开发周期节约很多时间和精力。0 b; X4 K. E0 I! g( L; g
    该模块通过了传导CE和辐射RE测试,而且是ClassB标准,这两项测试通过,必将为整个产品加分。
    , w$ |0 z3 |3 s7 z% u) R1 ]; C1 ^" q! M: t7 d/ u  z
    4 _; D' v; a. c. P/ d3 o1 l$ p
    . N- C5 `& q6 s: L$ V& B
    再看辐射波形,余量在10dB以上,吊打其它大多数产品了。
    ; V- `! H" Q  J/ J: m' K5 l. C4 X" l8 J2 J0 }3 P
    再好的产品,在使用过程中,也难免会遇到各种问题,可靠的售后服务也是相当重要,这一点咱们做产品的人深有体会。遇到问题不可怕,可怕的是当你遇到问题,供应商态度差,回复慢,不专业,解决不了问题,就很让人头疼。 1 f" ?  n- [! R" Z# ~
    据王工了解,这款MYD-LR3576 米尔开发板的公司,专注于嵌入式处理器模组设计研发、生产、销售于一体,在咱们嵌入式行业已经深耕10多年,产品都做过信号量测,高低温可靠性测试,emc测试和防静电测试以及其它测试,大厂品质有保证
    8 P/ V# n0 |/ v+ r( ?9 W9 [: B+ [8 K. U; x
    更多详情,见米尔科技公司官网:www.myir.cn
    + m* h7 L) L4 E6 i$ x! w外观高端,功能强大,性能十足,这么优秀的产品一定很贵吧。前面介绍的LGA核心板,价格仅498起,这个开发板价格699起,性价比算是蛮高的了,大家可以通过以下链接进行购买:https://detail.tmall.com/item.htm?id=846172160887
