引言
' s! R' S ? J& V- |# C- c7 \4 T光电子封装与系统集成技术涵盖了光电子集成芯片与外部世界的光学、电子、机械和热耦合。由于涉及技术的复杂性以及标准化程度较低，这个领域仍面临诸多技术挑战。5 t5 ]' ]3 R4 m' r8 R
! B# H. u! @6 U7 _" D- q; h0 b

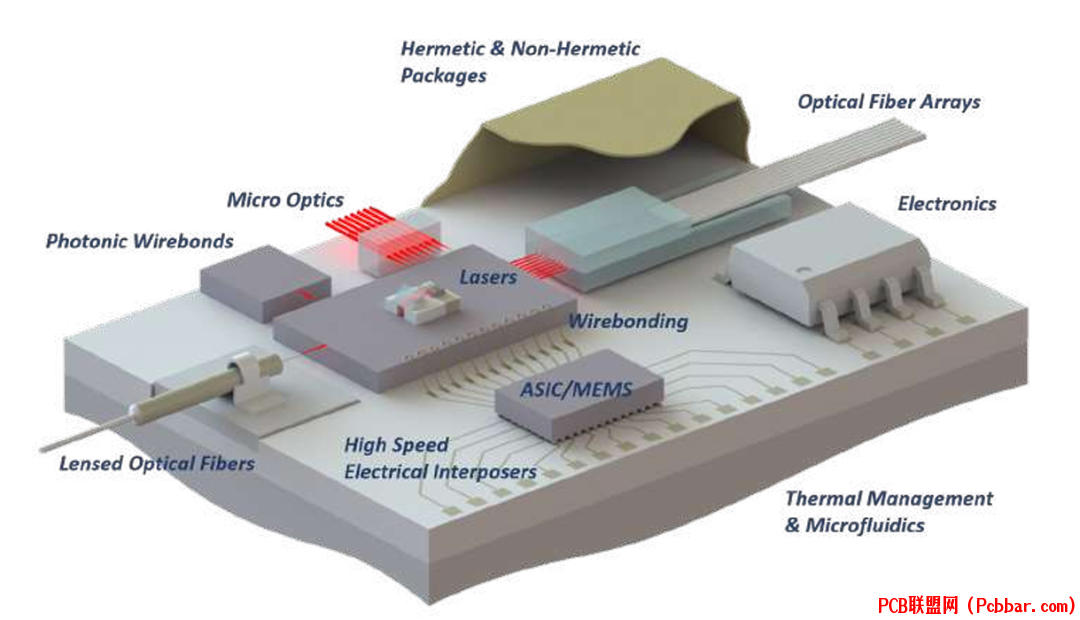

图1：典型封装工艺概述，包括光纤阵列连接、混合集成、微光学组装、线键合、电子Assembly和MEMS集成。( [* @9 s. q& t: X
( _5 r5 y! e8 e% S( M% A' s/ L光学封装技术
7 n- w9 O/ v' i9 e# f光学封装主要关注光纤与光电子集成芯片之间的高效光耦合。主要采用边缘耦合和光栅耦合两种方法，这些技术特别适用于1550nm和1310nm波长范围。
- `! x9 r9 J; T9 \
7 E' c# C( o* d4 i图2：光电子封装中激光焊接的实现，展示了焊接过程和最终组装构型。
* v3 K9 @+ l) x. }8 W" [4 w! k# \7 `0 L X3 X' ^: X
边缘耦合具有低插入损耗、宽光谱带宽和低偏振敏感性等优点。单光纤应用通常使用安装在金属套管中的透镜光纤，通过精确对准和激光焊接实现最佳耦合。2 ^, R9 x6 A! m+ x- i
0 J l; f. l3 U, o" B图3：光纤阵列与硅基光电子集成芯片边缘耦合器的耦合示意图，显示了光纤-芯片接口的近距离和整体视图。" B+ C' q) z0 n; s6 w. H, V3 Q1 X
. k8 H, p; i, I1 h在多通道应用中，光纤阵列正变得越来越普及。这些阵列需要同时与多个边缘耦合器精确对准，需要复杂的对准技术并仔细考虑模场直径匹配。
. G( E4 v8 f' n& d& R2 B7 {
( I( v3 g! _% ~) b$ H电子封装方案
+ V% ]$ p- O" p光电子封装的电气连接主要实现光电子集成芯片与外部控制电路的可靠连接。线键合是最常用的方法，直流和射频连接都需要特定的考虑因素。
9 i4 j- A+ X$ K, V5 r5 ^0 I

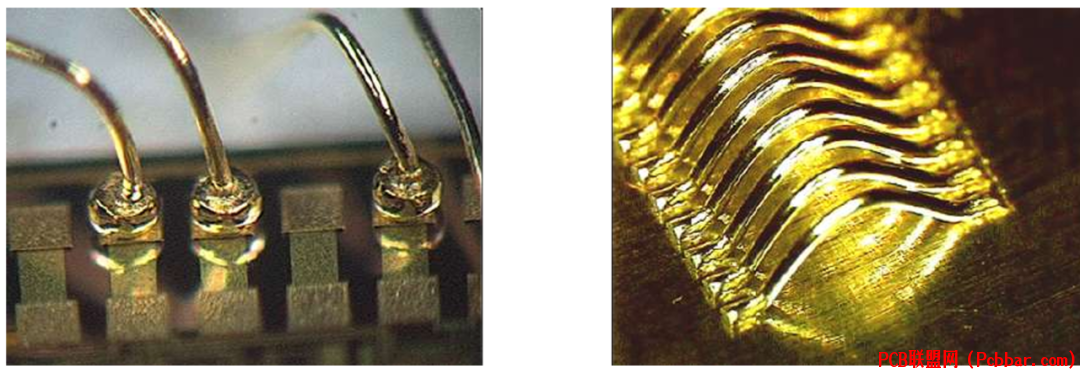

2 i6 B/ ]/ w1 S6 Y图4：光电子封装中使用的电气线键合配置示例，展示了用于不同应用的金球键合和带状/楔形键合。
& j6 e3 H3 k0 a2 ]' O5 n O, y3 H0 ^; k- \
直流连接的接合垫通常需要最小尺寸为70μm × 70μm，间距至少150μm。射频连接需要更谨慎的考虑，因为需要阻抗匹配并最小化寄生效应。, _7 N4 b+ d- j& F' H- A

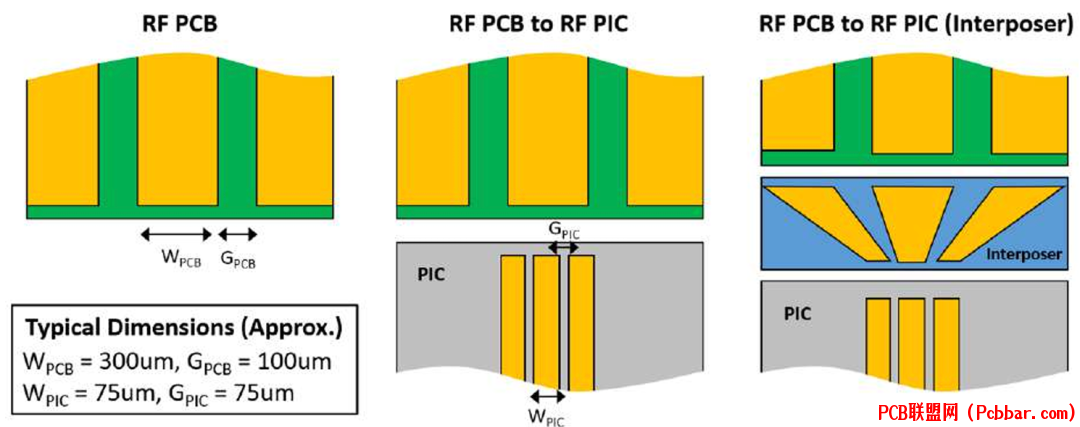

; S0 N6 s$ y$ G! _" b8 i- ?图5：射频封装挑战的说明，显示了典型PCB尺寸、光电子集成芯片和PCB射频线之间的物理不匹配，以及电气转接板在弥补这一差距中的作用。+ E* Z6 s! \5 l5 n
0 u9 n4 i. `" s( z+ g/ A( \& k/ f先进集成技术- s. |2 l% x5 J+ v4 L2 P
现代光电子封装越来越多地涉及多个组件的集成，包括光电子集成芯片、电子集成电路和MEMS器件。倒装芯片键合已成为实现紧凑、高性能封装的关键技术。6 K/ y& O5 t& b2 y/ N, X. y
2 Y4 k+ i: u; x5 k" R3 x
图6：倒装芯片键合设计规则的全面概述，显示了最小键合尺寸、最大芯片尺寸和多芯片集成的间距要求。
- I7 ~ b9 g2 u+ X3 v. T$ b/ R3 P; F5 P/ J
MEMS器件的集成提出了独特的挑战，需要在考虑光学和电气因素的同时关注机械方面。这些器件通常构成更大的片上系统或封装系统的一部分。" T( c; W' p3 g F* k
2 o' A, t# V( X% k

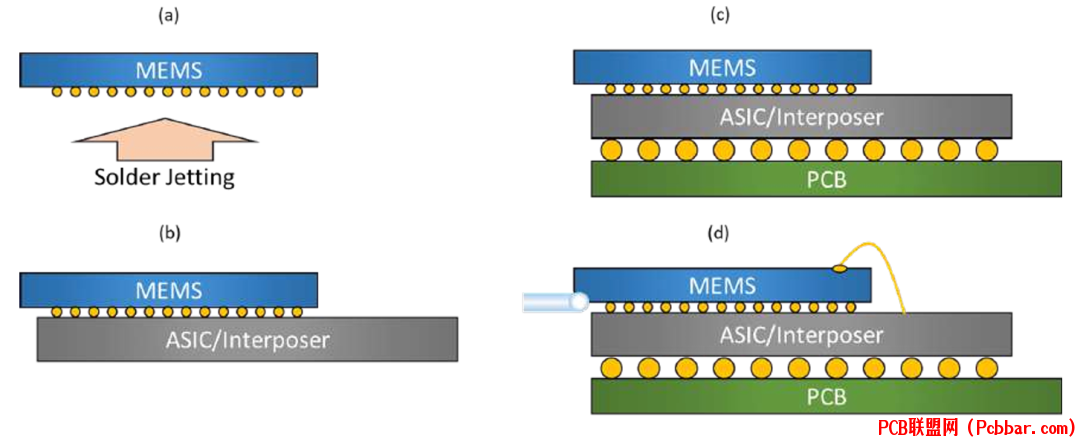

图7：集成硅基光电子MEMS器件封装的详细工艺流程，显示了从锡焊到最终光学组装的进程。6 r1 a2 O& ]0 X
\+ @5 v& x5 d- x/ v# K4 \( X5 c' I3 e
封装技术获取2 V7 }: S" P+ K0 l# m3 l5 }
多个欧洲计划提供了获取先进光电子封装技术的途径。这些计划旨在缩小研究和商业实施之间的差距。通过ACTPHAST、EUROPRACTICE和PIXAPP等计划，学术机构和商业实体都能获得最先进的封装设施和专业知识。
$ V2 K, p# C0 P6 z8 {1 ]$ t+ ^- ?5 ?9 x6 M& @ p
结论
) v1 p9 ~% Y( D& b; |光电子封装和系统集成技术不断发展，新技术和方法不断涌现，以满足从电信到医疗诊断等应用的growing需求。遵循适当的设计规则和标准对于成功的光电子系统集成很重要。欧洲的科技计划正在促进先进封装技术的普及应用。这些资源对于加速光电子技术的开发和商业化具有重要意义。
