产品品牌:永嘉微电/VINKA
产品型号:VK16D32

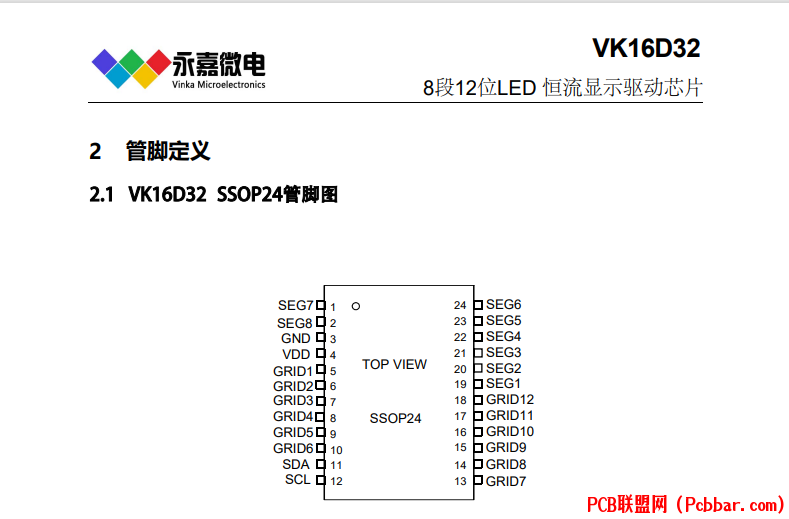

封装形式:SSOP24L
概述
VK16D32是一种恒流数码管或点阵LED驱动控制专用芯片,内部集成有数据锁存器、LED 恒流驱动模块等电路。可以通过寄存器配置,调节扫描的位数,从而获得更大的单点驱动电流。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳极,GRID脚接LED阴极,可支持8SEGx1GRID到8SEGx12GRID的点阵LED显示面板。采用SSOP24的封装形式,适用于小型LED显示屏驱动。 相较于传统的 LED 显示面板驱动芯片,当点亮的 LED 数量变化或者输入电压变化时,单颗 LED 电流会发生变化,从而会影响显示亮度;而采用了恒流设计,当显示模式配置好后,每颗 LED 的电流就恒定不变,不会因点亮的 LED 数量变化和输入电压变化而产生波动。Z132+146

5 L0 w/ U5 `9 s5 T5 ]0 W2 l
. \; Y$ J( `* i. G4 t
特点
•工作电压 3.0-5.5V
•内置 RC振荡器
•8个SEG脚,12个GRID脚(显示位数可调1到12位)
•SEG脚只能接LED阳极,GRID脚只能接LED阴极
• 沈.生.1.3.5.5.4.7.4.4.7.0.3
•I2C通讯接口
•8级整体亮度可调(SEG恒流设置8级)
•内置显示RAM为8x12位
•内置上电复位电路
•输出恒流
•驱动电流大,适合高亮显示场合
• Q.2.8.8.5.2.1.8.9.6.6
•封装
SSOP24L(150mil)(8.65mm×3.90mm PP=0.635mm)
——————————————————————————————————————————————————
