被卖爆的徕芬吹风机，用了哪些芯片？（附主要器件清单）

硬件笔记本


0 f* t3 w- Q* p8 X9 L点击上方名片关注了解更多
2 |! Z8 J  F( _+ ?

拆解来源：吹风机拆解评测

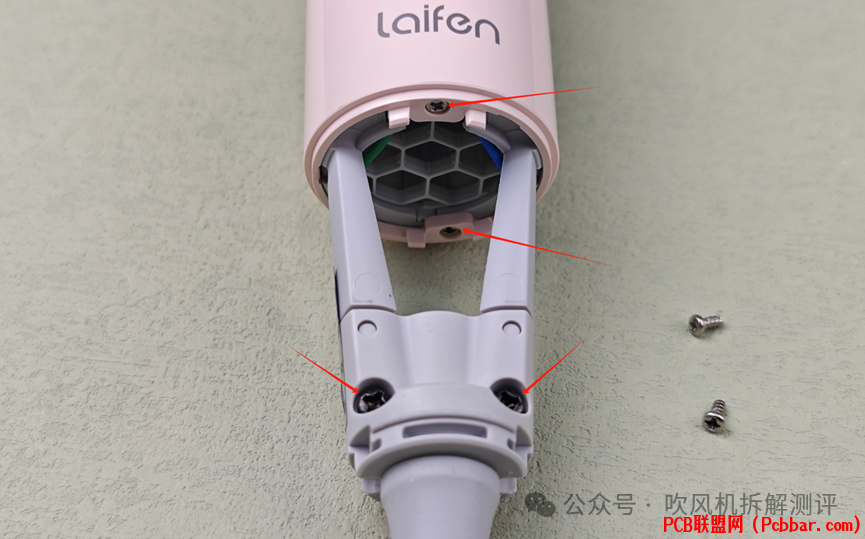

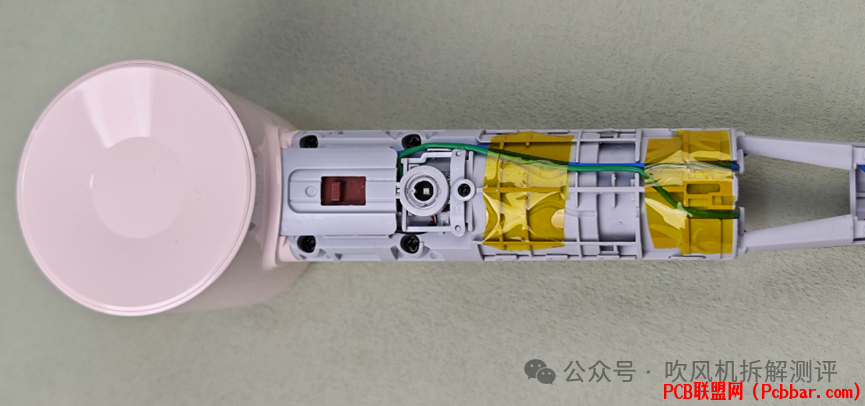

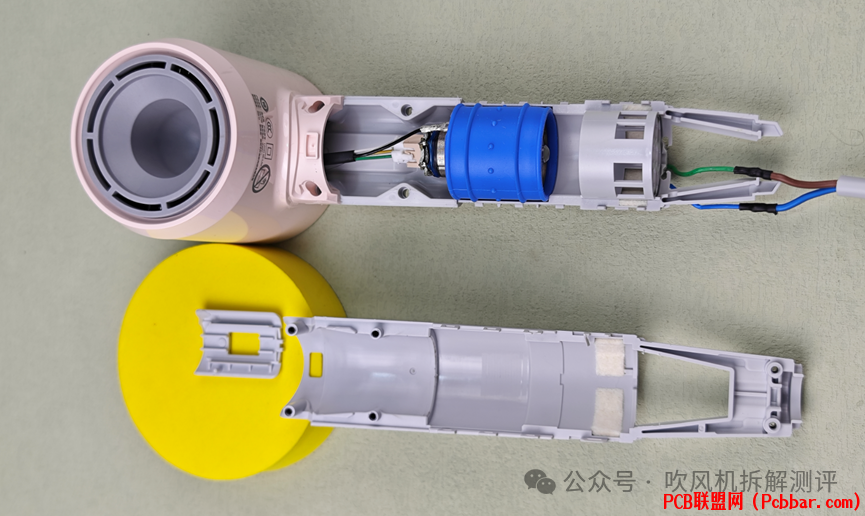

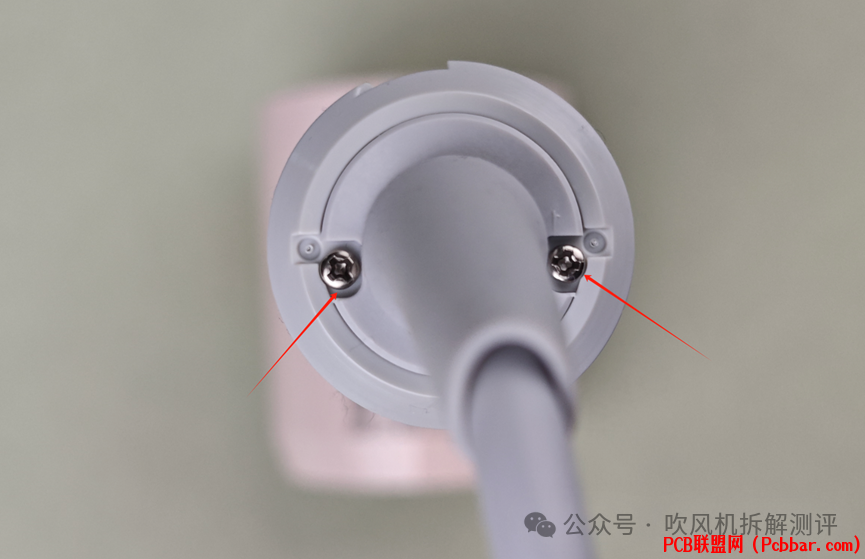

' E% f3 O- u6 K6 q" }" n2 i6 n一、拆解过程


4 `. p/ r0 B- I" {, C8 b; d



  u, z  O' t- M9 C; g





( c& Z) q. P1 \2 H+ o$ c


) s9 P; K: V$ }. ?8 J


, W" W# G2 P; m# o2 d- E5 f


+ a, N" T! B1 c! W



7 `: S% @5 _+ t! J% \) h





到这里，基本就完成了拆解。可以看到一个199的吹风机，上面东西还不少。二 关键组件分析1 滑动开关


% M% M6 O* _0 Q

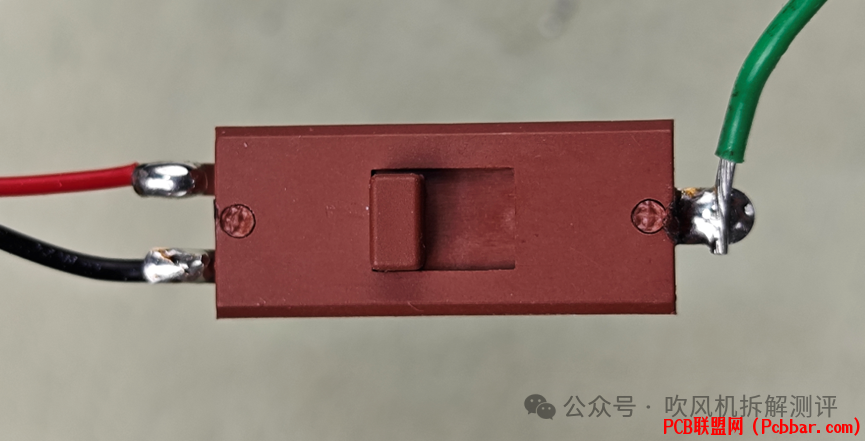

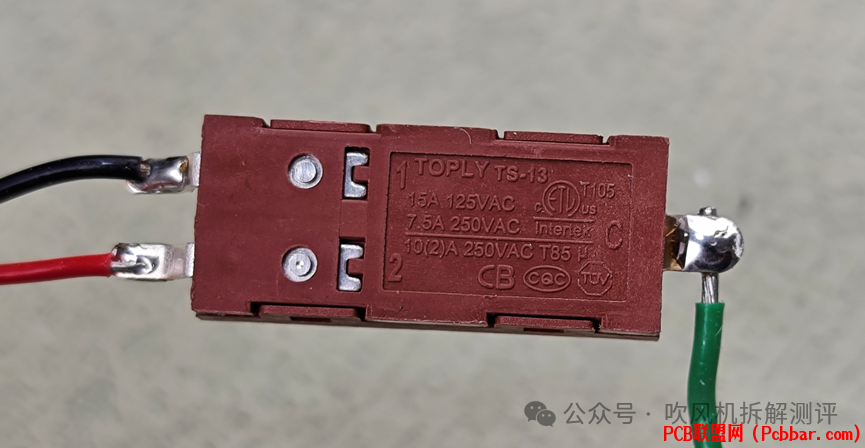

这个滑动开关，是珠海拓林电子的TS-13系列滑动开关。
7 C/ I4 X. M5 T/ D' X2 P


POSITION档位处于1的时候为OFF，档位处于2的时候，C引脚和1引脚导通，档位处于3的时候，C引脚和1引脚、2引脚都导通。

这个开关是用来调整风速的。2 高速电机

0 F$ |, t5 Z2 q1 E" Z# v# y  H高速电机的型号是LF01，额定电压为DC310V，转速107000r/min，功率105W。制造商是深圳术叶创新科技有限公司。

" l" Z4 M9 W" C: y, ]2 u! P这是一个外转子高速无刷电机。有三个相线，通过一个PCB实现绕组和相线端子的连接，真是简单粗暴啊。

. L. A2 X3 K; Z, w) [13片桨叶，造型看起来很漂亮。
- D6 S5 u4 k: d( }; d3 Z
从这个角度来看，可以看到线圈绕组。3 负离子发生器

这款负离子发生器的型号是NB-LM，交流电供电，功率小于1W，来自东莞市南柏电子科技有限公司。
* v/ }. R- L+ B* _( E( A
$ o1 y% p: x2 Y7 q$ X! k3 ?这个负离子发生器的供电线是红色和黑色。
( z/ H2 L* H# D# V9 A. p
2 |- P/ B+ O) ]产生的负离子通过白色的线输送到出风口的位置。并通过金属片传导到出风口的金属尖端来释放产生的负离子。4 按键灯板

这个板子上的按键，是用来调节风温的，按键旁边有一个RGB LED灯，通过不同的LED颜色显示不同的风温。

( B* [% ^! ^  P# a# i; H7 O  B板子背面是生产批号和连接器。5 主控板
/ j6 l" f4 J! B
& ~5 V1 y4 w  l! m  r$ {主控板正面。

! s! o" j  G! I: d% n2 B; s主控板背面。

主控板直径：64mm左右。三 主控板电路分析01 MCU
7 K6 S3 n' F0 r  ]- U
! _5 |7 x: ?+ A% AMCU的型号是CMS32M5710L048，封装为LQFP-48，基于ARM-Cortex M0内核，是中微半导体电机控制产品线的主力产品。02 电机驱动MOS

板子正面的3颗MOS和背面的3颗MOS，加上其他外围器件，组成了一个无刷电机驱动电路。MOS的型号是AP5N50BD，封装TO-252-3，来自永源微电子。这个MOS的电压是500V，电流5A，Rdson典型值为2.4Ω。03 MOS栅极驱动器
# |6 V* m: g* t* `' `; T( m# Y7 J
% @( u9 l+ }4 I8 d$ M% ^高压半桥MOS驱动芯片是EG27710，封装SOP-8，来自屹晶微，板子上总共有三颗。

7 B' X; `- g0 d  r$ q5 Y4 dEG27710 典型应用电路图，三路同样的电路组成了BLDC电机驱动。其中三路HIN和LIN是来自MCU的驱动信号，三路OUT接电机的U\VW。04 双向可控硅

板子上有一个TO-220A封装的双向可控硅。型号是BTA16-600CW，从品牌LOGO上来看是来自于捷捷微。05 光耦
) t6 F/ f# r3 }8 g# Z9 s5 F/ S3 u
3 Z" ~+ w+ B+ a用来驱动双向可控硅的光耦型号是QXM3063，来自群芯微。
9 G2 m, f3 e6 c* ^4 V
9 w( K& p* y0 L% ^在ST的应用文档AN4993中看到这个图，和这个吹风机的应用比较类似。06 整流桥堆

+ h3 a7 g7 [5 |3 t6 n) `整流桥型号YBS3010，封装YBS，来自扬杰。07 AC-DC开关电源

4 S9 o% M) G. q* F7 @2 ]7 I上图中的SOP-7封装的器件是BP85226D，来自晶丰明源。这是一款高集成度的开关电源芯片，适合用于全电压85-265VAC输入的BUCK，Buck-Boost变换器拓扑应用。
) `" r' K" N5 Q2 Y* o( z* Z
BP85226D的典型电路，外围非常简单， 一个电感，两个电容，两个肖特基二极管就够了，确实是高集成度的开关电源芯片。08 LDO
0 j5 ?; r5 M" w$ R' K+ K  b" {/ l
在板子上最大的电容下面，藏了一颗LDO，上面丝印是78L05，根据这个无法判断是哪一家的LDO。09 X2安规电容

+ ~* r2 o4 ]  N! T* @9 pX2安规电容来自科尼盛，型号为MPX474K31D4KN15800。10 NTC热敏电阻

NTC热敏电阻型号为8D-11，厂家不能确定。11 保险丝

保险丝的电流为3.15A，厂家不能确定。四 主控板器件清单

6 {% u& @" _+ q5 W" q
( V* [( H% T8 m! r
2 }9 ^' ^& ^, p4 T5 A6 i1 x
