新手都能看懂的 USB 通信协议

硬件笔记本


点击上方名片关注了解更多

; C6 k* y. G. N* H
/ X* r" M: k6 D8 ?7 p% G* W! nUSB接口随处可见，手机、电脑、电视，以及各种电子产品充电口（虽然是USB-C，但它也是USB)都有USB的身影。
! G4 T8 m' c# ~; C) S( |& l7 RUSB应用非常广泛，很多嵌入式设备也具有USB通信能力，这里给大家分享一下USB通信协议主要内容，新手都能看明白（当然，最好还是有一定通信协议基础才行）。

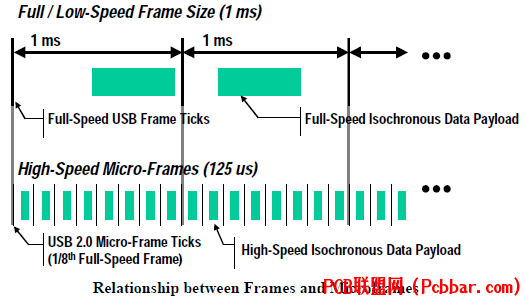

   1、基本概念一个【传输】(控制、批量、中断、等时)：由多个【事务】组成；一个【事务】(IN、OUT、SETUP)：由一多个【Packet】组成。USB数据在【主机软件】与【USB设备特定的端点】间被传输。【主机软件】与【USB设备特定的端点】间的关联叫做【pipes】。一个USB设备可以有多个管道(pipes)。  2 、包(Packet)包（Packet）是USB系统中信息传输的基本单元，所有数据都是经过打包后在总线上传输的。数据在 USB总线上的传输以包为单位，包只能在帧内传输。高速USB 总线的帧周期为125us，全速以及低速 USB 总线的帧周期为 1ms。帧的起始由一个特定的包（SOF 包）表示，帧尾为 EOF。EOF不是一个包，而是一种电平状态，EOF期间不允许有数据传输。注意：虽然高速USB总线和全速/低速USB总线的帧周期不一样，但是SOF包中帧编号的增加速度是一样的，因为在高速USB系统中，SOF包中帧编号实际上取得是计数器的高11位，最低三位作为微帧编号没有使用，因此其帧编号的增加周期也为 1mSUSB总线上的情形是怎样的？


包是USB总线上数据传输的最小单位，不能被打断或干扰，否则会引发错误。若干个数据包组成一次事务传输，一次事务传输也不能打断，属于一次事务传输的几个包必须连续，不能跨帧完成。一次传输由一次到多次事务传输构成，可以跨帧完成。

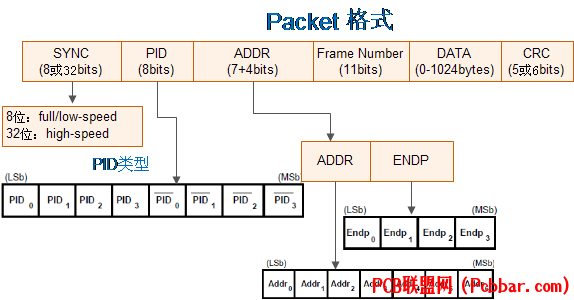

; ~+ E- e- K8 A/ AUSB包由五部分组成，即同步字段（SYNC）、包标识符字段（PID）、数据字段、循环冗余校验字段（CRC）和包结尾字段（EOP），包的基本格式如下图：

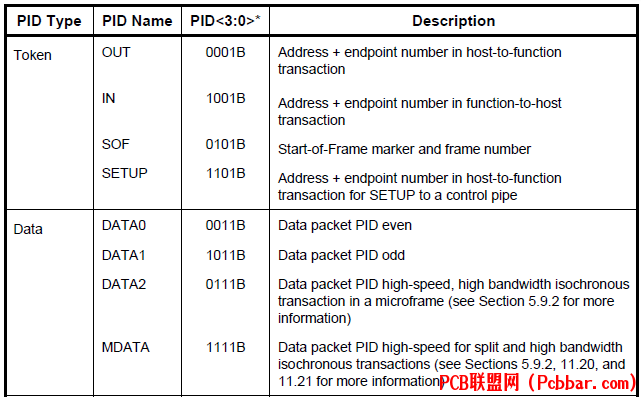

1.1 PID类型(即包类型)
; @- G$ L9 x: r( D; f% w


  ~1 n) K7 D6 F$ Z* M2 O- T
* \, d) x7 Y" _/ I) Z! W


1.2 Token Packets
$ Z8 ]$ e) Q+ F* z! X# T

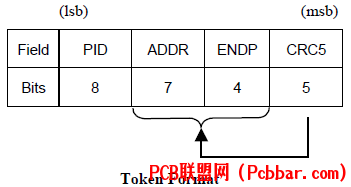

8 ^: P( s) e' K- h& ?# }" X- F此格式适用于IN、OUT、SETUP、PING。

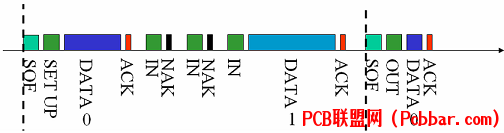

7 i) ?0 U: a# n7 m& [% n9 R8 x8 M, UPID 数据传输方向IN Device->HostOUT Host->DeviceSETUP Host->DevicePING Device->Host1.3 Start-of-Frame(SOF) PacketsSOF包由Host发送给Device。对于full-speed总线，每隔1.00 ms ±0.0005 ms发送一次；
5 W( ?: j2 x- x. M/ o; F4 s5 N7 Y对于high-speed总线，每隔125 μs ±0.0625 μs发送一次；
[/ol]SOF包构成如下图所示



& A, D% F$ G, A* n" G7 k1.4 Data Packets
5 a% K& ?/ W. a  _

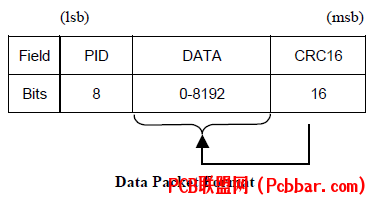

有四种类类型的数据包：DATA0, DATA1, DATA2,and MDATA，且由PID来区分。DATA0和DATA1被定义为支持数据切换同步(data toggle synchronization)。

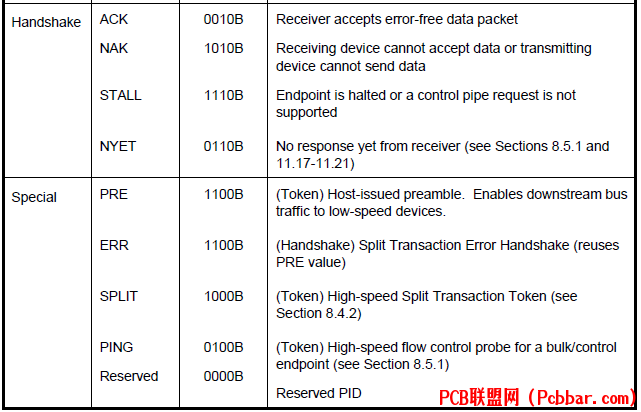

1.5 Handshake Packets


ACK: 对于IN事务，它将由host发出；对于OUT、SETUP和PING事务，它将由device发出。
" ?2 n2 ?6 F! F8 \2 U7 LNAK: 在数据阶段，对于IN事务，它将由device发出；在握手阶段，对于OUT和PING事务，它也将由device发出；host从不发送NAK包。   2、事务(Transaction)在USB上数据信息的一次接收或发送的处理过程称为事务处理（Transaction）即：The delivery of service to an endpoint。一个事务由一系统packet组成，具体由哪些packet组成，它取决于具体的事务。可能由如下包组成：一个token packet可选的data pcket可选的handshake packet可选的special packet2.1 输入（IN）事务处理输入事务处理：表示USB主机从总线上的某个USB设备接收一个数据包的过程。【正常】的输入事务处理
( K+ f. ]  f( K) p2 T6 Q4 Y
9 n% o+ Z6 M# |; A


9 x5 ~7 G" d1 D; l0 i  S- q【设备忙】时的输入事务处理
2 M  x7 z' ~( k6 e- Z
8 `5 D7 D! E0 {4 n7 R' c


【设备出错】时的输入事务处理
/ N: a& Y! u* Q# T2 v; V


2.2. 输出（OUT）事务处理输出事务处理：表示USB主机把一个数据包输出到总线上的某个USB设备接收的过程。【正常】的输出事务处理
3 ^. ?6 M$ l; Q. C, x  D
8 {% Y# z- j: M) a; j% Y7 c


【设备忙时】的输出事务处理
; V( T( w6 l3 ?
9 Q: }: Z$ o" u0 q& V8 ^


; p9 ?4 H9 g6 i5 e7 U【设备出错】的输出事务处理
2 w! U  P& U4 |! G8 X
4 B/ i( r! J8 f

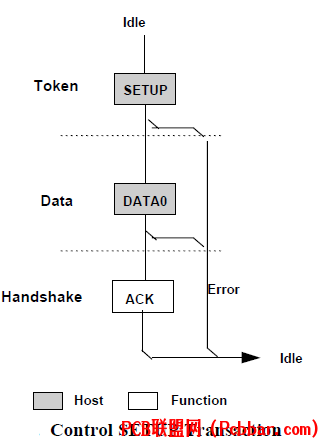

- ^& S7 _$ X6 H8 J2 ]7 B1 a$ G2 G/ q2.3 设置（SETUP）事务处理【正常】的设置事务处理


【设备忙时】的设置事务处理
  o$ Q* v# f8 |  i) f4 M


) N7 C  Y" l% B4 P$ I【设备出错】的设置事务处理
* x5 Z2 K. }, `8 ^1 o


& }- _5 c1 p- d* l/ G4 g7 a9 S5 c   3、USB传输类型 在USB的传输中，定义了4种传输类型：控制传输 (Control Transfer)
中断传输 (Interrupt Transfer)
* _5 l  a- K6 `; ?9 D7 j批量传输 (Bulk Transfer)
1 e: U3 n' i# K# k  R/ G同步传输 (Isochronous)
. Z* Y7 |0 B+ H; F# C( y3.1 控制传输 (Control Transfer)控制传输由2～3个阶段组成：建立阶段(Setup)
数据阶段（无数据控制没有此阶段）(DATA)
, Z6 [2 Z% v  B1 e8 X7 G状态阶段(Status)
* j7 C3 G: |# E! |: I1 v" u[/ol]每个阶段都由一次或多次（数据阶段）事务传输组成（Transaction）。控制数据由USB系统软件用于配置设备(在枚举时)，其它的驱动软件可以选择使用control transfer实现具体的功能，数据传输是不可丢失的。3.1.1 建立阶段主机从USB设备获取配置信息，并设置设备的配置值。建立阶段的数据交换包含了SETUP令牌封包、紧随其后的DATA0数据封包以及ACK握手封包。它的作用是执行一个设置（概念含糊）的数据交换，并定义此控制传输的内容(即：在Data Stage中IN或OUT的data包个数，及发送方向，在Setup Stage已经被设定)。


- u8 i8 c3 M9 U" m( @3.1.2 数据阶段根据数据阶段的数据传输的方向，控制传输又可分为3种类型：控制读取（读取USB描述符）
控制写入（配置USB设备）
无数据控制
[/ol]数据传输阶段：用来传输主机与设备之间的数据。控制读取
8 C# |; z1 _% x. l是将数据从设备读到主机上，读取的数据USB设备描述符。该过程如下图的【Control Read】所示。对每一个数据信息包而言，首先，主机会发送一个IN令牌信息包，表示要读数据进来。然后，设备将数据通过DATA1/DATA0数据信息包回传给主机。最后，主机将以下列的方式加以响应：当数据已经正确接收时，主机送出ACK令牌信息包；当主机正在忙碌时，发出NAK握手信息包；当发生了错误时，主机发出STALL握手信息包。控制写入
是将数据从主机传到设备上，所传的数据即为对USB设备的配置信息，该过程如下的图【Control Wirte】所示。对每一个数据信息包而言，主机将会送出一个OUT令牌信息包，表示数据要送出去。紧接着，主机将数据通过DATA1/DATA0数据信息包传递至设备。最后，设备将以下列方式加以响应：当数据已经正确接收时，设备送出ACK令牌信息包；当设备正在忙碌时，设备发出NAK握手信息包；当发生了错误时，设备发出STALL握手信息包。

3.1.3 状态阶段状态阶段：用来表示整个传输的过程已完全结束。状态阶段传输的方向必须与数据阶段的方向相反，即原来是IN令牌封包，这个阶段应为OUT令牌封包；反之，原来是OUT令牌封包，这个阶段应为IN令牌封包。对于【控制读取】而言，主机会送出OUT令牌封包，其后再跟着0长度的DATA1封包。而此时，设备也会做出相对应的动作，送ACK握手封包、NAK握手封包或STALL握手封包。相对地对于【控制写入】传输，主机会送出IN令牌封包，然后设备送出表示完成状态阶段的0长度的DATA1封包，主机再做出相对应的动作：送ACK握手封包、NAK握手封包或STALL握手封包。3.2 批量传输 (Bulk Transfer)用于传输大量数据，要求传输不能出错，但对时间没有要求，适用于打印机、存储设备等。批量传输是可靠的传输，需要握手包来表明传输的结果。若数据量比较大，将采用多次批量事务传输来完成全部数据的传输，传输过程中数据包的PID 按照 DATA0-DATA1-DATA0-…的方式翻转，以保证发送端和接收端的同步。USB 允许连续 3次以下的传输错误，会重试该传输，若成功则将错误次数计数器清零，否则累加该计数器。超过三次后，HOST 认为该端点功能错误（STALL），放弃该端点的传输任务。一次批量传输（Transfer）由 1 次到多次批量事务传输（Transaction）组成。翻转同步：发送端按照 DATA0-DATA1-DATA0-…的顺序发送数据包，只有成功的事务传输才会导致 PID 翻转，也就是说发送端只有在接收到 ACK 后才会翻转 PID，发送下一个数据包，否则会重试本次事务传输。同样，若在接收端发现接收到到的数据包不是按照此顺序翻转的，比如连续收到两个 DATA0，那么接收端认为第二个 DATA0 是前一个 DATA0 的重传。它通过在硬件级执行“错误检测”和“重传”来确保host与device之间“准确无误”地传输数据，即可靠传输。它由三种包组成(即IN事务或OUT事务)：token
9 F, K/ d$ u" q  J$ edata
handshake
0 u, A3 D1 w* \8 X, T4 w  [[/ol]
# C5 d$ H$ I- |# j- v8 m- [, \
7 g6 F! C' T) _" f& u3 EFor IN Token (即：IN Transaction)
- G* h/ z1 j" Q5 I/ o. t" M! g# H; c[/ol]ACK: 表示host正确无误地接收到数据
  Y4 T8 U' {( R/ W' z) B) RNAK: 指示设备暂时不能返回或接收数据 (如：设备忙)
STALL:指示设备永远停止，需要host软件的干预 (如：设备出错)
: N7 \6 |3 _' j7 E% uFor OUT Token (即：OUT Transaction)
[/ol]如果接收到的数据包有误，如：CRC错误，Device不发送任何handshake包ACK: Device已经正确无误地接收到数据包，且通知Host可以按顺序发送下一个数据包
3 S- D2 s8 E: u8 t/ F- m4 NNAK: Device 已经正确无误地接收到数据包，且通知Host重传数据，由于Device临时状况(如buffer满)
! a: c7 ^6 W, A5 R8 N, ?! e, {STALL: 指示Device endpoint已经停止，且通知Host不再重传
Bulk读写序列
$ r: [4 X% R$ o- k# ^[/ol]
* \. M. l5 P" E! e% w
即由一系统IN事务或OUT事务组成。3.3 中断传输(Interrupt Transfer)中断传输由IN或OUT事务组成。中断传输在流程上除不支持PING 之外，其他的跟批量传输是一样的。他们之间的区别也仅在于事务传输发生的端点不一样、支持的最大包长度不一样、优先级不一样等这样一些对用户来说透明的东西。主机在排定中断传输任务时，会根据对应中断端点描述符中指定的查询间隔发起中断传输。中断传输有较高的优先级，仅次于同步传输。同样中断传输也采用PID翻转的机制来保证收发端数据同步。下图为中断传输的流程图。中断传输方式总是用于对设备的查询，以确定是否有数据需要传输。因此中断传输的方向总是从USB设备到主机。
7 j+ f$ a' j& z* b: x/ C6 R
DATA0或DATA1中的包含的是中断信息，而不是中断数据。3.4 同步传输(Isochronous Transfer)它由两种包组成：
" Q- {( s! d% ktoken
data
[/ol]同步传输不支持“handshake”和“重传能力”，所以它是不可靠传输。同步传输是不可靠的传输，所以它没有握手包，也不支持PID翻转。主机在排定事务传输时，同步传输有最高的优先级。同步传输适用于必须以固定速率抵达或在指定时刻抵达，可以容忍偶尔错误的数据上。实时传输一般用于麦 克风、喇叭、UVC Camera等设备。实时传输只需令牌与数据两个信息包阶段，没有握手包，故数据传错时不会重传。
) [0 `: [. [" I4 H) R5 F3 X


来源地址：https://blog.csdn.net/myarrow/article/details/8484113


6 J$ Y1 @, Q6 S+ U$ P
