被卖爆的徕芬吹风机，用了哪些芯片？（附主要器件清单）

硬件笔记本


点击上方名片关注了解更多

+ ?) `. t5 i. v3 h+ x

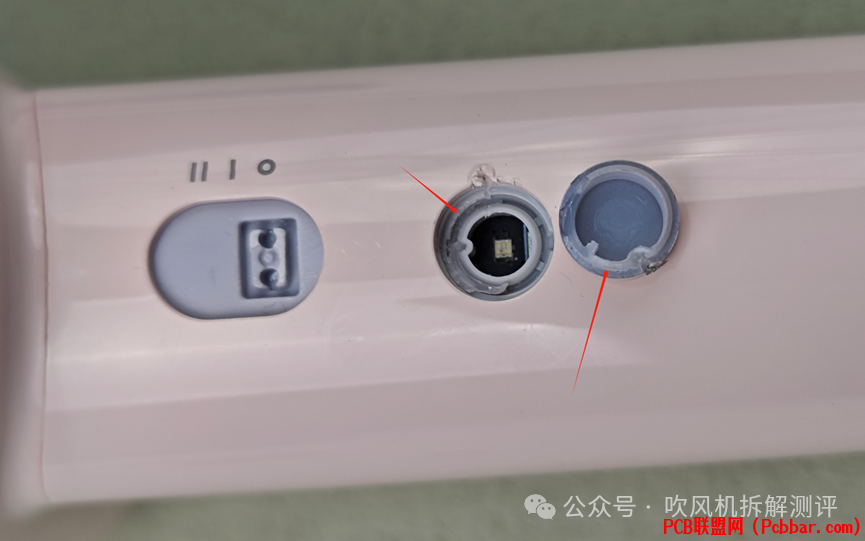

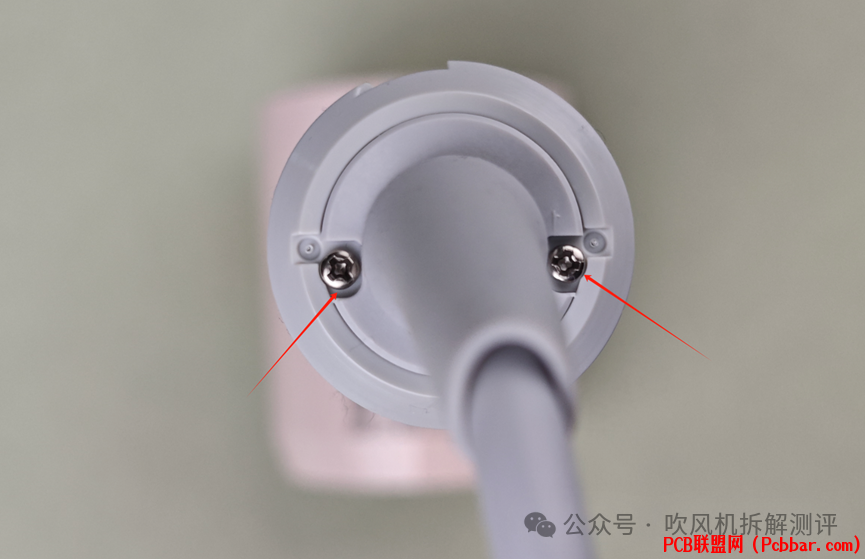

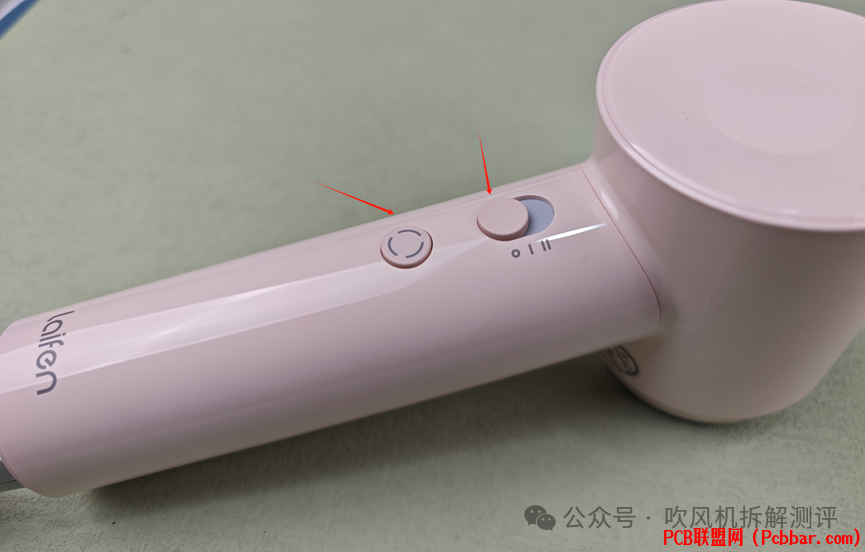

. ]& c0 v. f4 m8 t$ r拆解来源：吹风机拆解评测
0 C, x; X3 d% M. }2 C+ }一、拆解过程


: r, O* P) t& @3 W






3 Z8 ^7 B* F3 d8 L4 R



$ B% F4 ]' W4 ?! g1 \/ @





- e" ]2 d! q& {7 r


  r/ X! r, }% f5 o4 U5 c) S" F



! d) `7 i" z& j1 E9 k1 X+ U& x

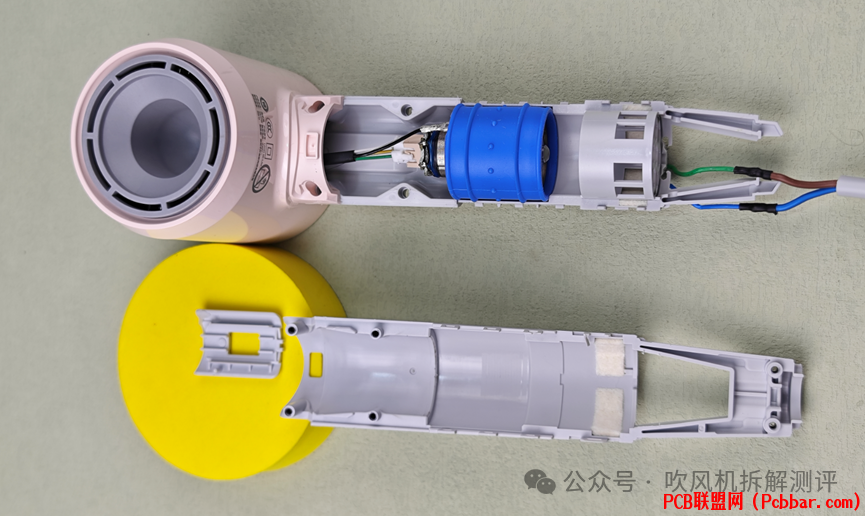

到这里，基本就完成了拆解。可以看到一个199的吹风机，上面东西还不少。二 关键组件分析1 滑动开关


; m, A  R% F0 z, y7 {

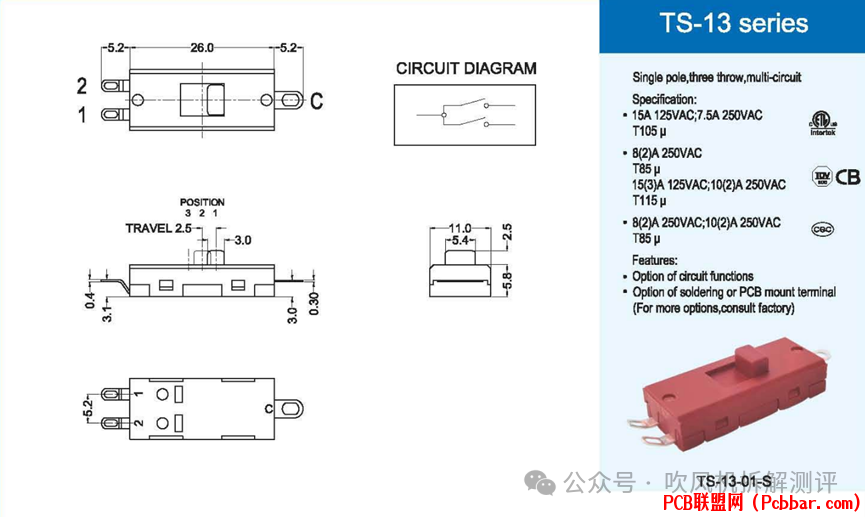

这个滑动开关，是珠海拓林电子的TS-13系列滑动开关。


POSITION档位处于1的时候为OFF，档位处于2的时候，C引脚和1引脚导通，档位处于3的时候，C引脚和1引脚、2引脚都导通。

这个开关是用来调整风速的。2 高速电机
: D2 `% m/ y" `2 @' X
高速电机的型号是LF01，额定电压为DC310V，转速107000r/min，功率105W。制造商是深圳术叶创新科技有限公司。
) m$ k7 c' m+ _1 O3 k+ Q
这是一个外转子高速无刷电机。有三个相线，通过一个PCB实现绕组和相线端子的连接，真是简单粗暴啊。

13片桨叶，造型看起来很漂亮。
/ w$ G, O" E! C4 U" d1 \* P* w
从这个角度来看，可以看到线圈绕组。3 负离子发生器
9 m' f; s9 d; N' J5 h
6 R0 ?" `, N3 ]" \. z7 e$ p# b这款负离子发生器的型号是NB-LM，交流电供电，功率小于1W，来自东莞市南柏电子科技有限公司。
& r  X. @9 R) ^
' _; k/ [8 v" I8 r1 A# k5 I这个负离子发生器的供电线是红色和黑色。

) J# q: x/ x, e* E# ~" N  O( ]产生的负离子通过白色的线输送到出风口的位置。并通过金属片传导到出风口的金属尖端来释放产生的负离子。4 按键灯板
, L5 A" |. l- b
这个板子上的按键，是用来调节风温的，按键旁边有一个RGB LED灯，通过不同的LED颜色显示不同的风温。
! {% R% K! ^" w4 U& o' u
板子背面是生产批号和连接器。5 主控板
% b- B# x4 G) C3 t
) h9 {! f1 D% ]7 Z主控板正面。
6 y. `; X# Y) m. H) k, M
主控板背面。
2 A! f( _" K: G5 R" _6 X5 O
主控板直径：64mm左右。三 主控板电路分析01 MCU

/ O6 x- n' [% V; h7 oMCU的型号是CMS32M5710L048，封装为LQFP-48，基于ARM-Cortex M0内核，是中微半导体电机控制产品线的主力产品。02 电机驱动MOS
8 ^# E5 Q" c$ M' c/ q) L
2 J9 m  O; }+ f' t  C: e" e板子正面的3颗MOS和背面的3颗MOS，加上其他外围器件，组成了一个无刷电机驱动电路。MOS的型号是AP5N50BD，封装TO-252-3，来自永源微电子。这个MOS的电压是500V，电流5A，Rdson典型值为2.4Ω。03 MOS栅极驱动器

高压半桥MOS驱动芯片是EG27710，封装SOP-8，来自屹晶微，板子上总共有三颗。
$ l; k: {5 s" }- {# p
EG27710 典型应用电路图，三路同样的电路组成了BLDC电机驱动。其中三路HIN和LIN是来自MCU的驱动信号，三路OUT接电机的U\VW。04 双向可控硅
$ h% P+ Q) a3 A1 ^
+ F/ f- G2 _( v板子上有一个TO-220A封装的双向可控硅。型号是BTA16-600CW，从品牌LOGO上来看是来自于捷捷微。05 光耦

' O- |4 Q7 ?* V- S用来驱动双向可控硅的光耦型号是QXM3063，来自群芯微。
6 w! F# i7 |7 y( m6 h
在ST的应用文档AN4993中看到这个图，和这个吹风机的应用比较类似。06 整流桥堆

整流桥型号YBS3010，封装YBS，来自扬杰。07 AC-DC开关电源
% b; R! l$ y7 G/ Z2 U$ }* h2 p7 X
; _0 C$ c/ P, ?( \* E1 u6 m( l上图中的SOP-7封装的器件是BP85226D，来自晶丰明源。这是一款高集成度的开关电源芯片，适合用于全电压85-265VAC输入的BUCK，Buck-Boost变换器拓扑应用。

BP85226D的典型电路，外围非常简单， 一个电感，两个电容，两个肖特基二极管就够了，确实是高集成度的开关电源芯片。08 LDO
- x# y6 @6 c) M! @3 @
在板子上最大的电容下面，藏了一颗LDO，上面丝印是78L05，根据这个无法判断是哪一家的LDO。09 X2安规电容
- w) X1 y# d' P: C7 d( V/ K
0 G$ X( o4 i/ U8 [  cX2安规电容来自科尼盛，型号为MPX474K31D4KN15800。10 NTC热敏电阻

NTC热敏电阻型号为8D-11，厂家不能确定。11 保险丝

保险丝的电流为3.15A，厂家不能确定。四 主控板器件清单
* t: _3 H- a) G& y
0 i. A- g& b" j2 d( d
! X3 J0 M& u; u" }, i0 x
