MS721仪表总线收发器可Pin to Pin兼容TSS721A

[复制链接]

195

主题

377

帖子

4592

积分

四级会员

Rank: 4

积分
4592
发表于 2023-12-1 17:31:20 | 显示全部楼层 |阅读模式
MS721 是为 M-Bus 标准(EN1434-3)的应用而开发的单片收发电路。MS721 接口电路可以适应从站与主站之间的电压差,总线的连接没有极性要求,电路由主站通过总线供电,这样对于从站电池就不会增加额外的负载,同时还集成了电源失效功能。作为接收端时,内置动态电平识别电路,作为发射端时,内置有可编程的电流源。集成了一个 3.3V 的直流稳压源,在总线出现故障后延迟一段时间后关断。
. ~1 [8 l( J% A6 M; Y" L" i1 N8 b, I3 s: k7 U. l7 b5 ~# g

) S, ?6 v, ?# R. `! J主要特点0 h+ r% n, T4 M  v. v7 Q2 k. s
符合 EN1434-3 标准(从站)
$ ~+ d/ A) O5 _4 I$ `具有动态电平识别的接收逻辑电平
! G8 T6 g4 M- _通过电阻可调节接收电流* o- v) ~2 _- i
无极性连接
( f4 s% n' ]* P2 T防掉电功能
( S9 A3 U# G  C模块电压切换
  e2 |+ W& u+ o! {$ y提供 3.3V 稳压源+ K# m0 v$ F& I' d
远程供电
5 P. j% h3 I- }支持高达 9600 波特率的半双工的 UART 协议
% n  N, O8 y0 B从站的电源选择:
  l) ]- s6 K& U" r- U) ^——通过输出管脚 VDD 由总线供电. F0 q/ w( y$ u) A' f8 e9 X
——通过输出管脚 VDD 由总线供电或者由备用电池供电9 ]2 F$ o$ z" o5 a- |- n
——通过电池供电,只在数据传输时总线有效
* j$ b5 S' I; ?( `" [8 E' g/ T1 |$ q- P9 ~" H$ ?# p6 a3 x) K2 }) S  O
3 ?( u* i. \) d* Q
应用
" P# Y, f' O$ m4 Y( f% EMBus 总线从站接口电路
: u, ~) ^( F, n; L; i0 G* J' Z8 P2 C

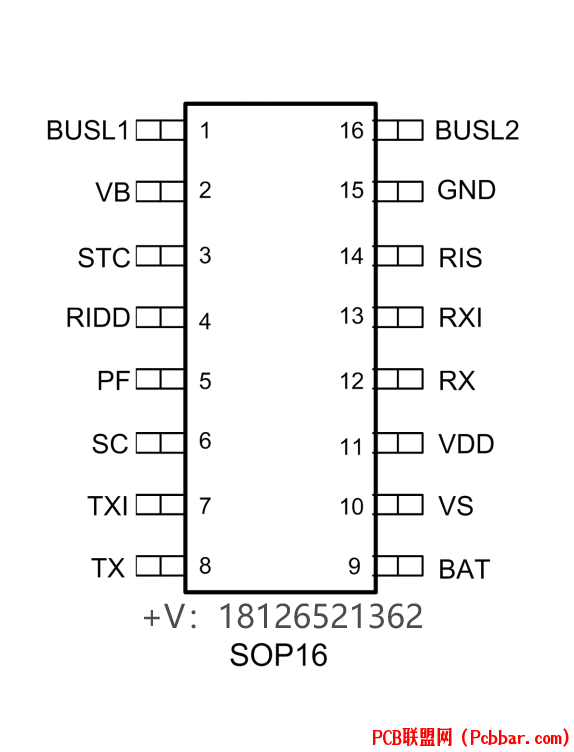

! T9 V, {( e& n8 l* C, t' ` 721 .png
: k, j& C3 M  @2 T 3-图片水印.png 4 R, v: N' e$ }' I9 ^
