LCD段式液晶显示驱动芯片-VK1621S-1技术资料分享

VK哈密瓜

产品品牌：永嘉微电/VINKA

产品型号：VK1621S-1

封装形式：SSOP48/LQFP48/LQFP44/SDIP28/DICE/COG

产品年份：新年份

产品简介：VK1621是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。Z20+145

产品特点：

工作电压 2.4-5.2V

内置256 kHz RC振荡器（上电默认）

可外接32.768kHz晶体振荡器（OSCO,OSCI）

可外接256kHz时钟源（OSCI）

偏置电压（BIAS）可配置为1/2、1/3

COM周期（DUTY）可配置为1/2、1/3、1/4

内置显示RAM为32x4位

蜂鸣器频率可配置为2kHz、4kHz

省电模式（通过关显示和关振荡器进入）

时基和看门狗共用1个时钟源，可配置8种频率

时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

3/4线串行接口

软件配置LCD显示参数

写命令和读写数据2种命令格式

读写显示数据地址自动加1

3种显示数据的访问方式

VLCD脚提供LCD驱动电压（<VDD）

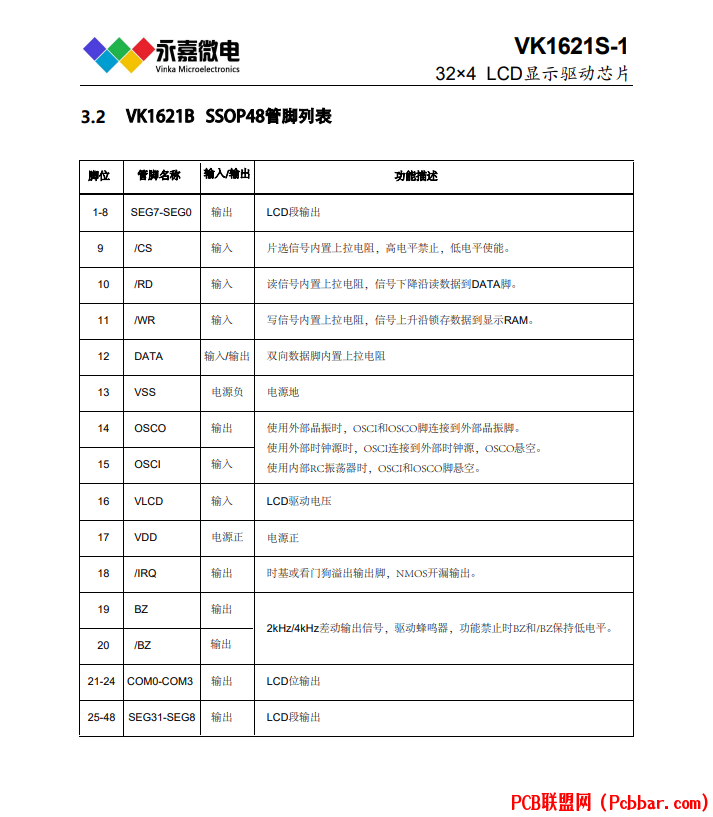

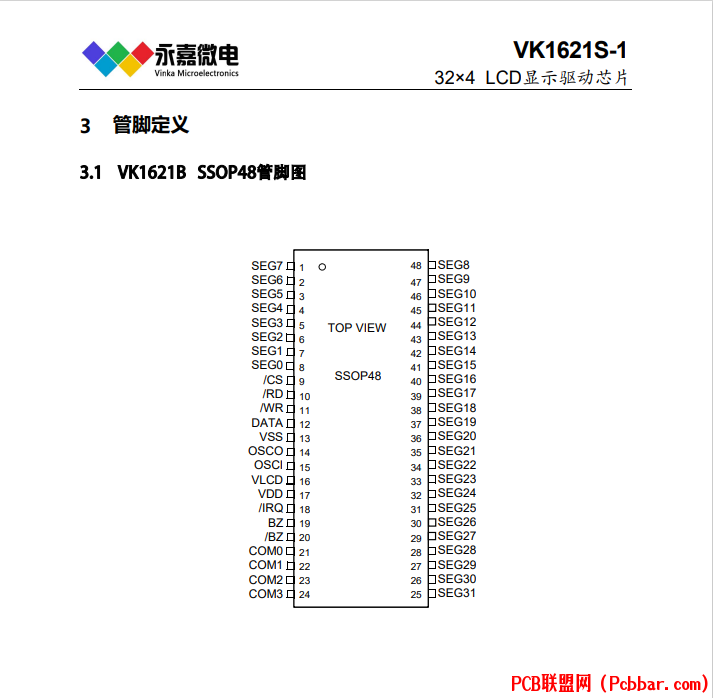

封装  SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm)

           LQFP48(7.0mm x 7.0mm PP=0.5mm)

           LQFP44(10.0mm x 10.0mm PP=0.8mm)

           SDIP28(288mil)(35.3mm x 7.3mm PP=2.54mm)

           DICE

           COG

★此资料为产品概述，如需完整产品PDF资料可以找沈先生135/5474/4703Q2885218966

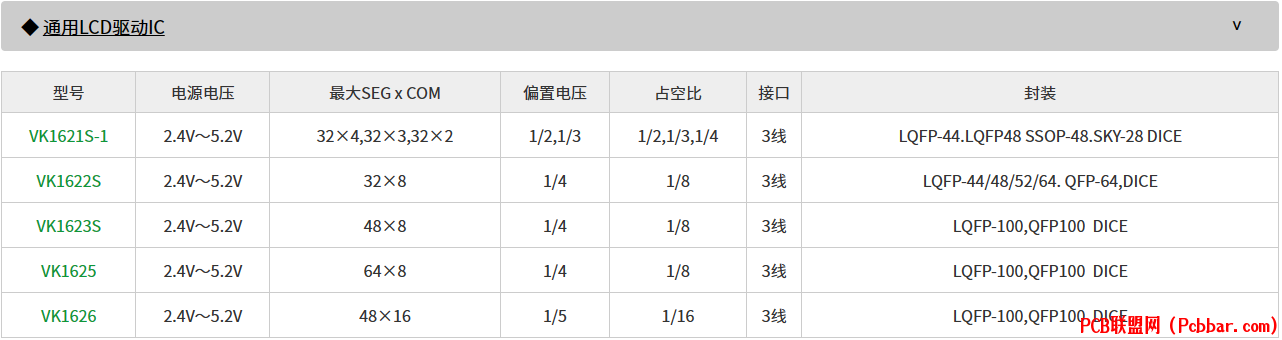

LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V  6seg*4com  6*3   6*2            偏置电压1/2 1/3  S0P-16
VK1056B  2.4V～5.2V   14seg*4com14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2            偏置电压1/21/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3                 偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com                       偏置电压1/4     LQFP-44
VK0256   2.4V～5.2V  32seg*8com                       偏置电压1/4     QFP-64
VK0256B  2.4V～5.2V  32seg*8com                       偏置电压1/4      LQFP-64
VK0256C  2.4V～5.2V  32seg*8com                       偏置电压1/4     LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2      偏置电压1/2 1/3  LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V   32seg*8com         偏置电压1/4    LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V   48seg*8com         偏置电压1/4    LQFP-100/QFP-100/DICE裸片
VK1625    2.4V～5.2V  64seg*8com                偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V～5.2V  48seg*16com               偏置电压1/5    LQFP-100/QFP-100/DICE
(高品质 高性价比：液晶显示驱动IC 原厂直销 工程技术支持！)

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4～5.5V  20seg*4com16*8          偏置电压1/31/4   I2C通讯接口    SOP-28
VK2C21B  2.4～5.5V  16seg*4com12*8         偏置电压1/31/4   I2C通讯接口    SOP-24
VK2C21C  2.4～5.5V  12seg*4com8*8          偏置电压1/31/4   I2C通讯接口    SOP-20
VK2C21D  2.4～5.5V  8seg*4com  4*8           偏置电压1/3 1/4   I2C通讯接口   SOP-16
VK2C22A  2.4～5.5V 44seg*4com               偏置电压1/2 1/3   I2C通讯接口   LQFP-52
VK2C22B  2.4～5.5V  40seg*4com               偏置电压1/2 1/3   I2C通讯接口   LQFP-48
VK2C23A  2.4～5.5V  56seg*4com52*8         偏置电压1/31/4   I2C通讯接口    LQFP-64
VK2C23B  2.4～5.5V  36seg*8com               偏置电压1/31/4   I2C通讯接口   LQFP-48
VK2C24   2.4～5.5V  72seg*4com 68*860*16     偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5～5.5V  15seg*4com           偏置电压1/21/3   I2C通讯接口   SSOP-24
VKL128   2.5～5.5V  32seg*4com           偏置电压1/21/3   I2C通讯接口   LQFP-44
VKL144A  2.5～5.5V  36seg*4com          偏置电压1/21/3   I2C通讯接口   TSSOP-48
VKL144B  2.5～5.5V  36seg*4com       偏置电压1/2 1/3  I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：
VKS118   2.4～5.2V  118seg*2com          偏置电压--       4线通讯接口  LQFP-128
VKS232   2.4～5.2V  116seg*2com          偏置电压1/11/2   4线通讯接口  LQFP-128
永嘉微电/VINKA原厂直销，工程服务技术支持，主营LCD/LED驱动IC/触摸IC
注：具体参数以最新PDF为准,型号众多未能一一介绍，欢迎索取PDF/样品
